Version DS (lecture des deux côtés) - SmartHandle numérique AX

Retirer les béquilles

  1. Démontez au besoin les cylindres électroniques.
  2. Dévissez les vis sans tête des deux poignées.
  3. Au besoin, faites levier avec un tournevis à tête plate sur les capots de rosace.
  4. Au besoin, retirez les capots de rosace.
  5. Au besoin, dévissez les bases de rosace.
  6. Retirez le capot du SmartHandle AX fixé à la plaque d'adaptation.
  7. Dévissez la vis qui se trouve au-dessus du lecteur de cartes.
  8. Faites tourner l’ensemble de la SmartHandle AX dans le sens des aiguilles d'une montre jusqu’à ce qu’il soit possible de la retirer.
  9. Retirez la SmartHandle AX.
  10. Dévissez la plaque d'adaptation.
  11. Retirez la deuxième SmartHandle AX.
  12. Les SmartHandle AX sont retirées de la porte.
  13. Poussez la goupille de sécurité du carré vers l'intérieur et tirez le carré hors du module.

Retirer la poignée du module

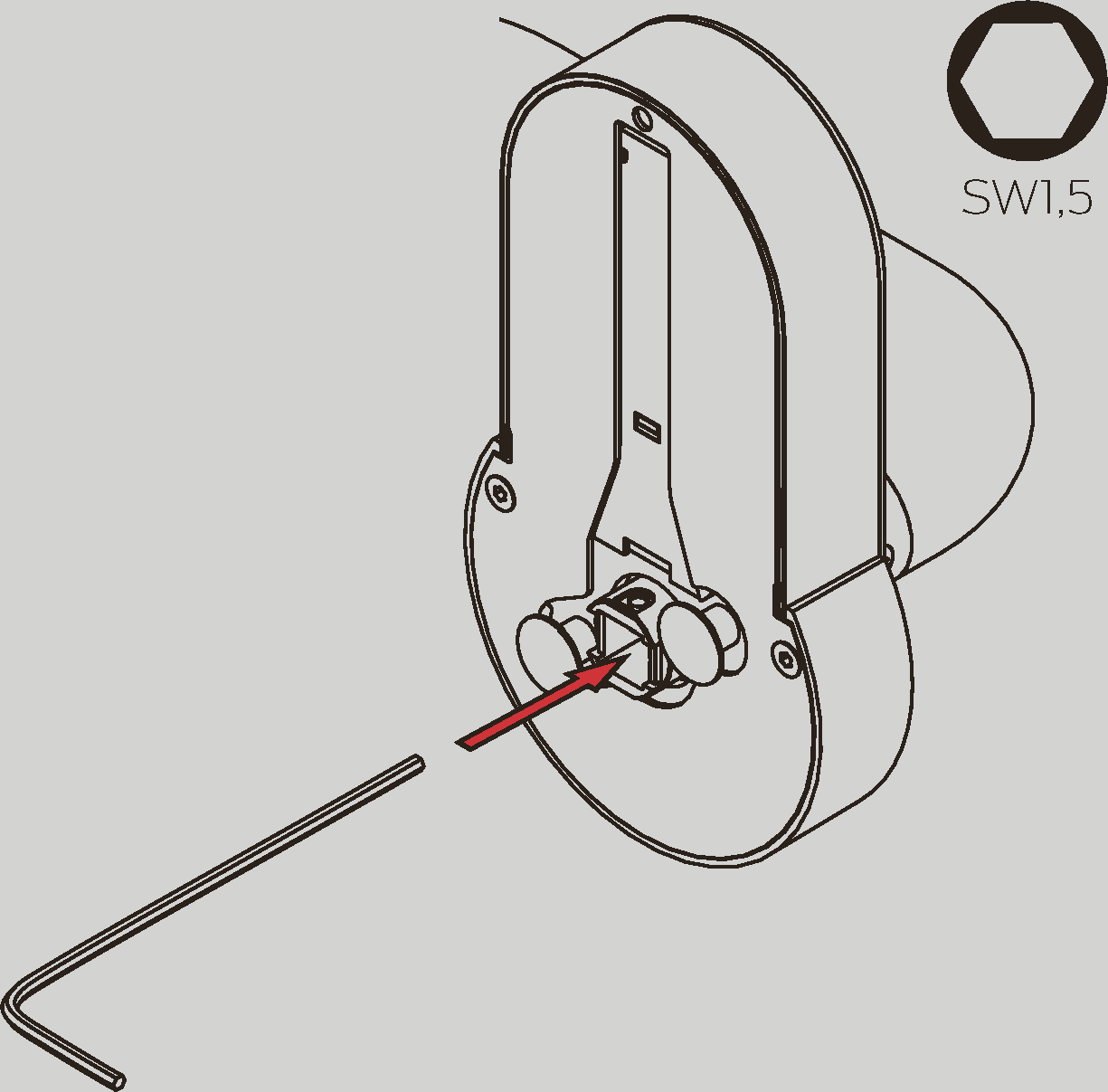

  1. Insérez la clé six pans dans le trou prévu à cet effet dans le logement du carré.

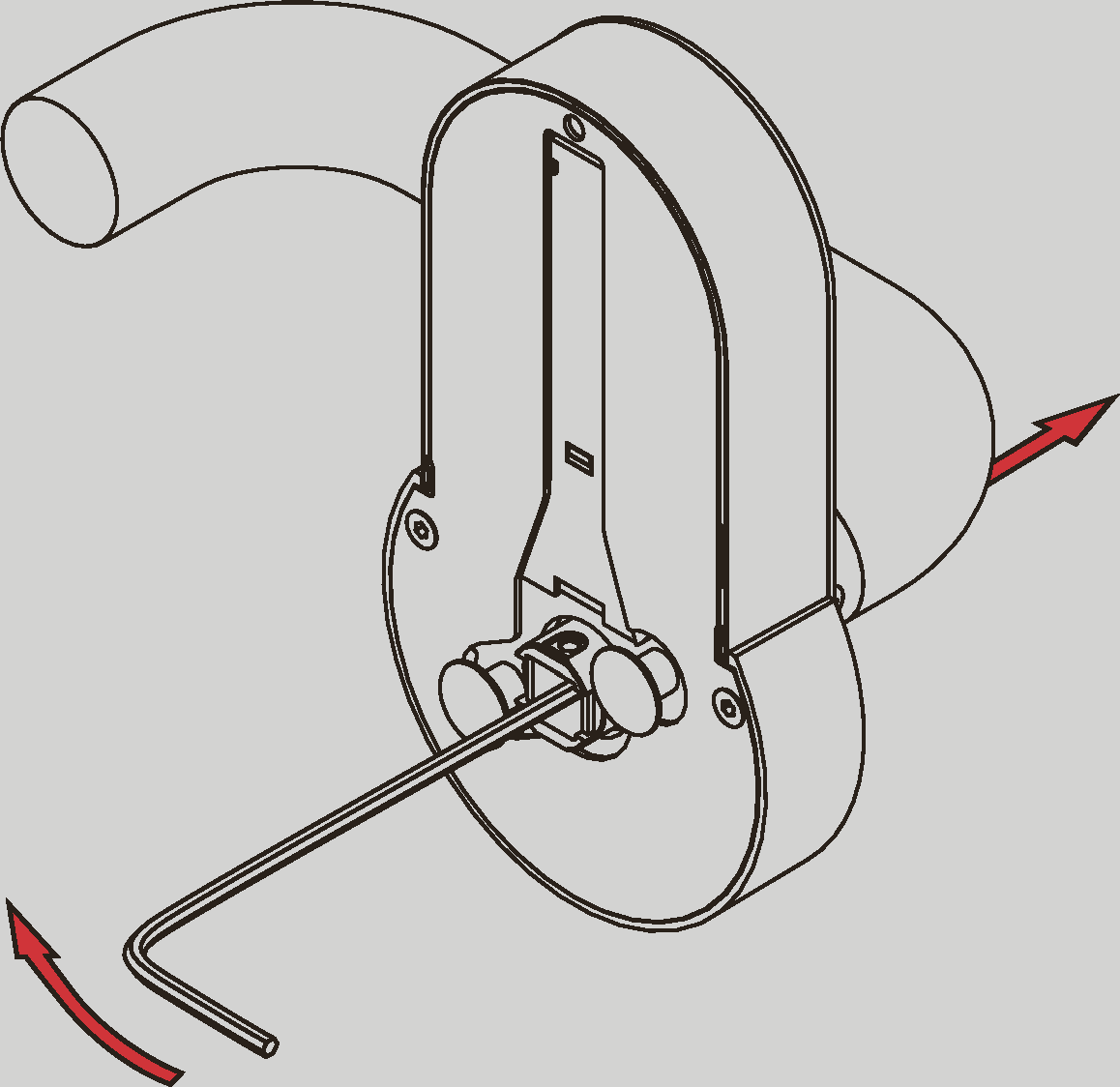

  3. Poussez la clé six pans vers le bord voisin et maintenez-la appuyée.
  4. Retirez la poignée du module.
  1. La SmartHandle AX est démontée.
