Remplacement des piles (ovale scandinave) - SmartHandle numérique AX

NOTE

notice

Dysfonctionnements dus à un mauvais contact ou à une décharge différente

Des surfaces de contact trop petites/contaminées ou différentes batteries déchargées peuvent entraîner des dysfonctionnements.

  1. Utilisez uniquement des piles autorisées par la société SimonsVoss.
  2. Ne touchez pas les contacts des piles neuves avec les mains.
  3. Utilisez des gants propres et exempts de graisse.
  4. Remplacez toujours toutes les piles à la fois.
  1. Outil spécial présent.
  2. Tournevis PH2 disponible.
  3. Tournevis six pans creux 4 mm disponible.
  4. Gants présents.

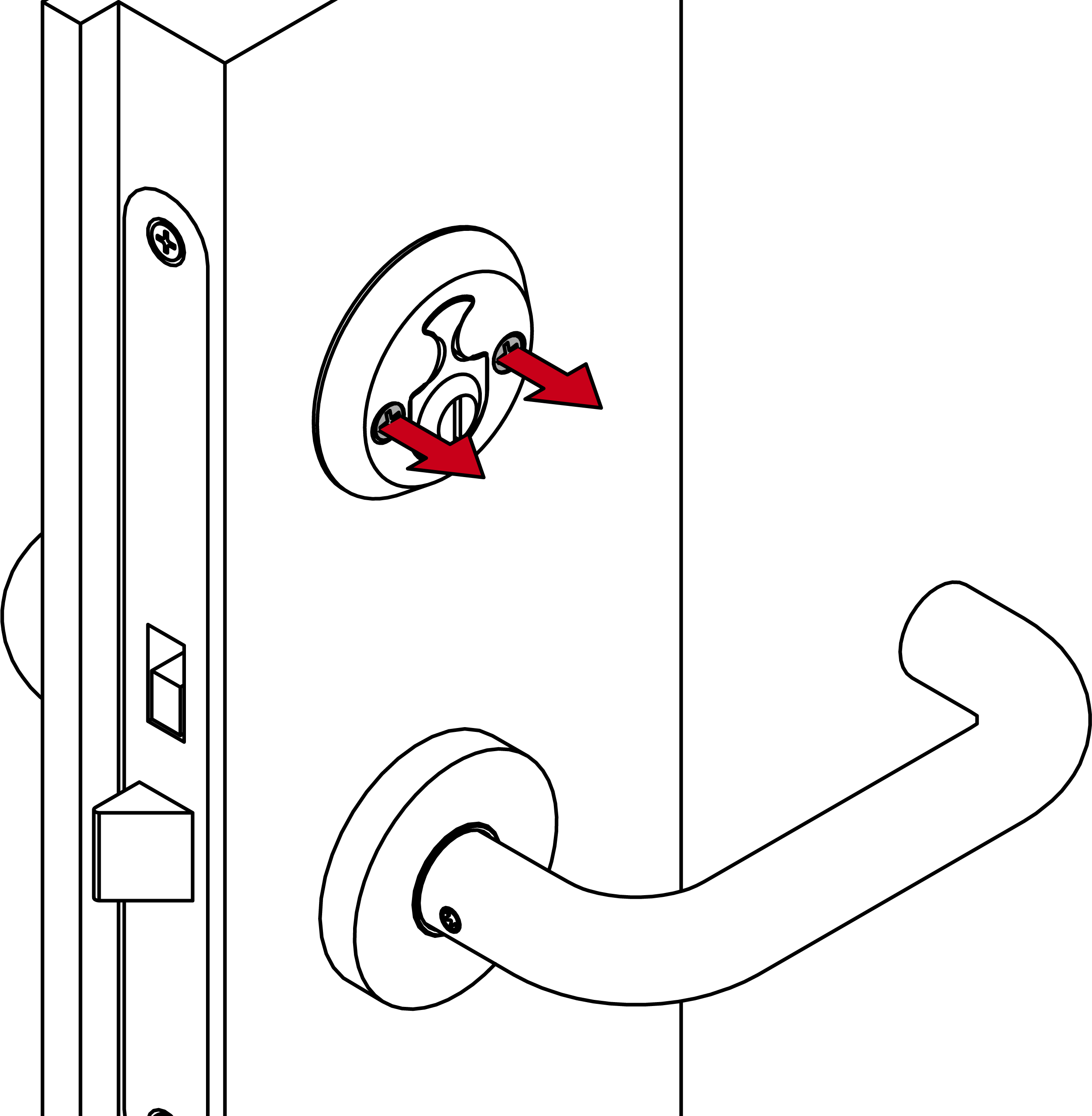

  1. Pour la variante MO : retirez les vis du cache du cylindre sur le côté intérieur (PH2).
  3. Pour la variante MO : retirez le cache du cylindre.

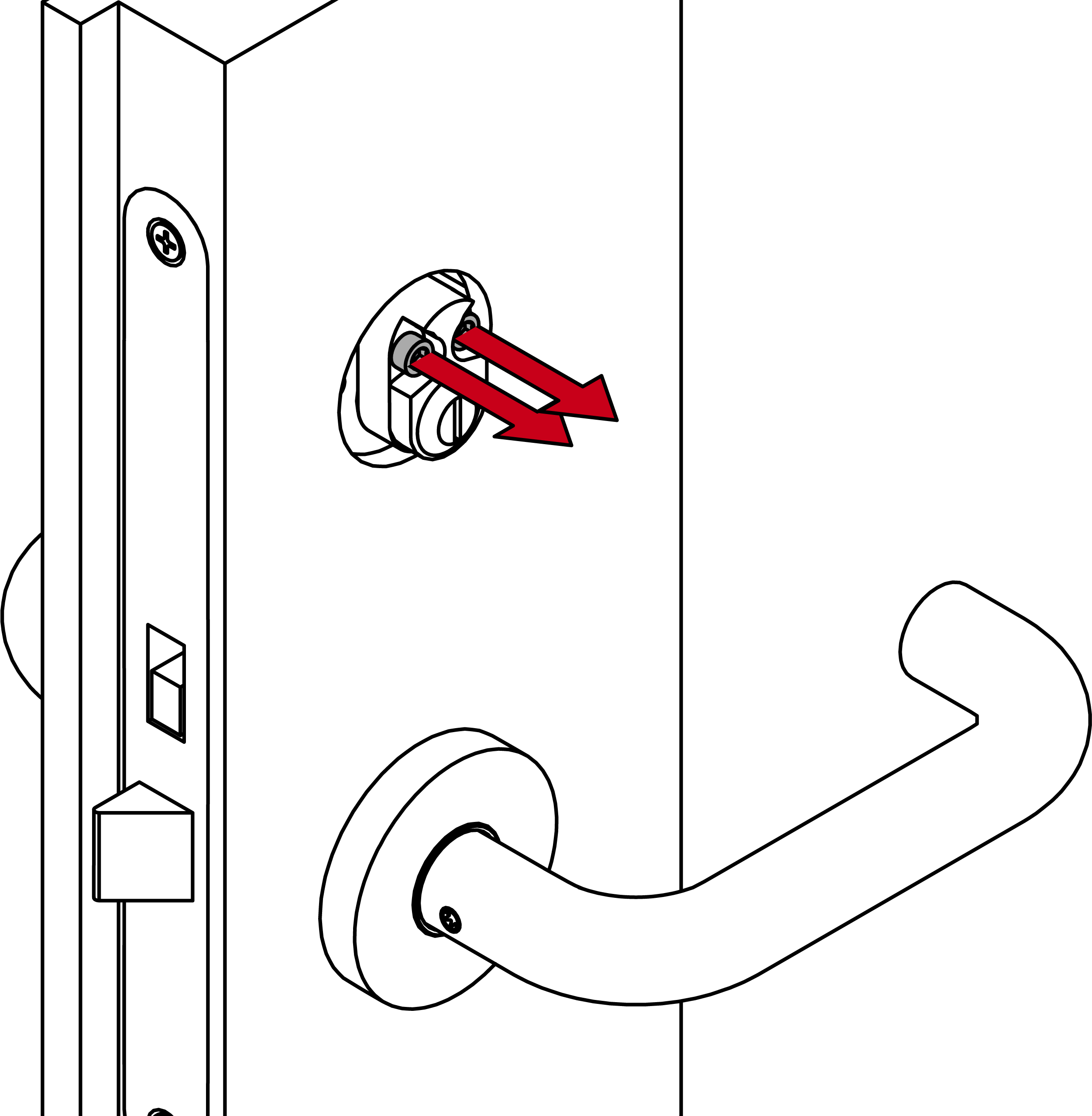

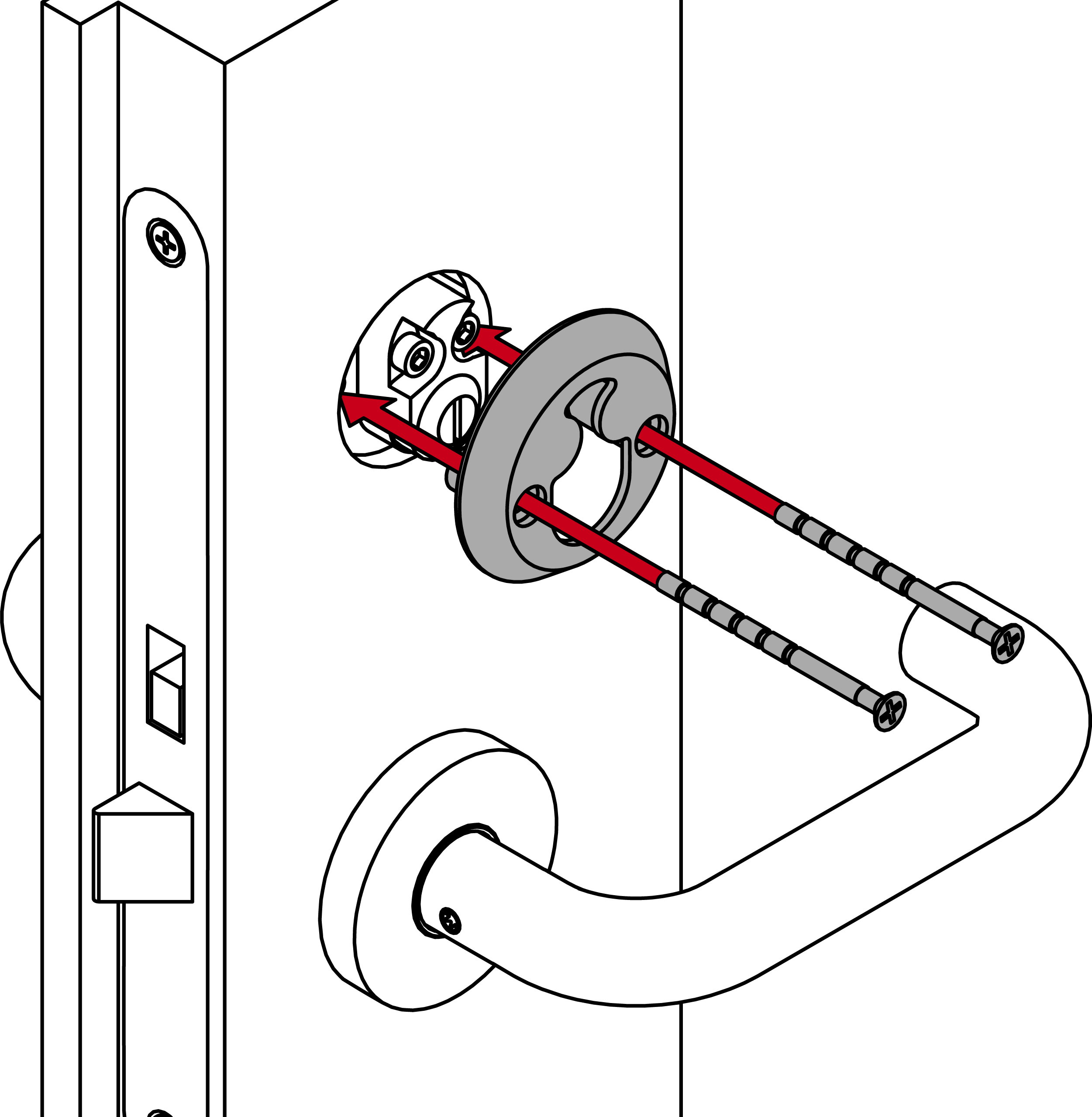

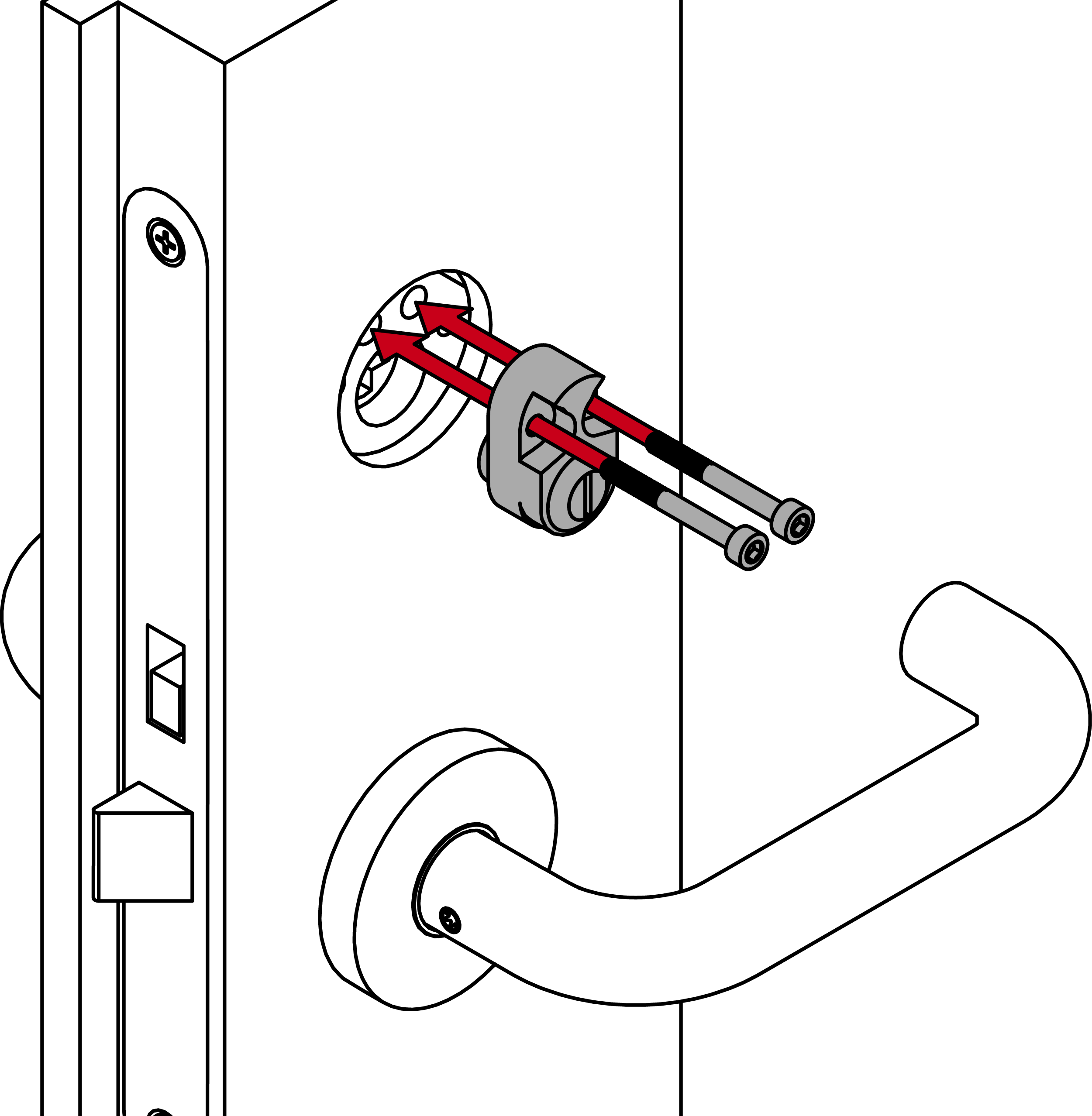

  5. Pour la variante MO : retirez les vis du cylindre sur le côté intérieur (six pans creux 4 mm).

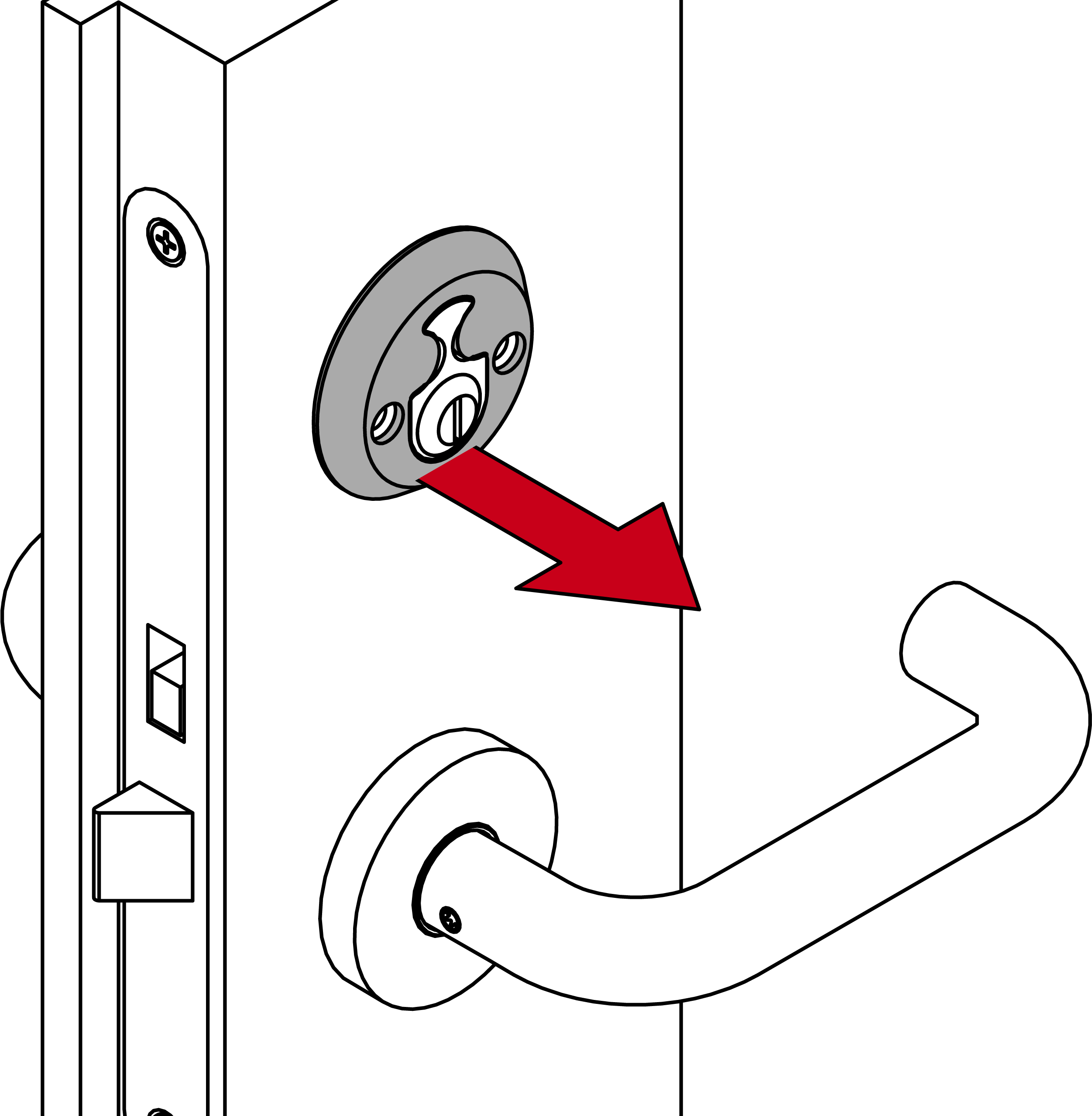

  7. Pour la variante MO : retirez le cylindre intérieur.

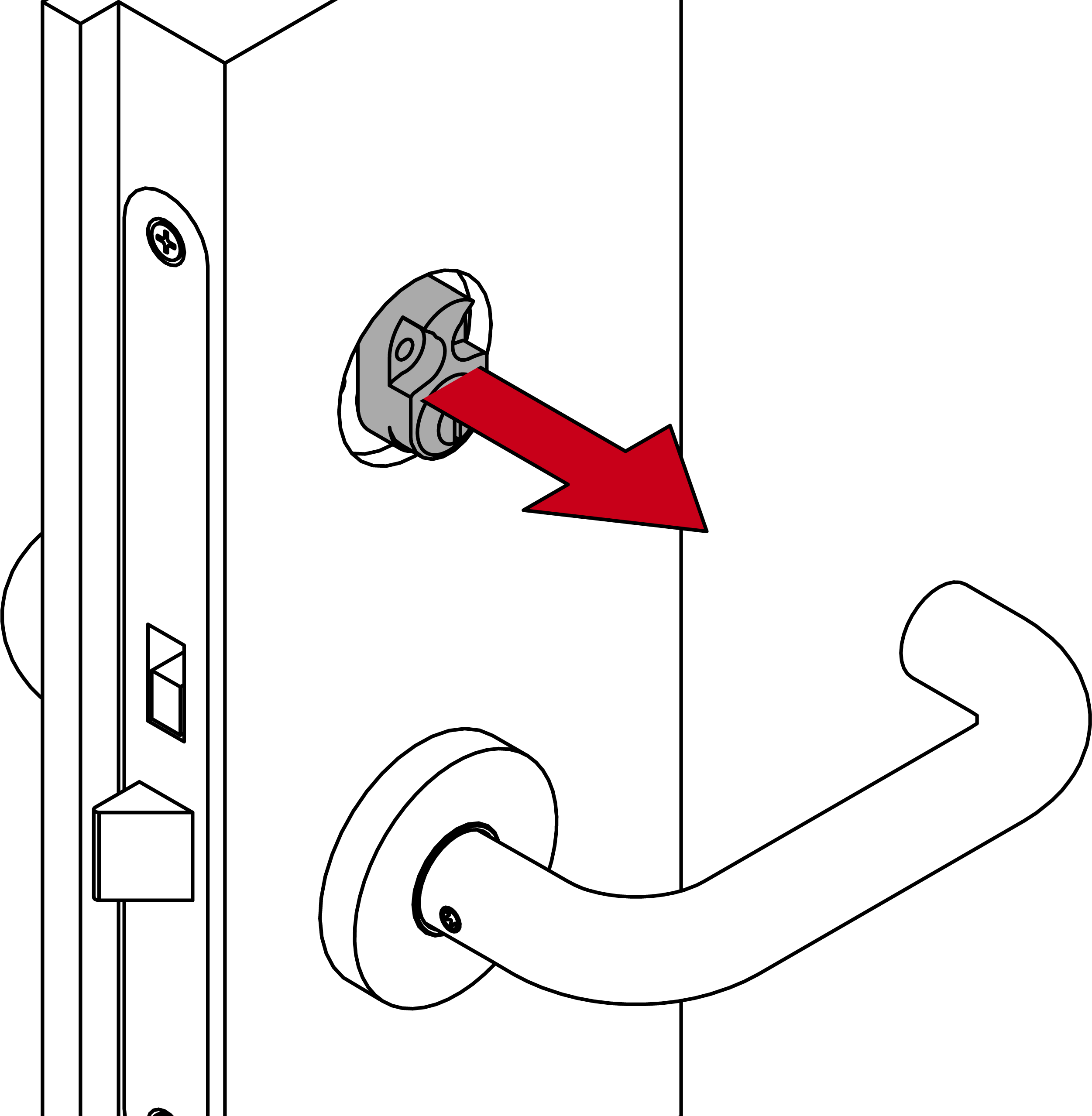

  9. Pour la variante MO : retirez le cylindre extérieur.

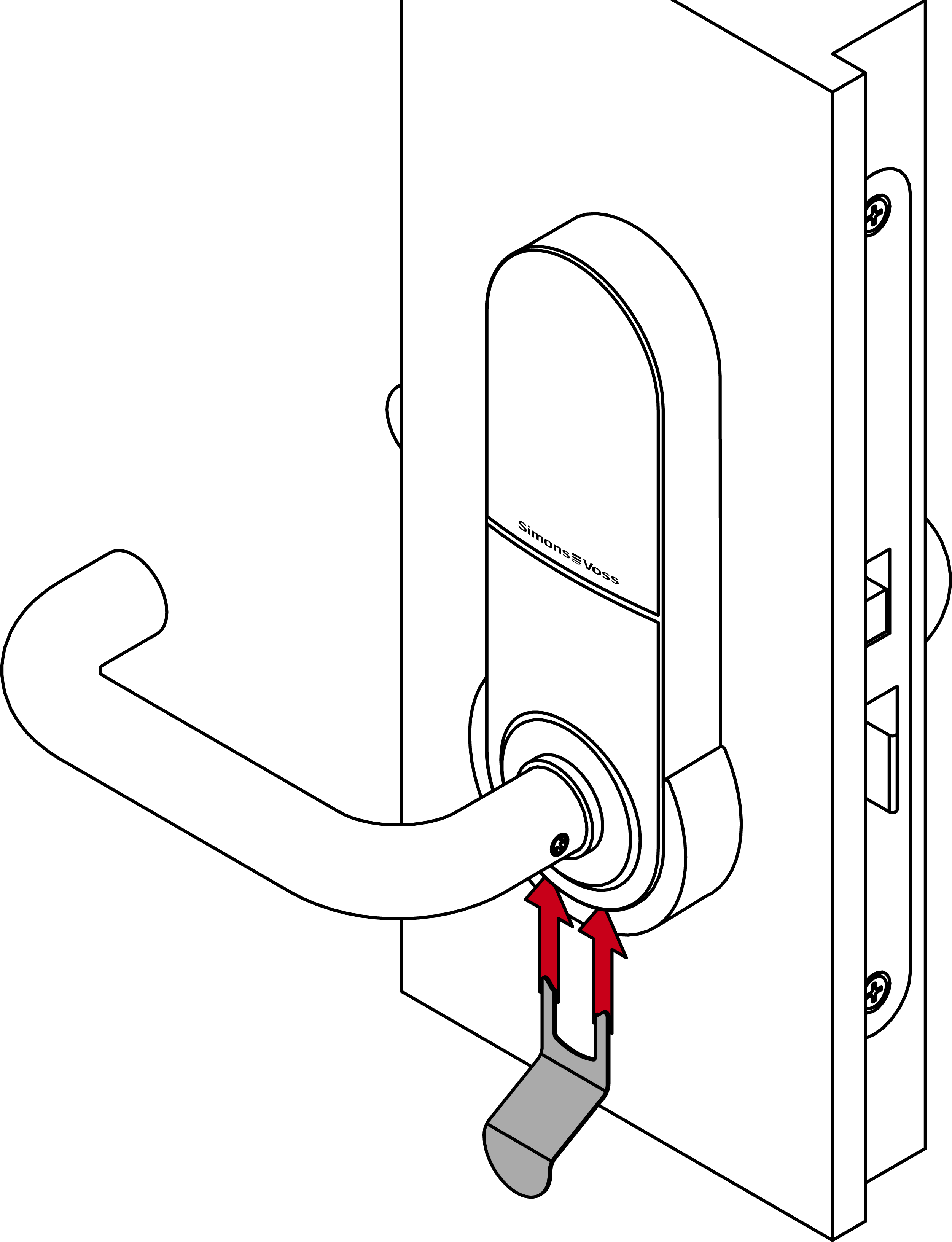

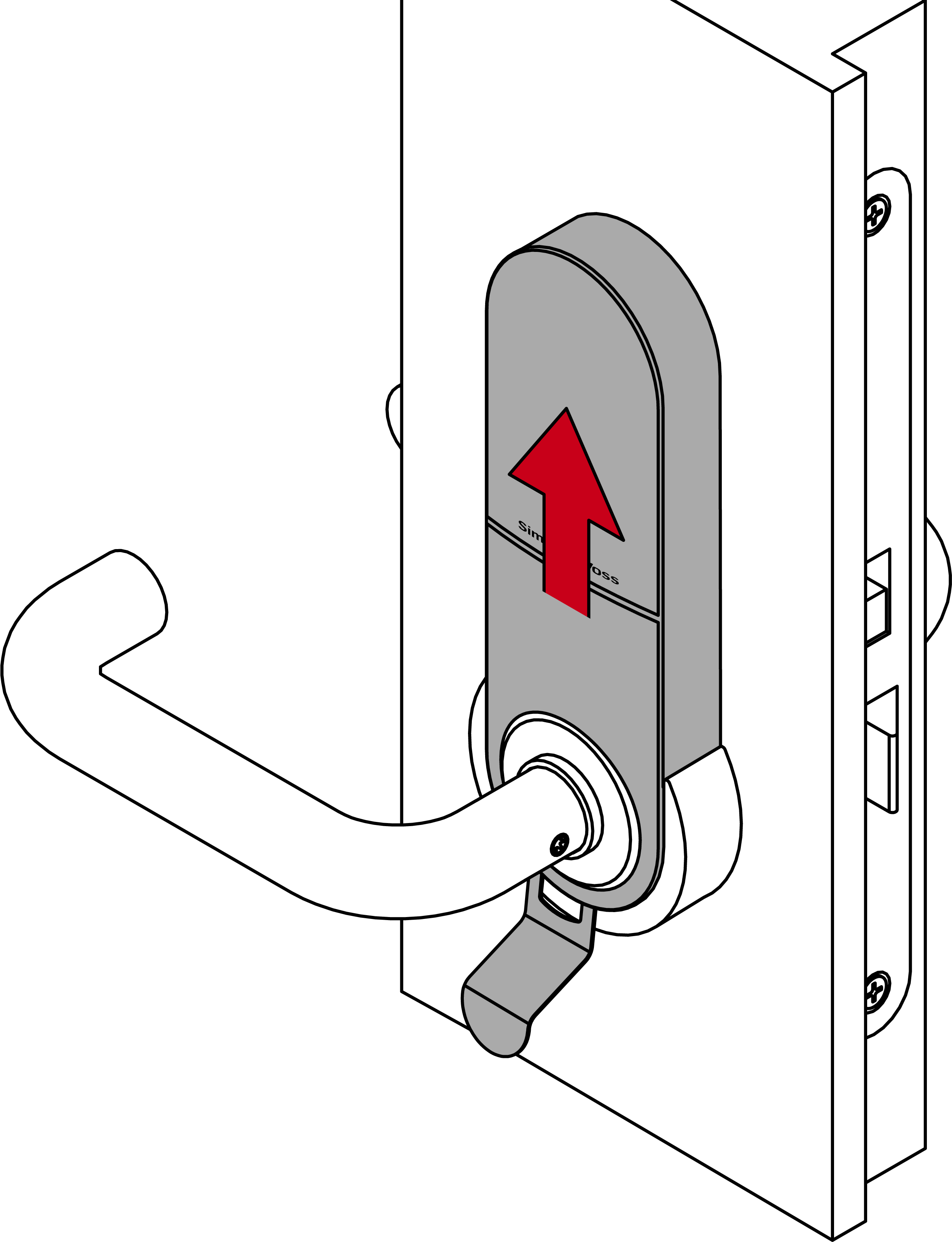

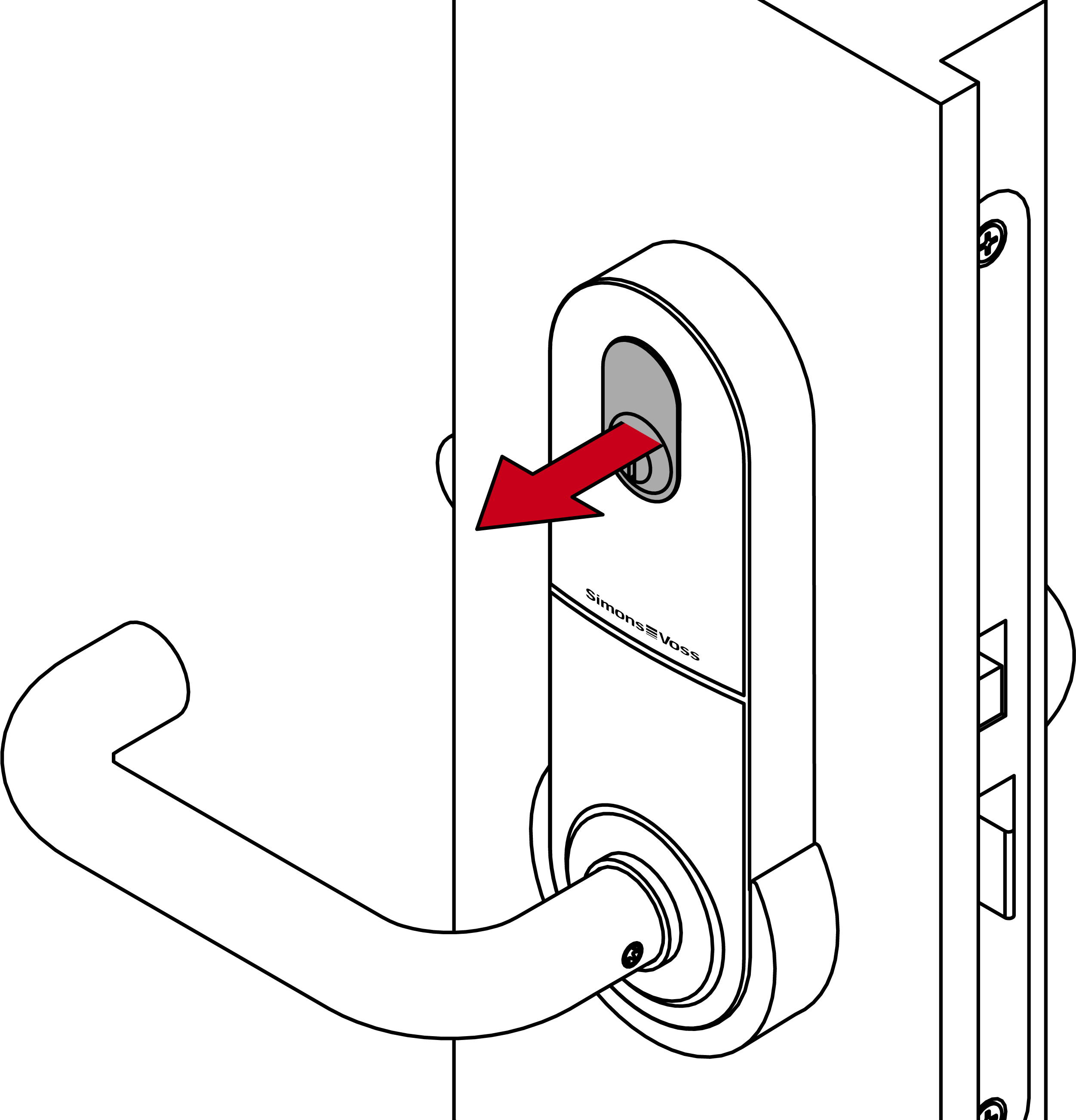

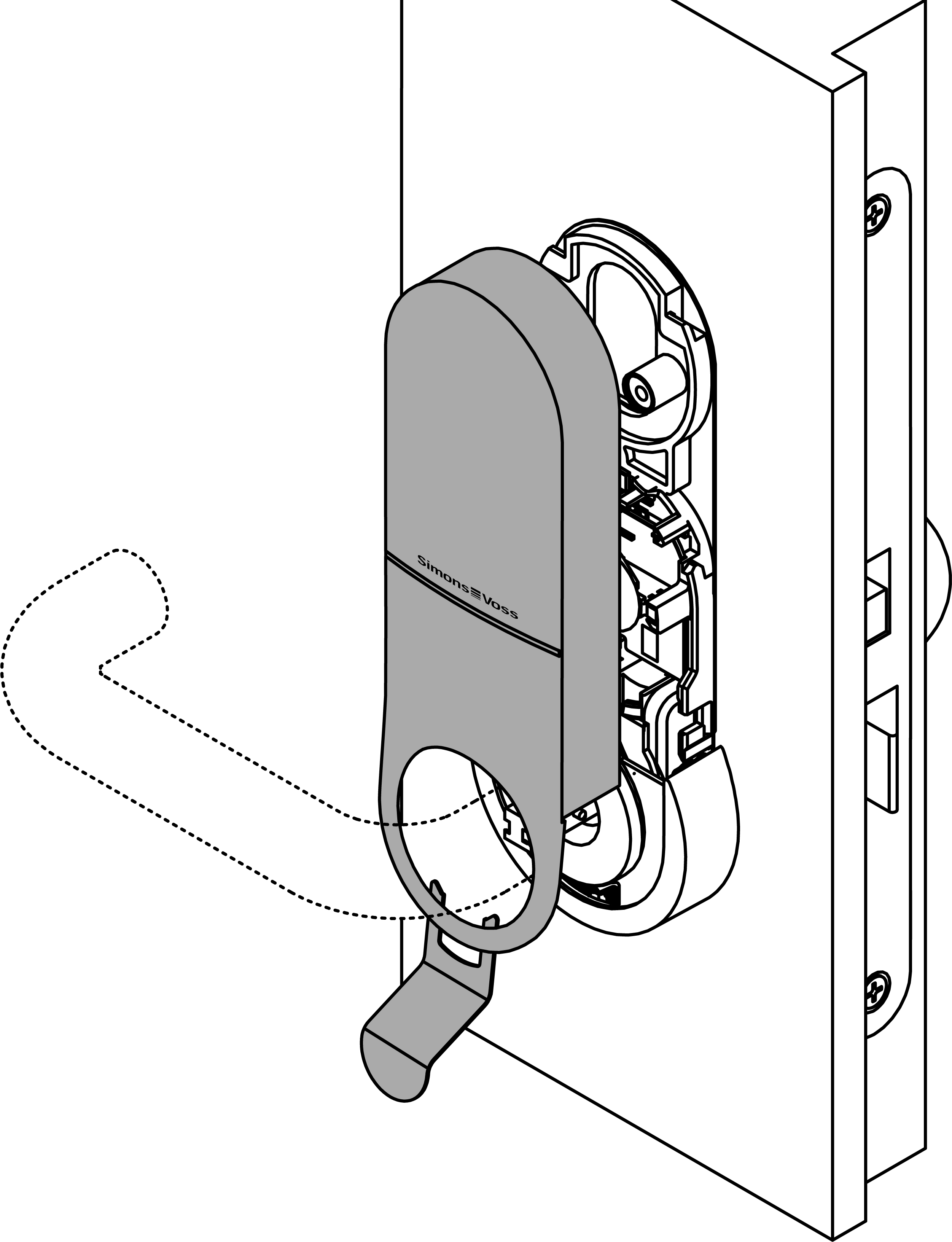

  11. Insérez l’outil spécial dans l’inlay du cache de protection de la ferrure.

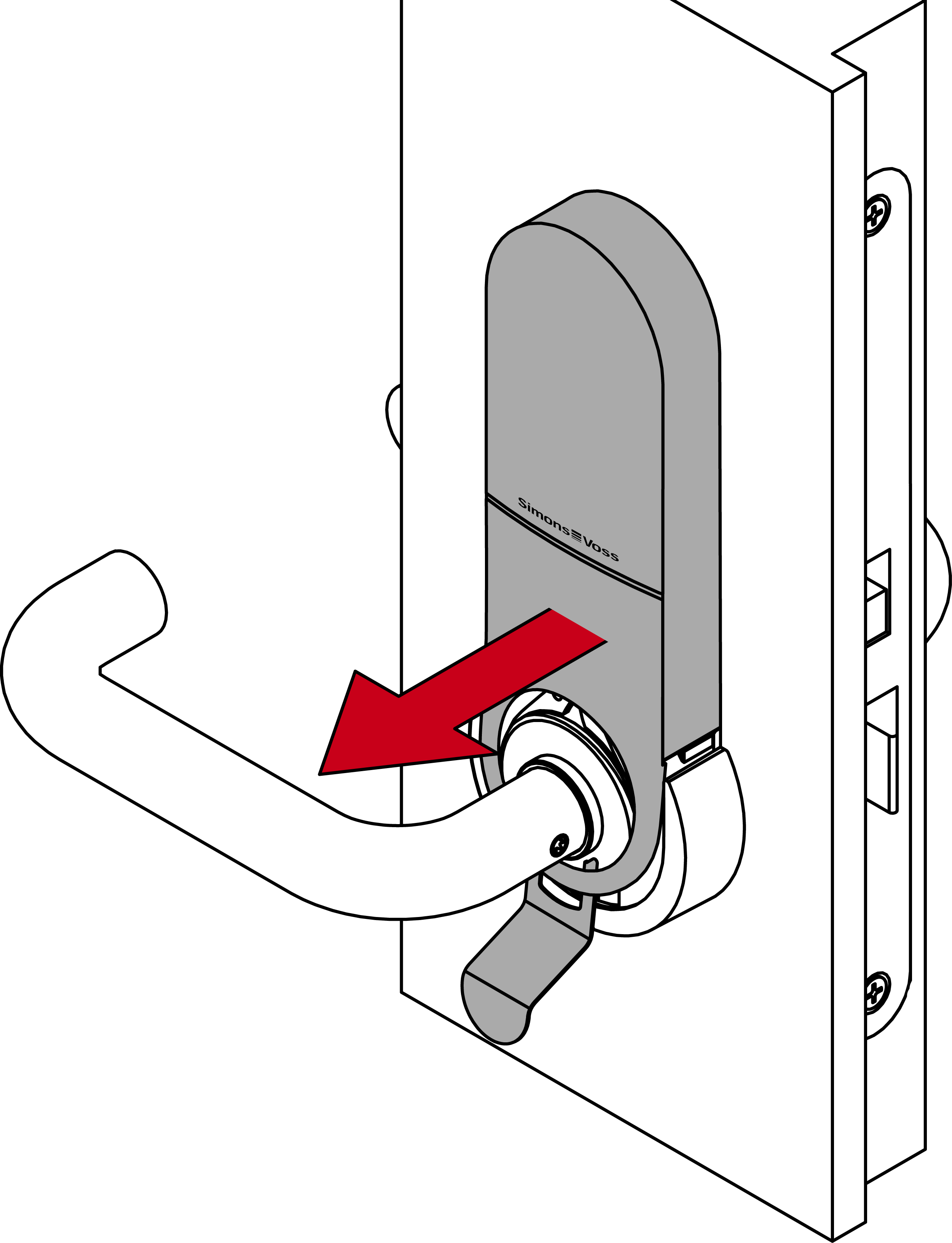

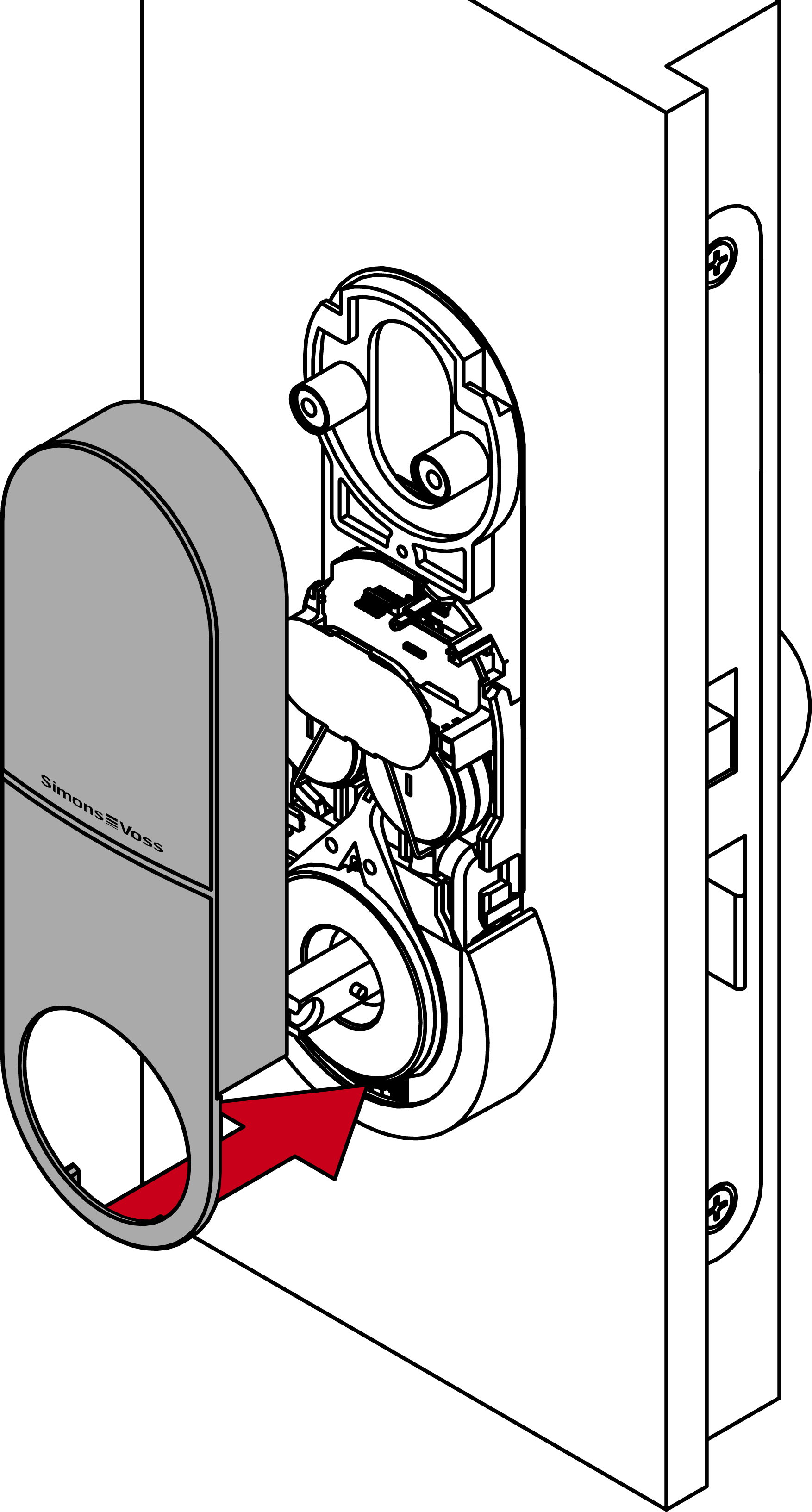

  13. Retirez le cache de protection à l’aide de l’outil.

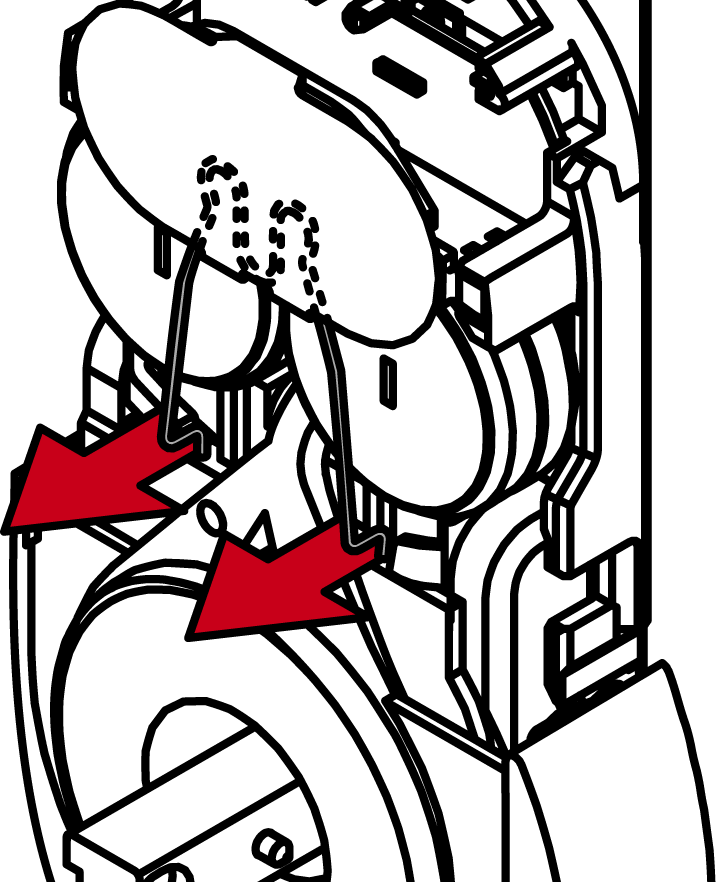

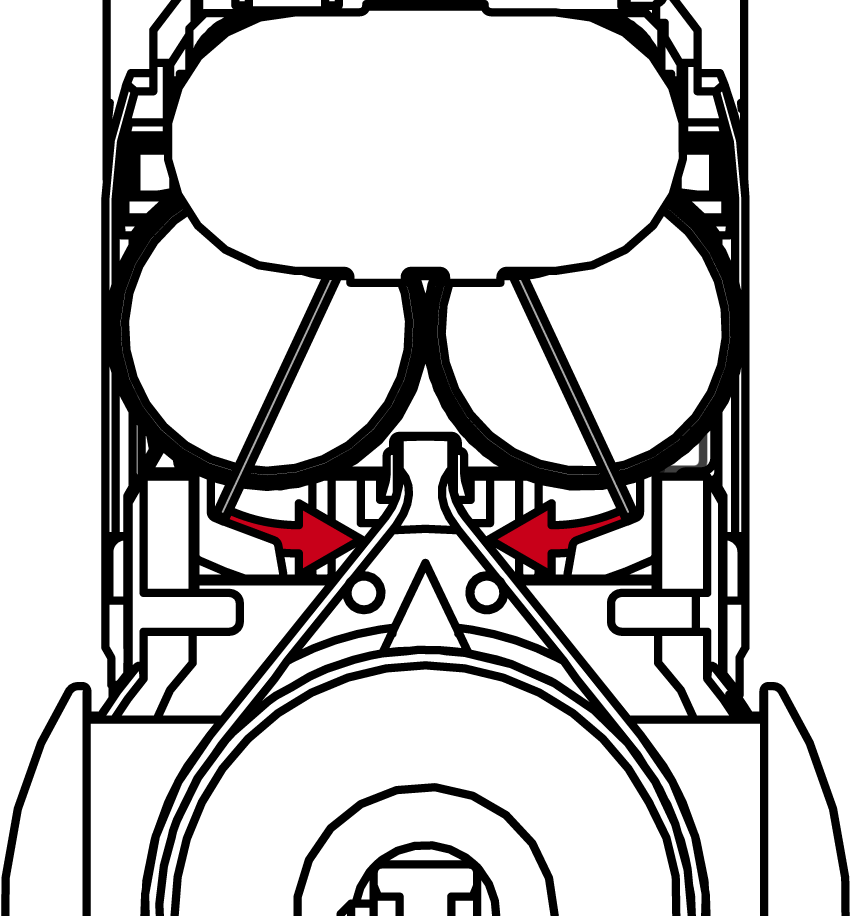

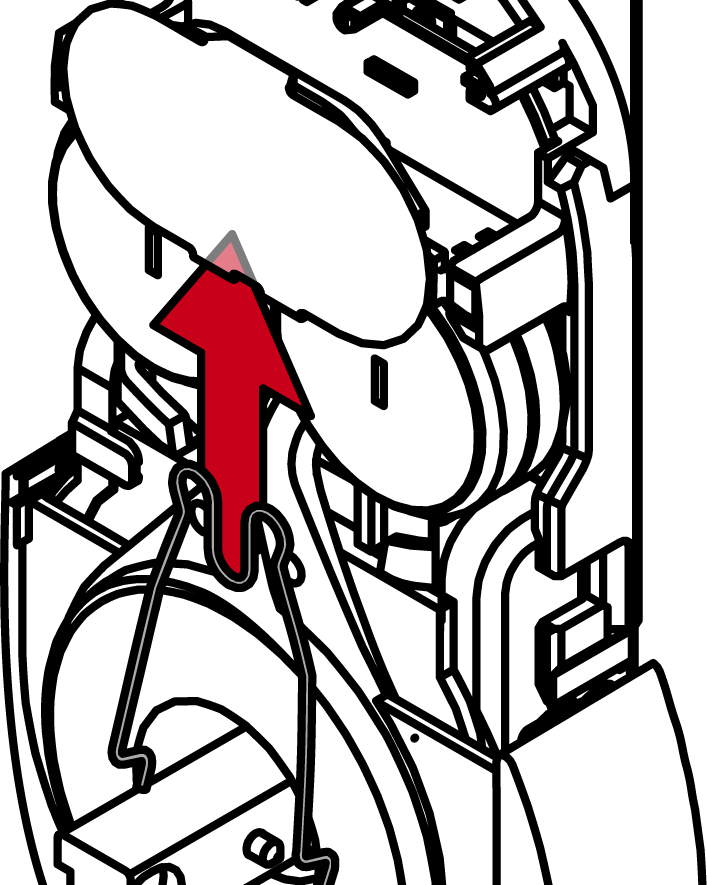

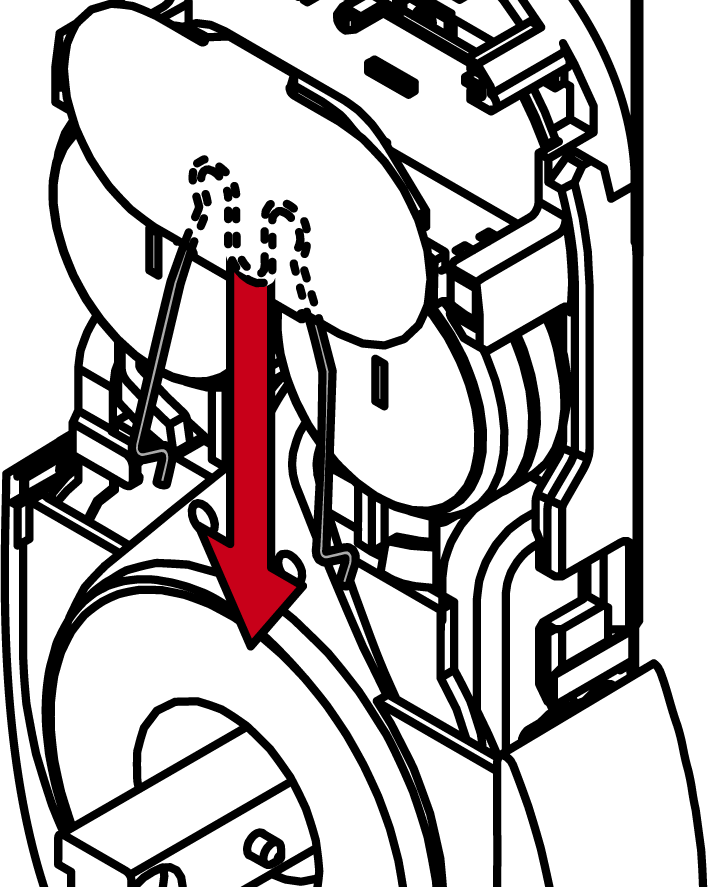

  17. Pliez délicatement le clip de la pile vers l’intérieur pour le décrocher.

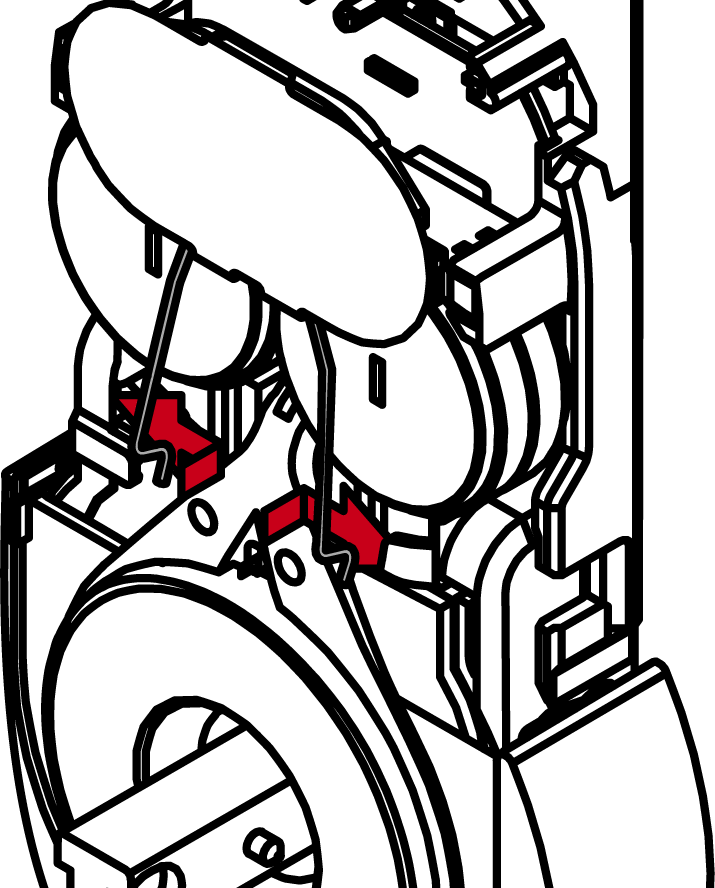

  20. Ouvrez le clip de la pile.
  22. Retirez le clip de la pile.

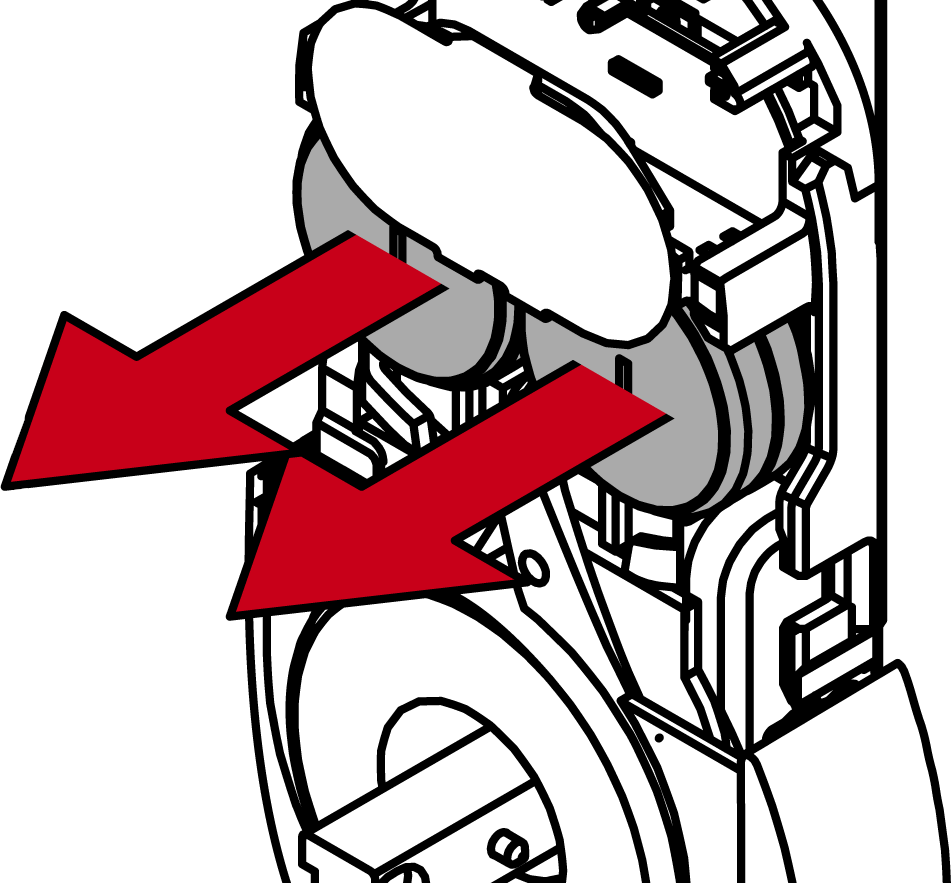

  24. Retirez les piles usagées.

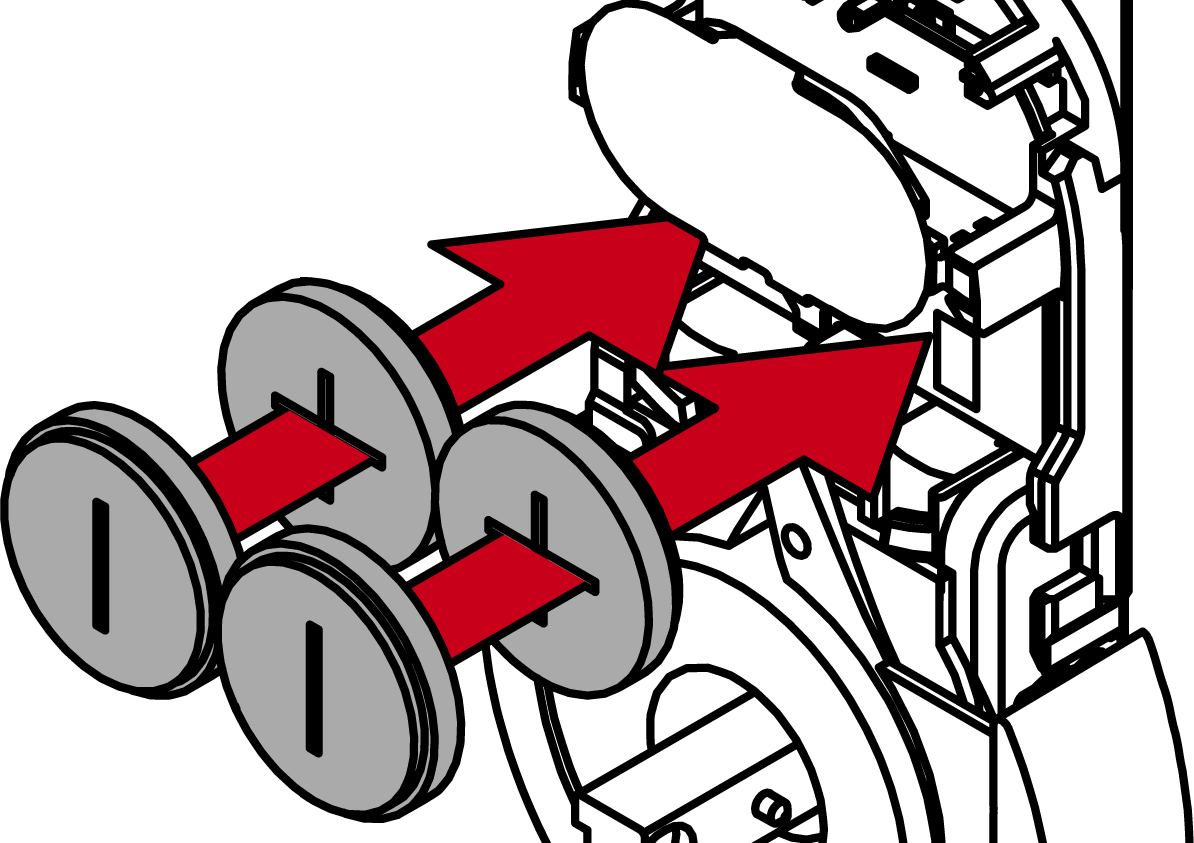

  26. Mettez les piles neuves en place avec les pôles positifs en contact (type CR2450).

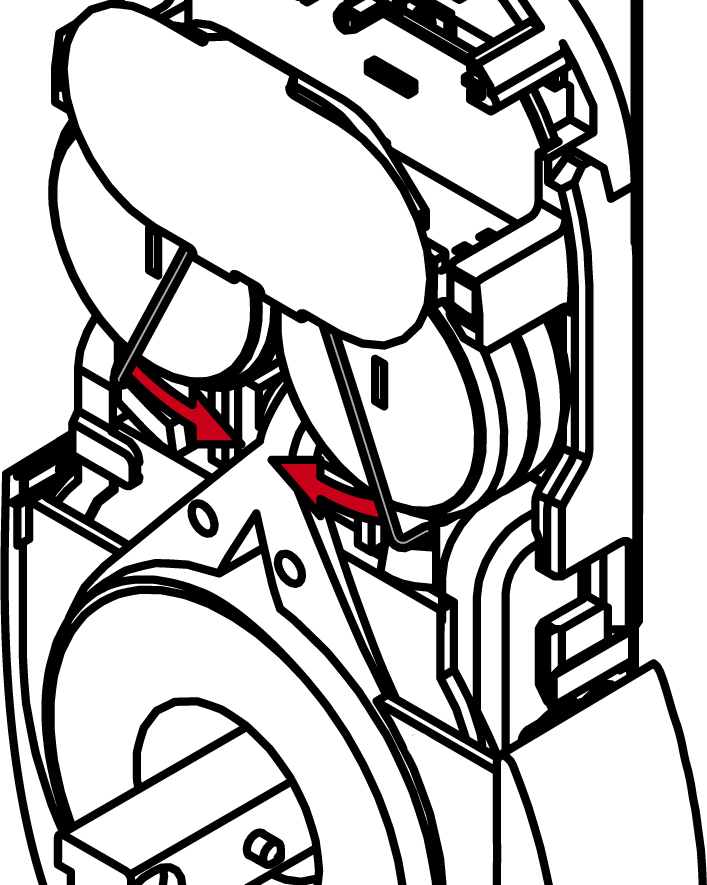

  28. Remettez le clip de la pile en place.
  30. Enclenchez le clip de la pile.

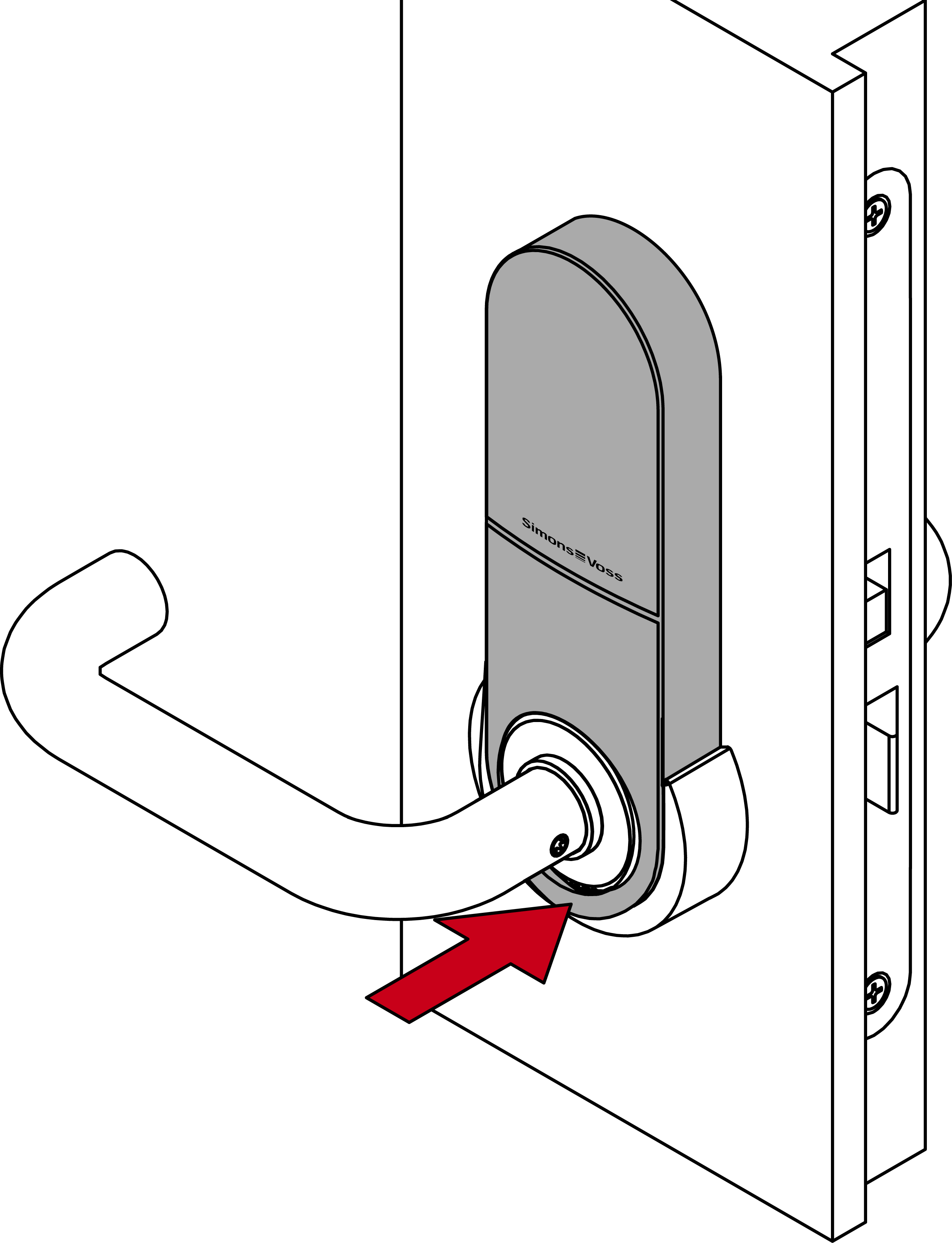

  32. Remettez le cache de protection en place sur la ferrure.
  34. Remettez en place le clip du cache de protection.

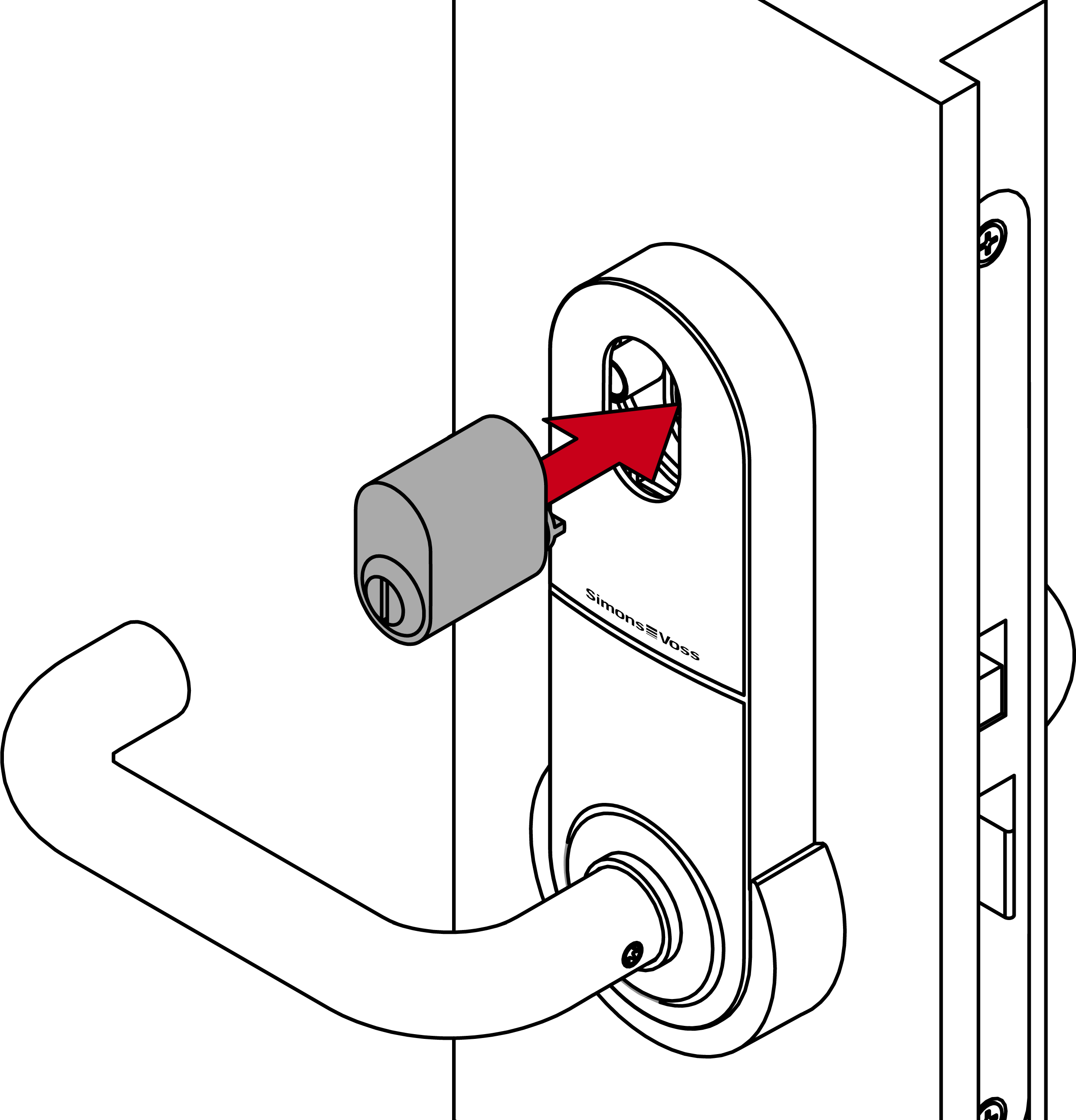

  36. Pour la variante MO : réinsérez le cylindre extérieur dans la plaque-béquille.
  38. Pour la variante MO : revissez le cylindre intérieur et le cylindre extérieur (six pans creux 4 mm).
  40. Pour la variante MO : revissez le cache du cylindre (PH2, couple : 1,1 Nm).
  1. Les piles sont remplacées.
