Version A0 (lecteur haut/PAS24) - SmartHandle numérique AX

Pour le démontage, vous avez besoin des outils suivants :

  • Tournevis TX-15
  • Tournevis plat
  • Tournevis PH-2
  • 1,5 mm clé six pans

Retirer les garnitures

  1. Démontez au besoin les cylindres électroniques.
  2. Dévissez les vis sans tête des deux poignées.
  3. Au besoin, faites levier avec un tournevis à tête plate sur les recouvrements de rosace.
  4. Au besoin, retirez les recouvrements de rosace.
  5. Au besoin, dévissez les bases de rosace.
  6. Faites levier avec un tournevis à tête plate sur le recouvrement de la poignée intérieure.
  7. Dévissez les vis de la base de la poignée intérieure.
  8. Retirez la poignée intérieure.
  9. Retirez le module avec le carré.
  10. La SmartHandle AX est retirée de la porte.
  11. Poussez la goupille de sécurité du carré vers l'intérieur et tirez le carré hors du module.
  12. Le carré est retiré.

Retirer la béquille du module

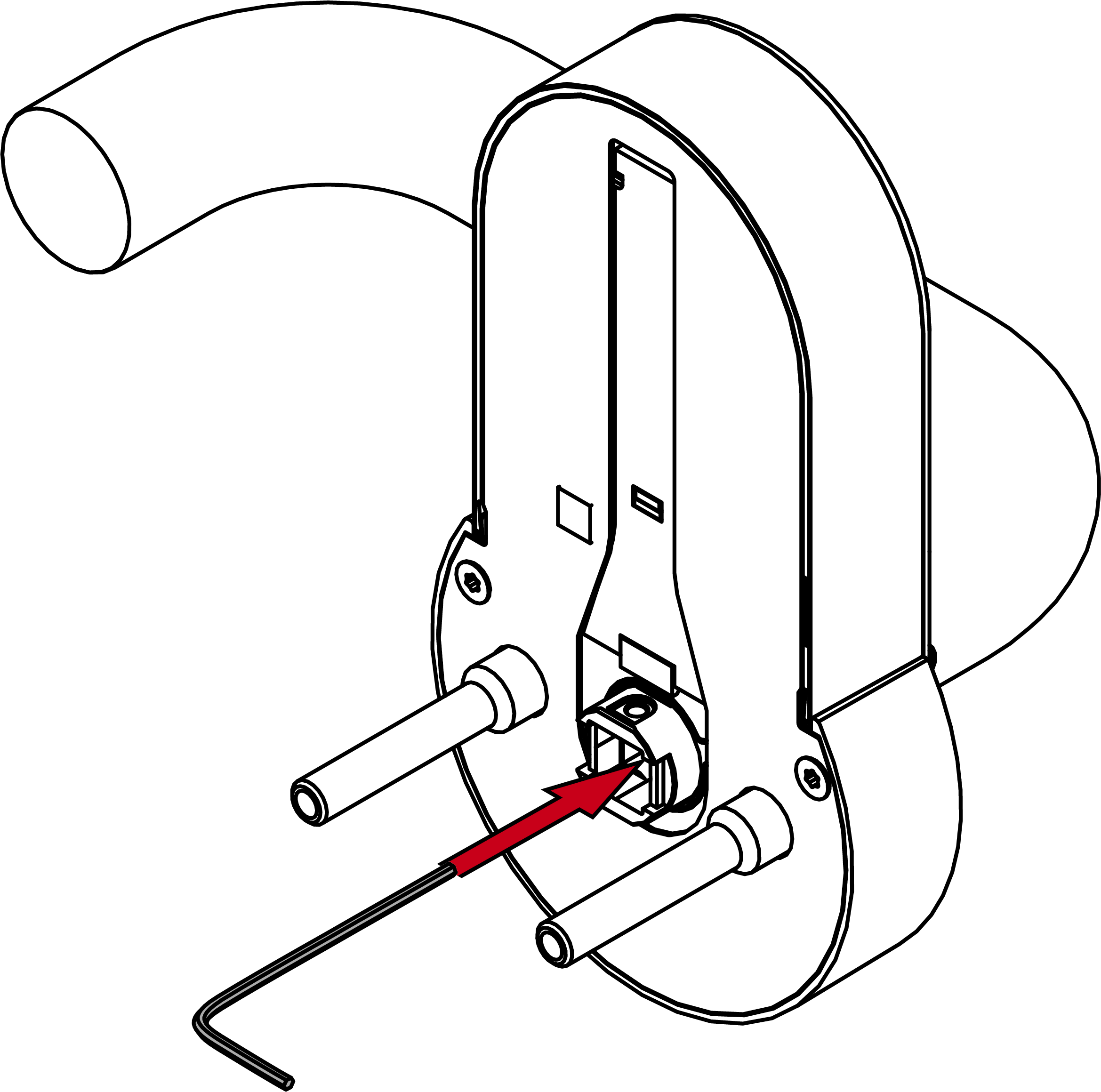

  1. Insérez la clé six pans dans le trou prévu à cet effet dans le logement du carré.

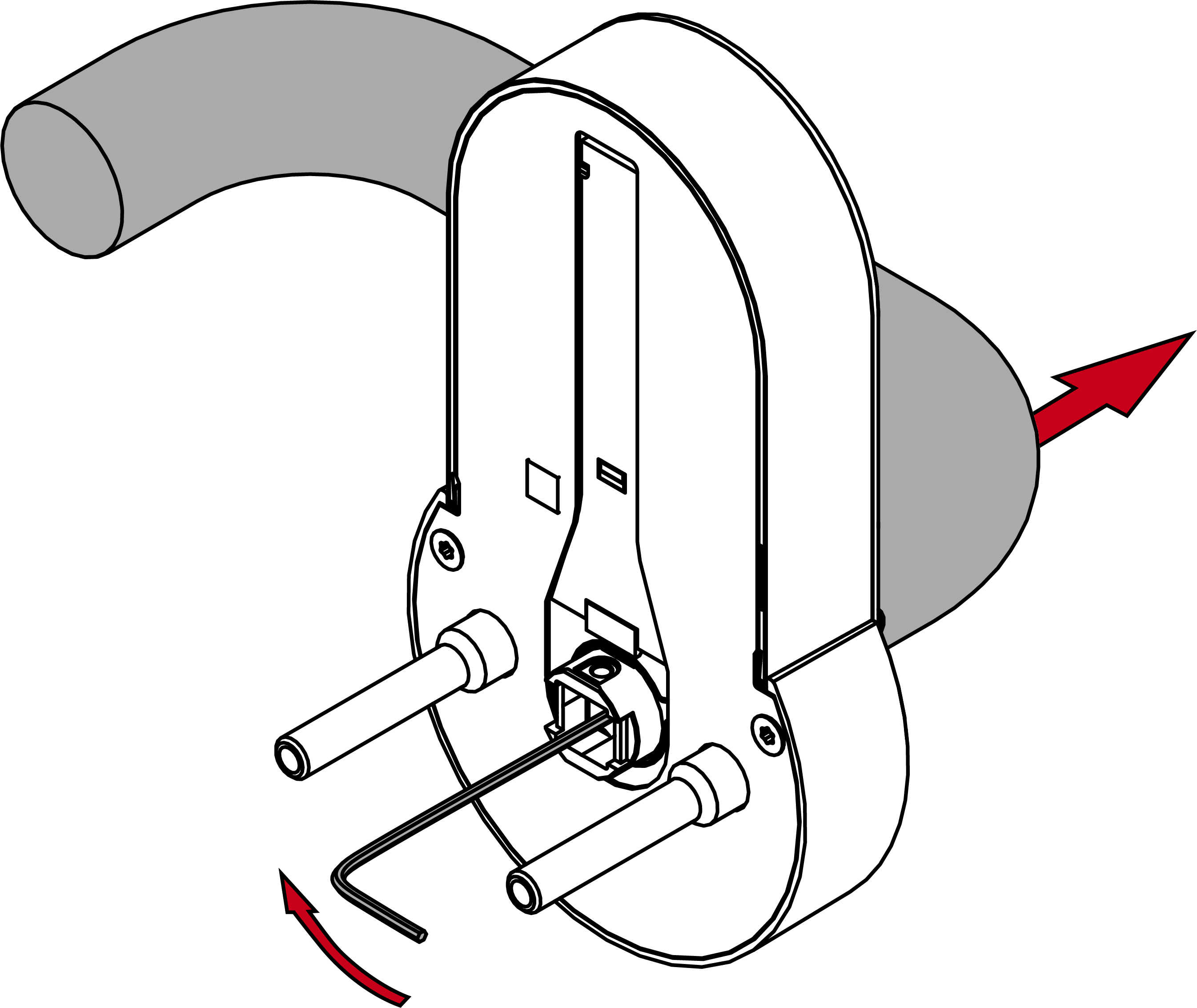

  3. Poussez la clé six pans vers le bord voisin et maintenez-la appuyée.
  4. Retirez la béquille du module.
  1. La SmartHandle AX est démontée.
