Montage de la ferrure - SmartHandle numérique AX

  1. Porte prépercée.
  2. Tournevis PH2 présent.
  3. Tournevis TX15 présent.
  4. Pied à coulisse présent.
  5. Pince de préhension présente.

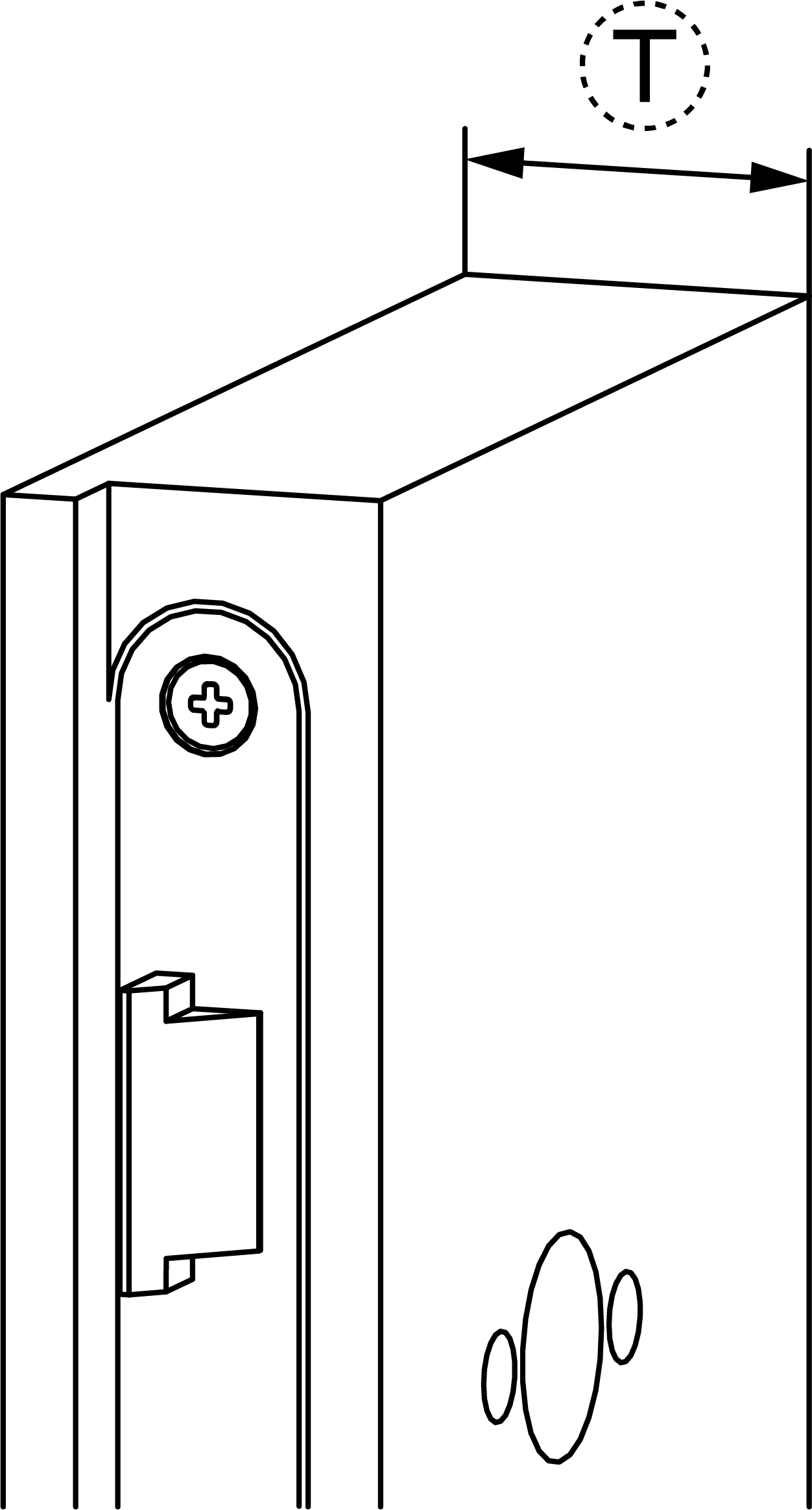

  1. Pour S, M et L : Mesurez l’épaisseur de la porte.
  3. Pour S, M et L : Déterminez les points de séparation sur les vis d’ajustage.

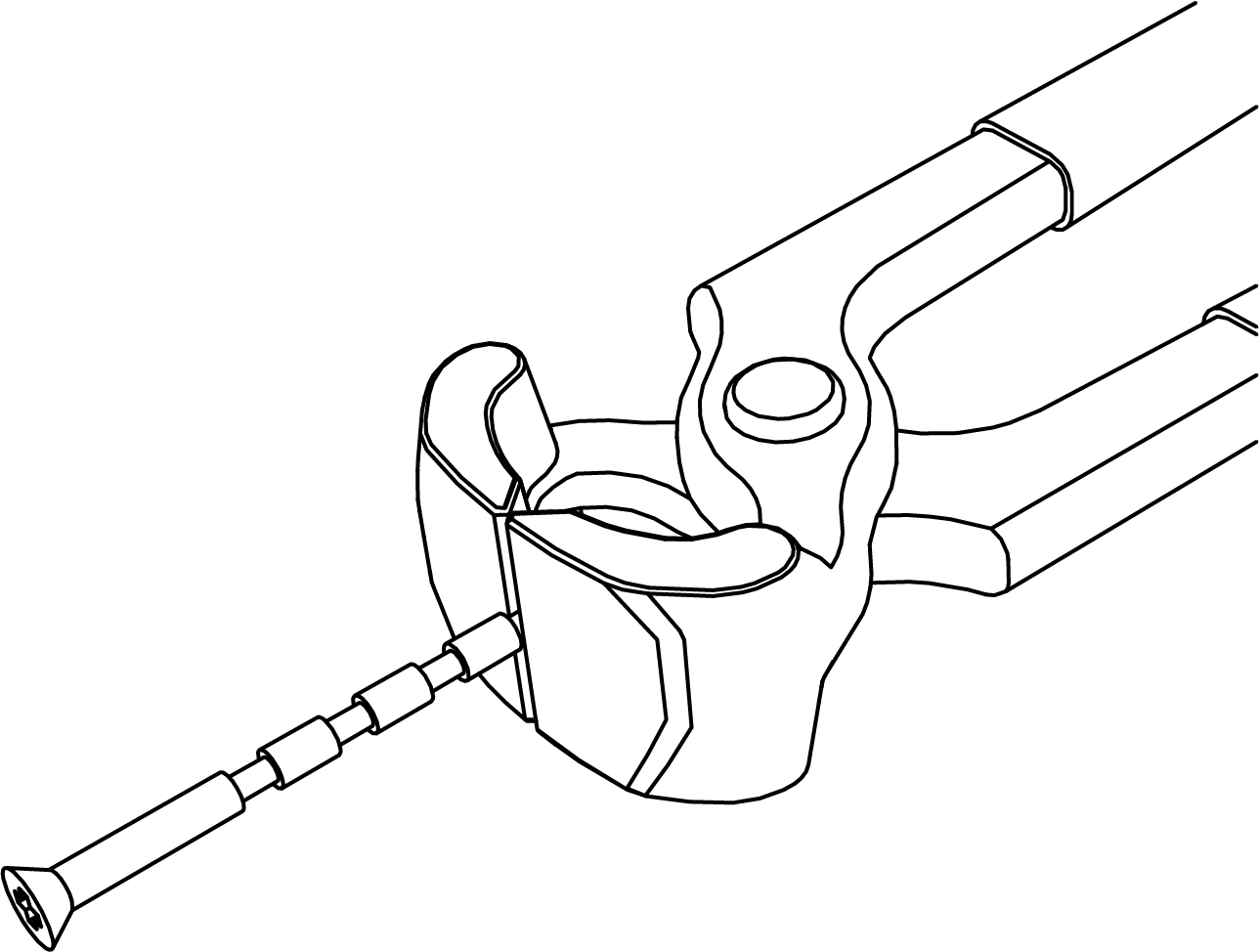

  5. Pour S, M et L : Raccourcissez les vis à longueur.

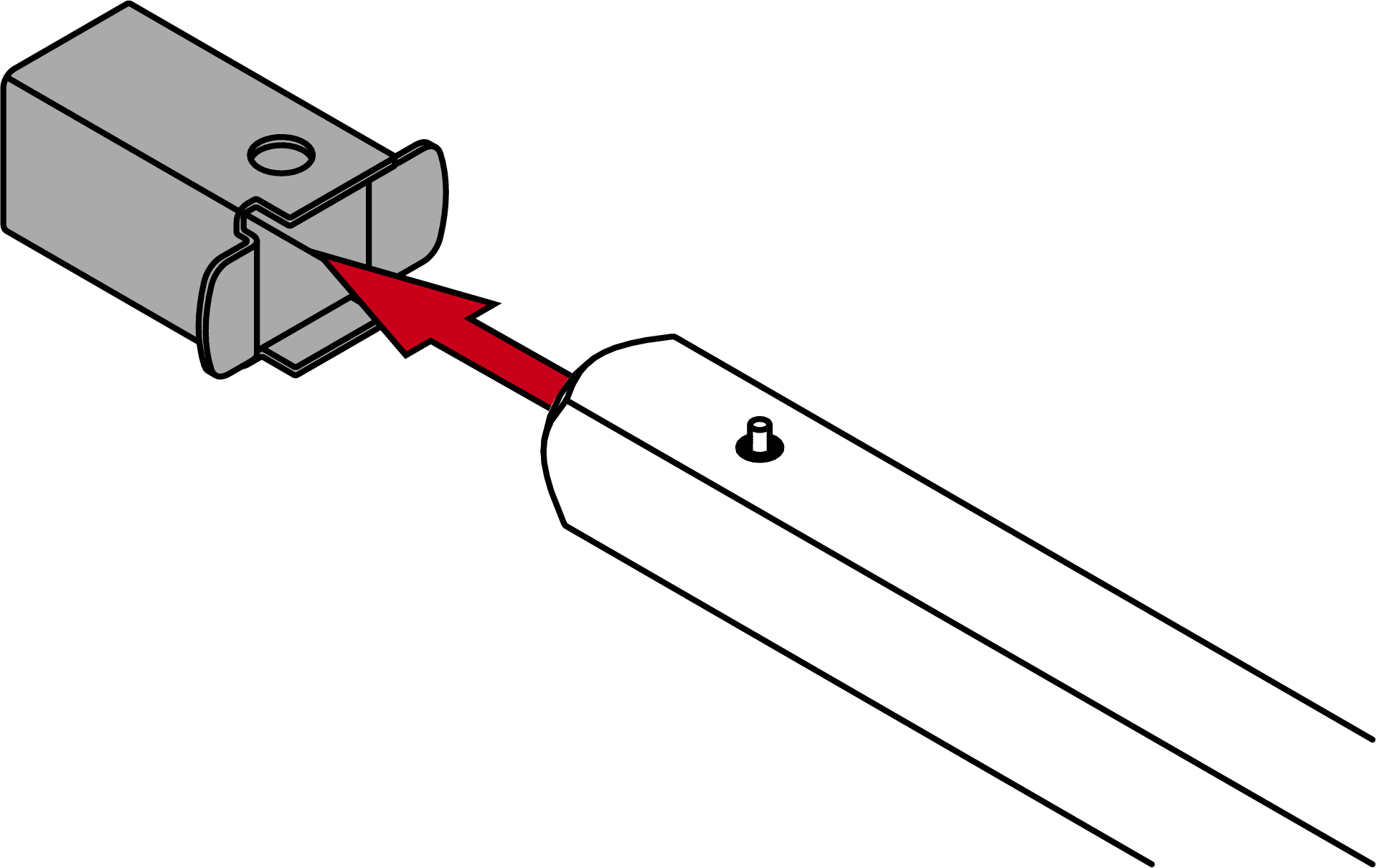

  7. Pour carré de 7 mm : Insérez la douille d’adaptation sur le côté du carré avec broche.

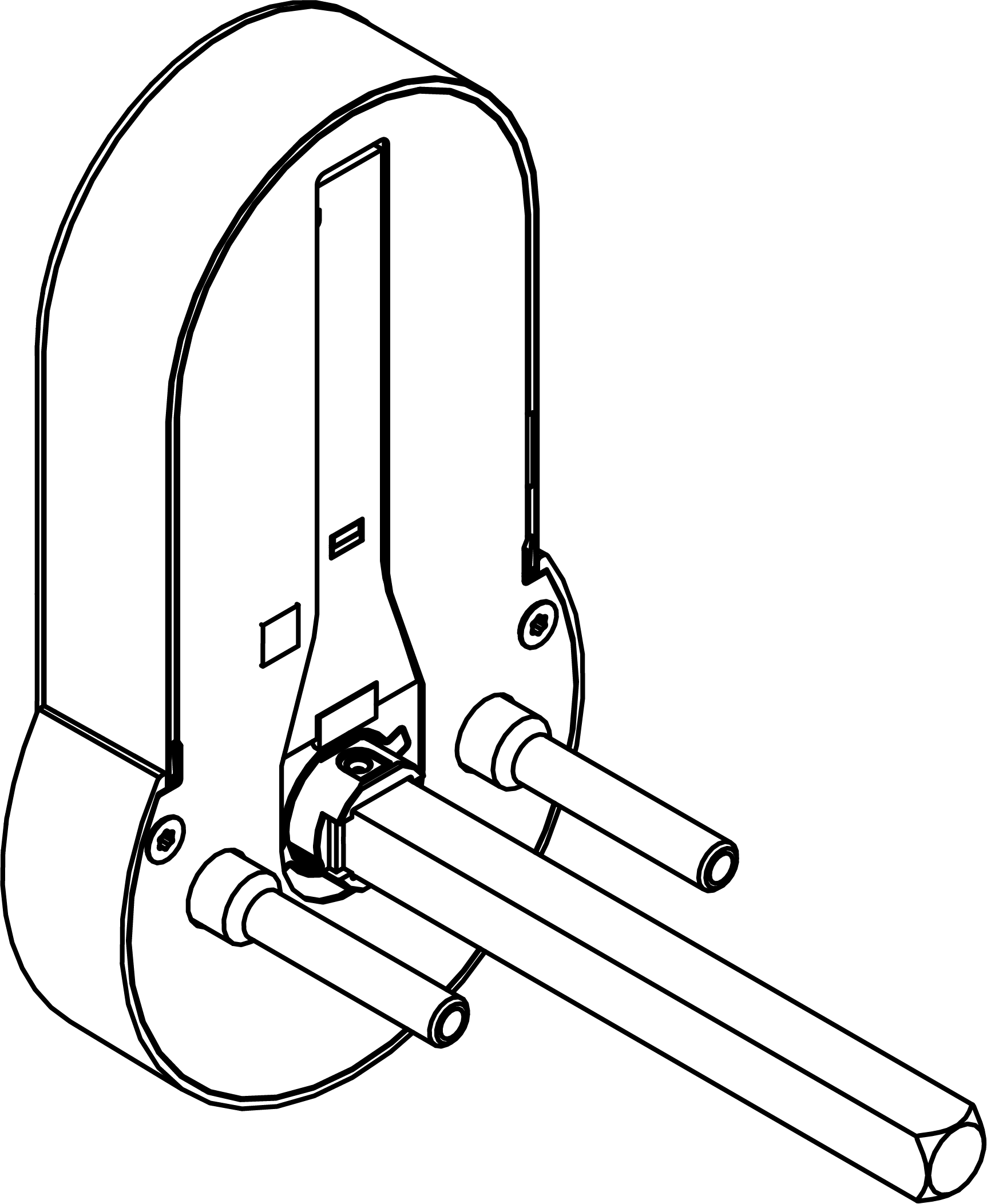

  9. Insérez le carré avec le côté broche dans la ferrure.
  10. La broche s’enclenche dans le logement.

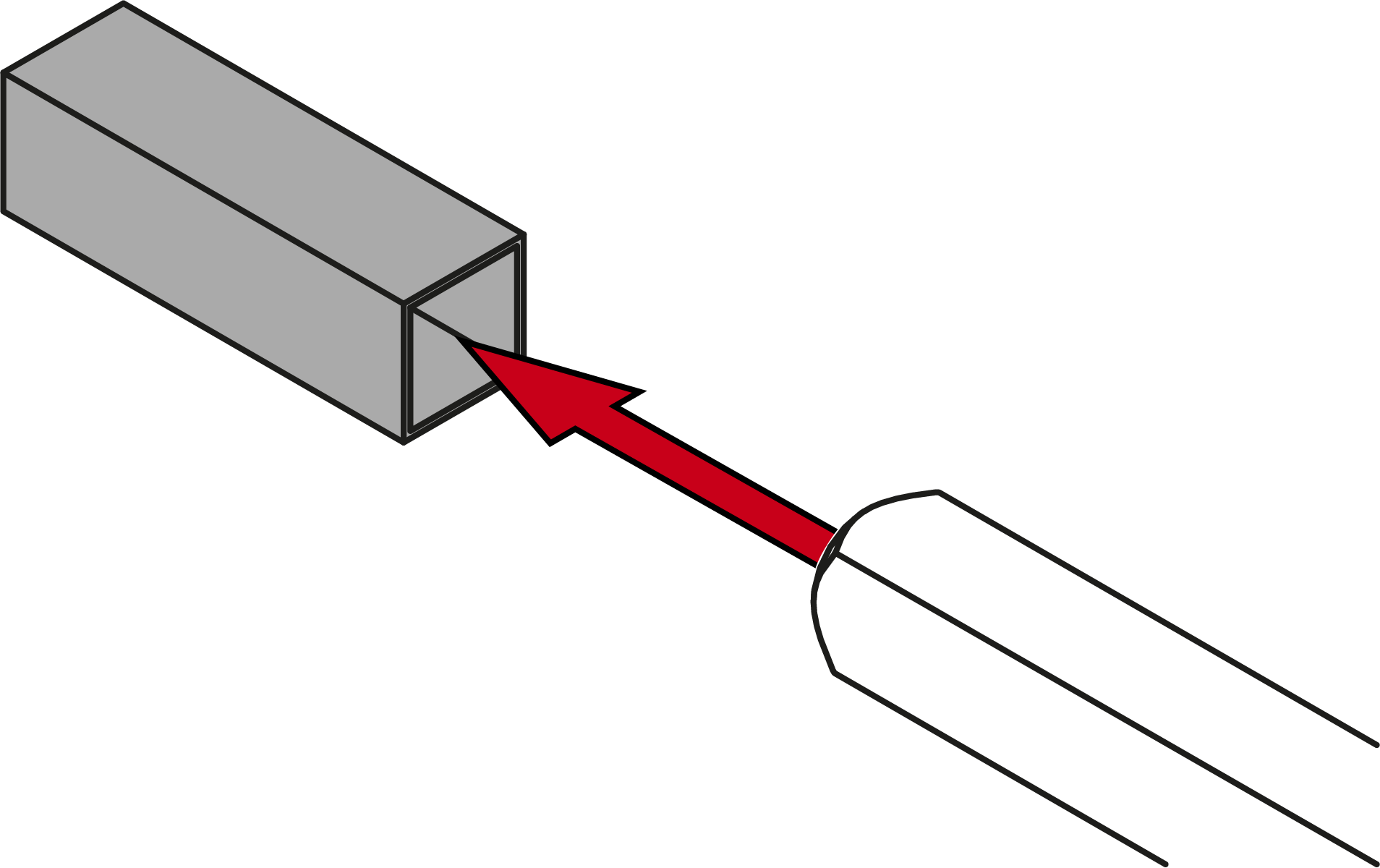

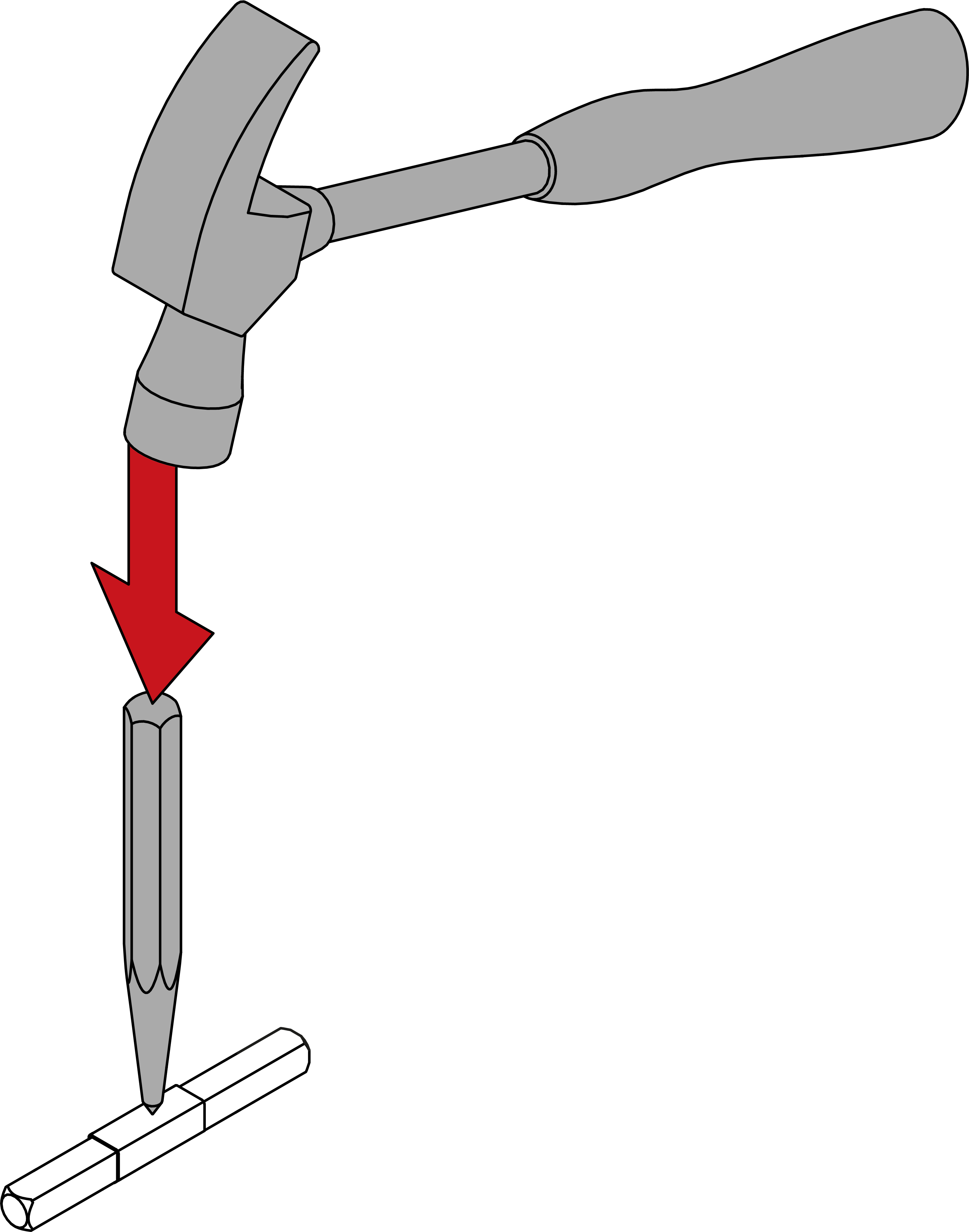

  13. Pour carré de 8,5 mm, 9 mm et 10 mm : Faites glisser la douille de l’adaptateur au centre du carré. À l’aide d’un pointeau et d’un marteau, faites un creux dans la douille de l’adaptateur pour l’empêcher de glisser.

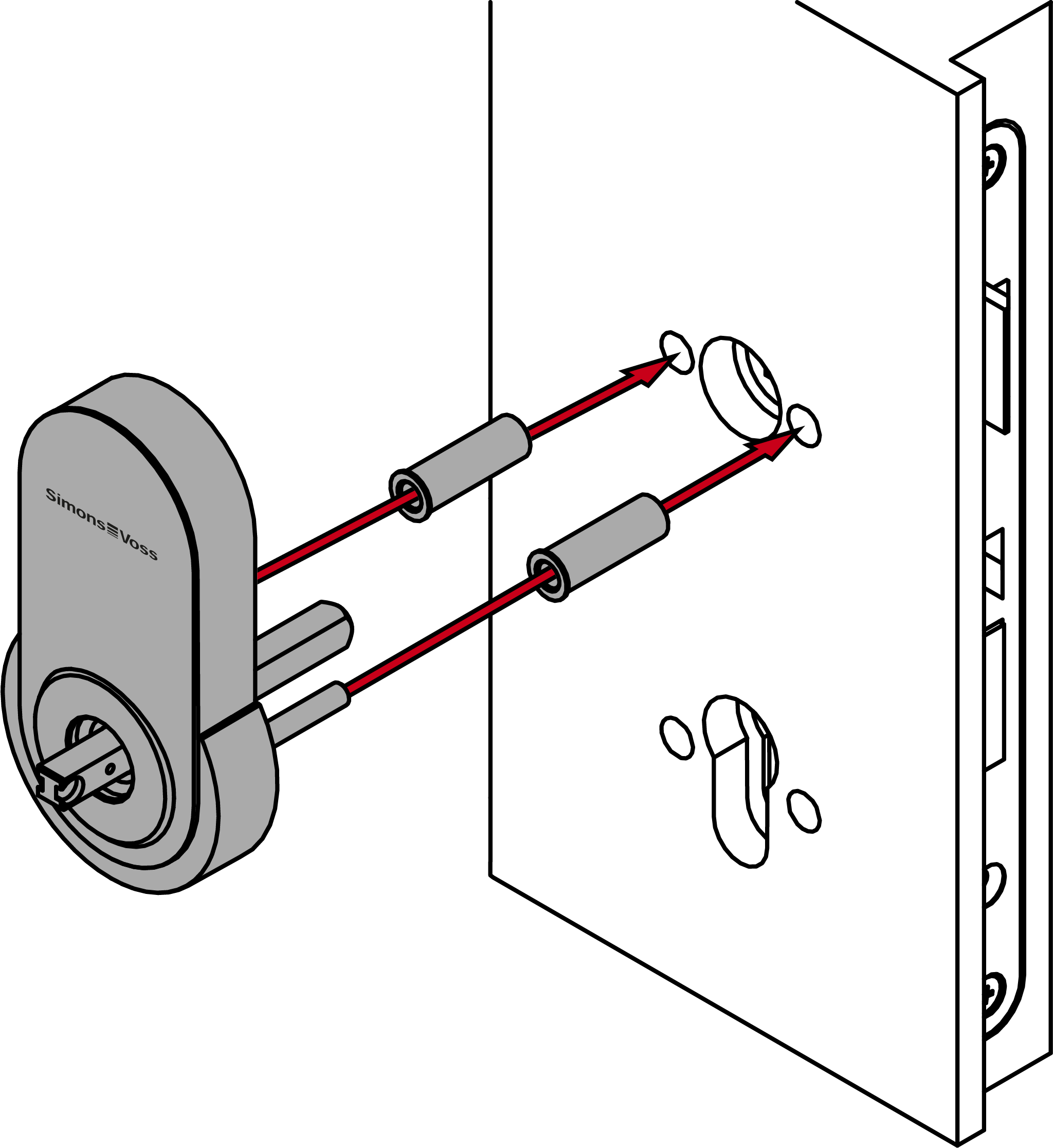

  16. Insérez la ferrure extérieure, le cas échéant avec des douilles d’adaptation, dans la porte depuis l’extérieur.

  17. Ø trou de fixation de la serrure à mortaise

    Douilles d’adaptation

    5,5 mm – 6,3 mm

    Pas de douille d’adaptation

    6,4 mm – 7,3 mm

    6,4 mm

    7,4 mm – 8,7 mm

    7,4 mm

    ≥ 8,8 mm

    8,8 mm

  18. Insérez la base de la rosace avec les écrous à manchon sur le côté extérieur dans la porte.

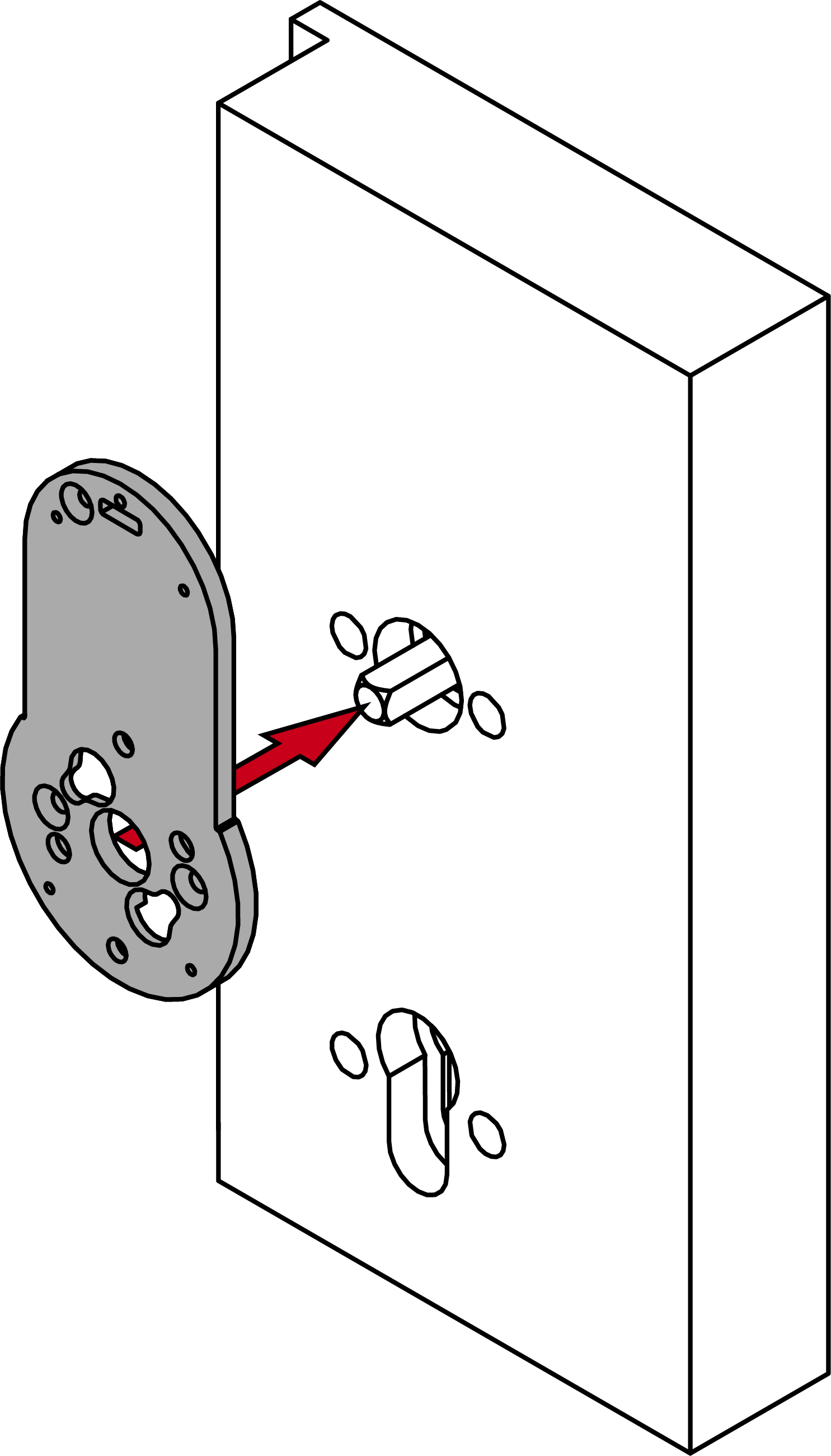

  20. Placez la plaque d’adaptation sur la porte.

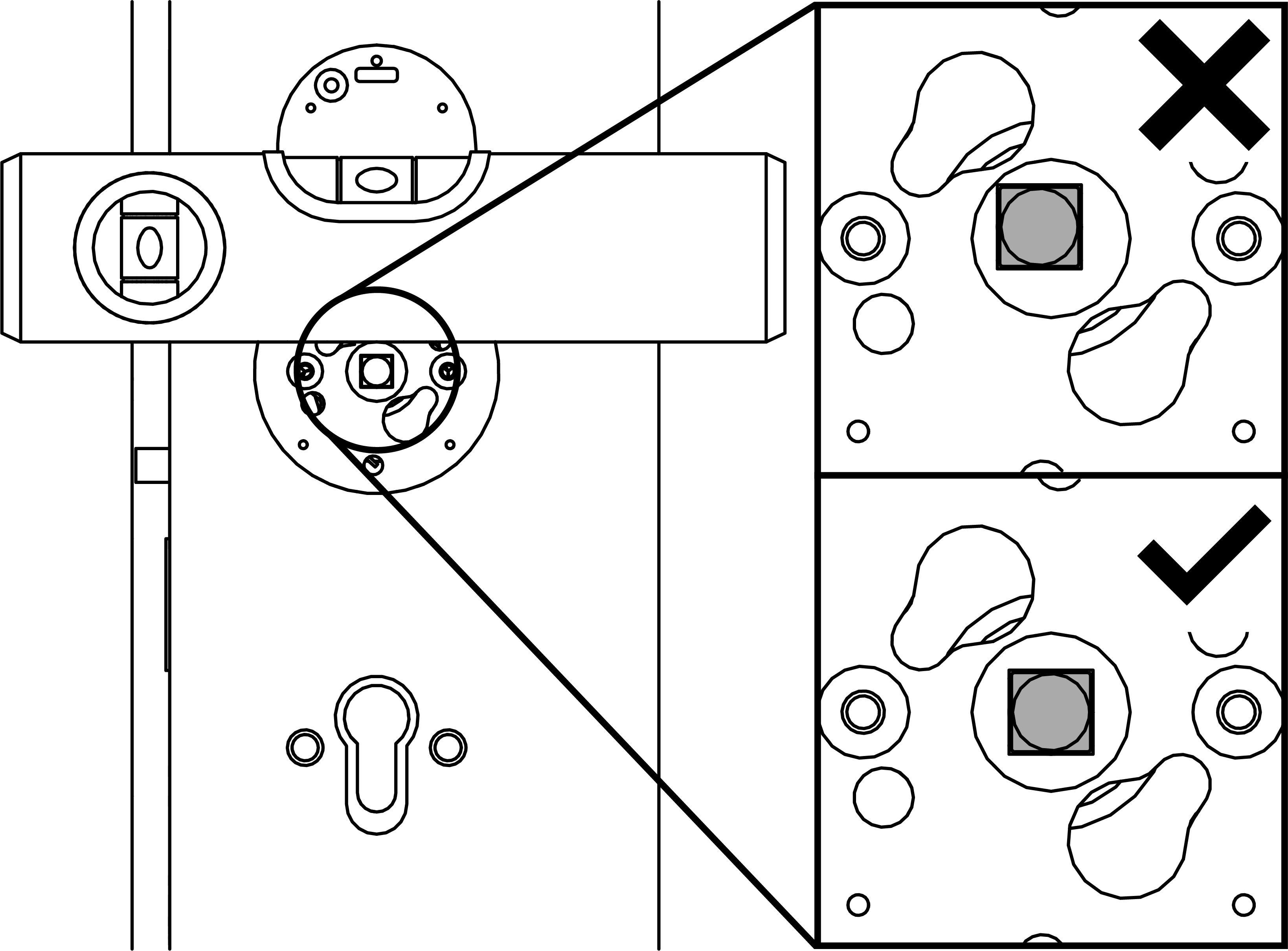

  22. Orientez la plaque d’adaptation de manière à ce que le carré soit exactement centré et que la plaque d’adaptation soit exactement verticale.

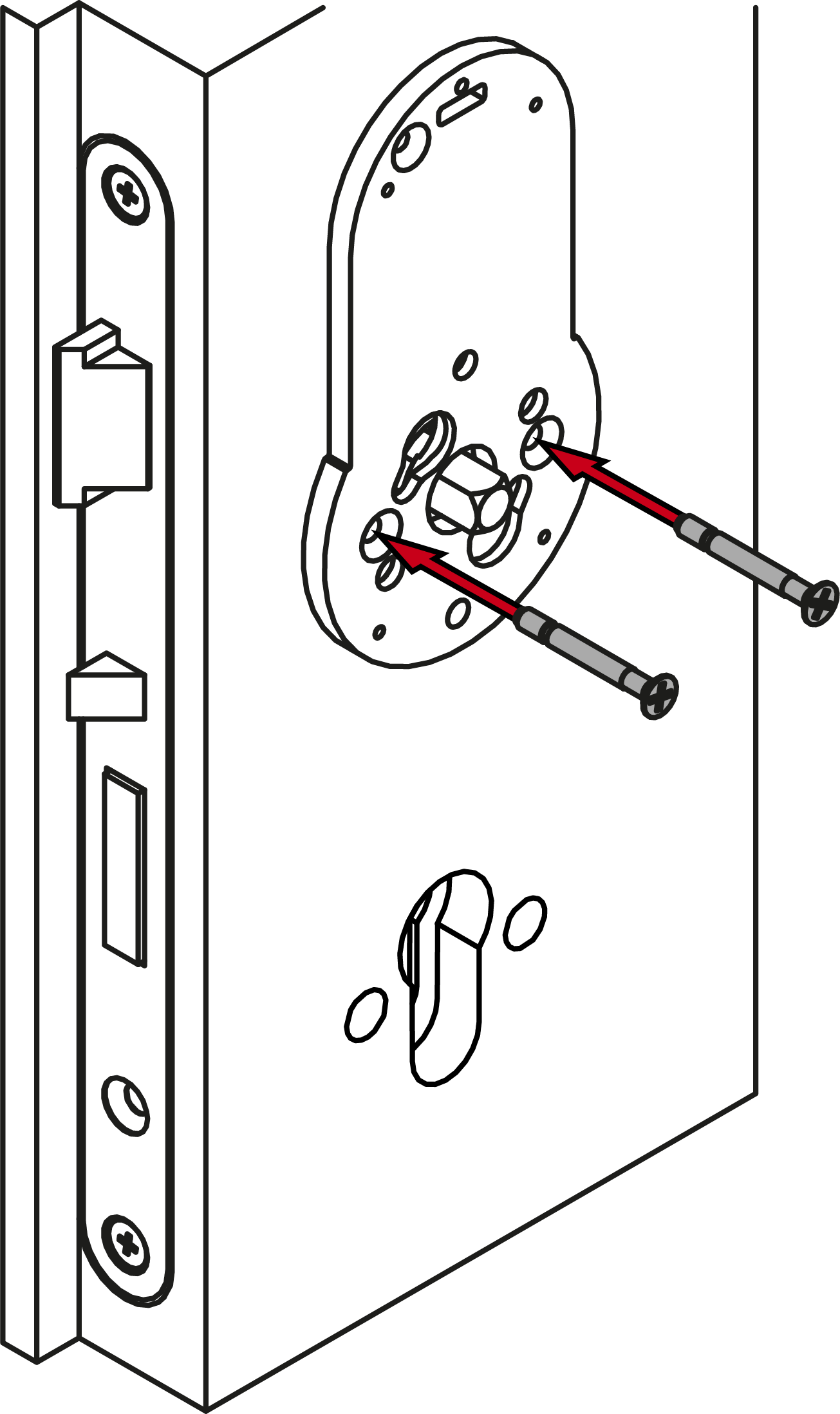

  24. Vissez la plaque d’adaptation (PH2, couple : 1,1 Nm).

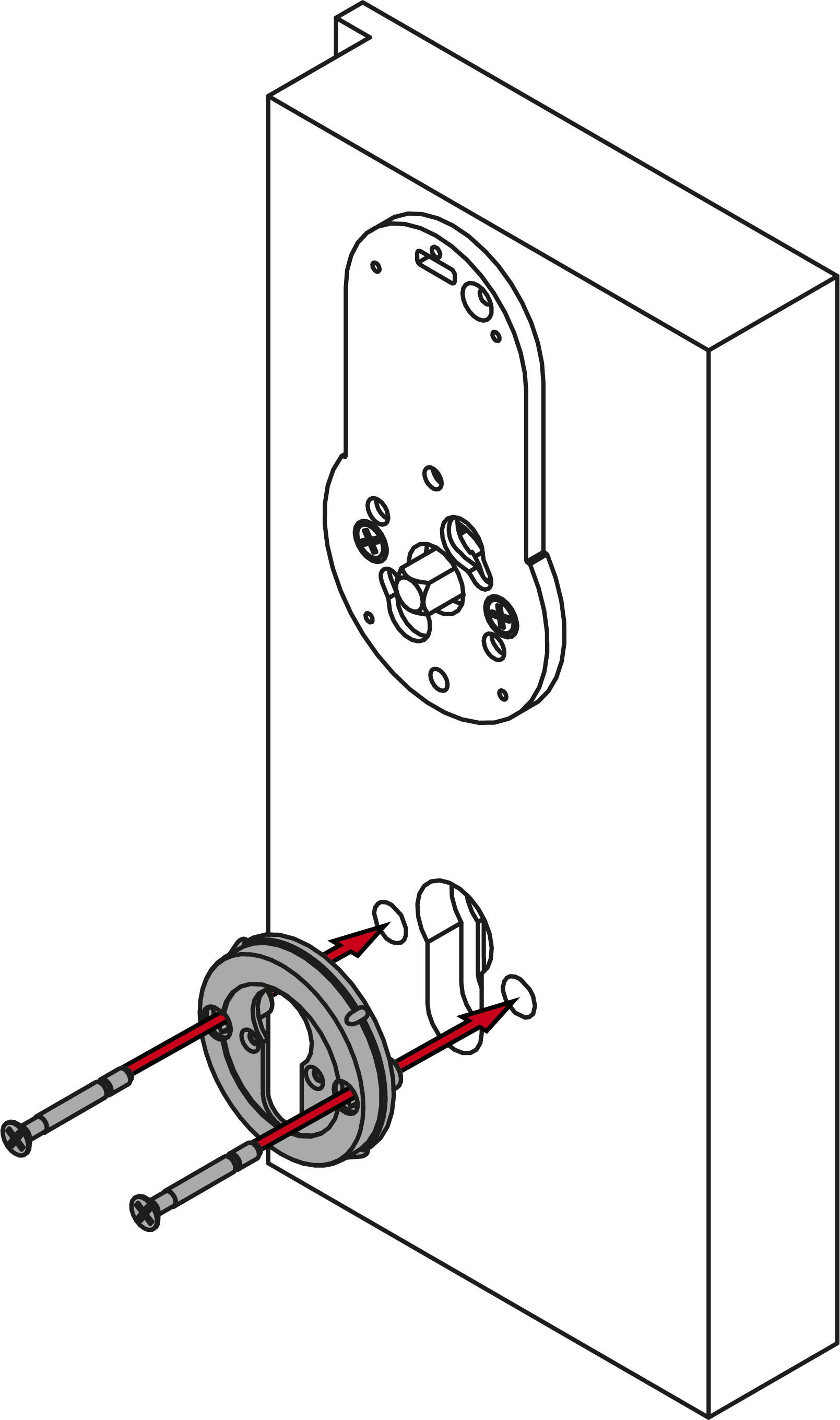

  26. Vissez la base de la rosace à l’intérieur.

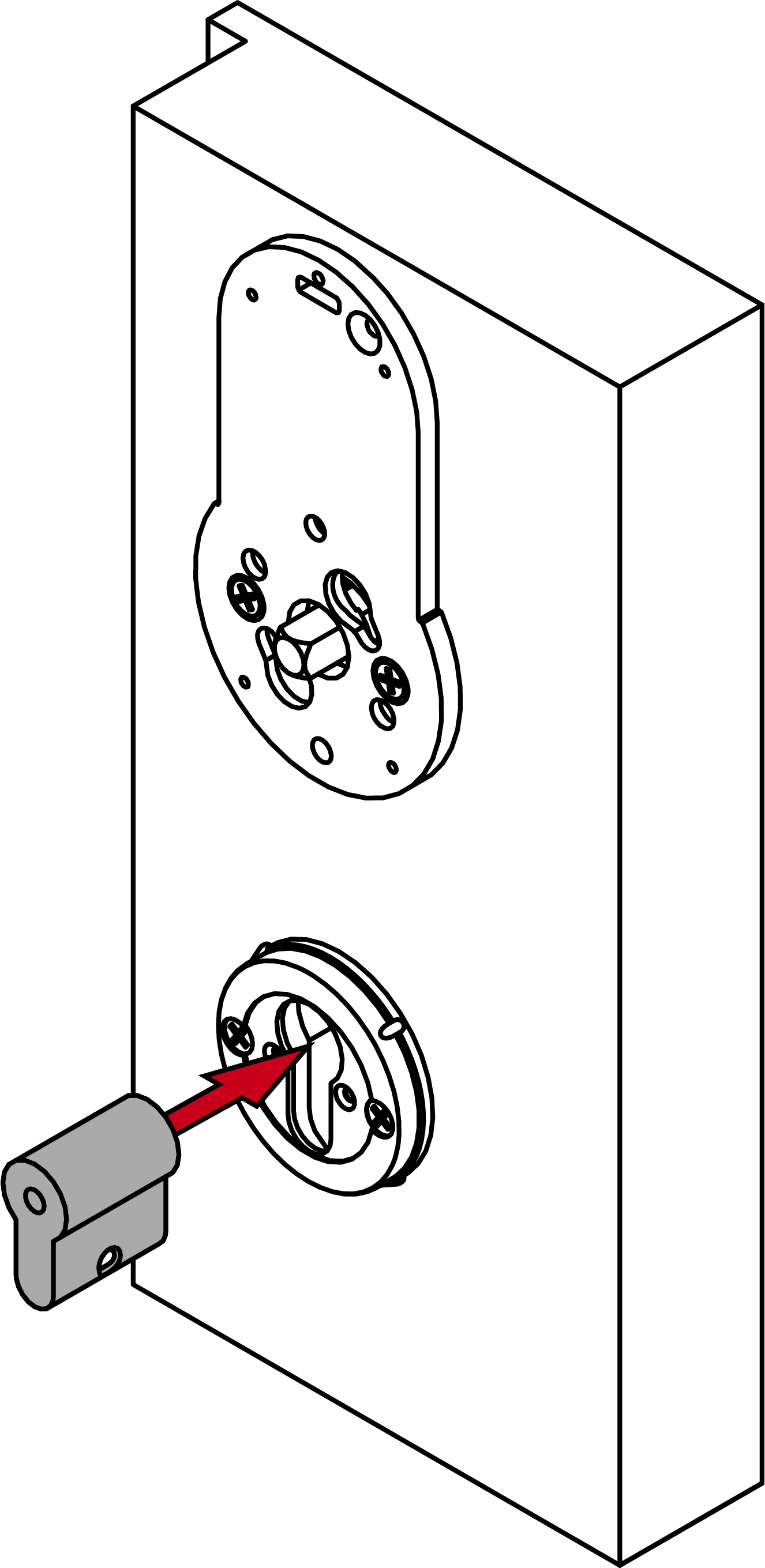

  28. Insérez le cylindre borgne.

  29. NOTE

    notice

    Guider le cylindre aveugle dans le trou avec un tournevis

    Il est particulièrement difficile de positionner correctement le cylindre aveugle lorsque les portes sont épaisses.

    1. Insérez un tournevis dans le trou du cylindre aveugle.
    2. Positionnez le cylindre aveugle au moyen du tournevis.
  32. Vissez le cylindre borgne (PH2, couple de serrage : 1,1 Nm).

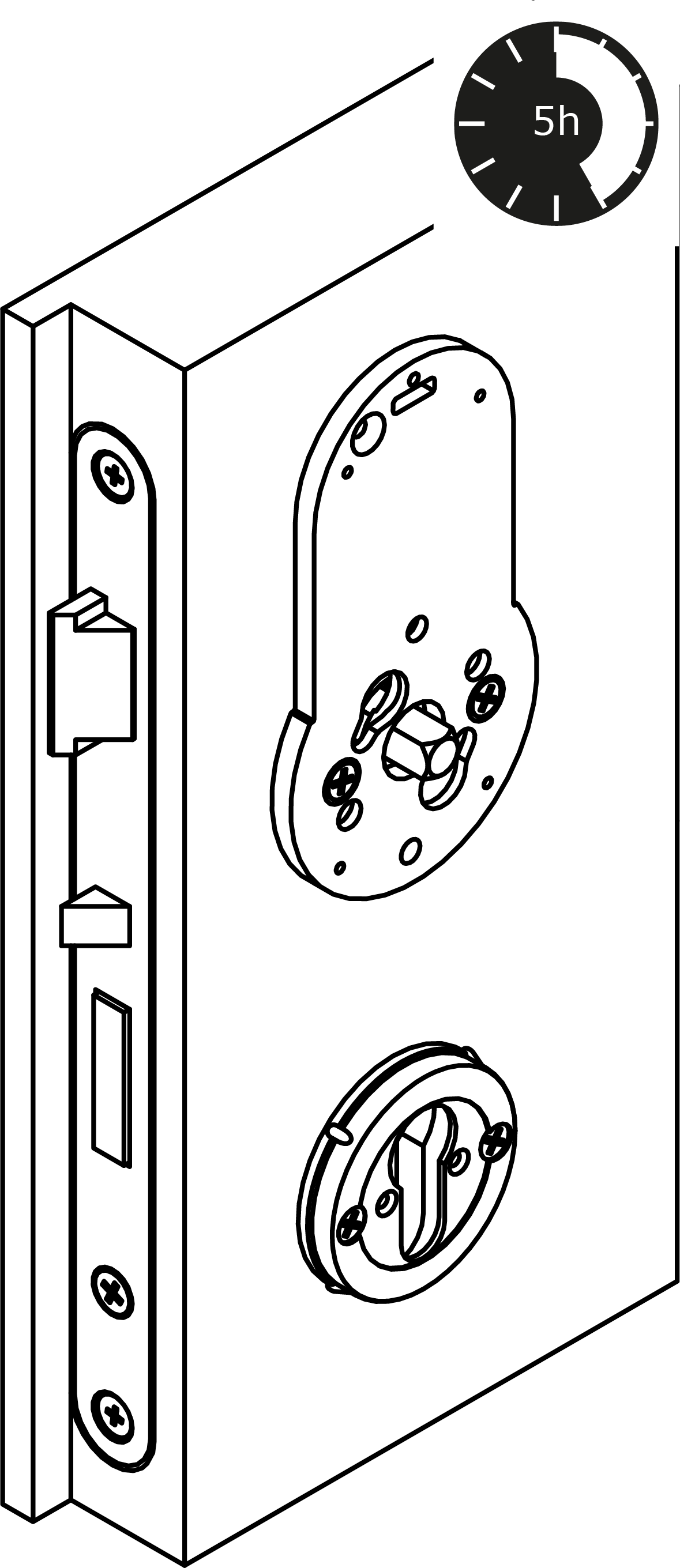

  34. Attendez cinq heures que le revêtement antidérapant se soit fixé.

  35. NOTE

    notice

    Temps de repos pour le support antidérapant

    La plaque d’adaptation fournie est équipée d’un support antidérapant. Celui-ci a besoin d’un temps de prise pour avoir un effet complet.

    1. Après avoir installé la plaque d’adaptation, attendez cinq heures avant de poursuivre l’installation.
    2. Si vous devez terminer le montage au préalable : N’actionnez pas la béquille jusqu’à la butée.

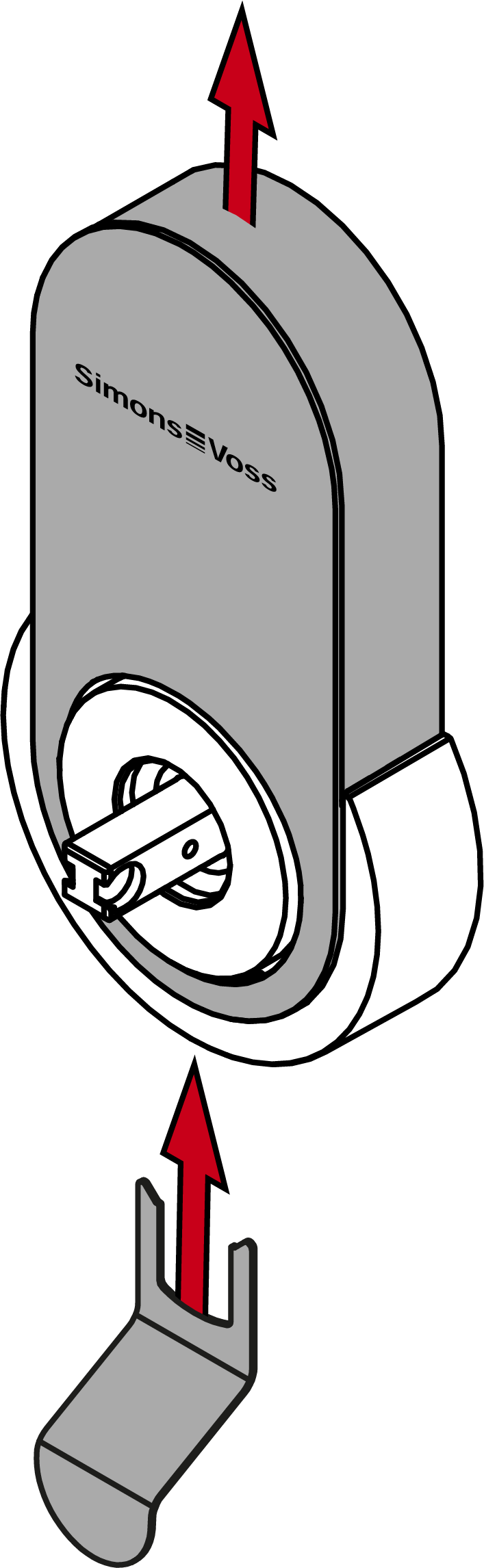

  37. Retirez le cache de protection à l’aide de l’outil.
  39. Pour carré de 7 mm : Insérez la douille d’adaptation sur le carré.

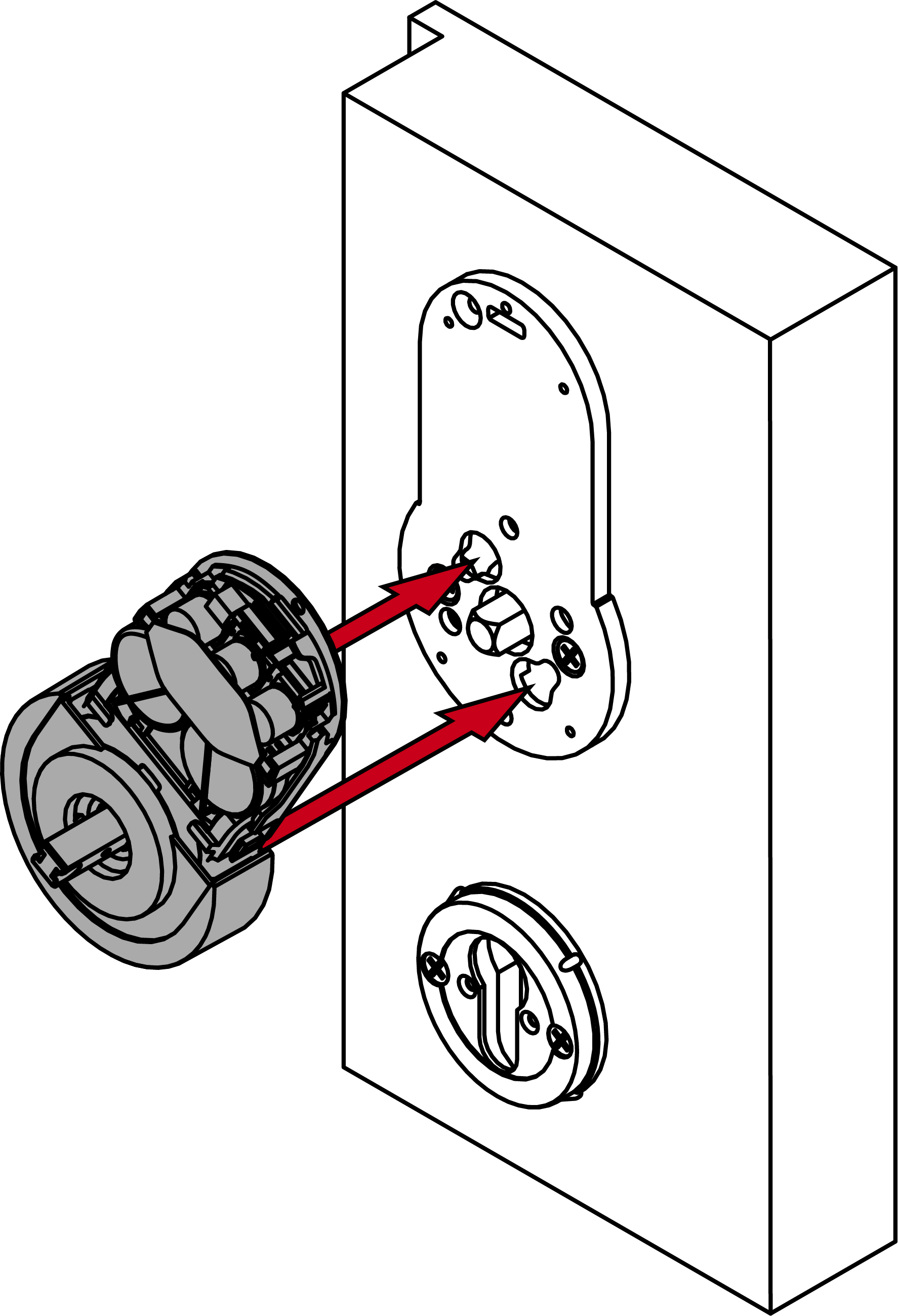

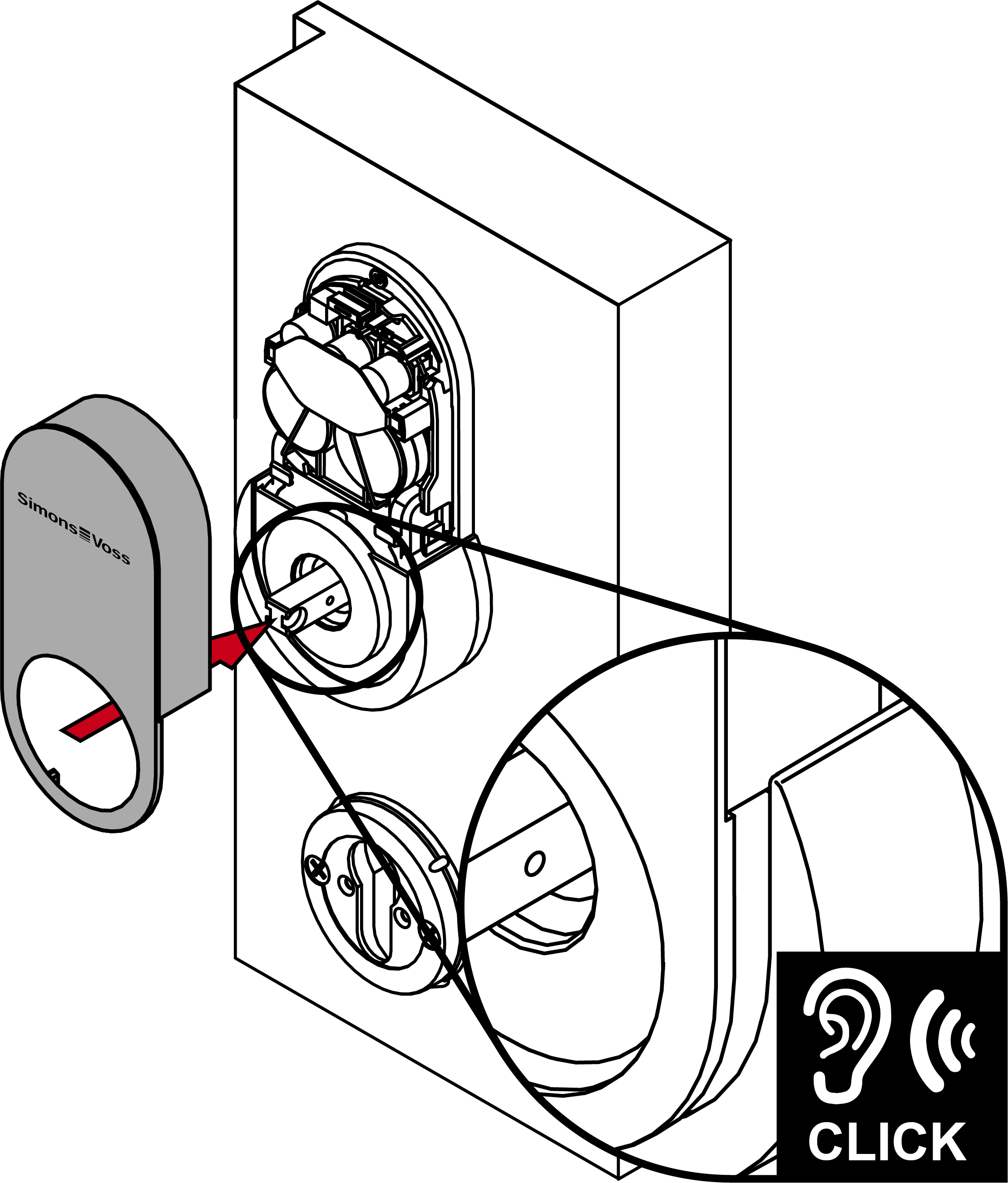

  41. Insérez la ferrure dans la plaque d’adaptation.

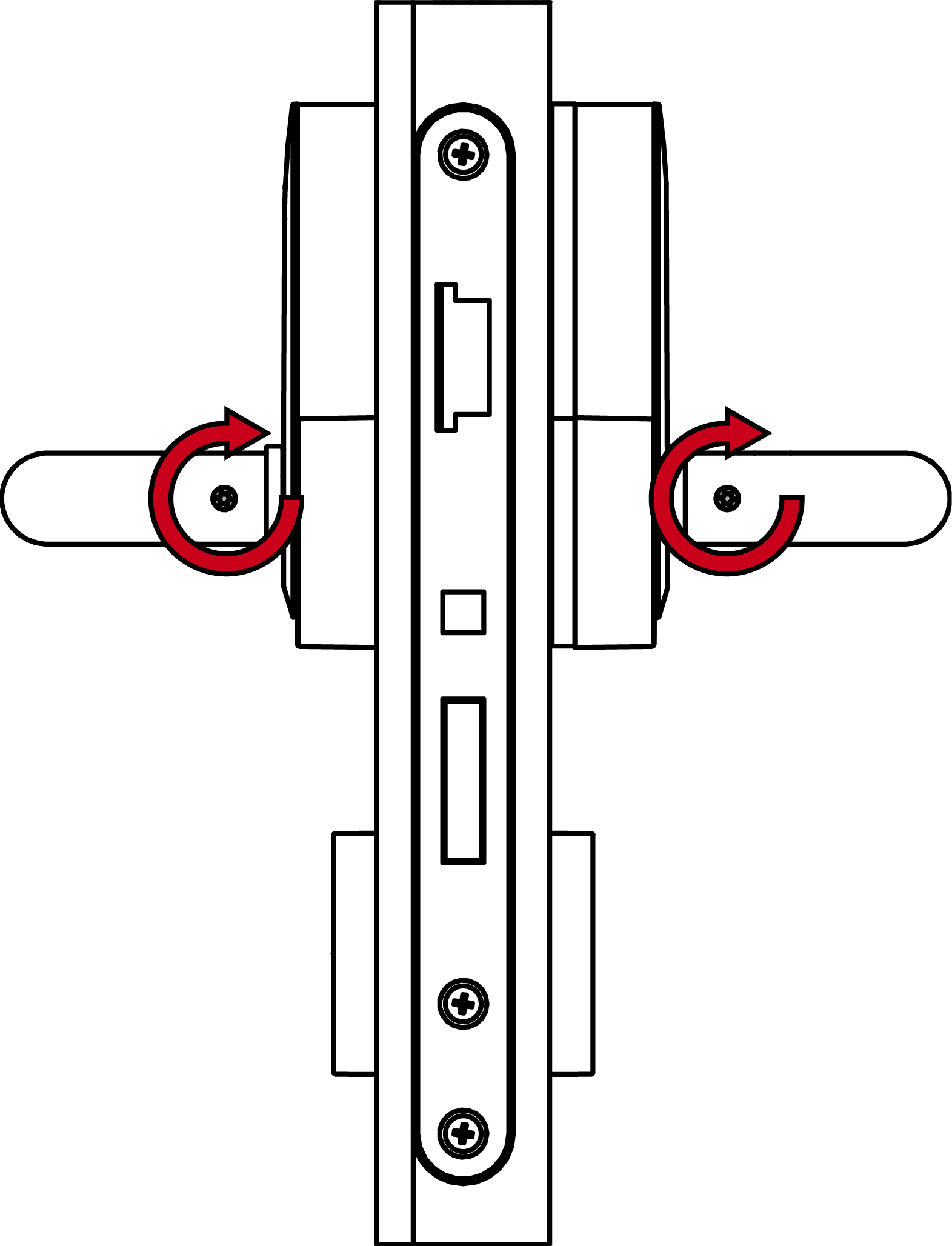

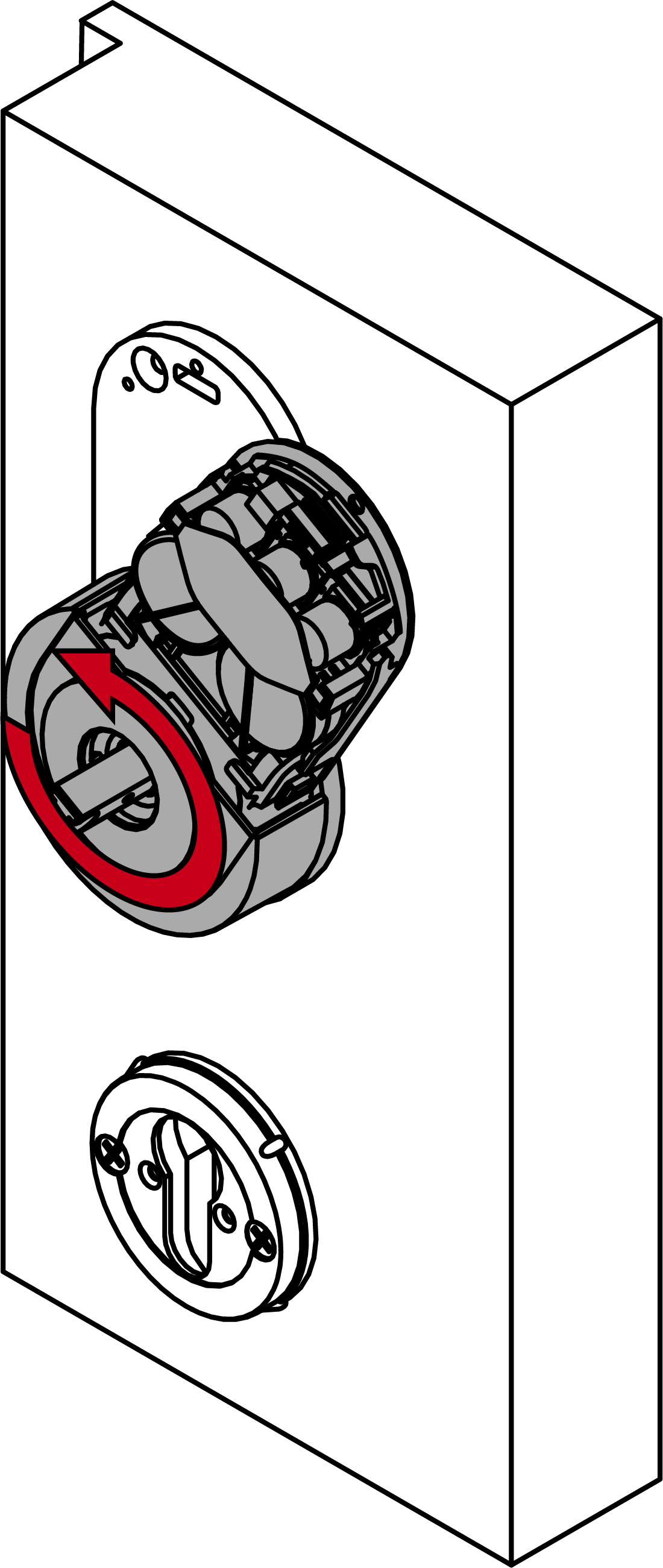

  43. Tournez la ferrure en ligne droite.

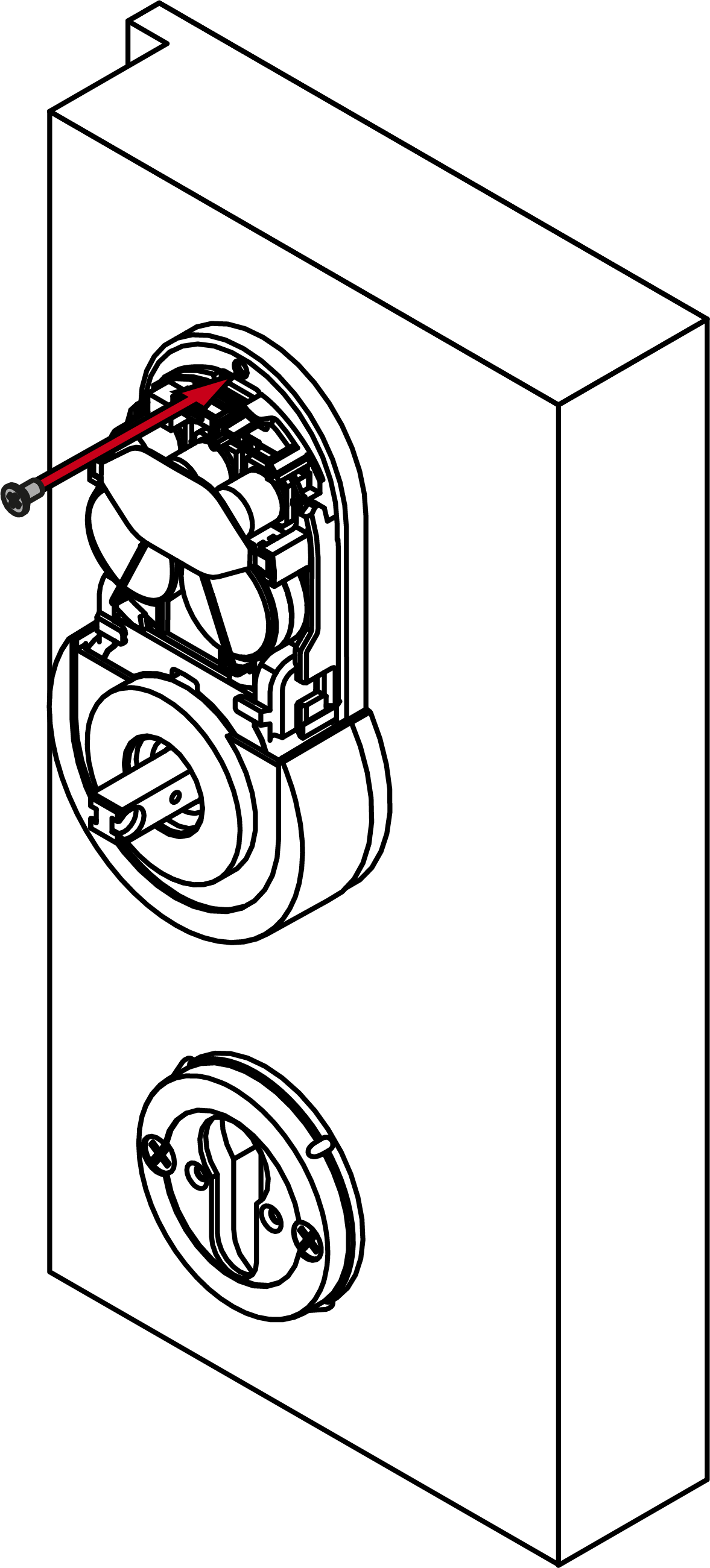

  45. Vissez la ferrure sur la plaque d’adaptation pour l’empêcher de tourner.
  47. Enfichez le cache de protection sur la ferrure.

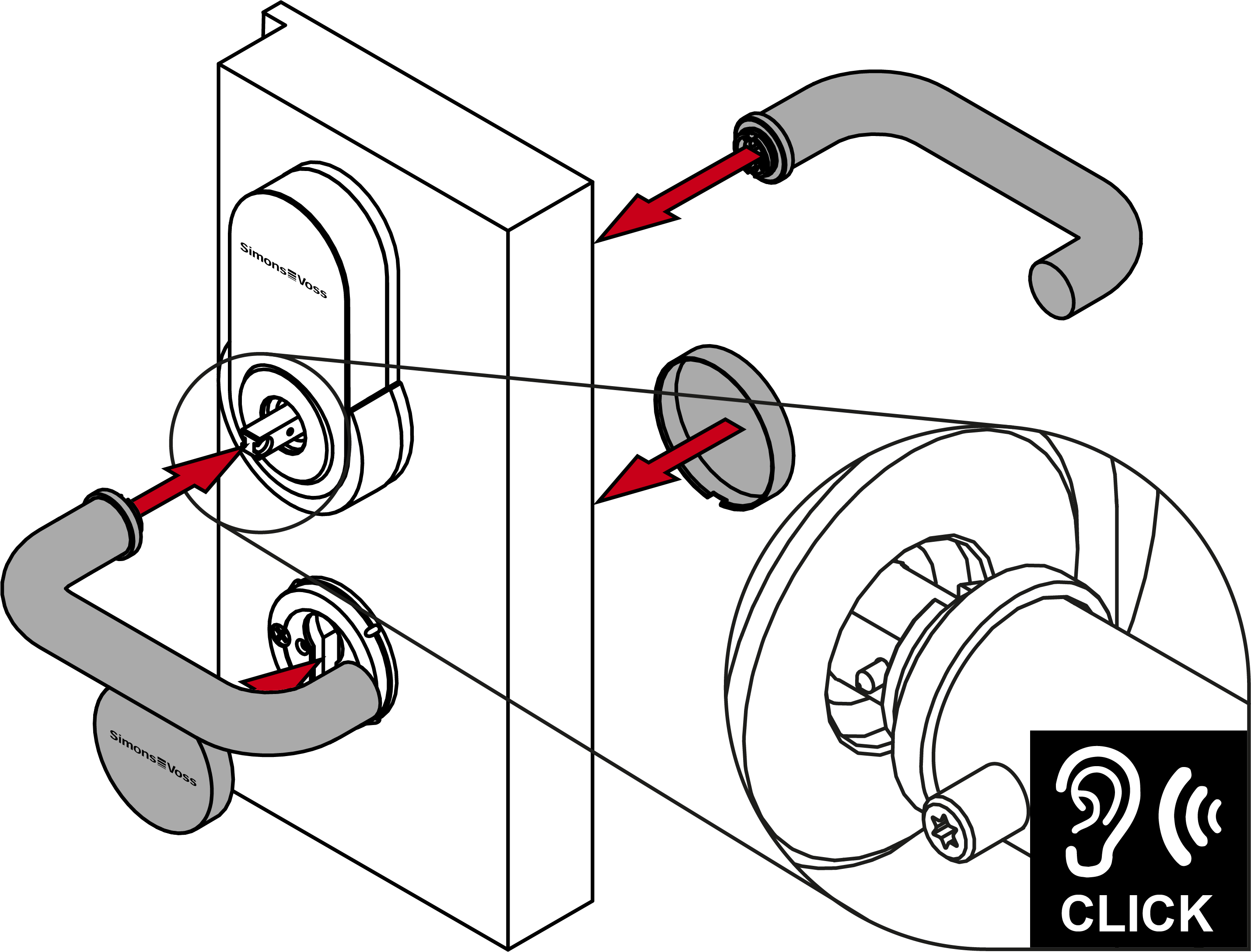

  49. Insérez les béquilles extérieures sur les ferrures.
  50. Enfichez les blindes sur les bases de rosace.
  52. Vissez les vis sans tête des deux béquilles (TX15, couple de serrage : 5,0 Nm).
  1. Le montage de la ferrure est terminé.
