Montage de la ferrure - SmartHandle numérique AX

  1. Porte prépercée.
  2. Tournevis PH2 présent.
  3. Tournevis TX15 présent.
  4. Pied à coulisse présent.
  5. Pince de préhension présente.

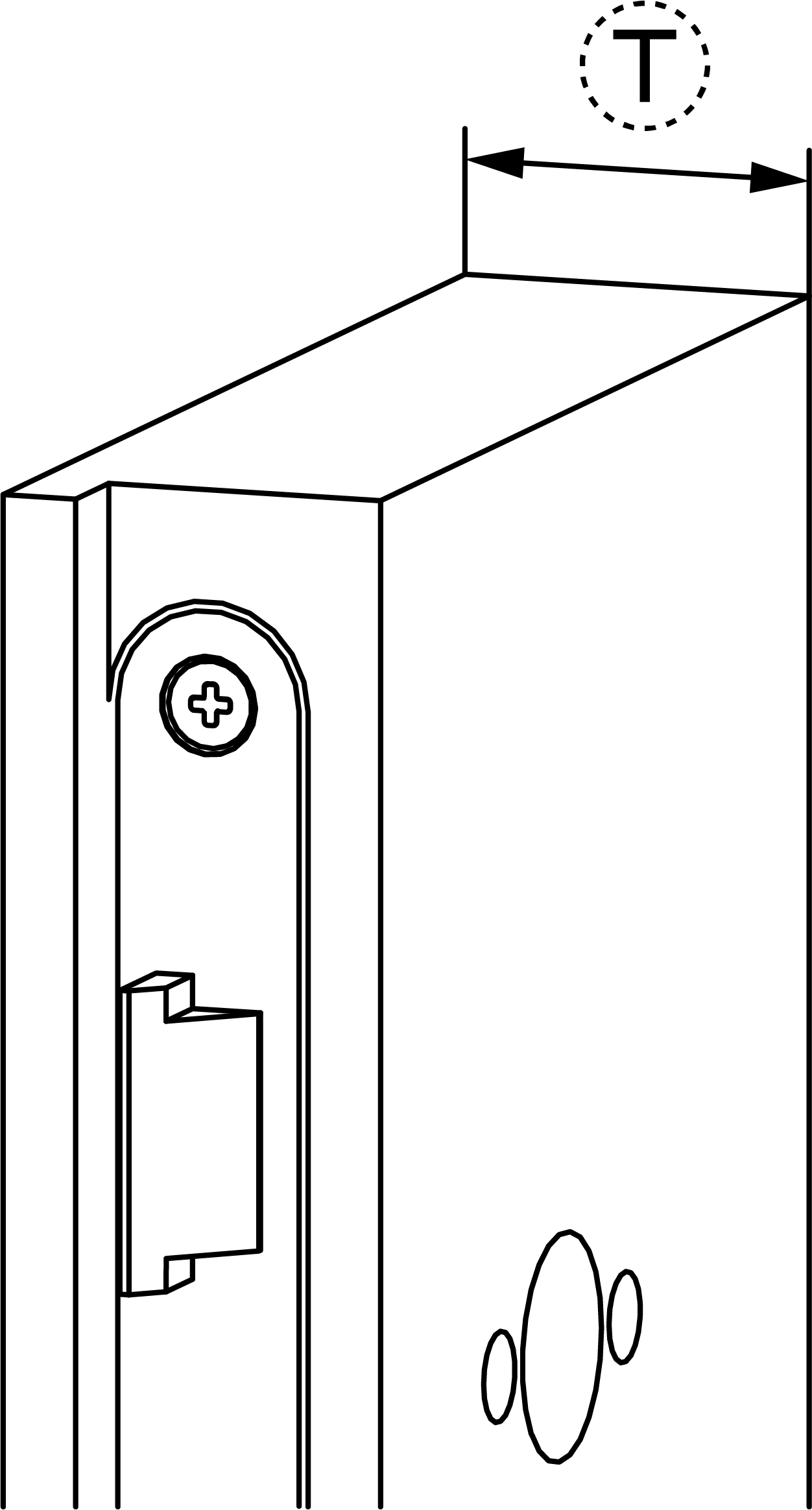

  1. Pour S, M et L : Mesurez l’épaisseur de la porte.
  3. Pour S, M et L : Déterminez les points de sectionnement sur les vis d’ajustage L1 et L2.
  6. Pour S, M et L : Raccourcissez les vis d’ajustage L1 et L2.

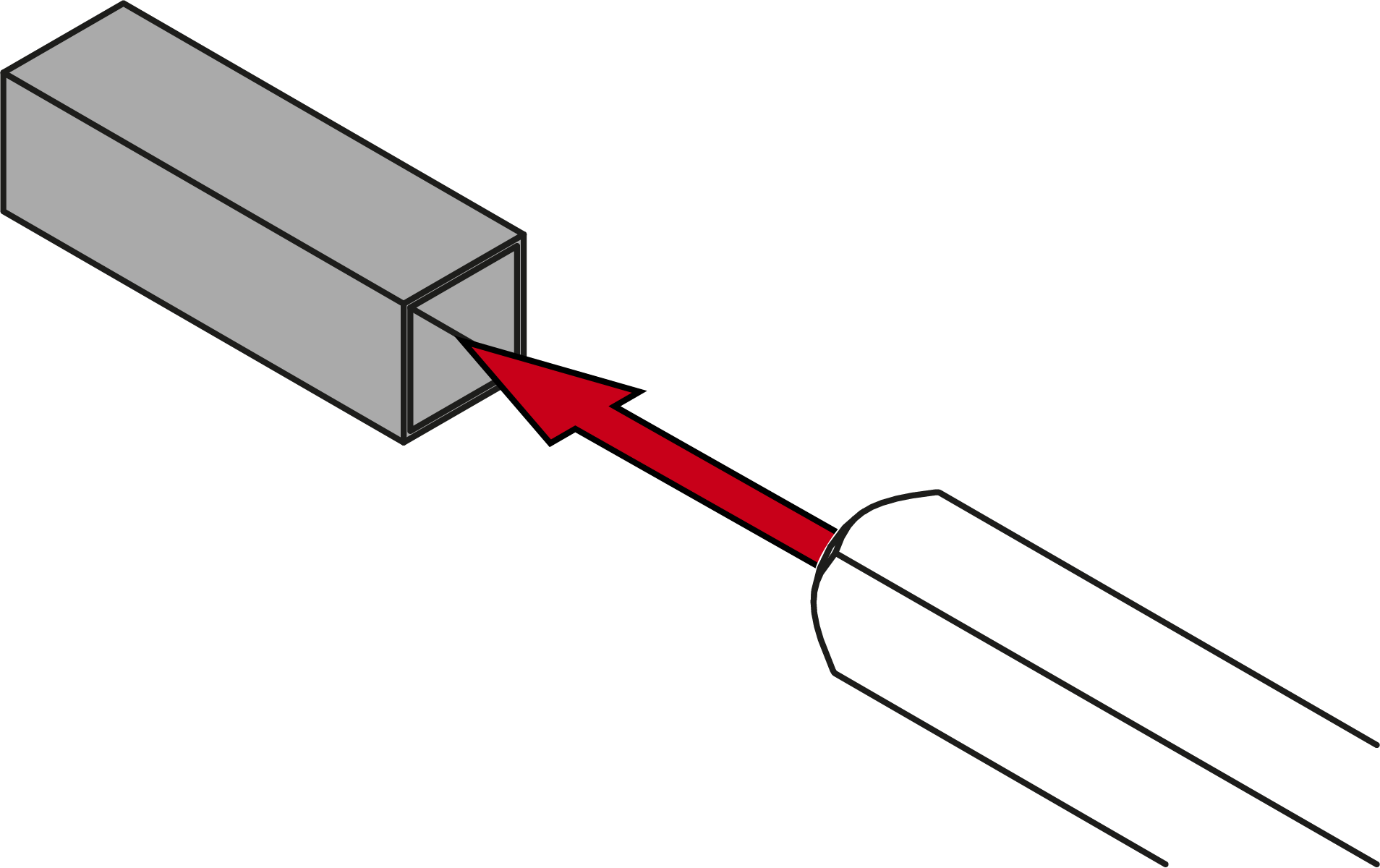

  8. Pour carré de 7 mm : Placez la douille d’adaptation dans le logement carré de la béquille intérieure de manière à ce que l’évidement soit orienté vers la vis sans tête.

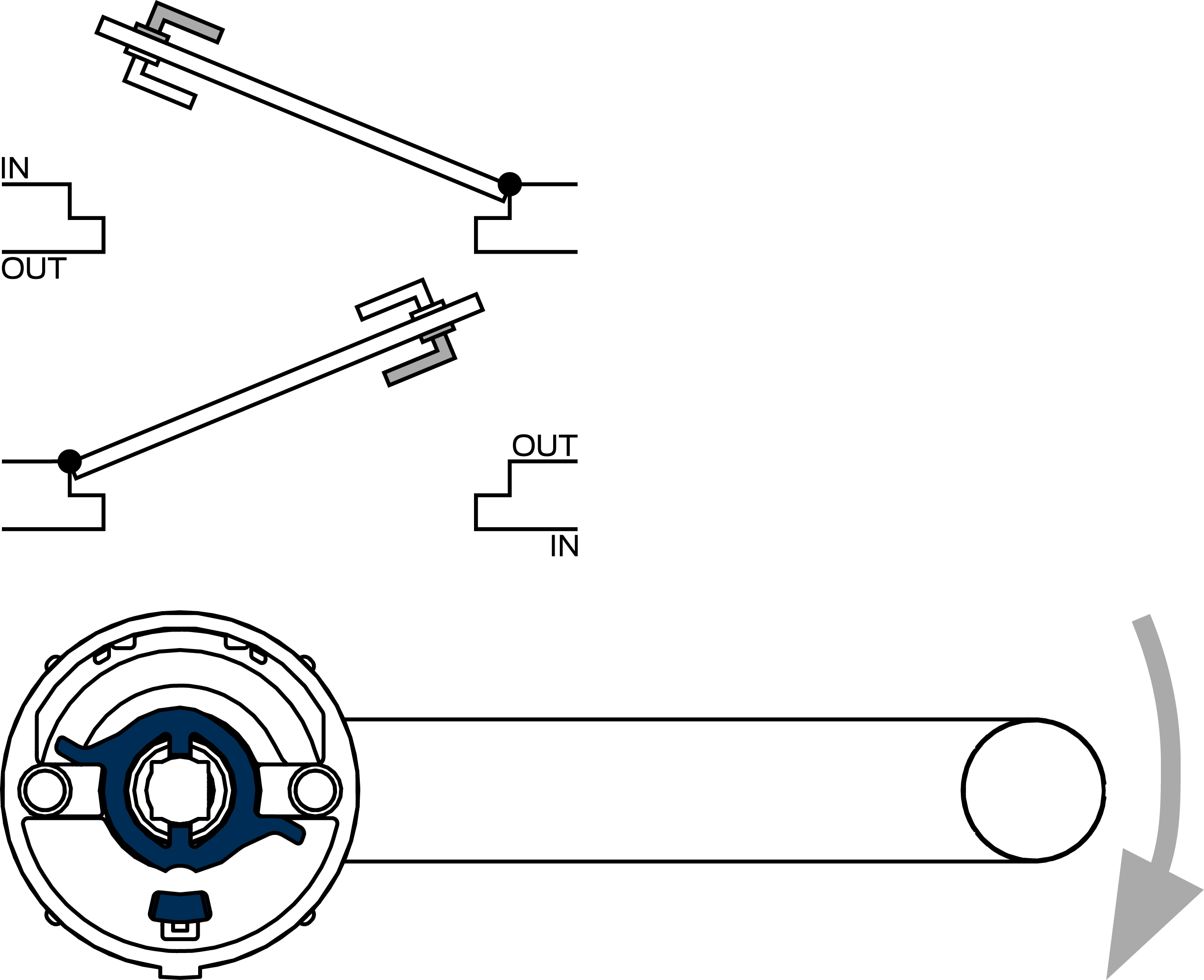

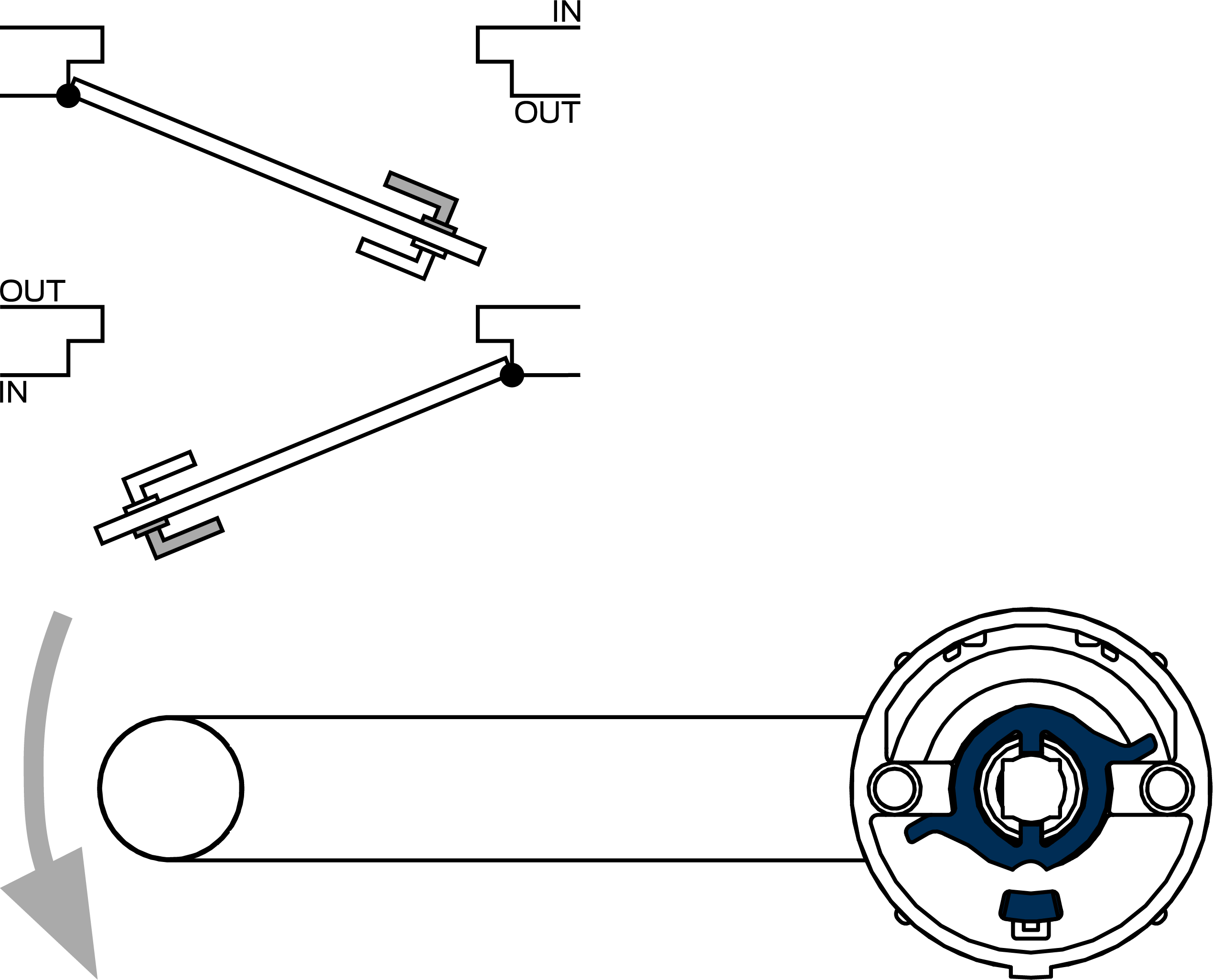

  10. Déterminez le sens de rotation de votre béquille intérieure vu de l’intérieur : Sens horaire (Clockwise = CW) ou sens antihoraire (Counter-clockwise = CCW).
  13. Insérez la plaquette adaptable dans la béquille intérieure.
  16. Appuyez la plaque à ressort d’un côté contre la plaquette adaptable de sorte que le ressort soit comprimé.
  18. Accrochez simultanément les panetons de la plaque à ressort dans le logement de la béquille intérieure.

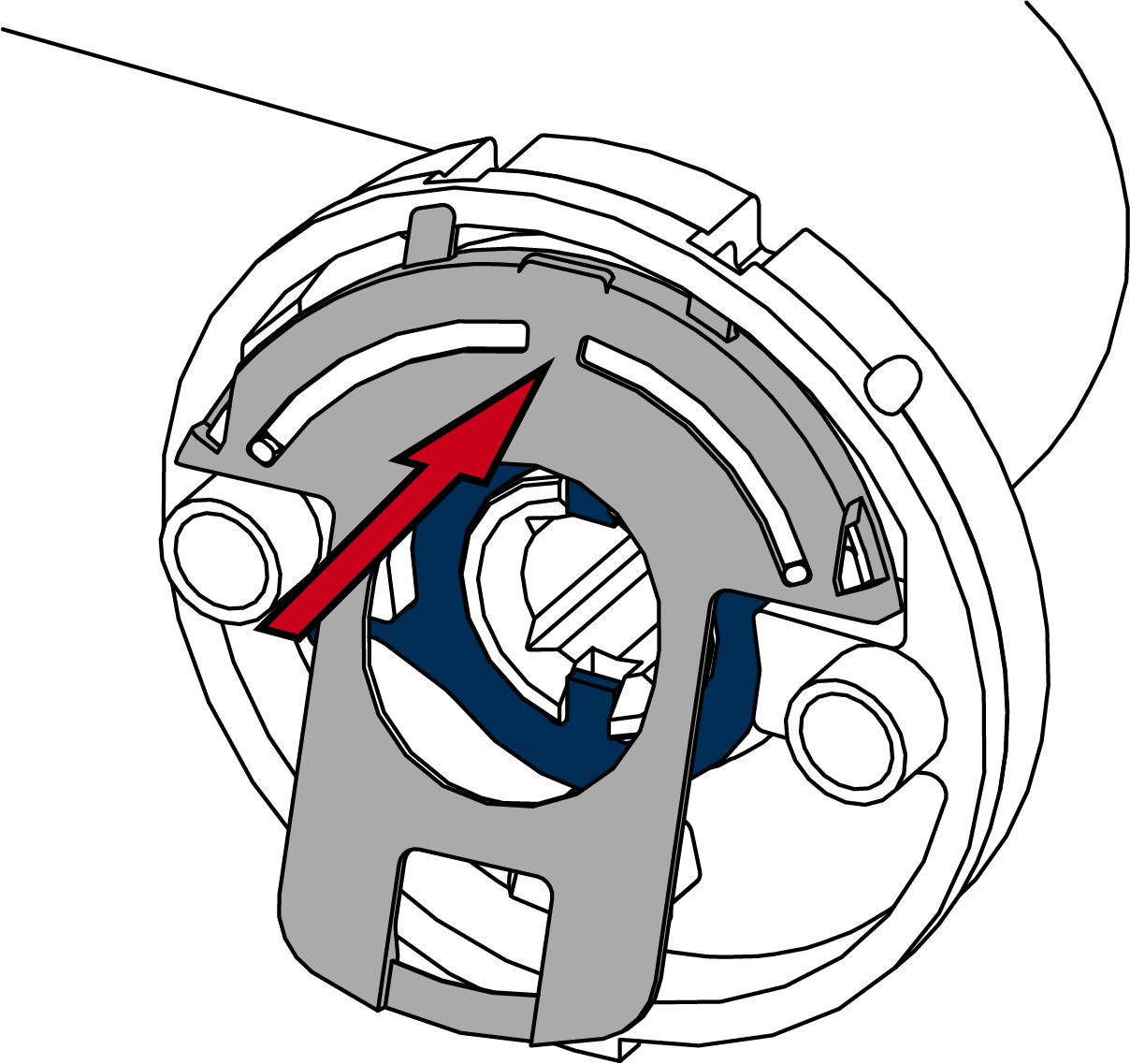

  20. Appuyez sur l’étrier de la plaque à ressort.
  22. La béquille intérieure est prête.
  24. Pour carré de 7 mm : Insérez la douille d’adaptation sur le côté du carré avec broche.

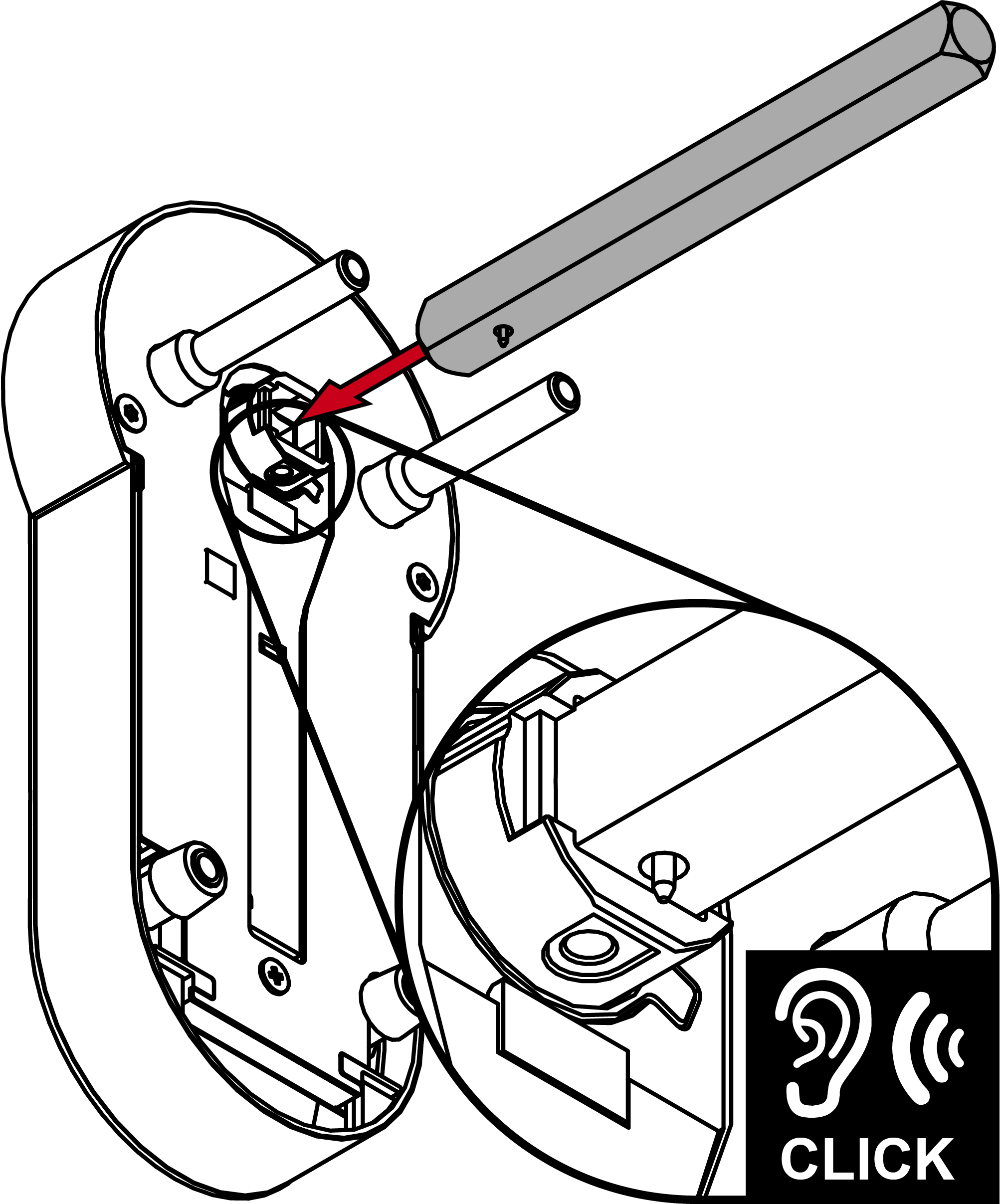

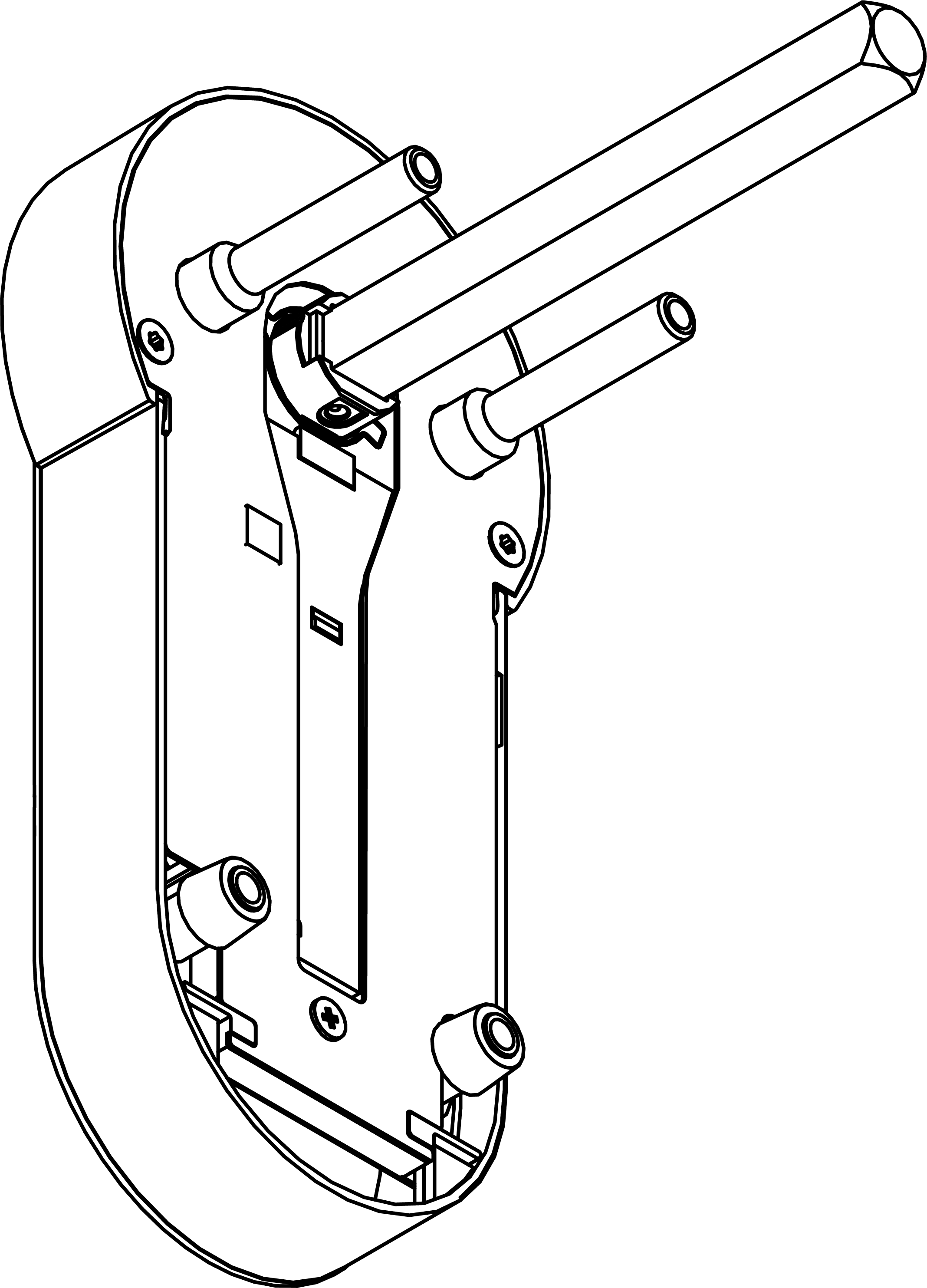

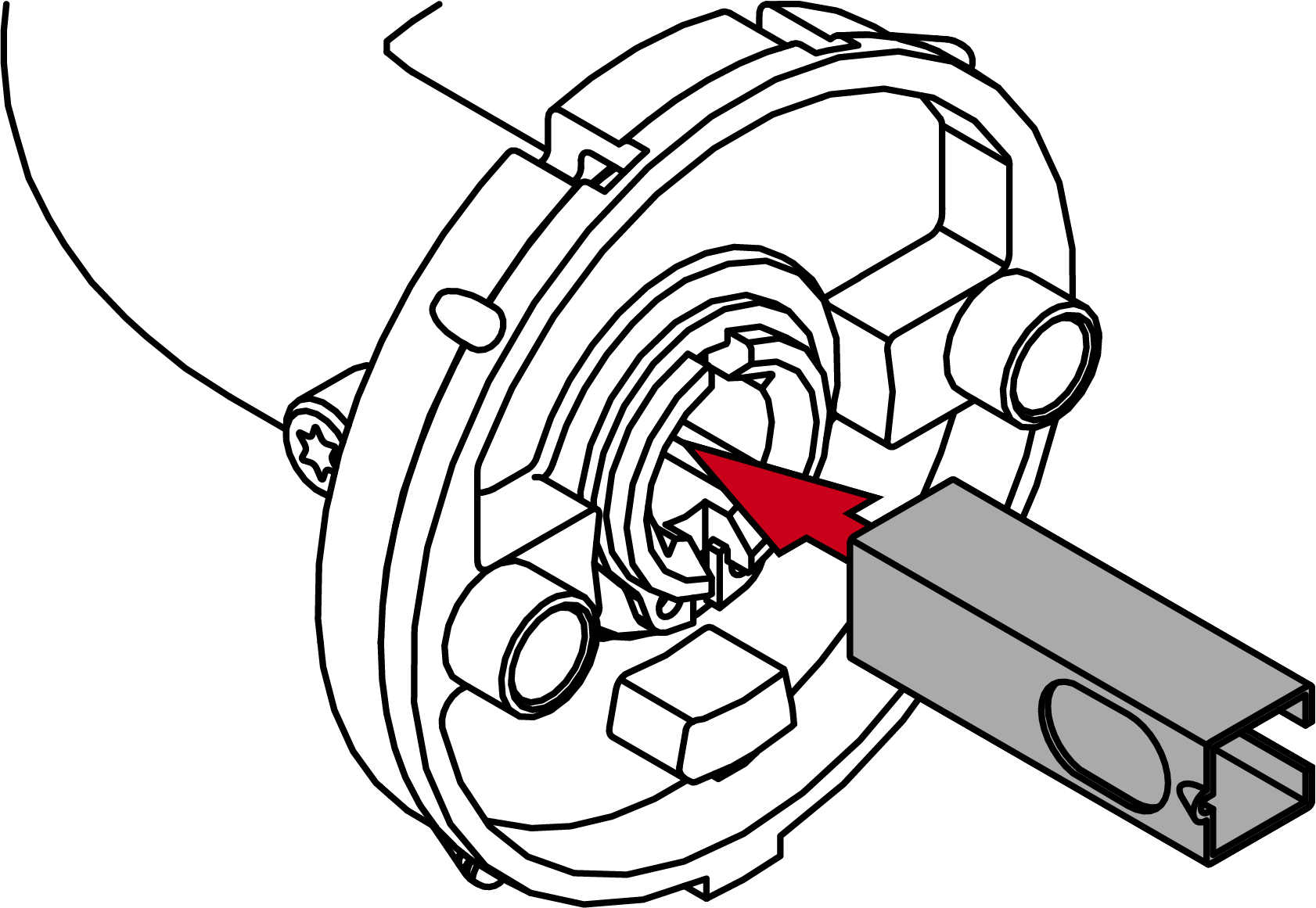

  26. Insérez le carré avec le côté broche dans la ferrure.
  27. La broche s’enclenche dans le logement.

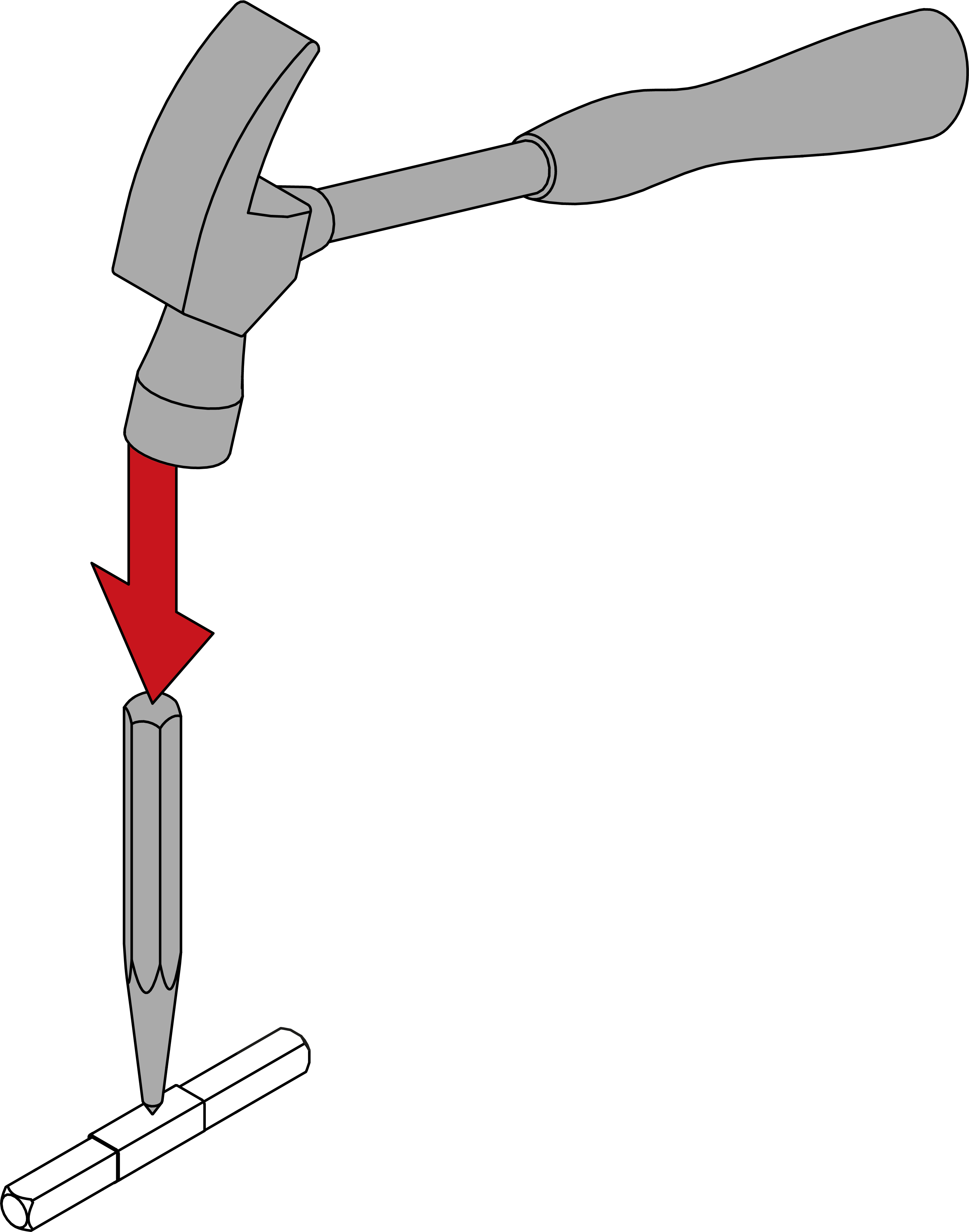

  30. Pour carrés de 8,5 mm et 10 mm : Faites glisser la douille de l’adaptateur au centre du carré. À l’aide d’un pointeau et d’un marteau, faites un creux dans la douille de l’adaptateur pour l’empêcher de glisser.

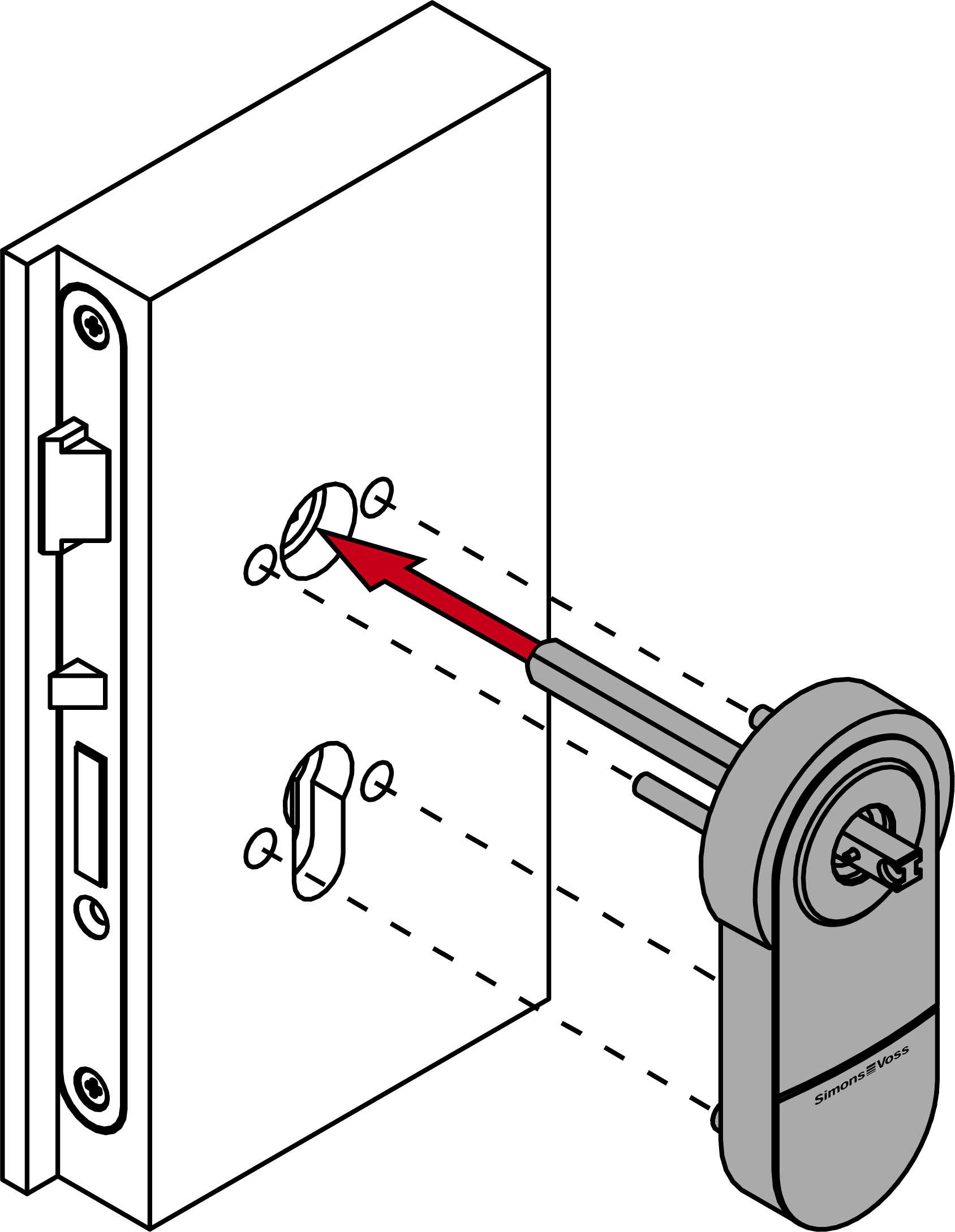

  33. Insérez la ferrure avec le carré dans la porte.

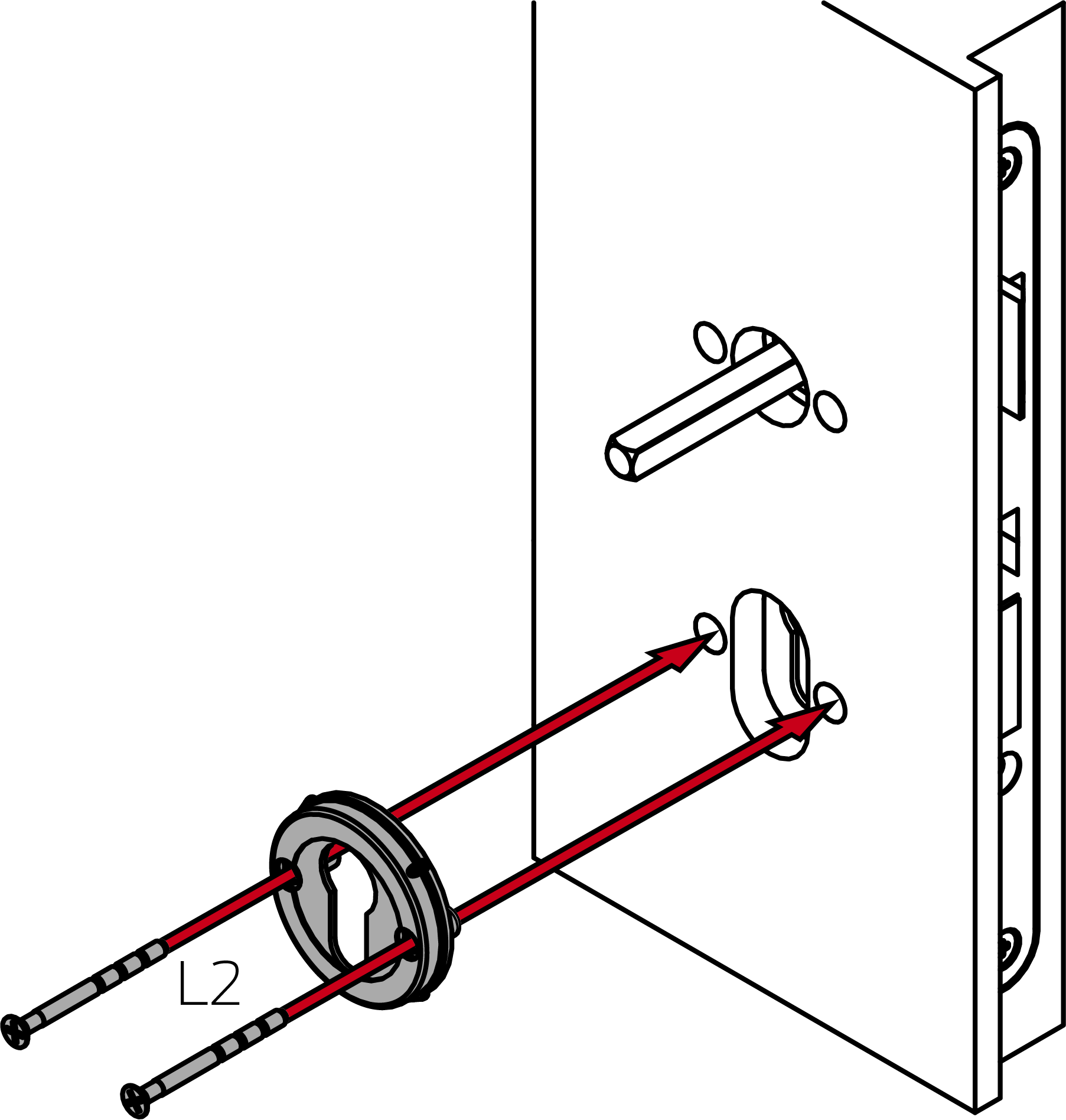

  35. Vissez la base de la rosace sur l’ouverture du cylindre de fermeture à l’aide des vis L2 (PH2, couple : 1,1 Nm).

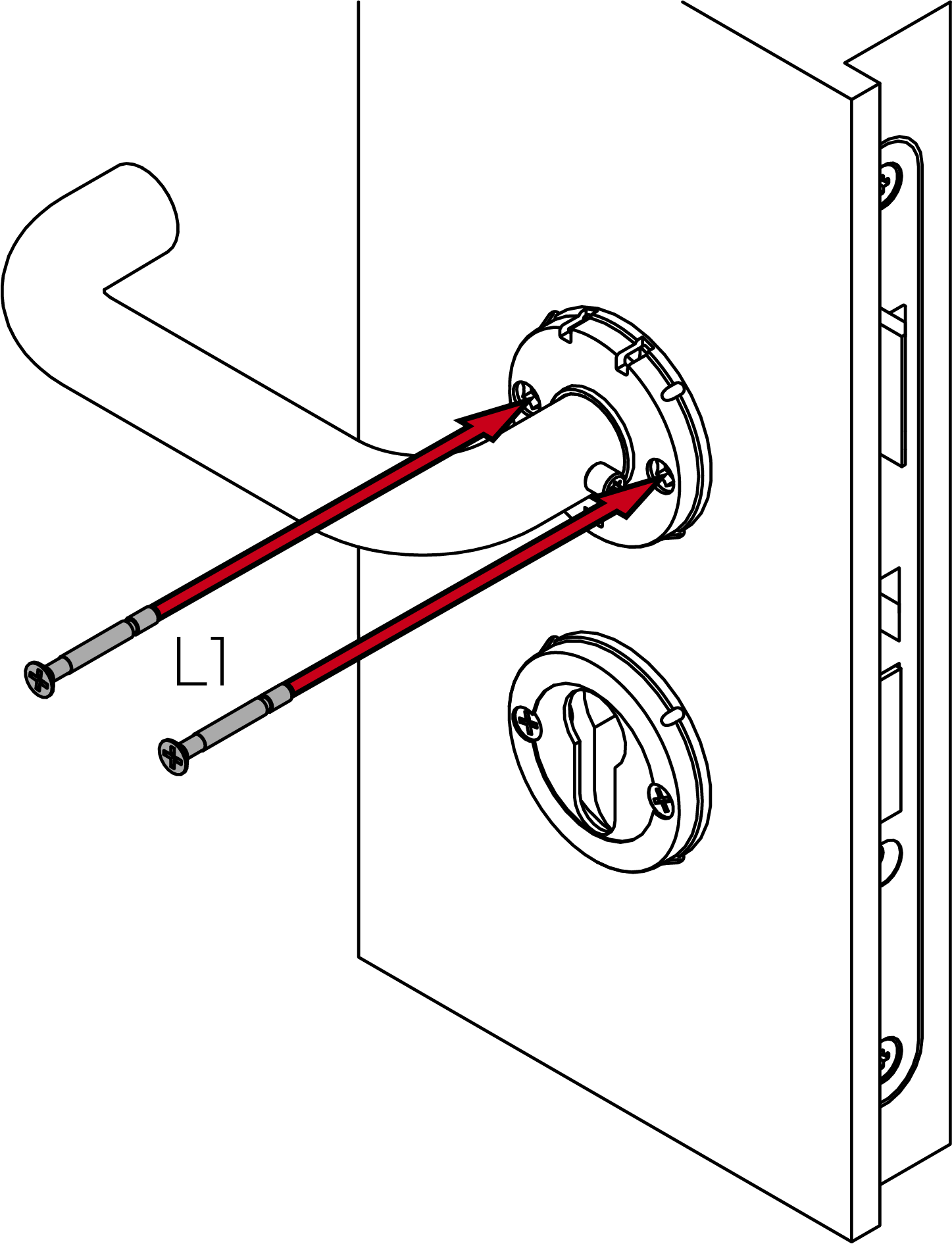

  37. Fixez la béquille intérieure à l’aide des vis L1 (PH2, couple 1,1 Nm).

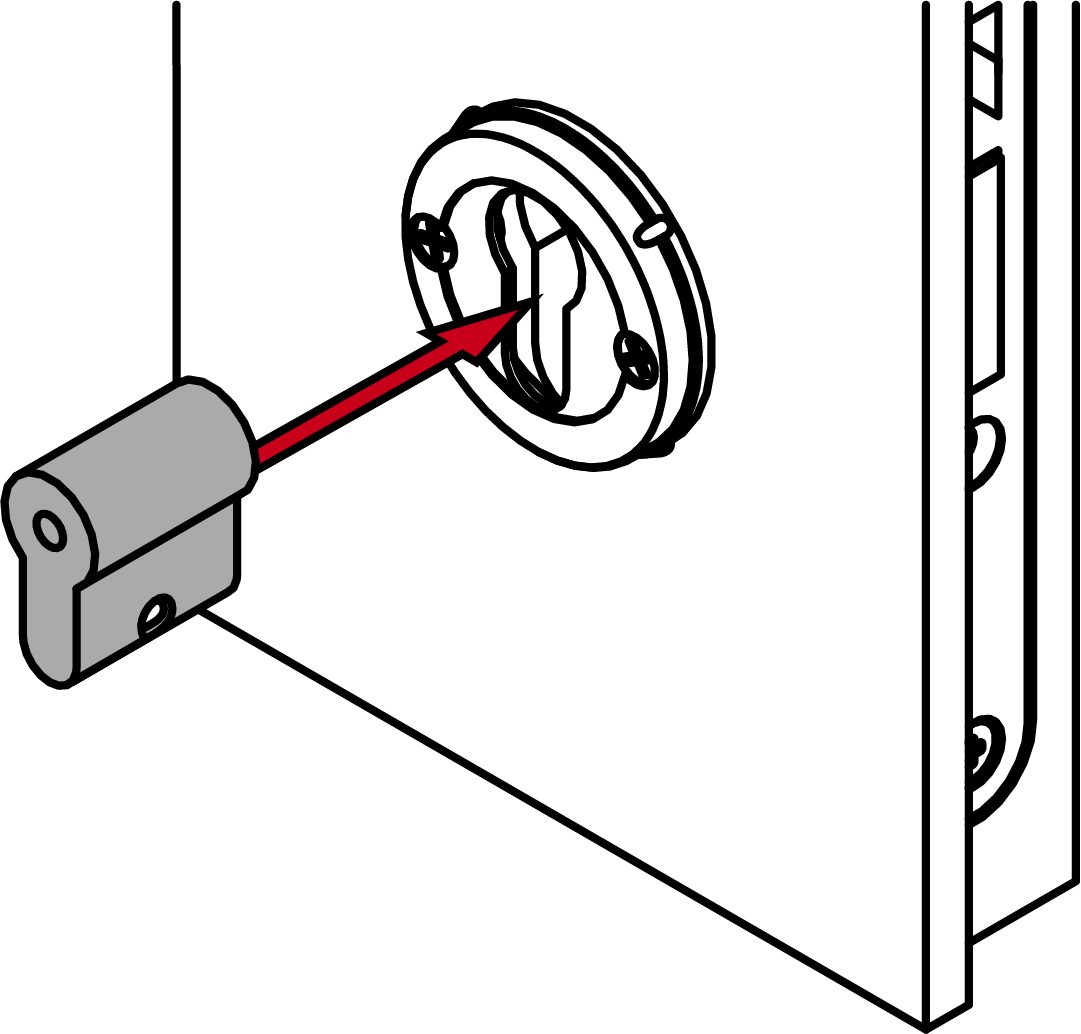

  39. Pour FH : Insérez le cylindre borgne.

  40. NOTE

    notice

    Guider le cylindre aveugle dans le trou avec un tournevis

    Il est particulièrement difficile de positionner correctement le cylindre aveugle lorsque les portes sont épaisses.

    1. Insérez un tournevis dans le trou du cylindre aveugle.
    2. Positionnez le cylindre aveugle au moyen du tournevis.

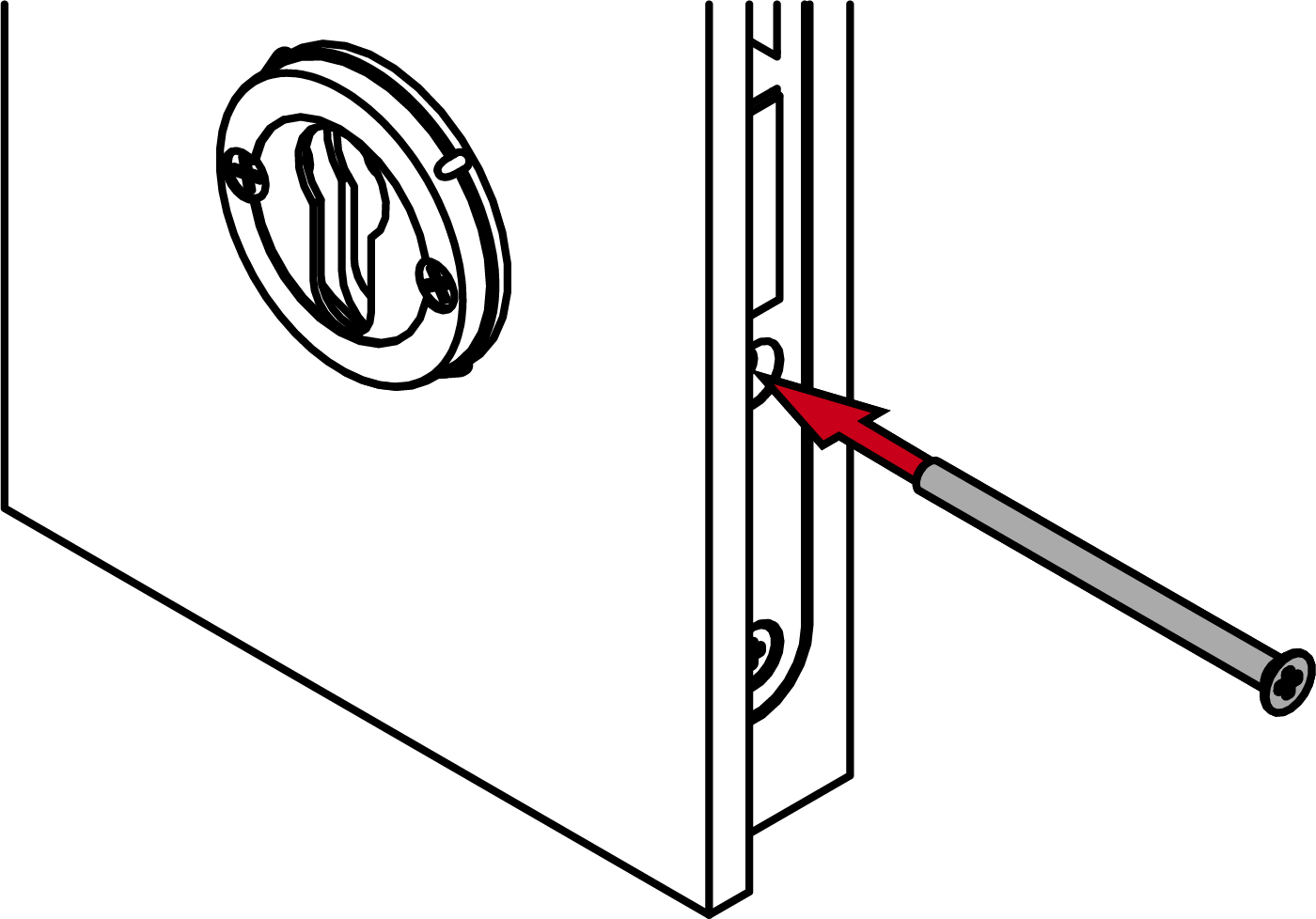

  43. Pour FH : Vissez le cylindre borgne (PH2, couple de serrage : 1,1 Nm).

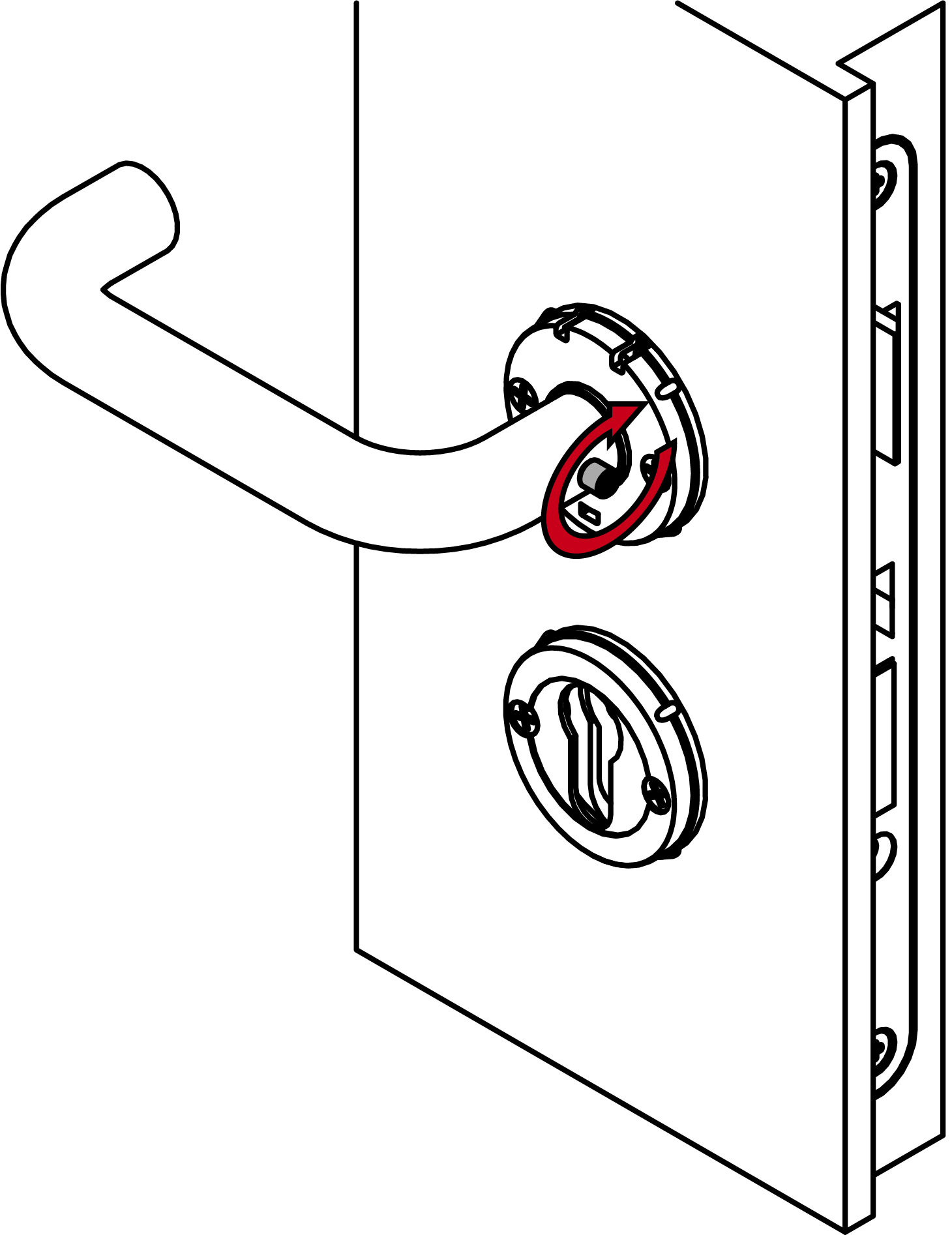

  45. Vissez la vis sans tête de la béquille intérieure (TX15, couple 5,0 Nm).

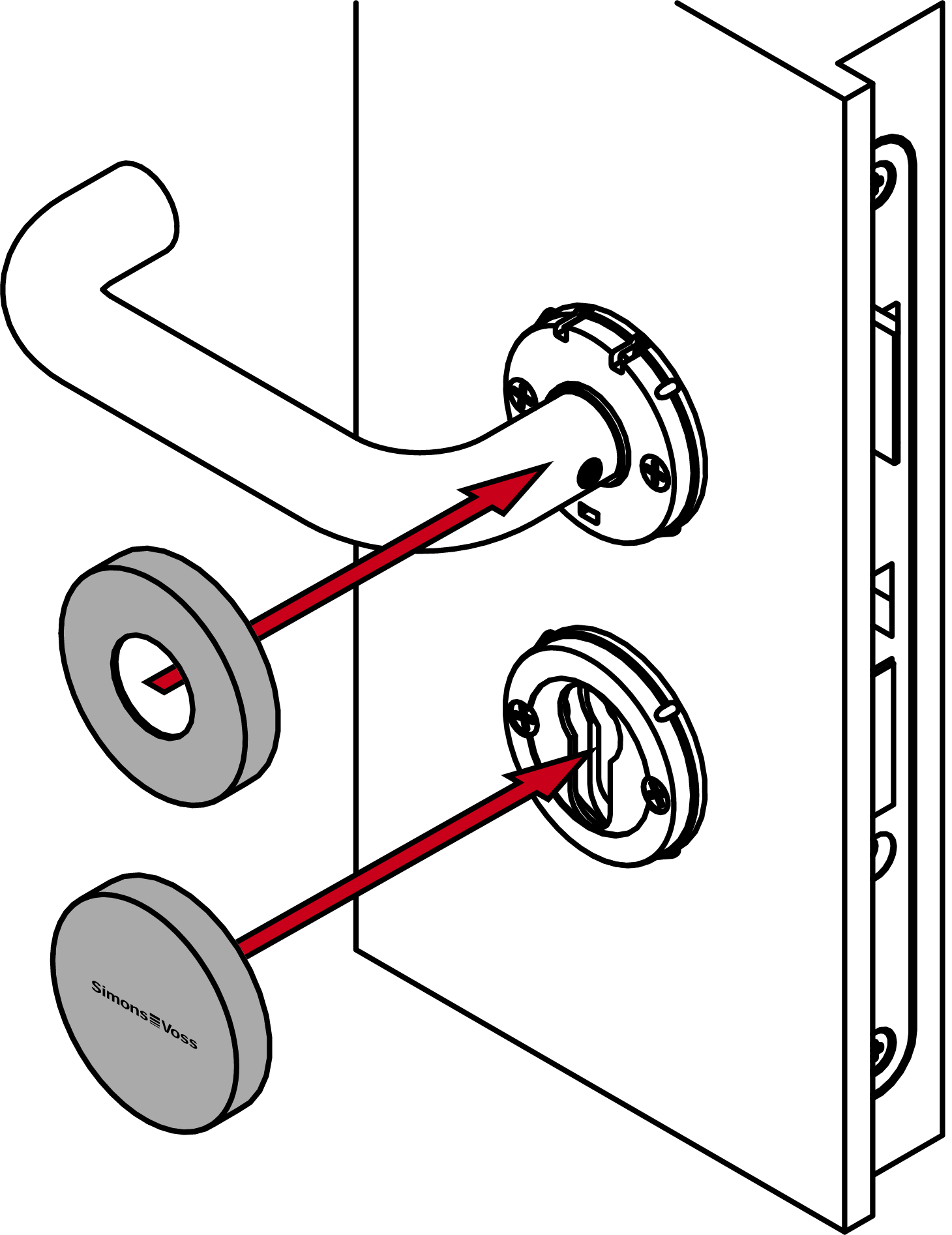

  47. Placez les deux blindes avec l’encoche vers le bas sur la base de la rosace et la béquille intérieure.

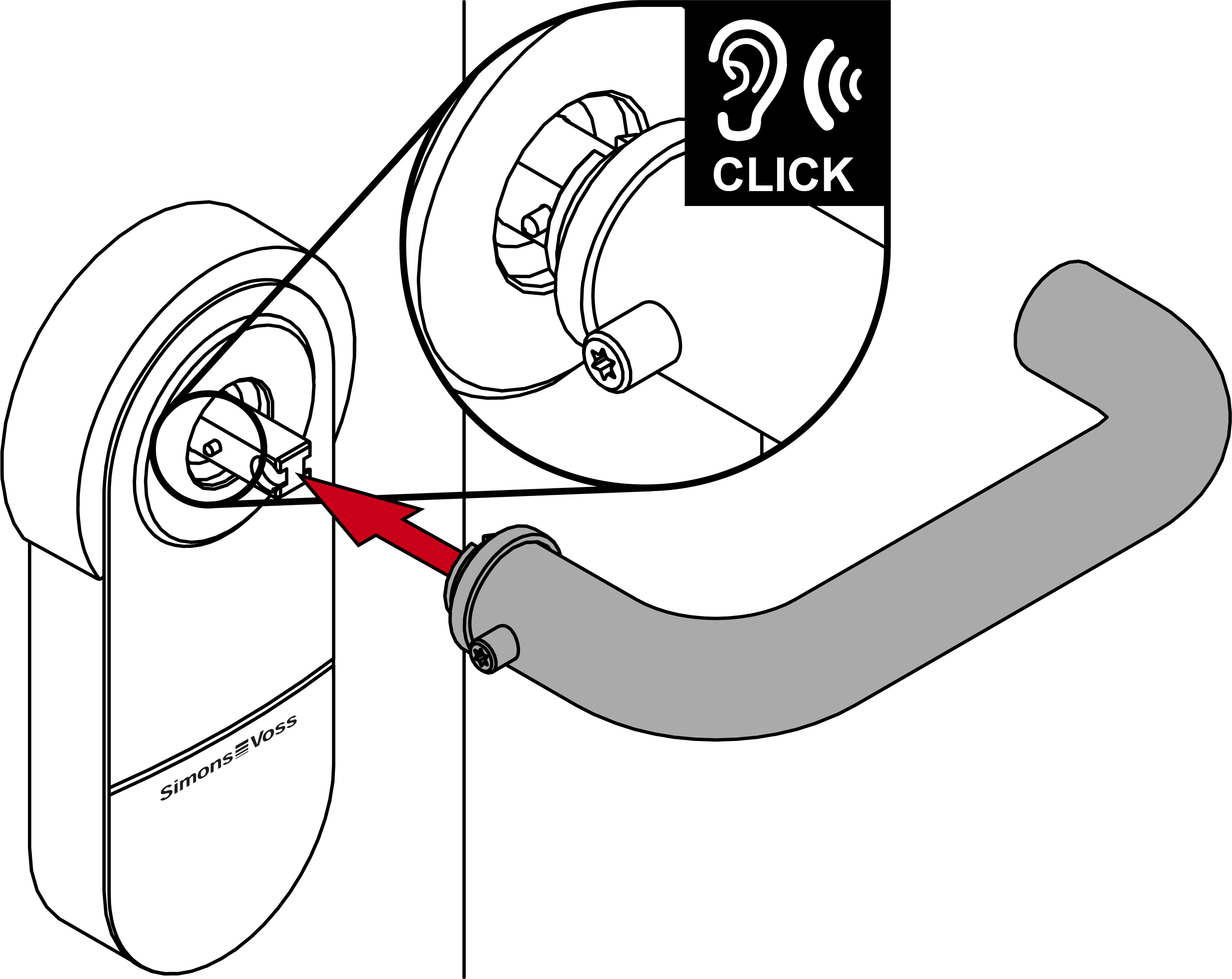

  49. Insérez la béquille extérieure sur la ferrure.

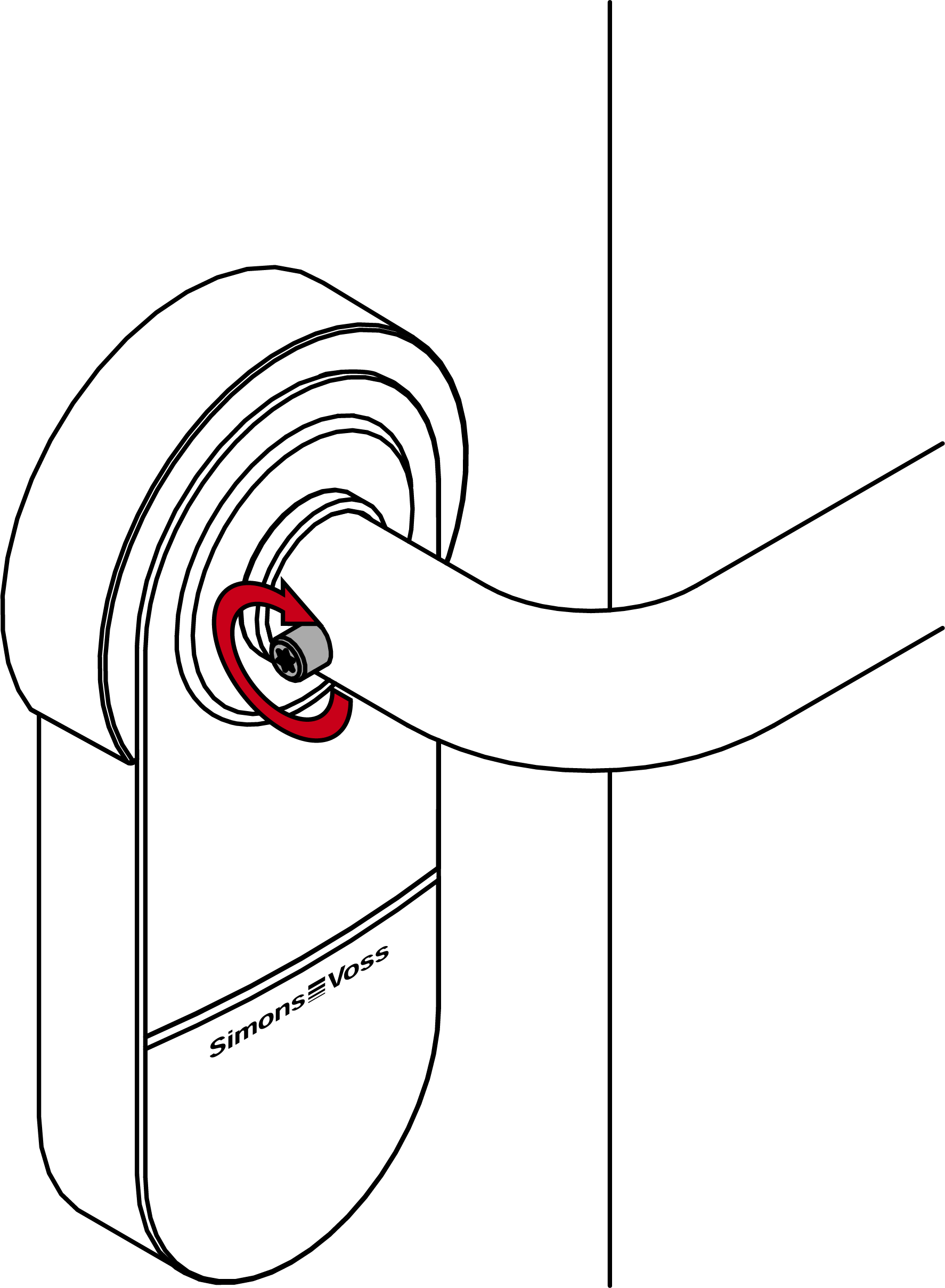

  51. Vissez la vis sans tête de la béquille extérieure (TX15, couple : 5,0 Nm).
  1. Le montage de la ferrure est terminé.
