Préparation de la porte (gabarit de perçage) - SmartHandle numérique AX

  1. Stylo ou pointe à tracer présent.
  2. Gabarit de perçage disponible (voir Gabarit de perçage pour la variante A0 (montage lecteur haut)).
  3. Perceuse présente.
  4. Présence d’un foret approprié (en fonction du diamètre du trou de la serrure à mortaise : 8,5 mm/9,5 mm/10,5 mm).
  5. Tournevis PH2 présent.
  1. Insérez le carré dans la serrure à mortaise.

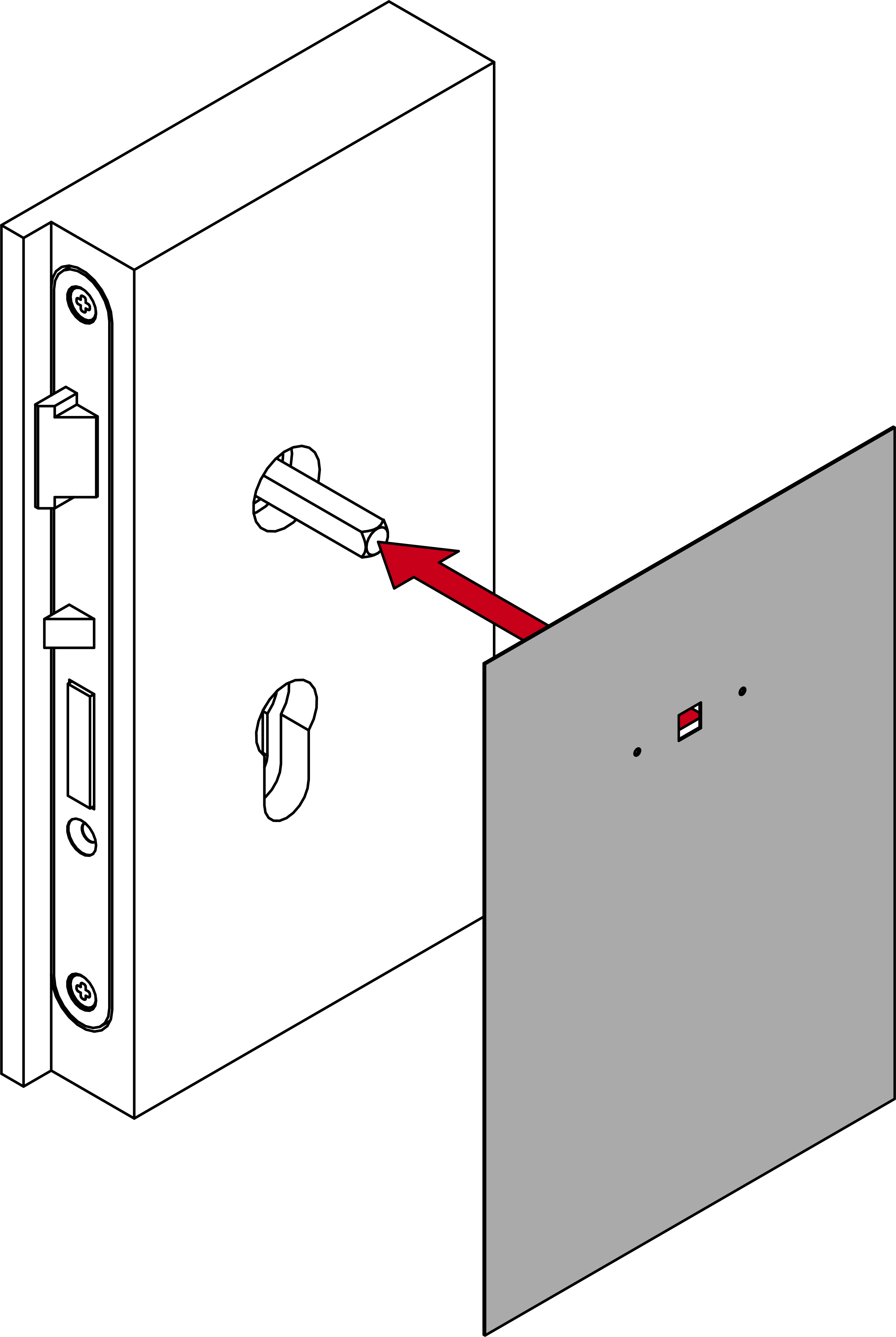

  3. Placez le gabarit de perçage sur le carré.
  5. Alignez le gabarit de perçage verticalement à l’aide de l’échelle imprimée.
  6. Marquez les points à percer sur la porte.
  8. Enlevez le gabarit de perçage.

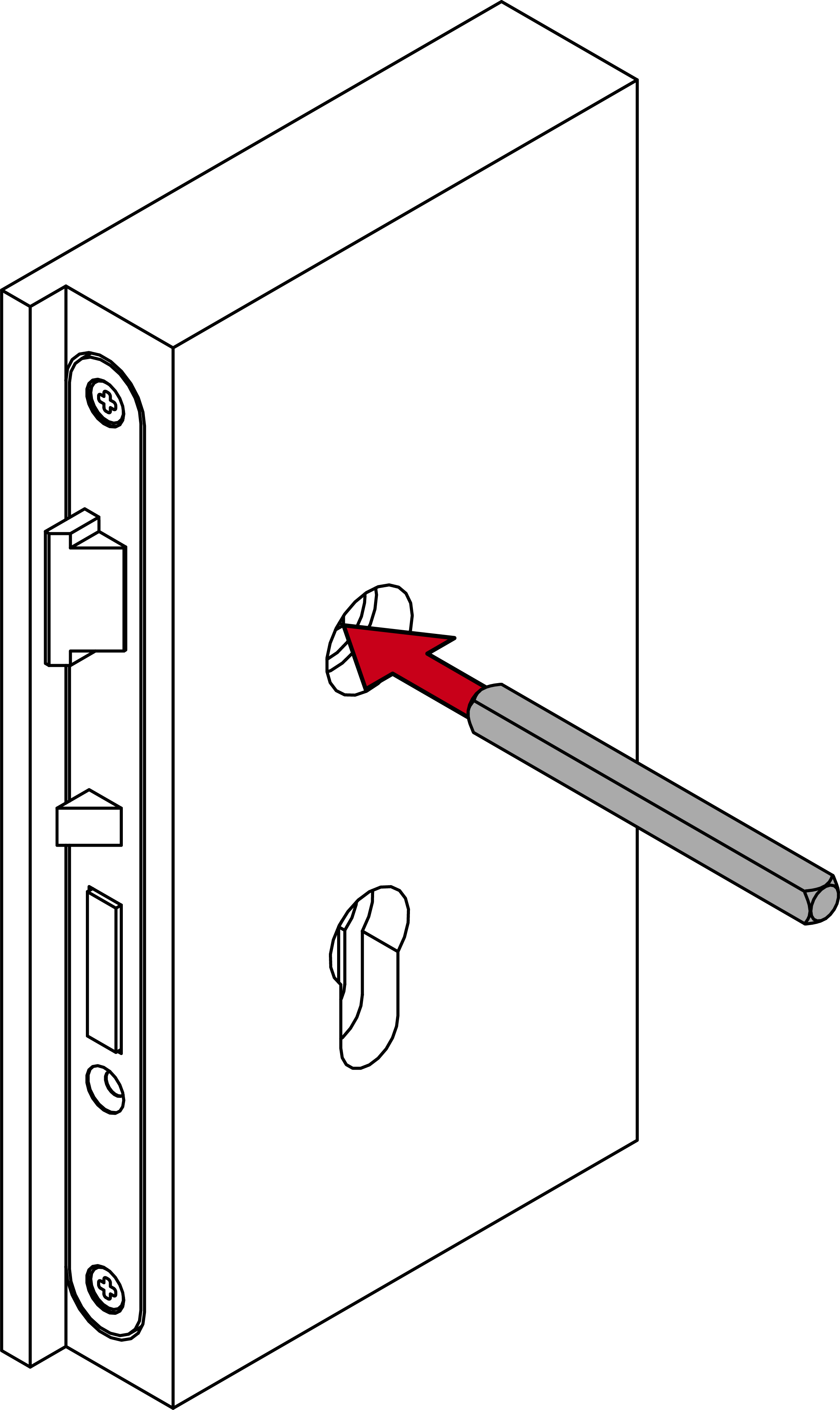

  10. Enlevez le carré.

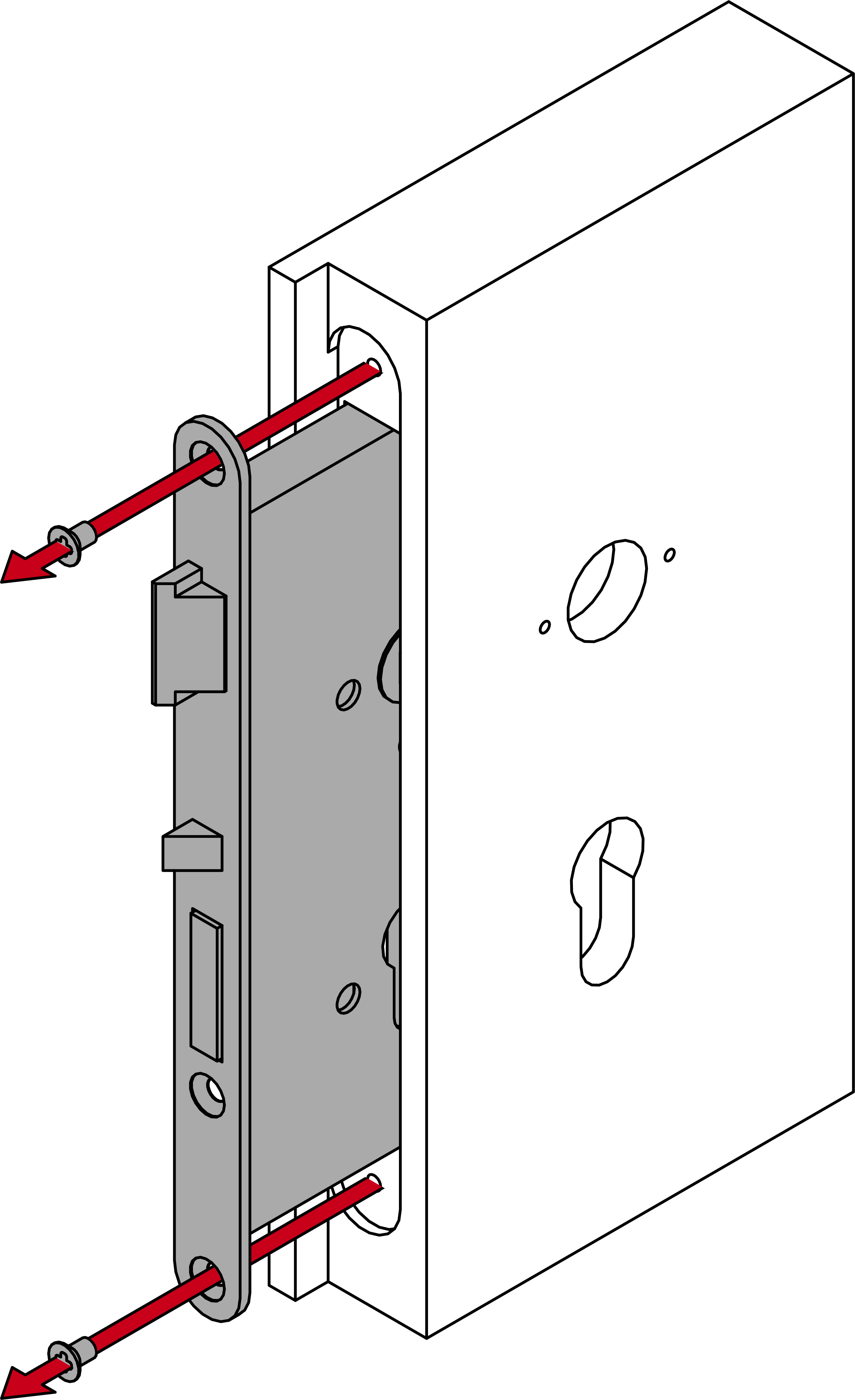

  12. Démontez la serrure à mortaise (PH2).

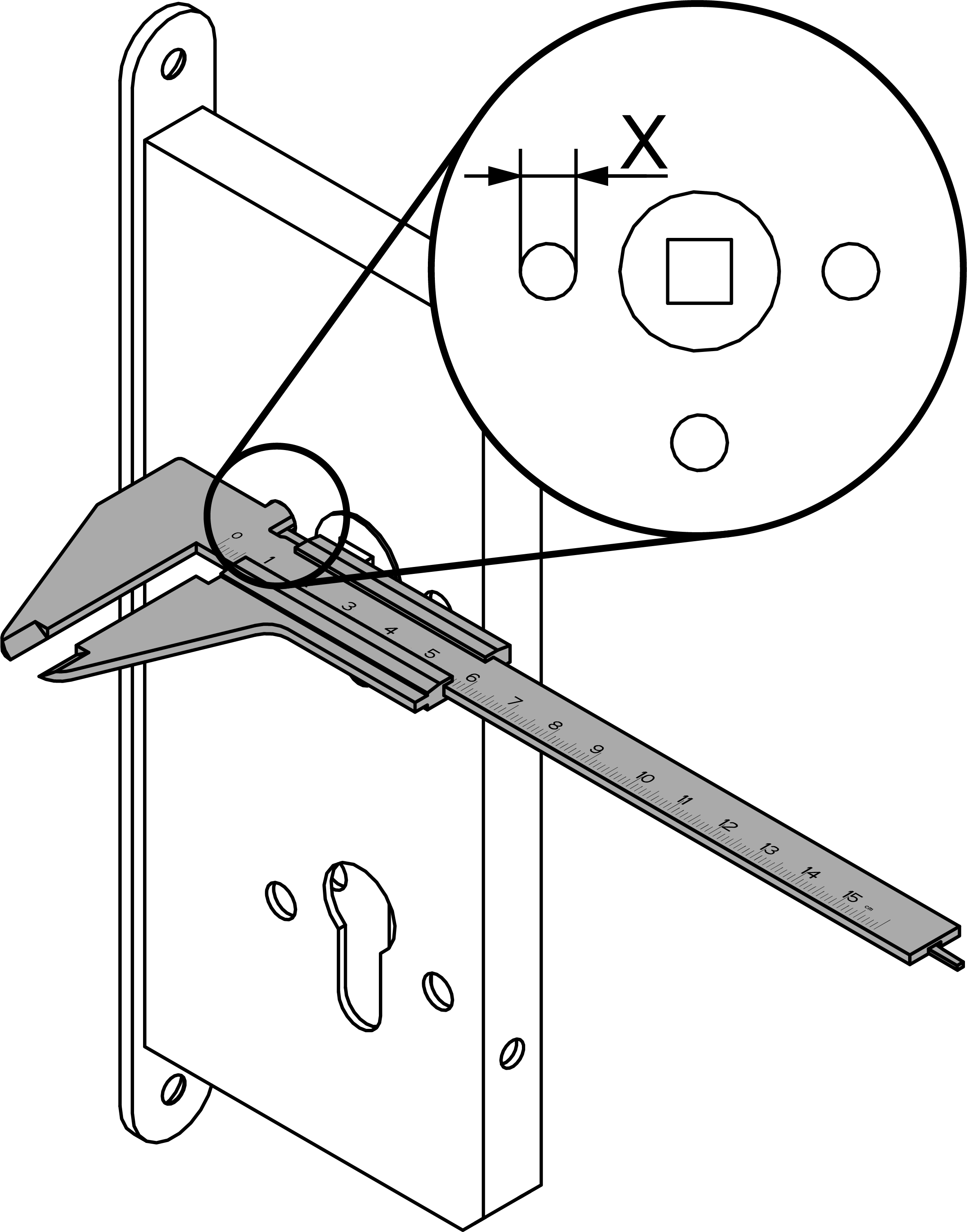

  14. Mesurez le diamètre des trous de fixation.

  15. Ø trous de fixation

    Foret requis

    5,5 mm – 6,3 mm

    8,5 mm

    6,4 mm – 7,3 mm

    8,5 mm

    7,4 mm – 8,7 mm

    9,5 mm

    ≥ 8,8 mm

    10,5 mm

  16. Utilisez le diamètre mesuré pour déterminer le foret requis.

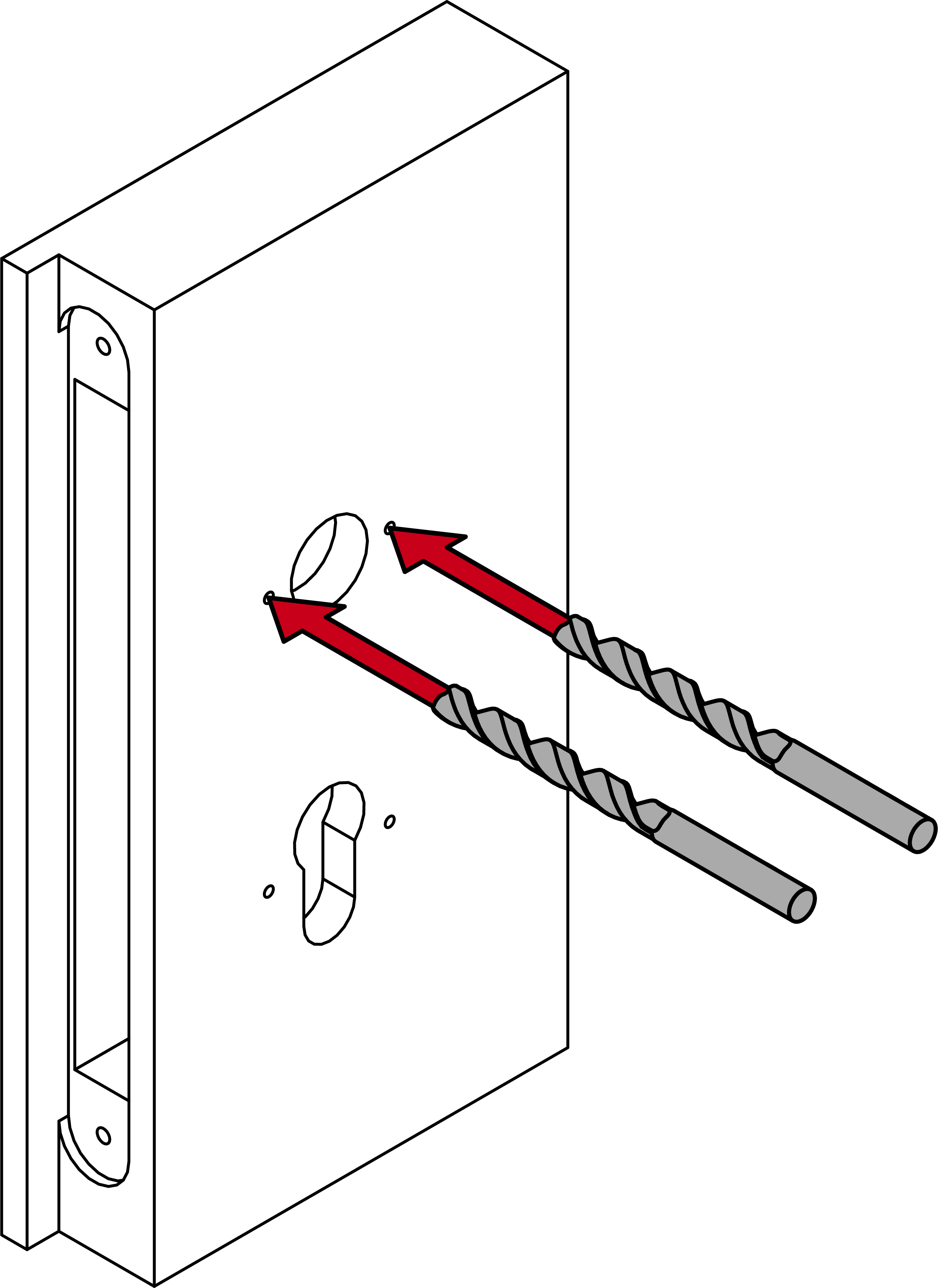

  17. Percez les trous nécessaires.

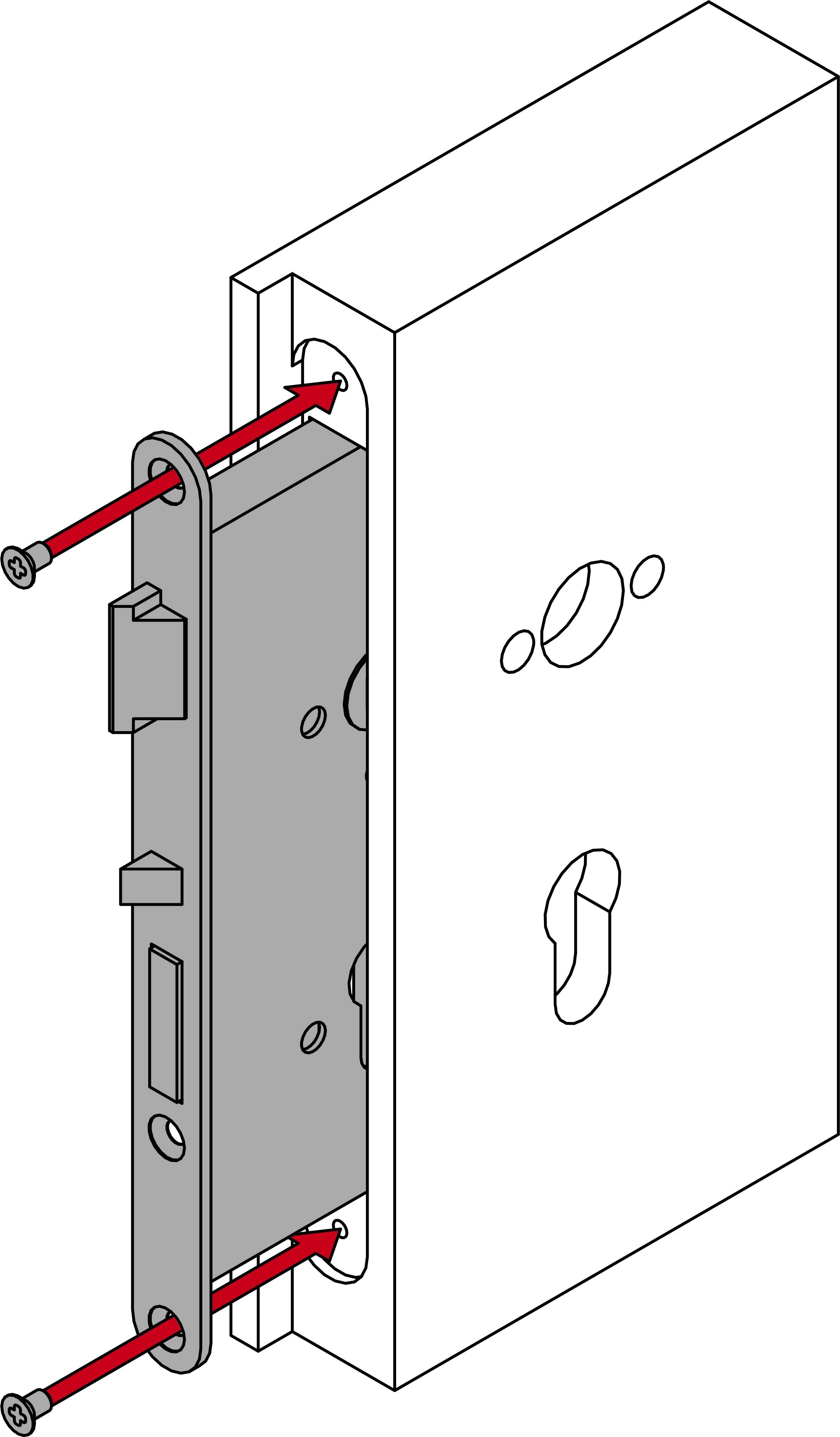

  19. Montez la serrure à mortaise (PH2).
