Montage de la ferrure - SmartHandle numérique AX

  1. Porte prépercée.
  2. Tournevis PH2 présent.
  3. Tournevis TX15 présent.

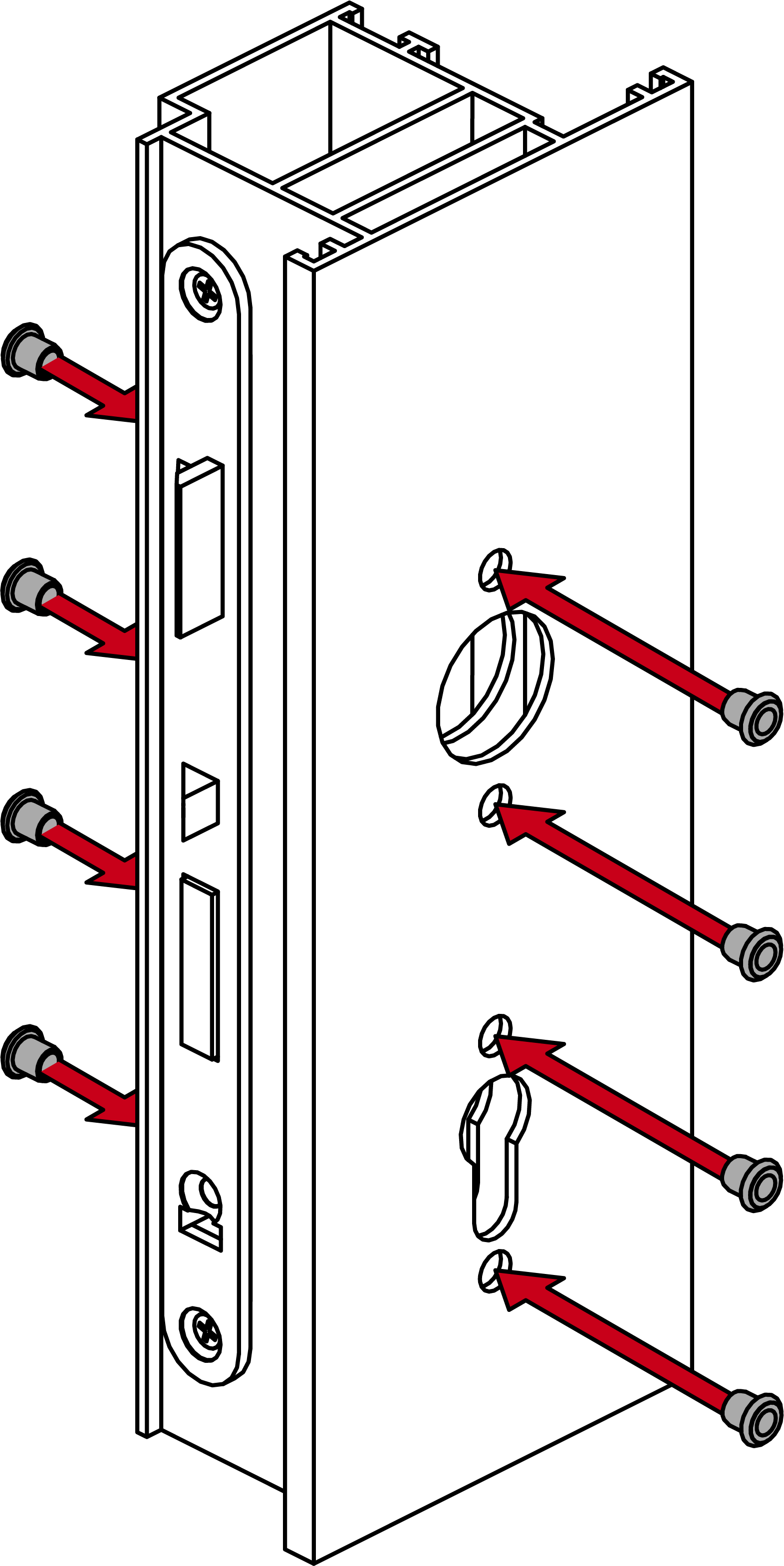

  1. Insérez les écrous à rivet borgne fournis dans le cadre de porte.

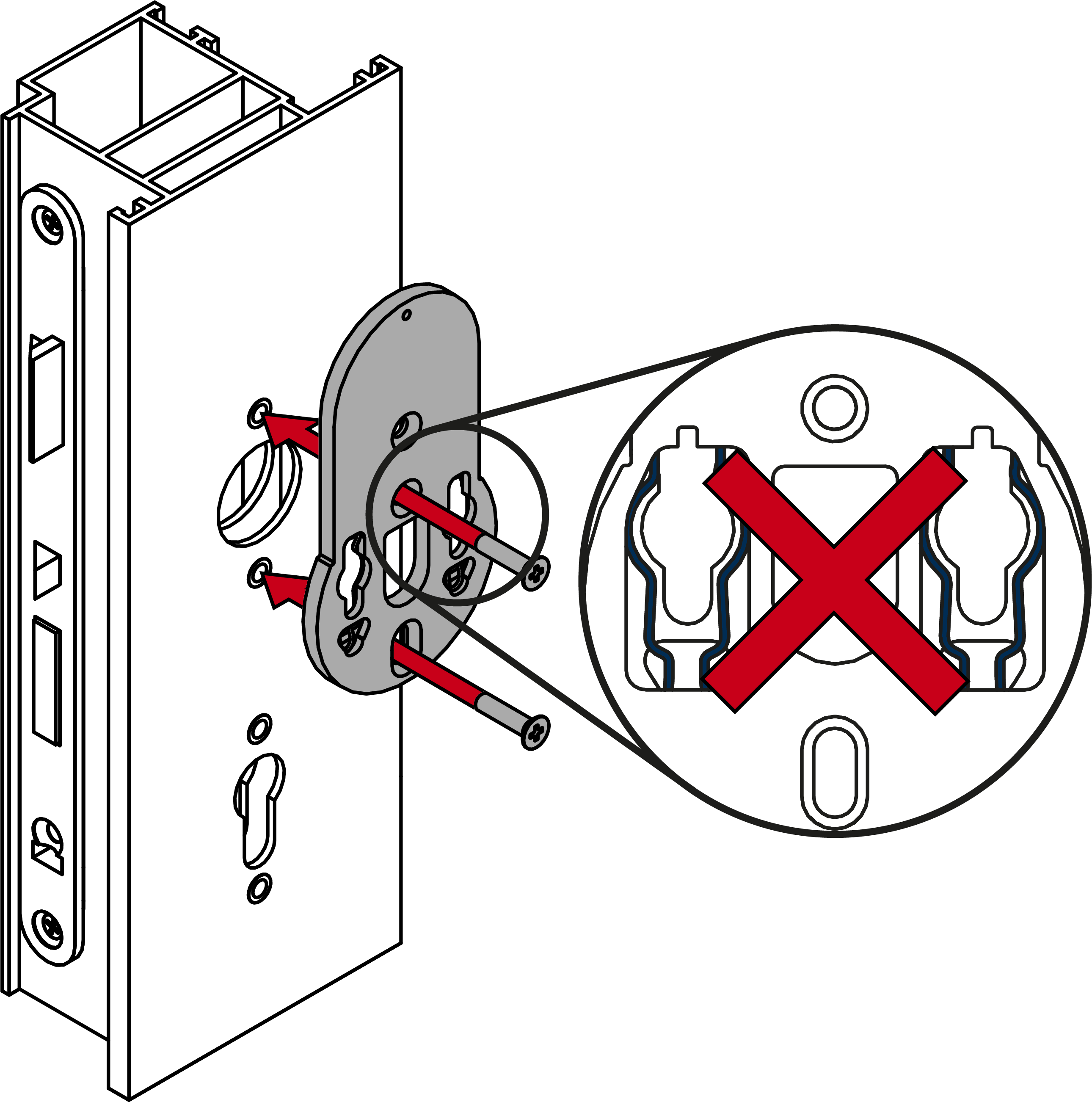

  2. Vissez la plaque de montage à l’extérieur de manière à ce que les clips à ressort soient orientés vers la porte (PH2, couple : 1,1 Nm).

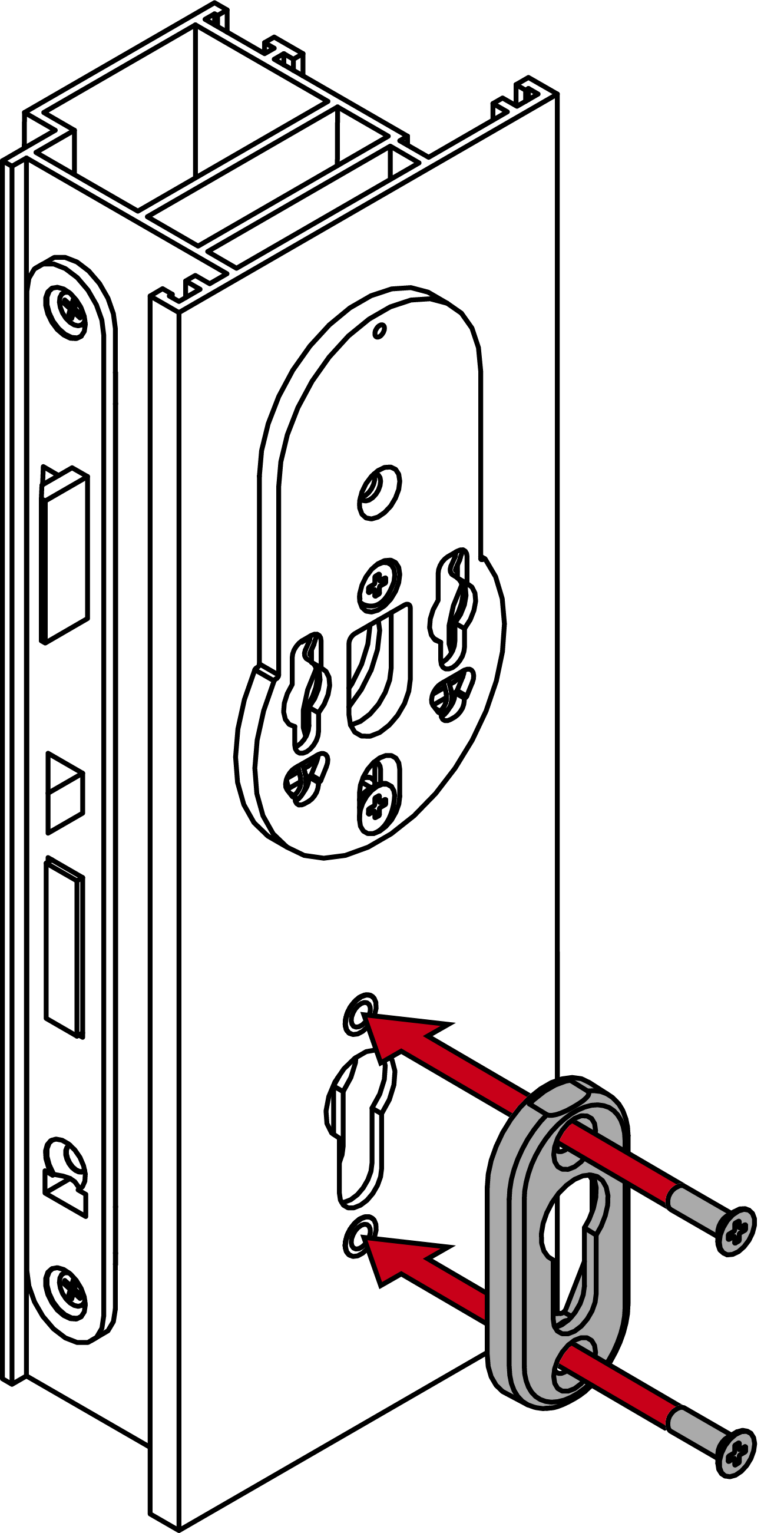

  3. Vissez la base de la rosace à l’extérieur (PH2, couple de serrage : 1,1 Nm).

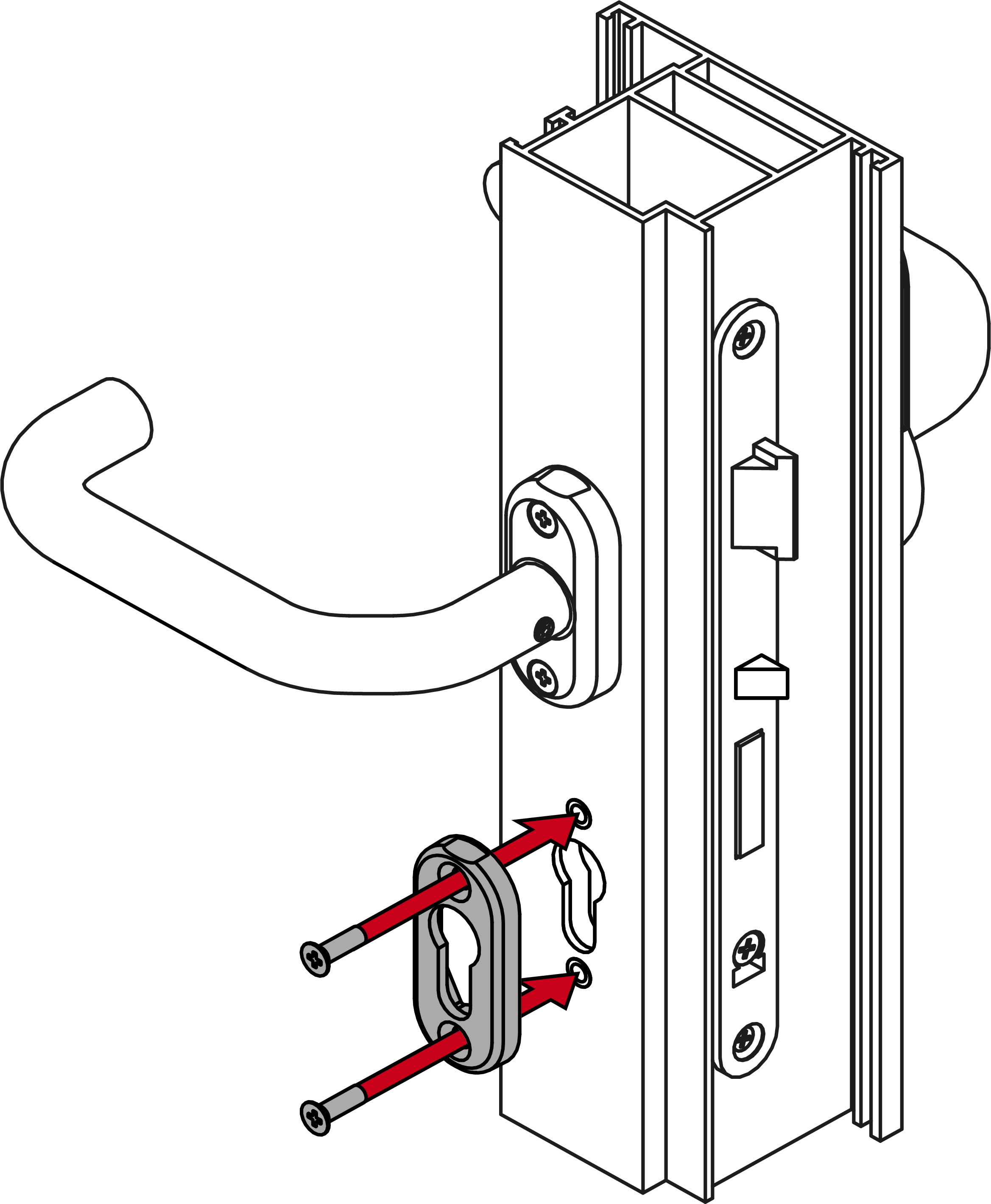

  4. Vissez la base de la rosace à l’intérieur (PH2, couple de serrage : 1,1 Nm).

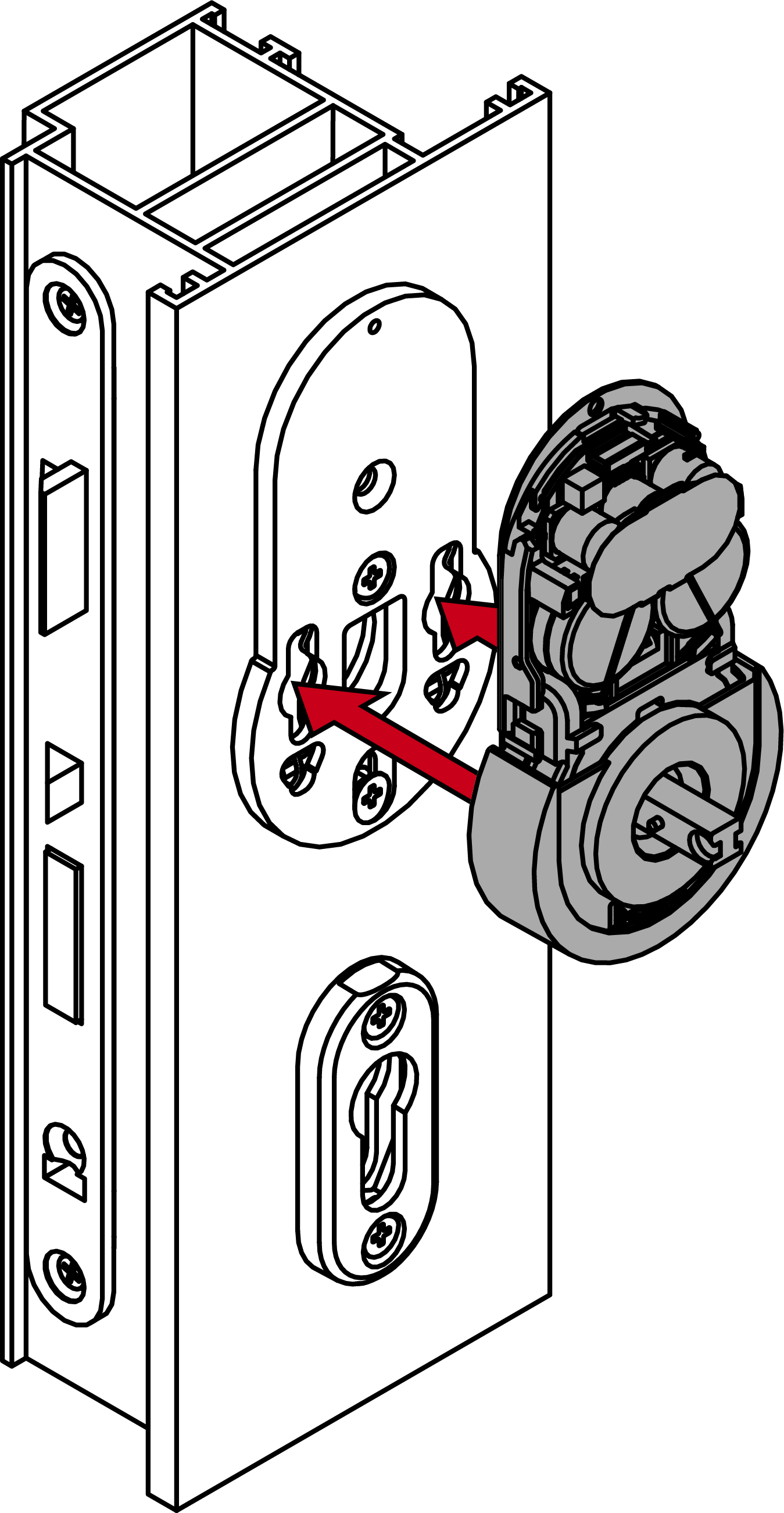

  5. Insérez la ferrure dans les logements de la plaque de montage.

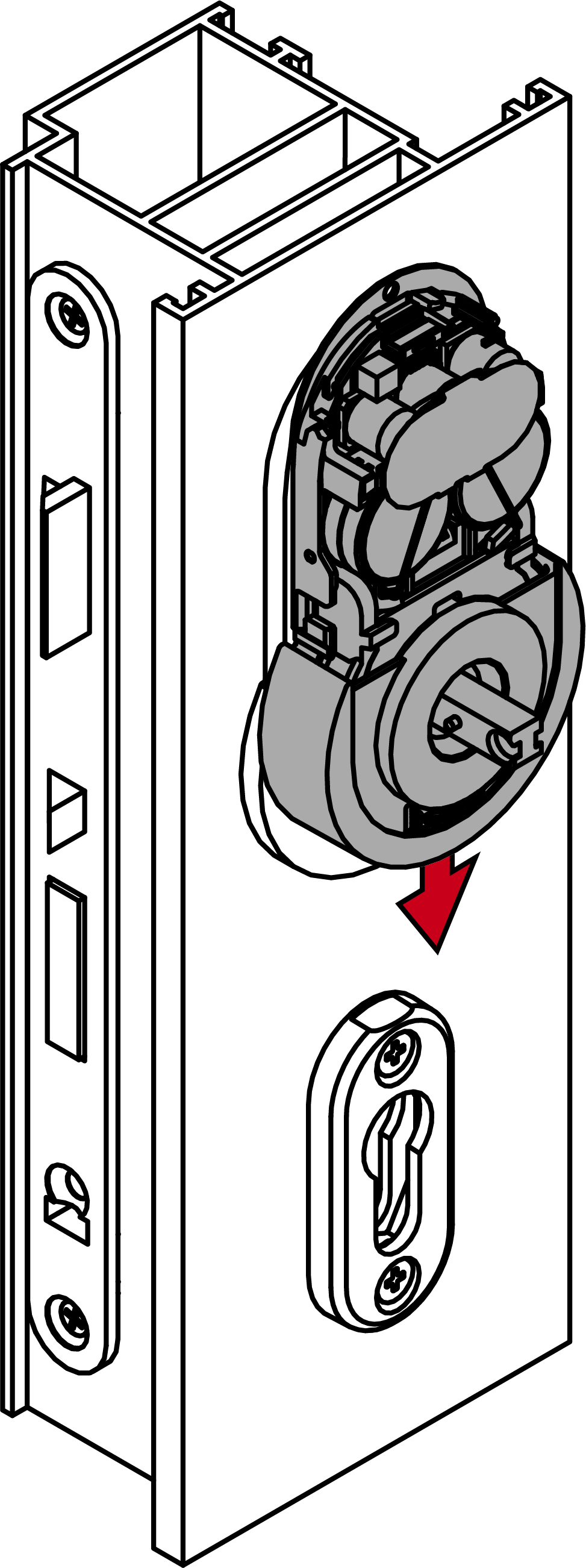

  6. Poussez la ferrure vers le bas dans la plaque de montage jusqu’à la butée.

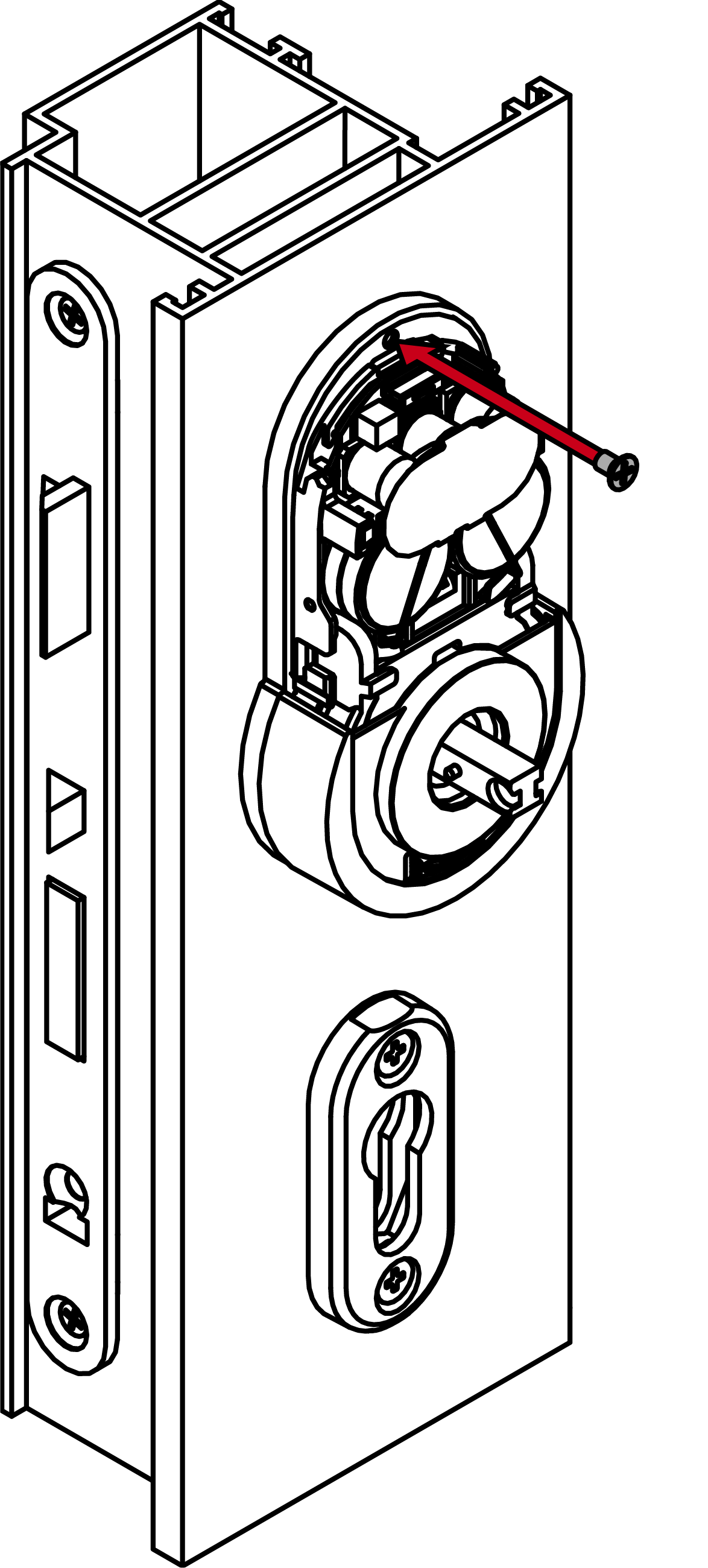

  7. Vissez la ferrure sur la plaque de montage (PH1, couple : 0,8 Nm).

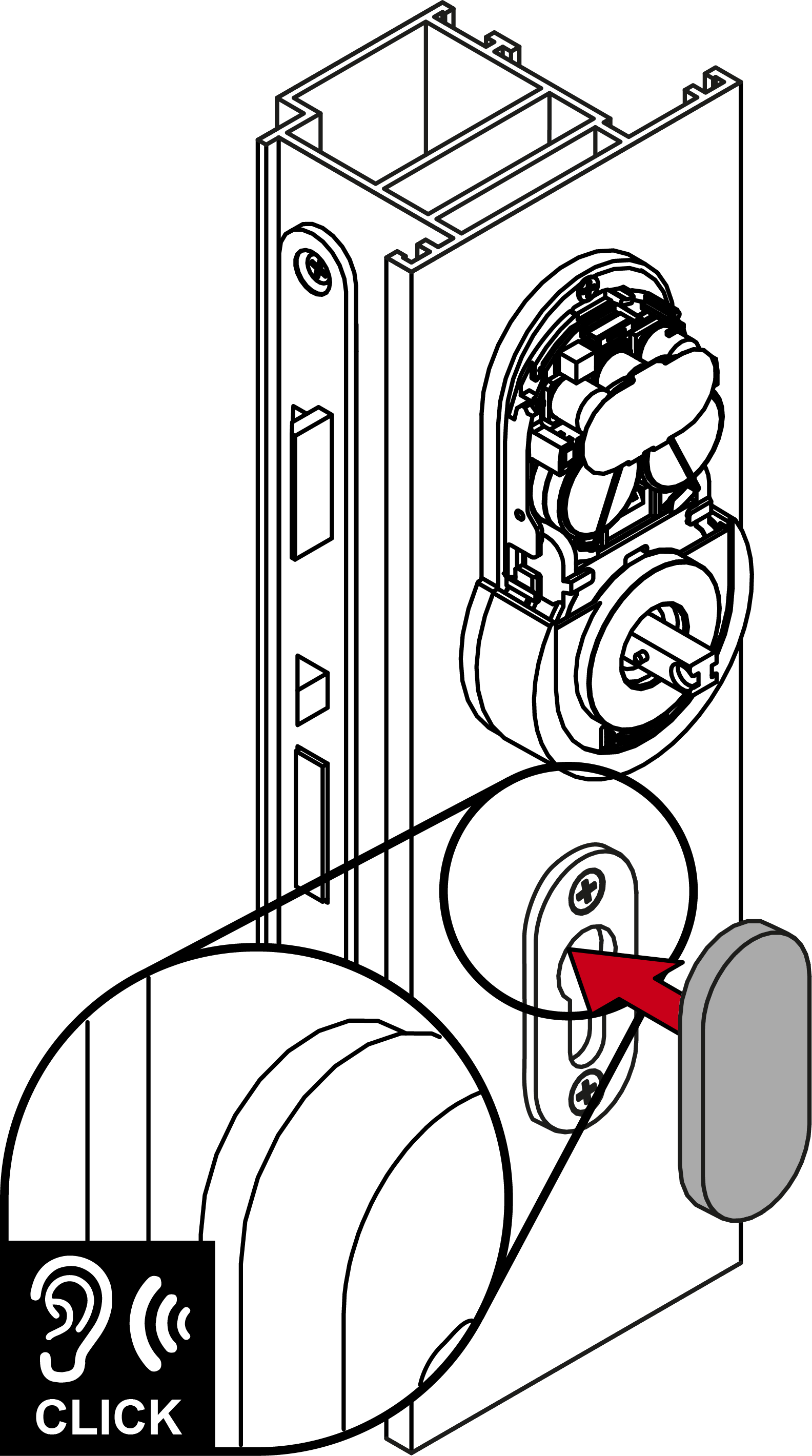

  8. Insérez une blinde avec l’encoche vers le bas sur la base de la rosace.

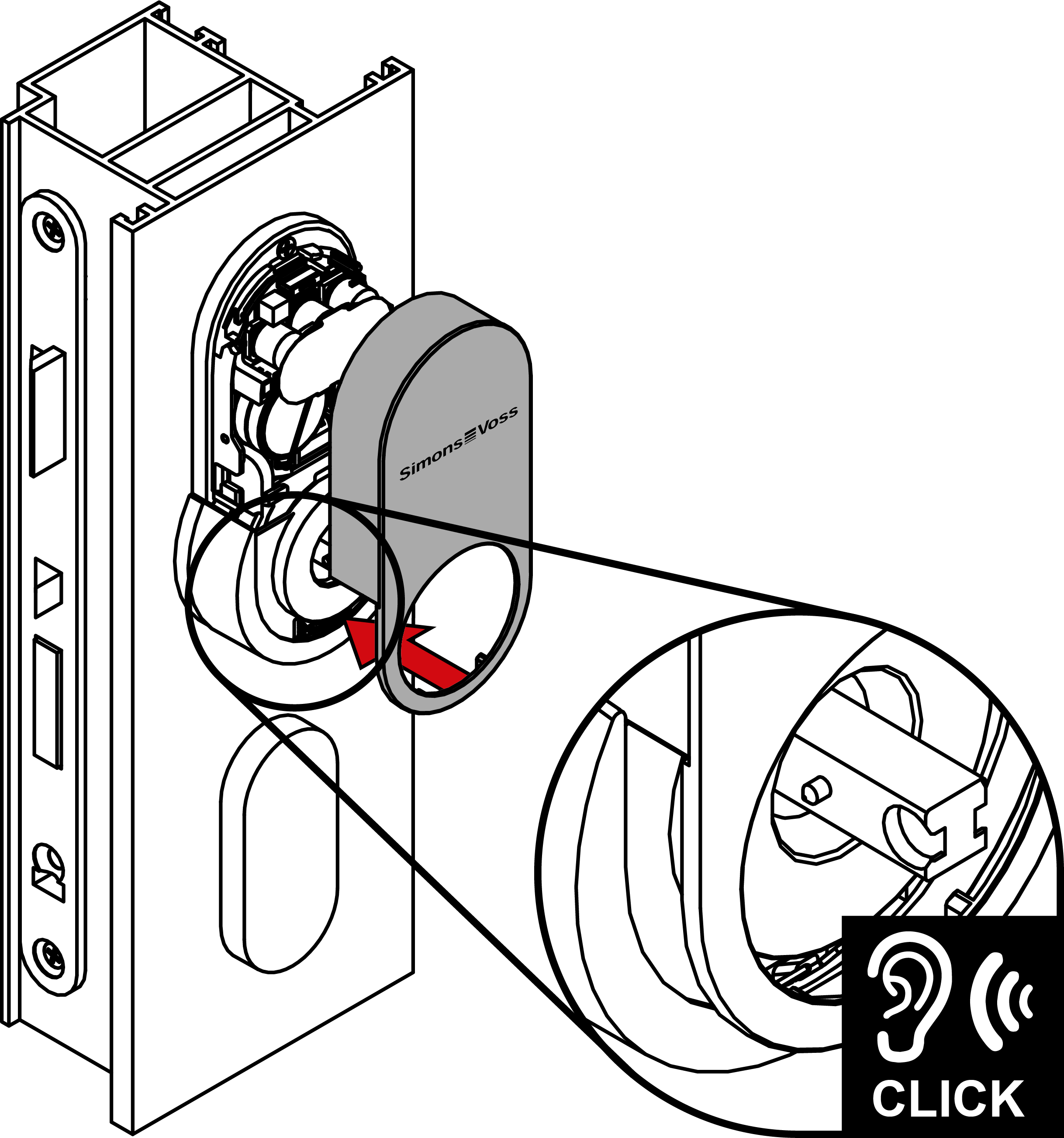

  9. Enfichez le cache de protection sur la ferrure.

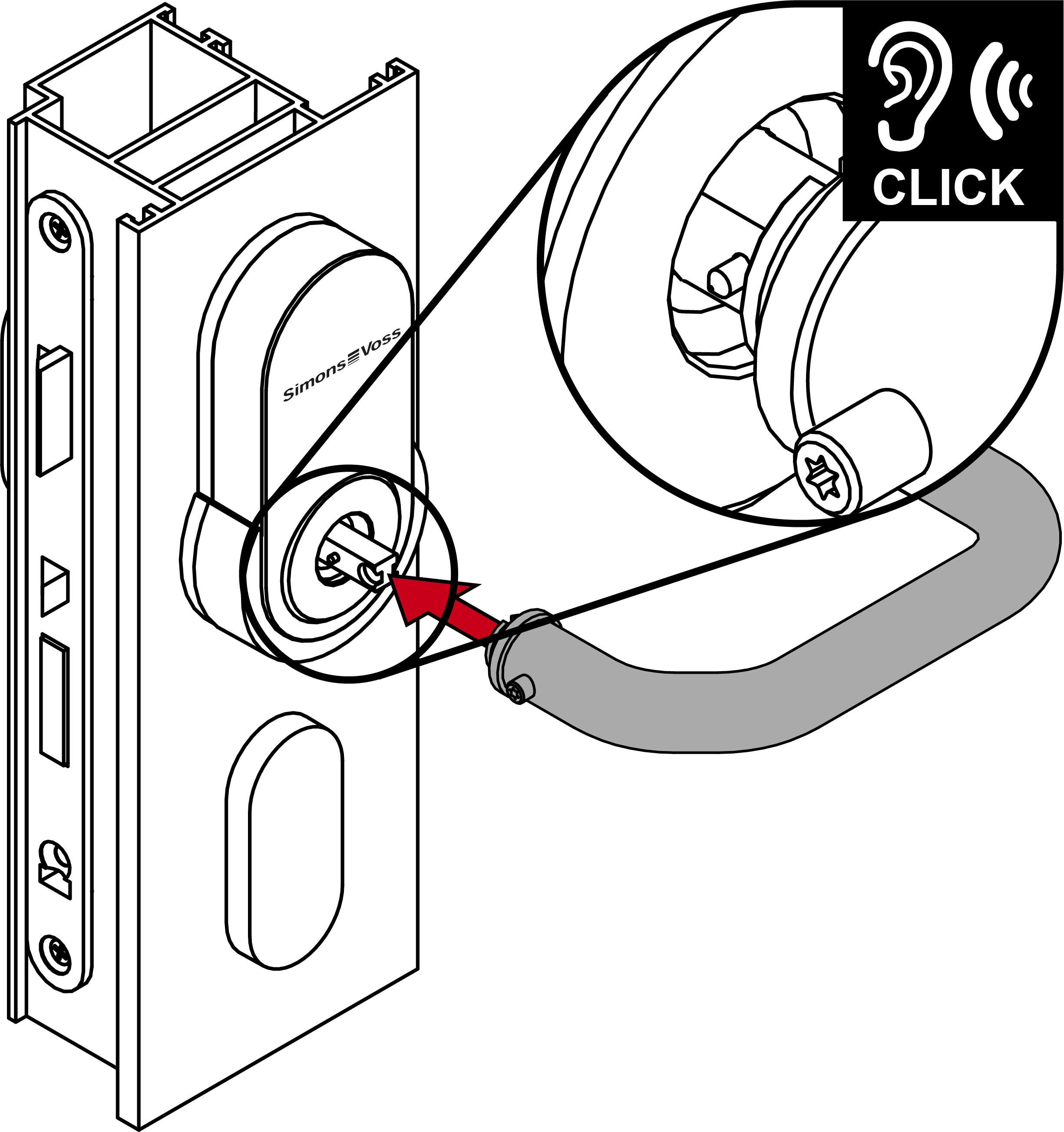

  10. Insérez la béquille extérieure sur la ferrure.

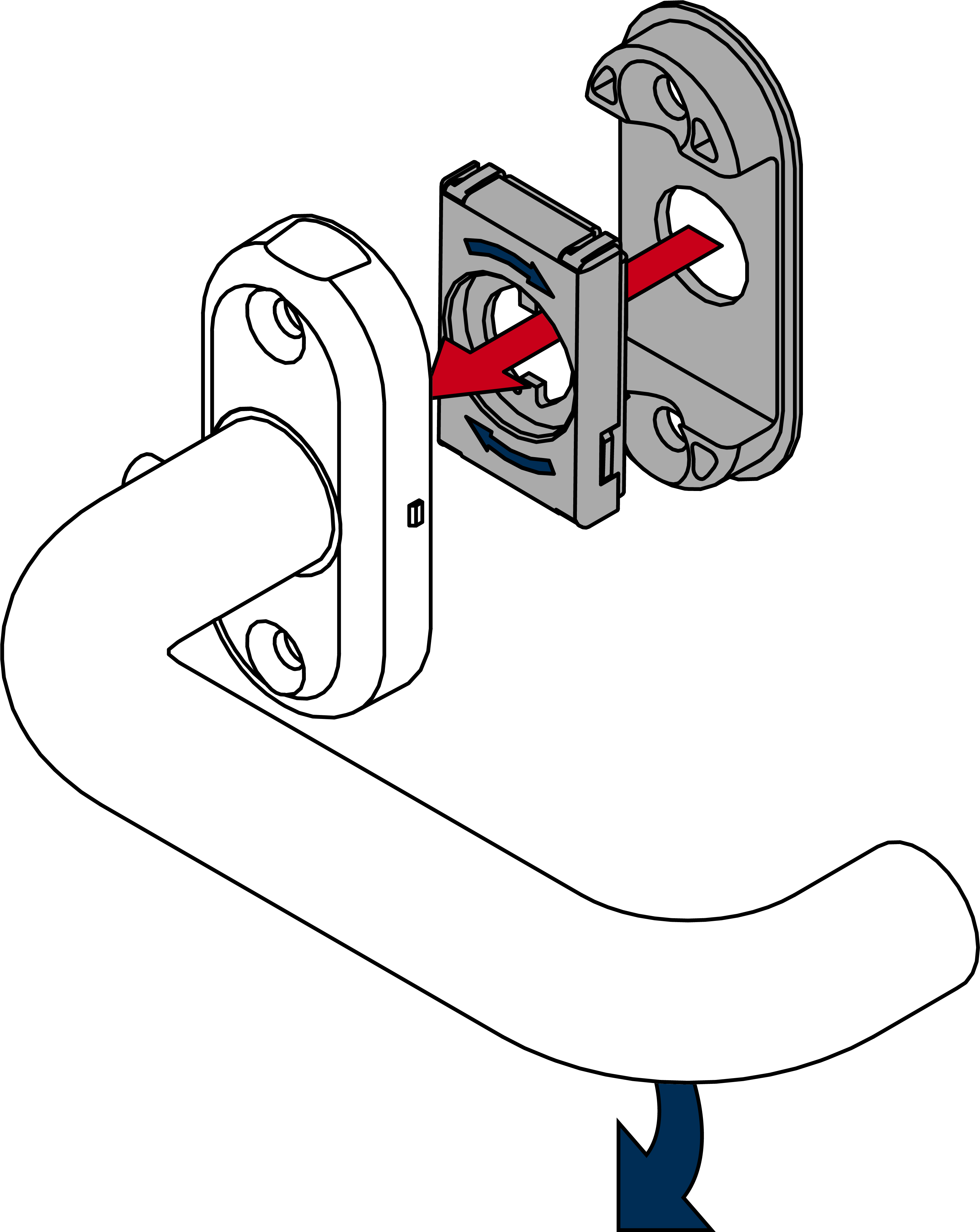

  11. Déterminez le sens de rotation souhaité de votre béquille intérieure.

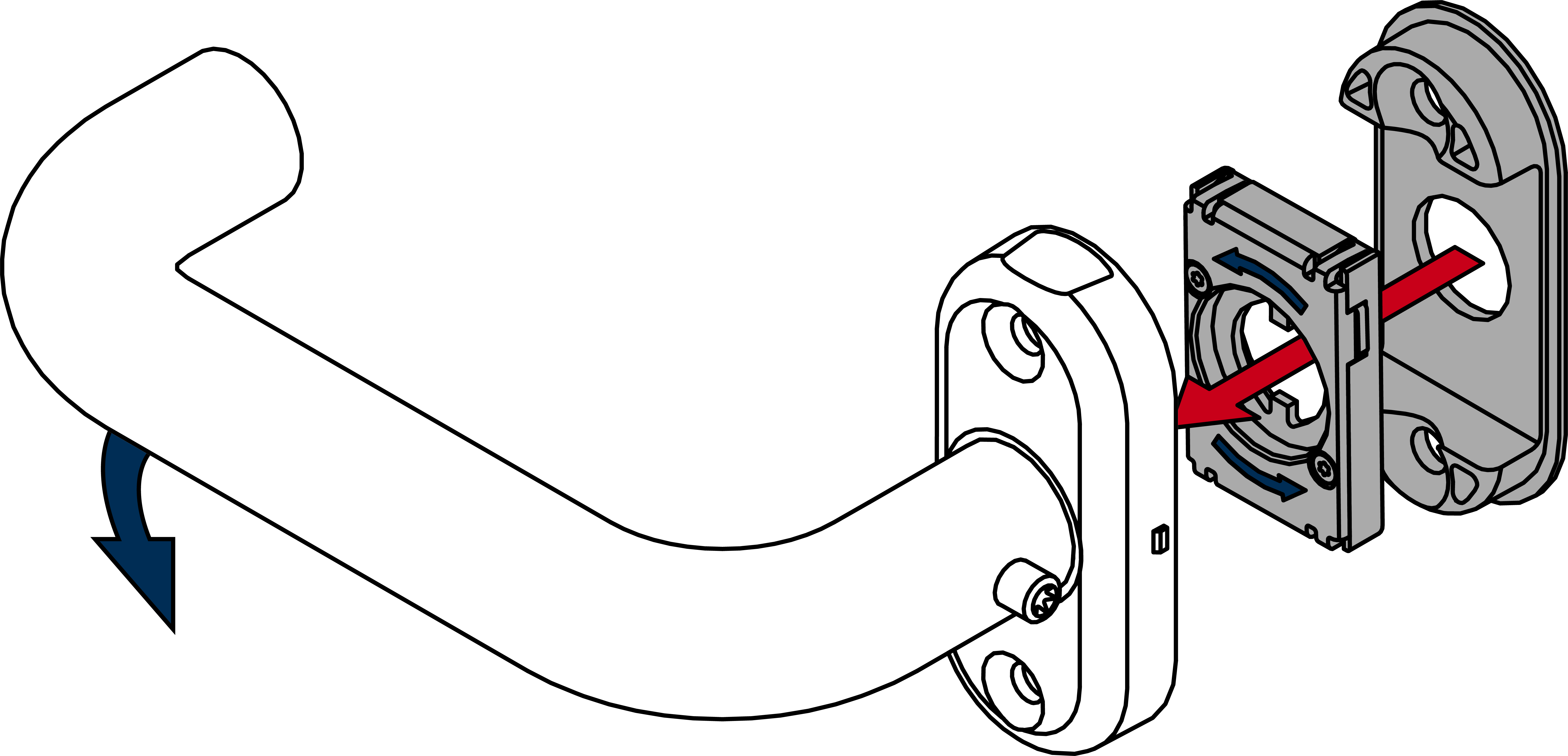

  12. Insérez l’élément à ressort en conséquence.
  13. Placez le support dans l’unité de la béquille intérieure.

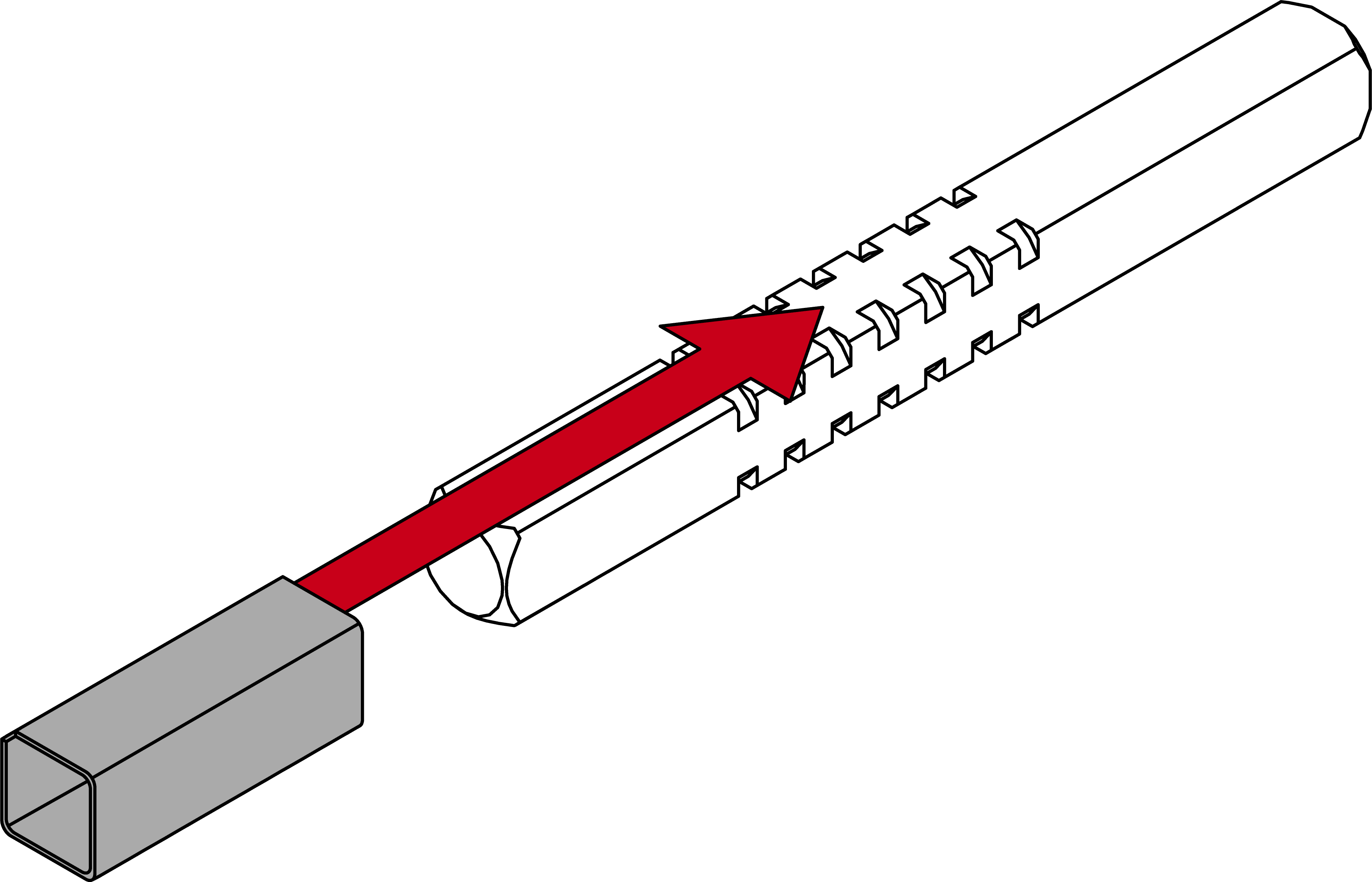

  14. Pour carrés de 8,5 mm et 10 mm : Faites glisser la douille de l’adaptateur au centre du carré. À l’aide d’un pointeau et d’un marteau, faites un creux dans la douille de l’adaptateur pour l’empêcher de glisser.

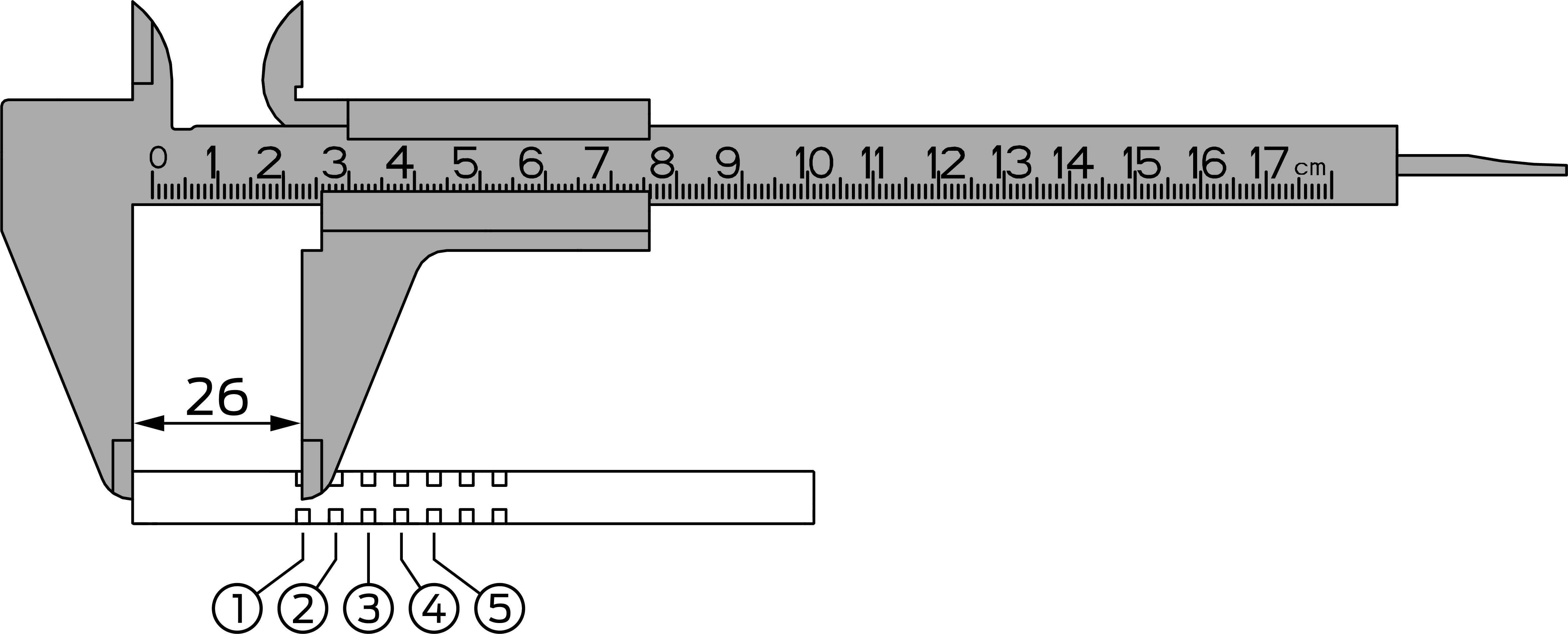

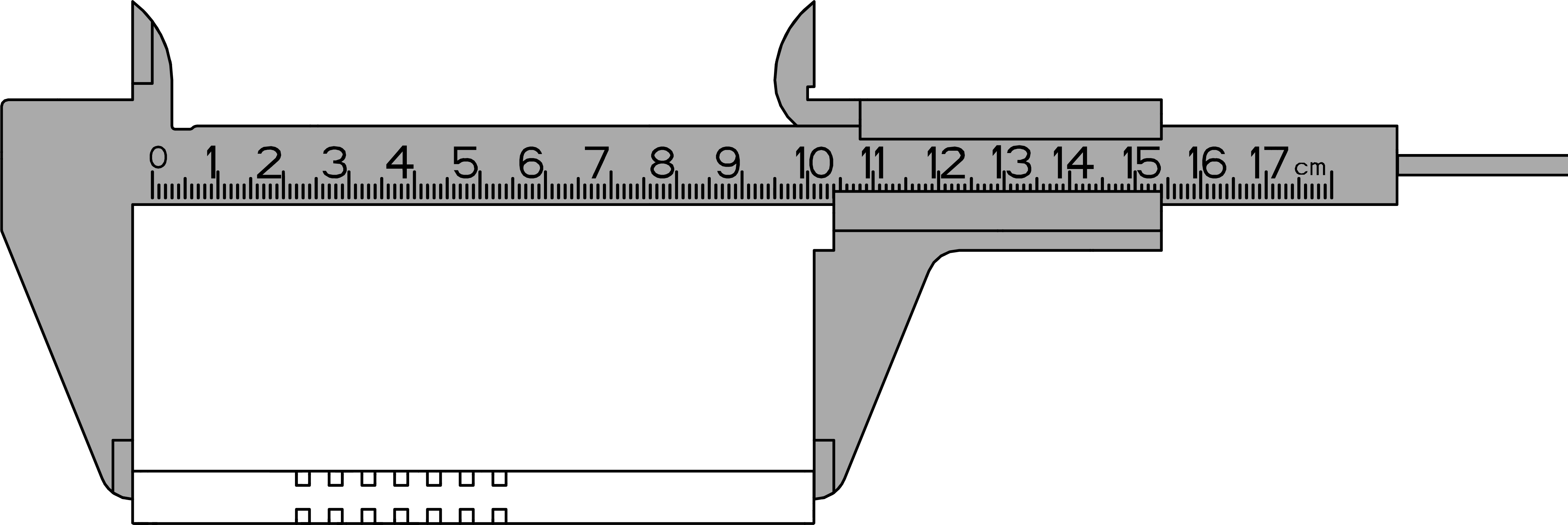

  15. Mesurez la longueur totale du carré.
  16. Déterminez le côté intérieur du carré (extrémité du carré jusqu’au milieu de la première rainure = 26 mm).
  17. Déterminez la position du joint torique à l’aide du tableau.
  18. Zone

    Épaisseur de porte (mm)

    Longueur du carré (mm)

    Position de la bague

    S

    40 - 42

    94

    3

    S

    40 - 42

    104

    5

    S

    43 - 47

    94

    2

    S

    43 - 47

    104

    4

    S

    48 - 52

    94

    1

    S

    48 - 52

    104

    3

    S

    53 - 57

    104

    2

    S

    58 - 61

    104

    1

    M

    60 - 62

    114

    3

    M

    60 - 62

    124

    5

    M

    63 - 67

    114

    2

    M

    63 - 67

    124

    4

    M

    68 - 72

    114

    1

    M

    68 - 72

    124

    3

    M

    73 - 77

    124

    2

    M

    78 - 81

    124

    1

    L

    80 - 82

    134

    3

    L

    80 - 82

    144

    5

    L

    83 - 87

    134

    2

    L

    83 - 87

    144

    4

    L

    88 - 92

    134

    1

    L

    88 - 92

    144

    3

    L

    93 - 97

    144

    2

    L

    98 - 101

    144

    1

    XL

    100 - 184

    Le joint torique se trouve à 30-35 mm de l’extrémité sciée du carré.

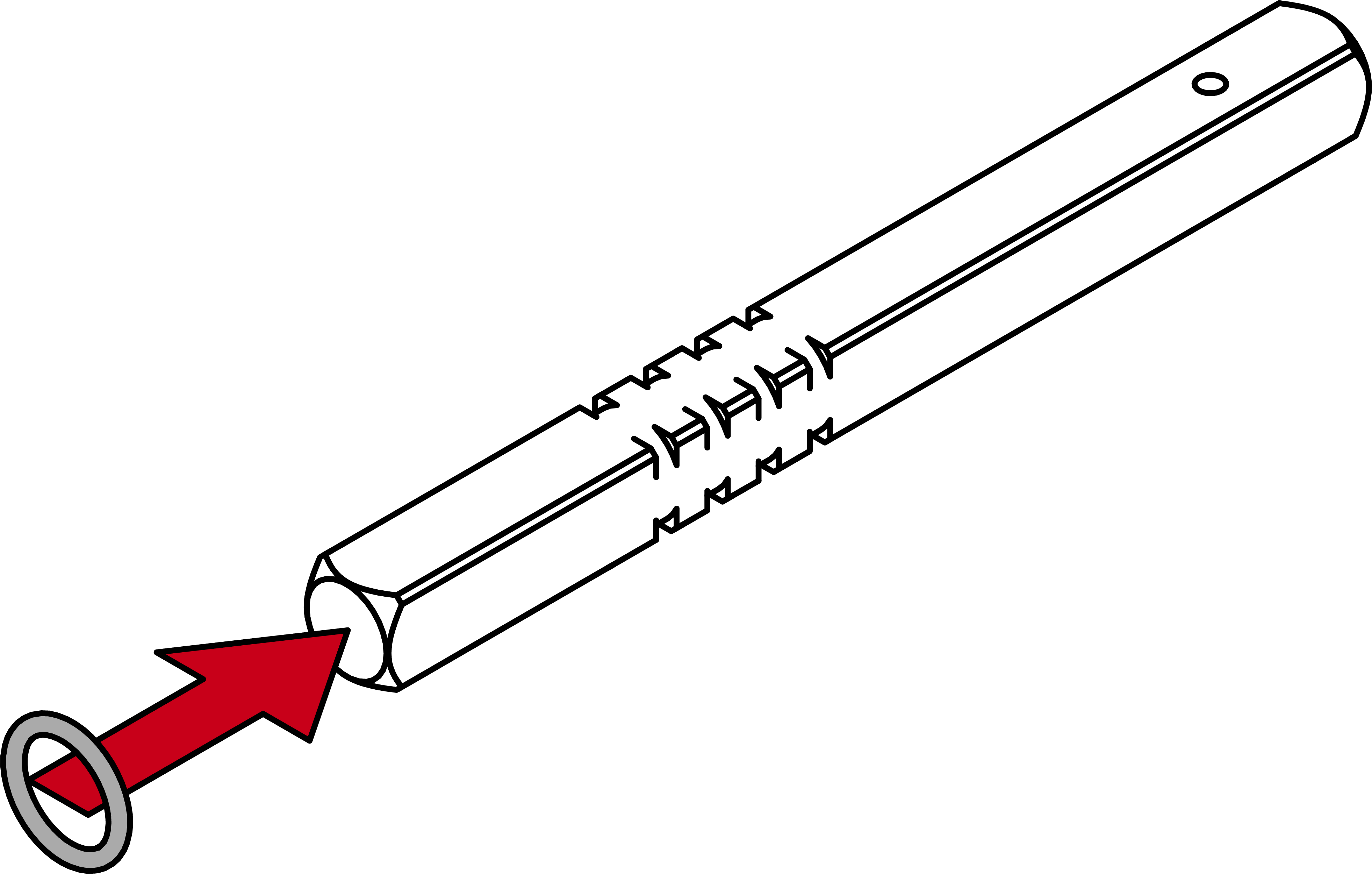

  19. Faites glisser le joint torique dans la rainure calculée.

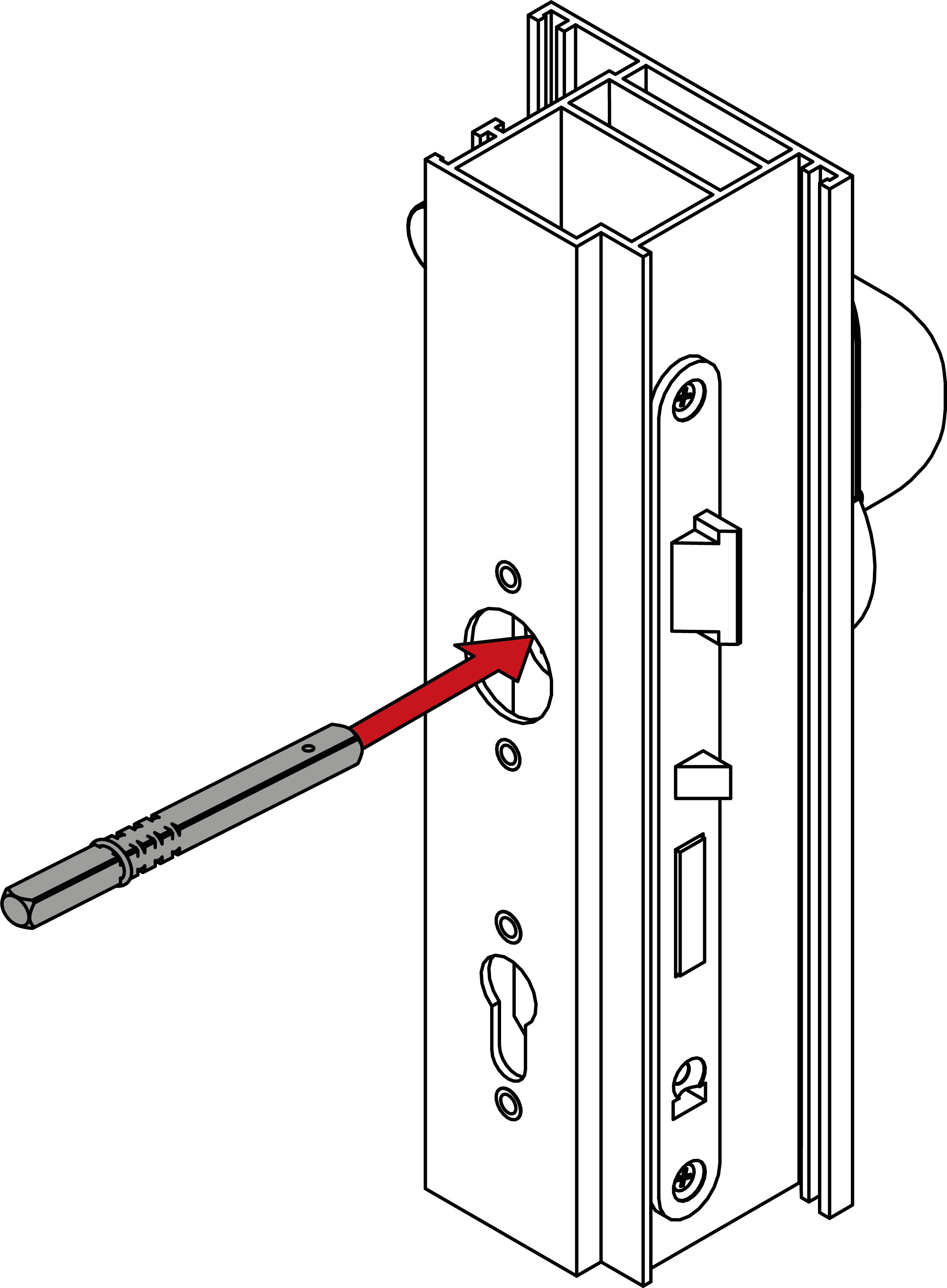

  20. Insérez le carré avec le côté sans bague dans la porte jusqu’à la butée.

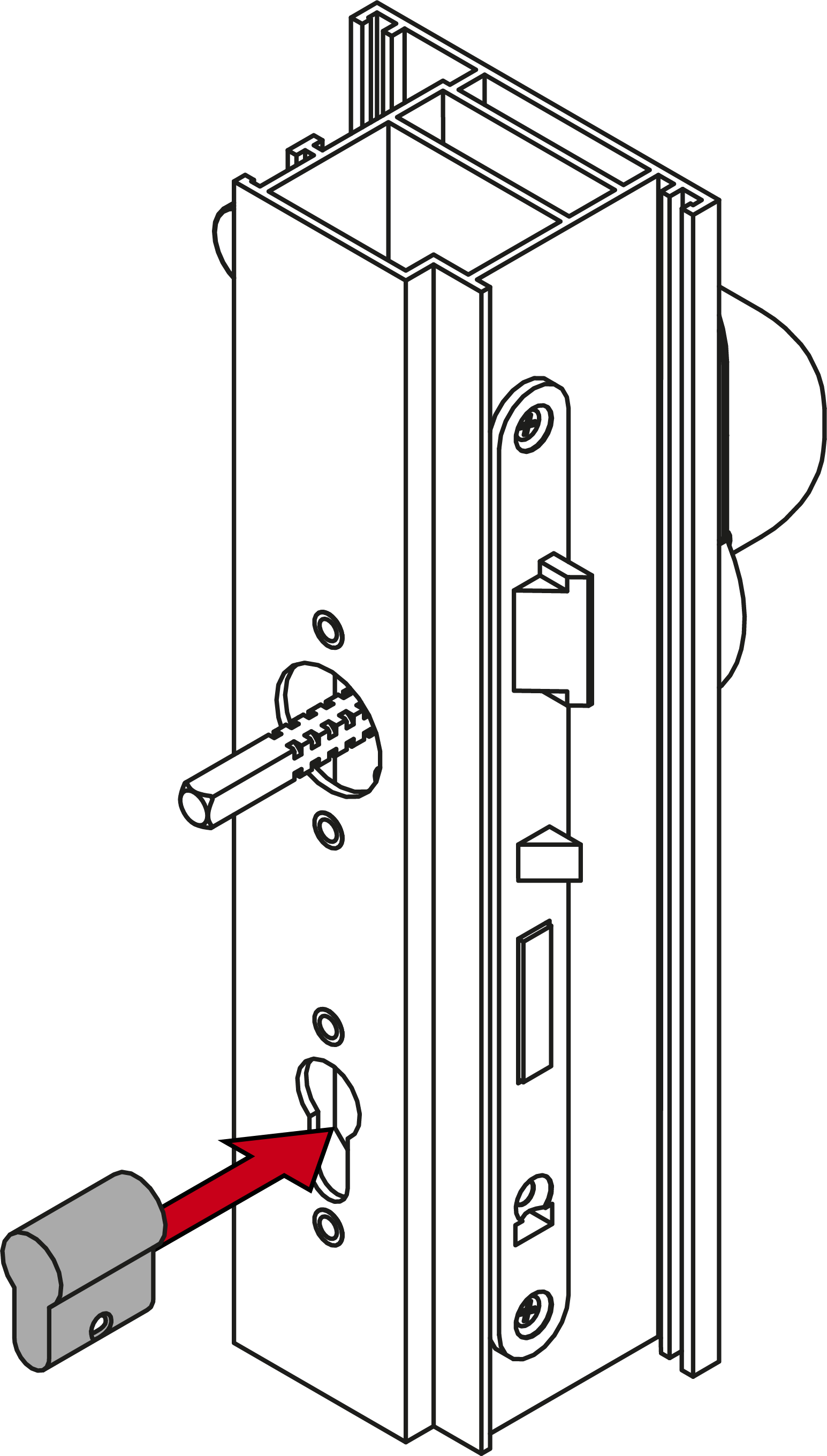

  21. Pour FH : Insérez le cylindre borgne.
  22. NOTE

    notice

    Guider le cylindre aveugle dans le trou avec un tournevis

    Il est particulièrement difficile de positionner correctement le cylindre aveugle lorsque les portes sont épaisses.

    1. Insérez un tournevis dans le trou du cylindre aveugle.
    2. Positionnez le cylindre aveugle au moyen du tournevis.

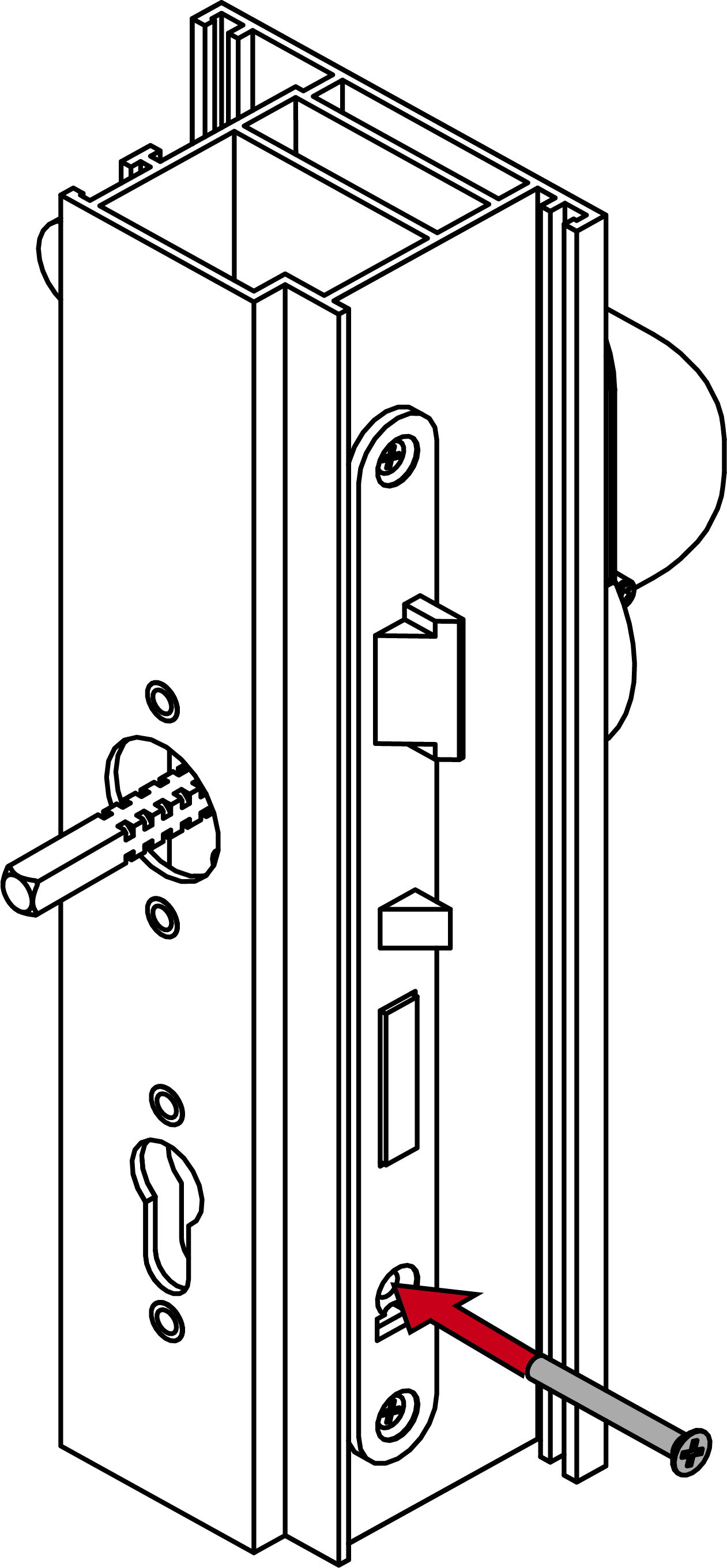

  23. Pour FH : Vissez le cylindre borgne (PH2, couple de serrage : 1,1 Nm).

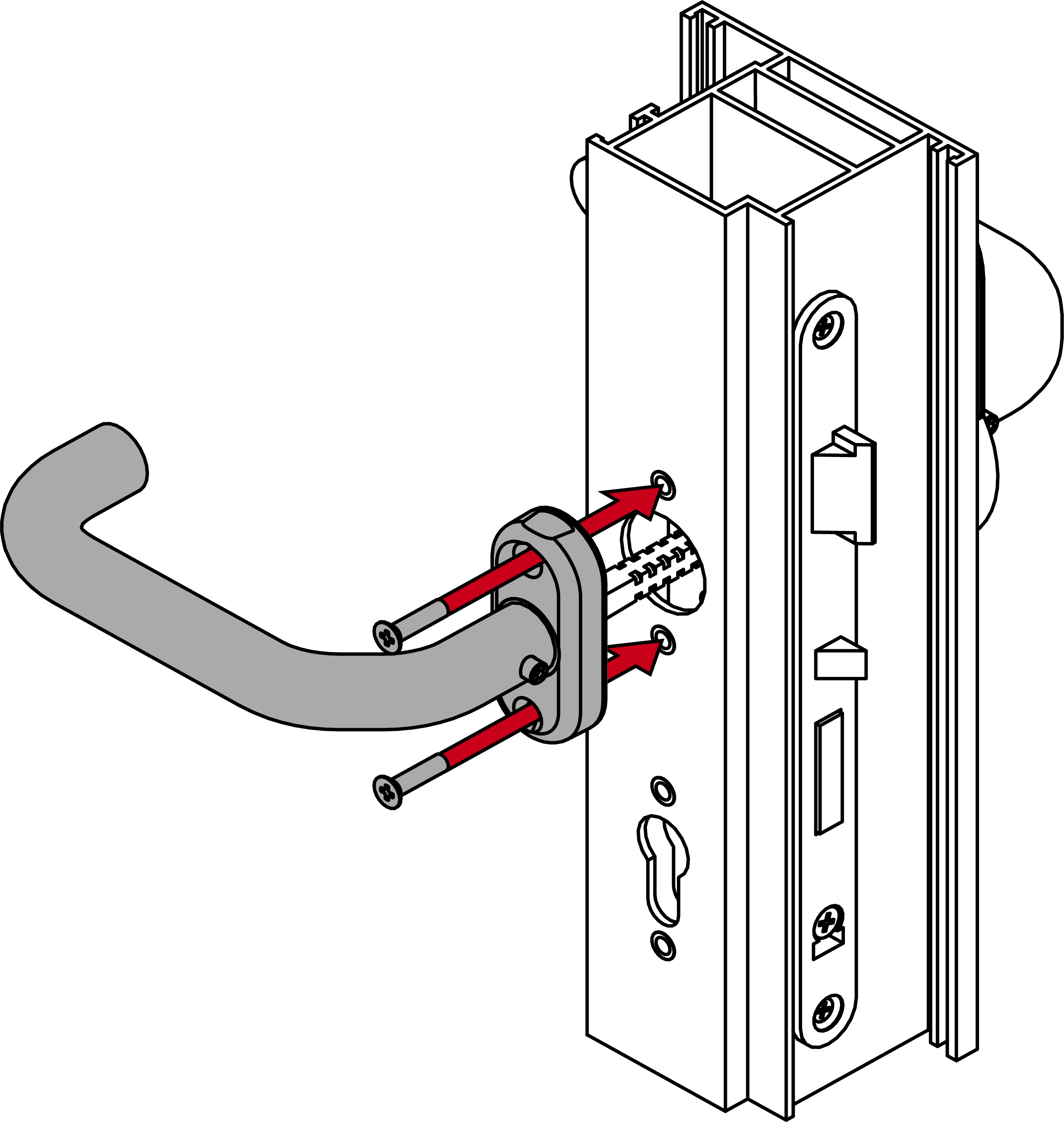

  24. Vissez l’unité de la béquille intérieure sur le carré (PH2, couple : 1,1 Nm).
  25. Vissez la base de la rosace à l’intérieur (PH2, couple de serrage : 1,1 Nm).

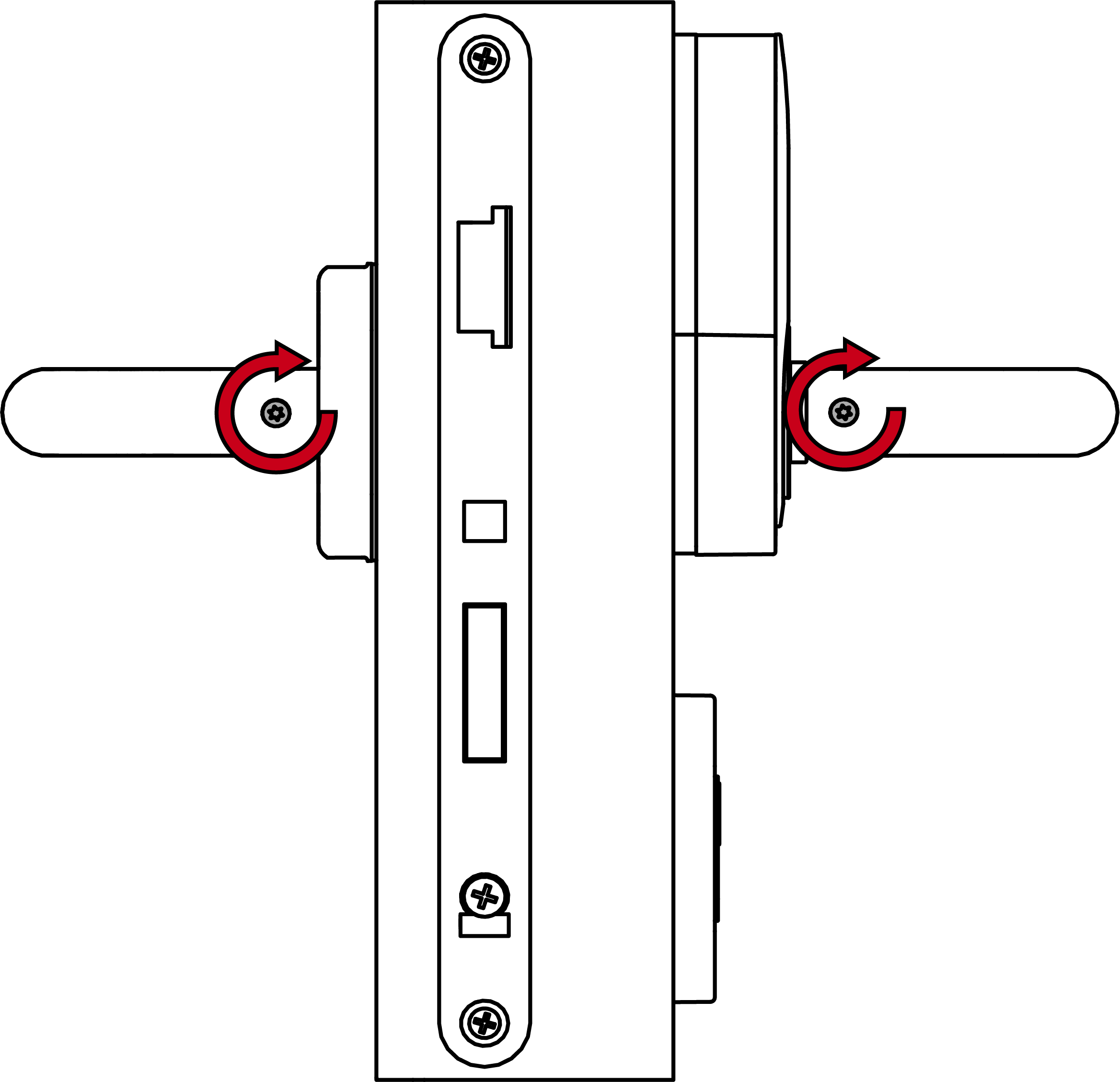

  26. Vissez les vis sans tête des deux béquilles (TX15, couple de serrage : 5,0 Nm).
  27. Placez le blinde de la béquille intérieure sur la rosace de la béquille intérieure avec l’encoche vers le bas.

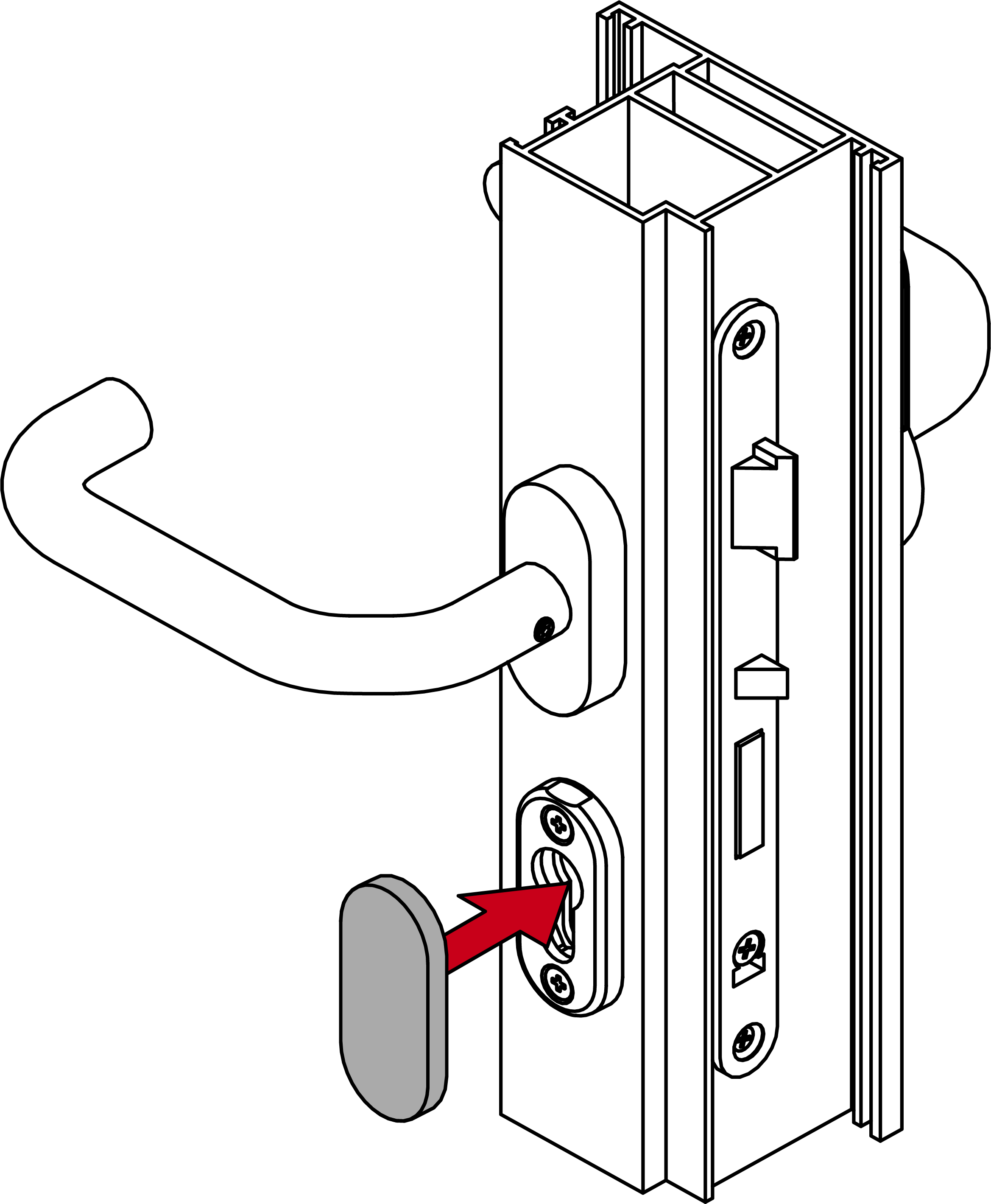

  28. Insérez une blinde avec l’encoche vers le bas sur la base de la rosace.
  1. Le montage de la ferrure est terminé.
