Monter la béquille FSB avec l’adaptateur - SmartHandle numérique AX

Préparation du montage

  • La SmartHandle AX doit être démontée pour pouvoir remplacer la béquille extérieure (alternative : commander la SmartHandle AX sans béquille).
  • Elle doit également être démontée lorsque les perçages dans la porte doivent être adaptés.

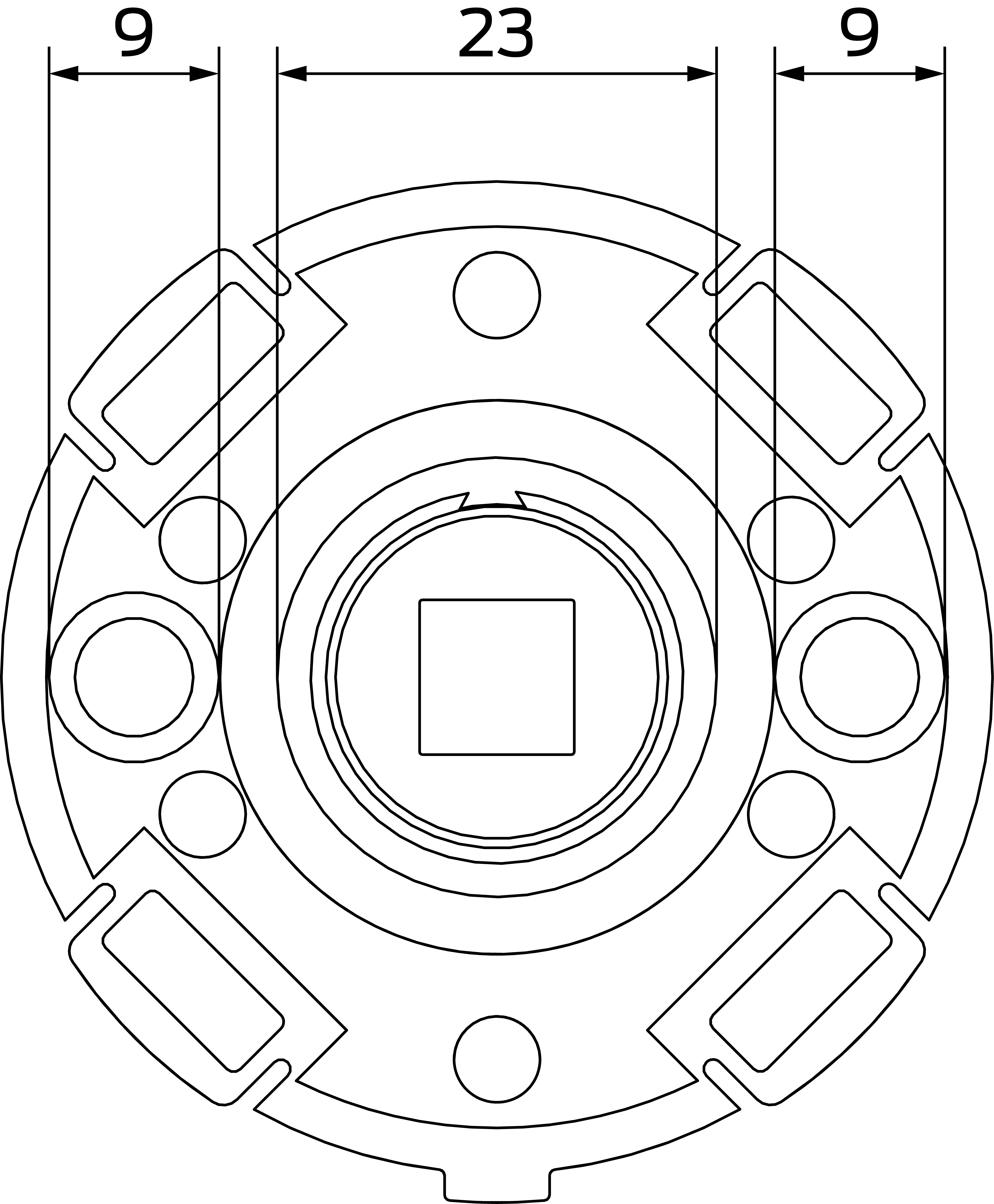

  • Les tourillons de l’adaptateur FSB intérieur ont un diamètre de 9 mm, l’anneau côté porte a un diamètre de 23 mm. Selon la porte, les perçages doivent être adaptés en conséquence.
  • Les vis et le carré utilisés jusqu’à présent pour la SmartHandle AXcontinueront d’être utilisés.
  • En fonction de la situation de la porte, il peut être nécessaire de l’adapter individuellement.

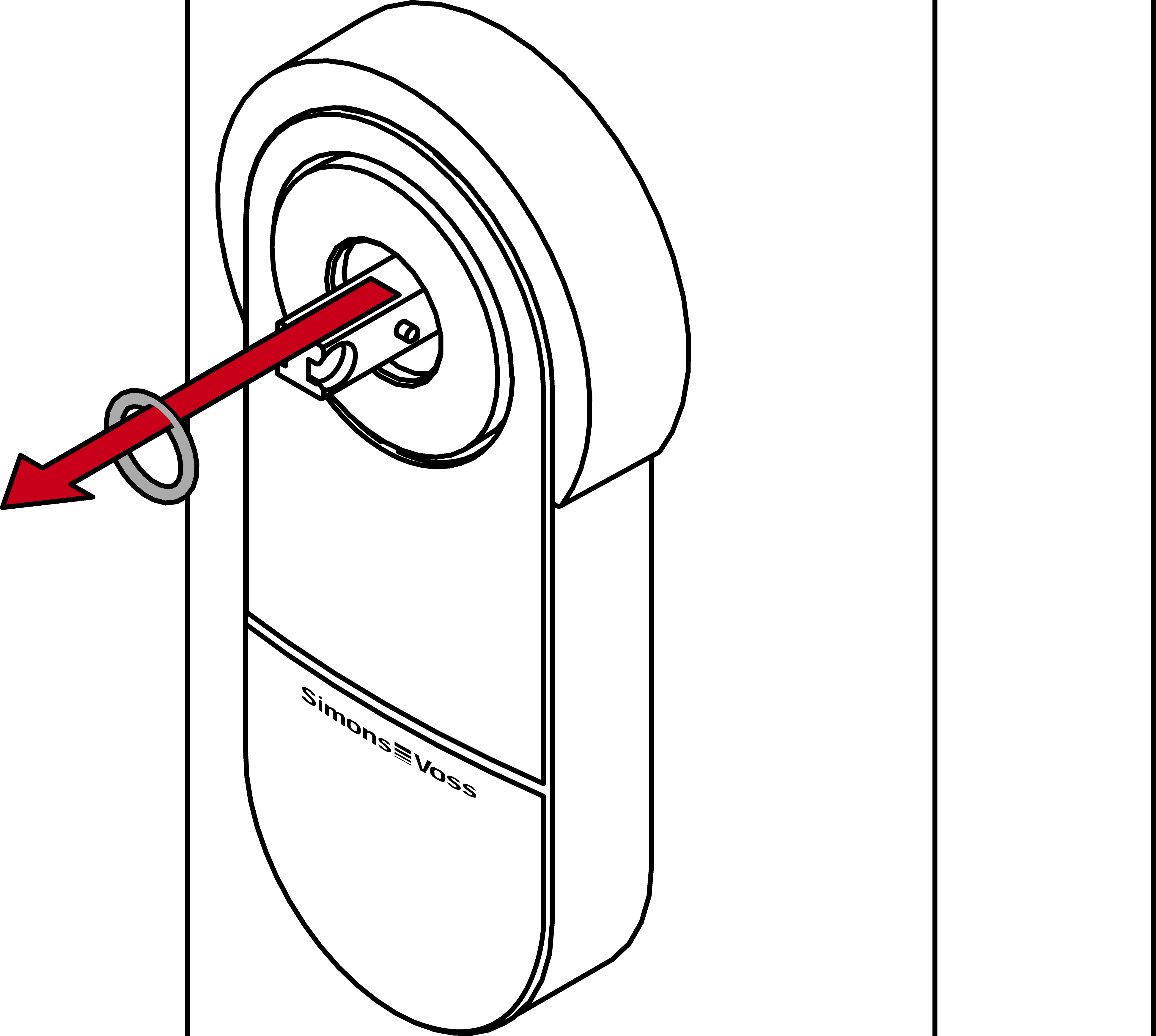

  1. Retirez l’anneau en caoutchouc autour du carré extérieur de la SmartHandle AX.
  3. Insérez la rondelle en plastique noir sur le carré extérieur.

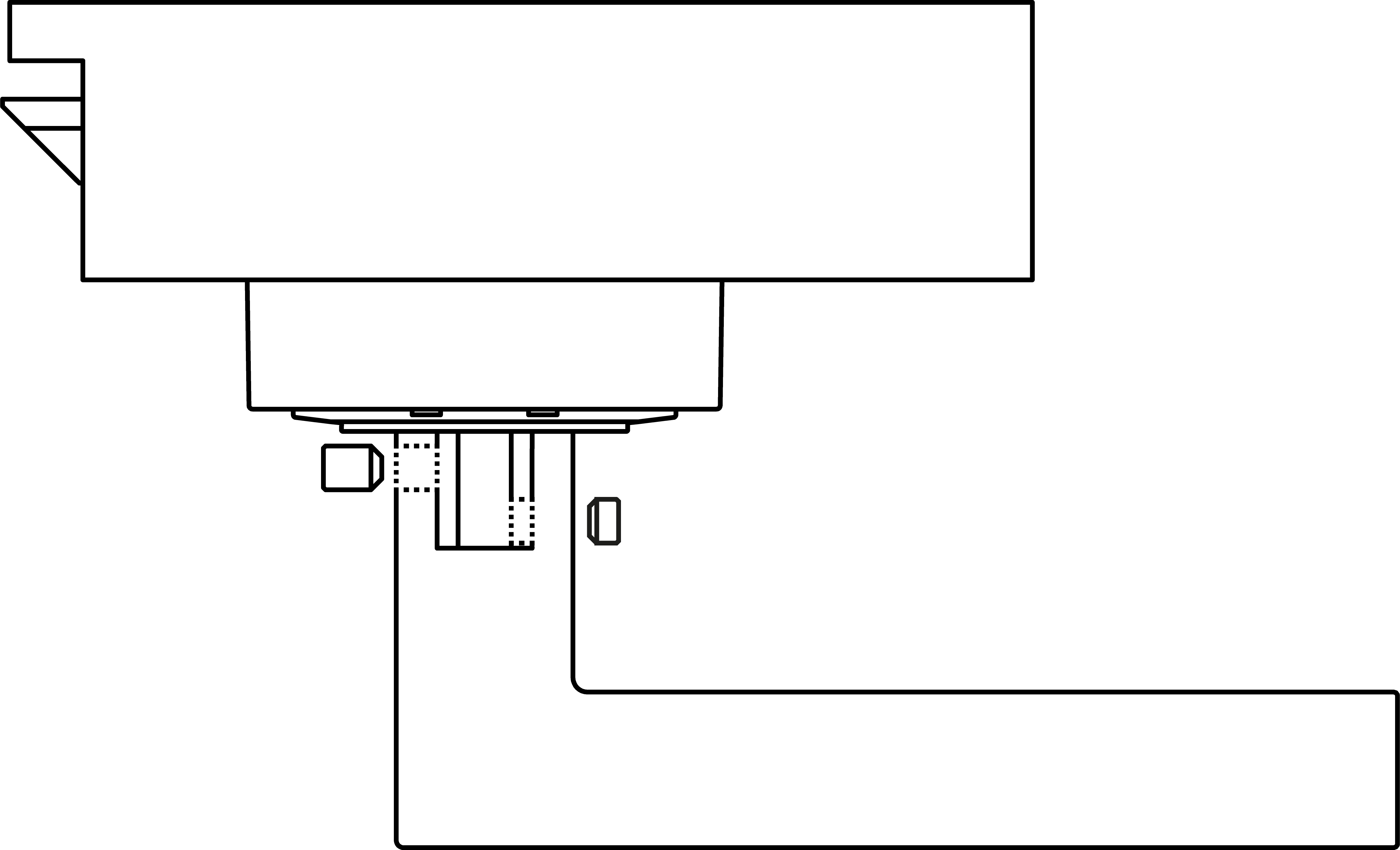

  4. Orienter l’adaptateur FSB pour le carré extérieur de manière à ce que le trou pour la vis sans tête de la béquille se trouve plus à l’intérieur en direction de la porte.

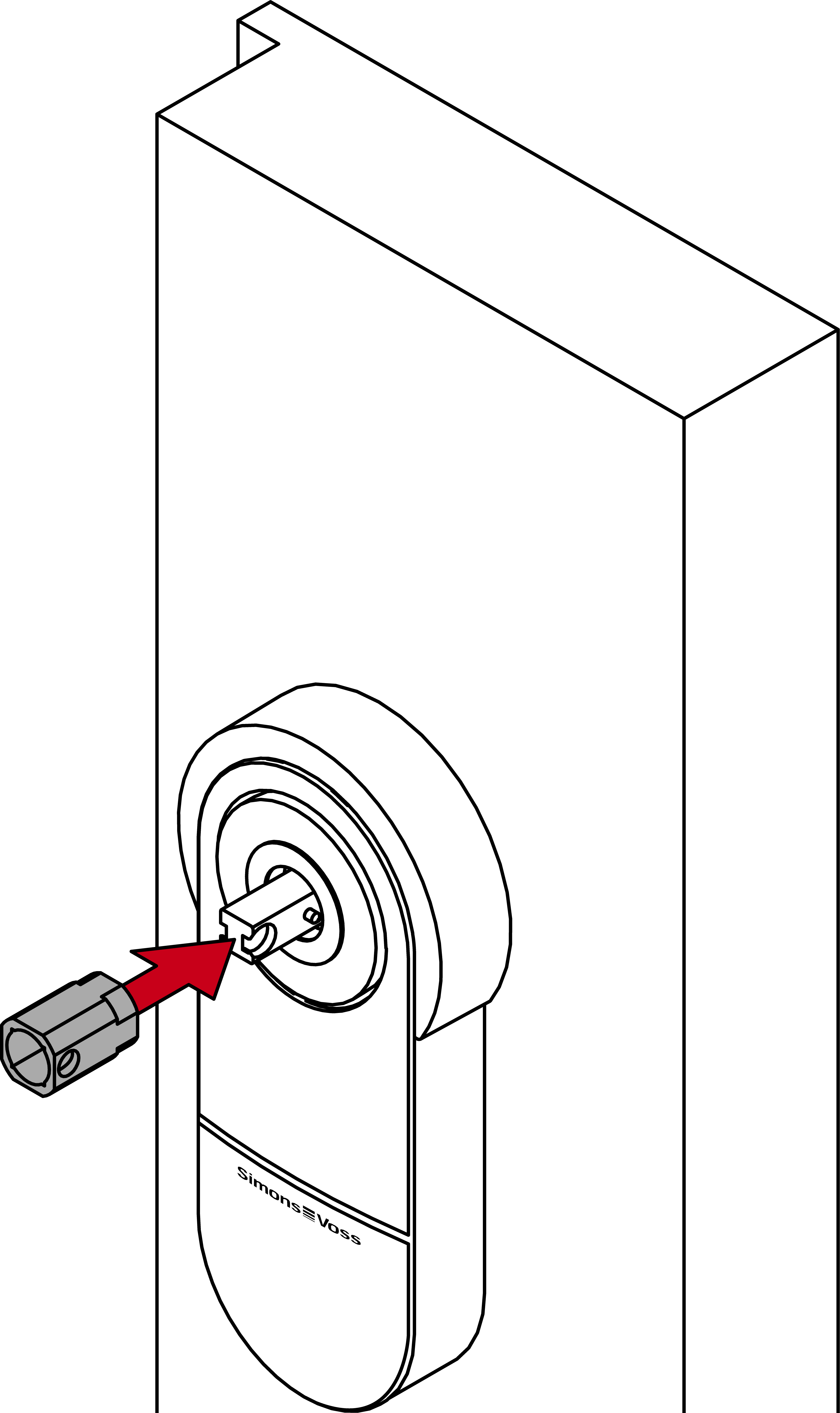

  6. Enfichez l’adaptateur FSB sur le carré extérieur.

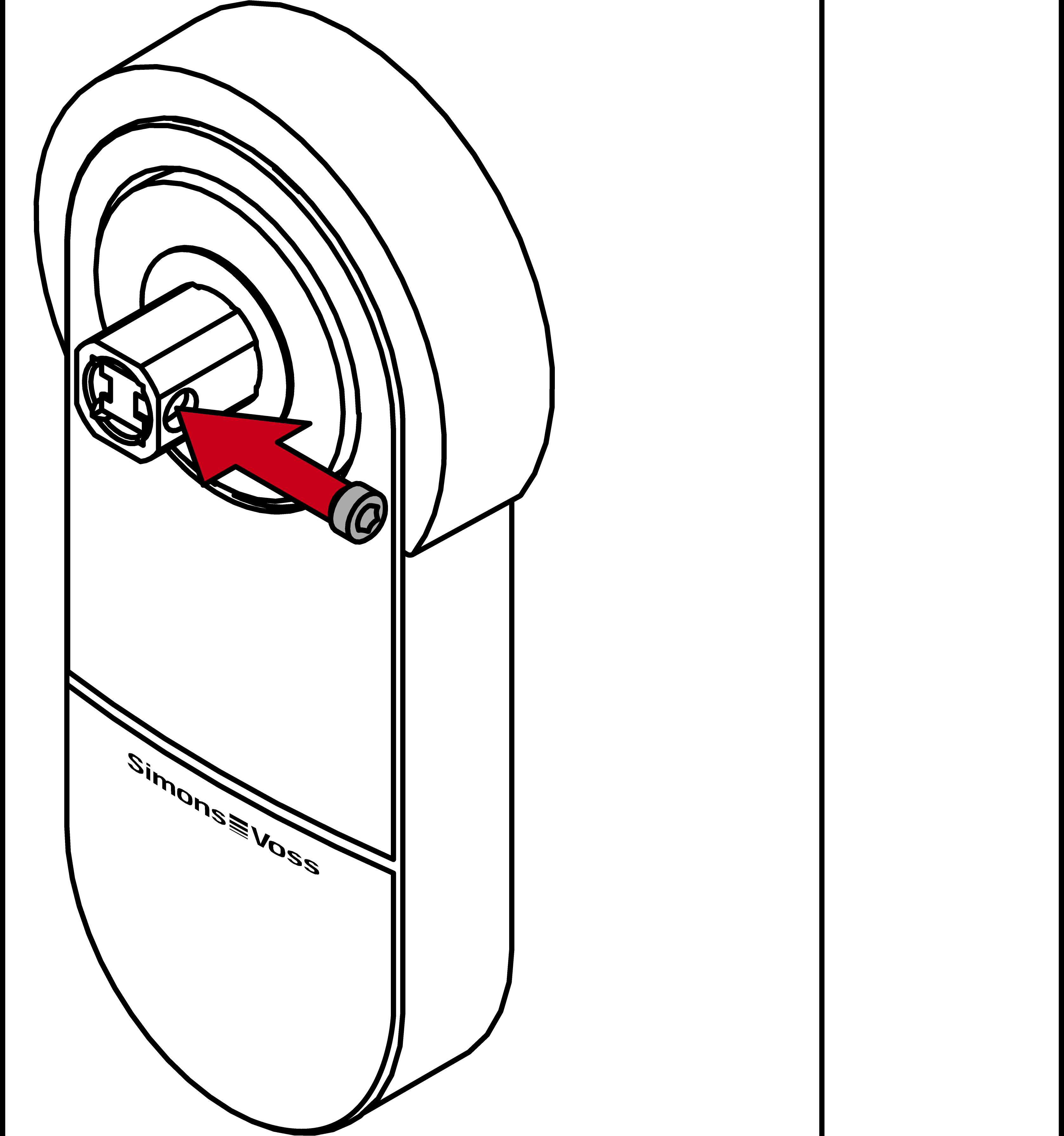

  8. Vissez l’adaptateur FSB à l’aide de la vis sans tête courte.

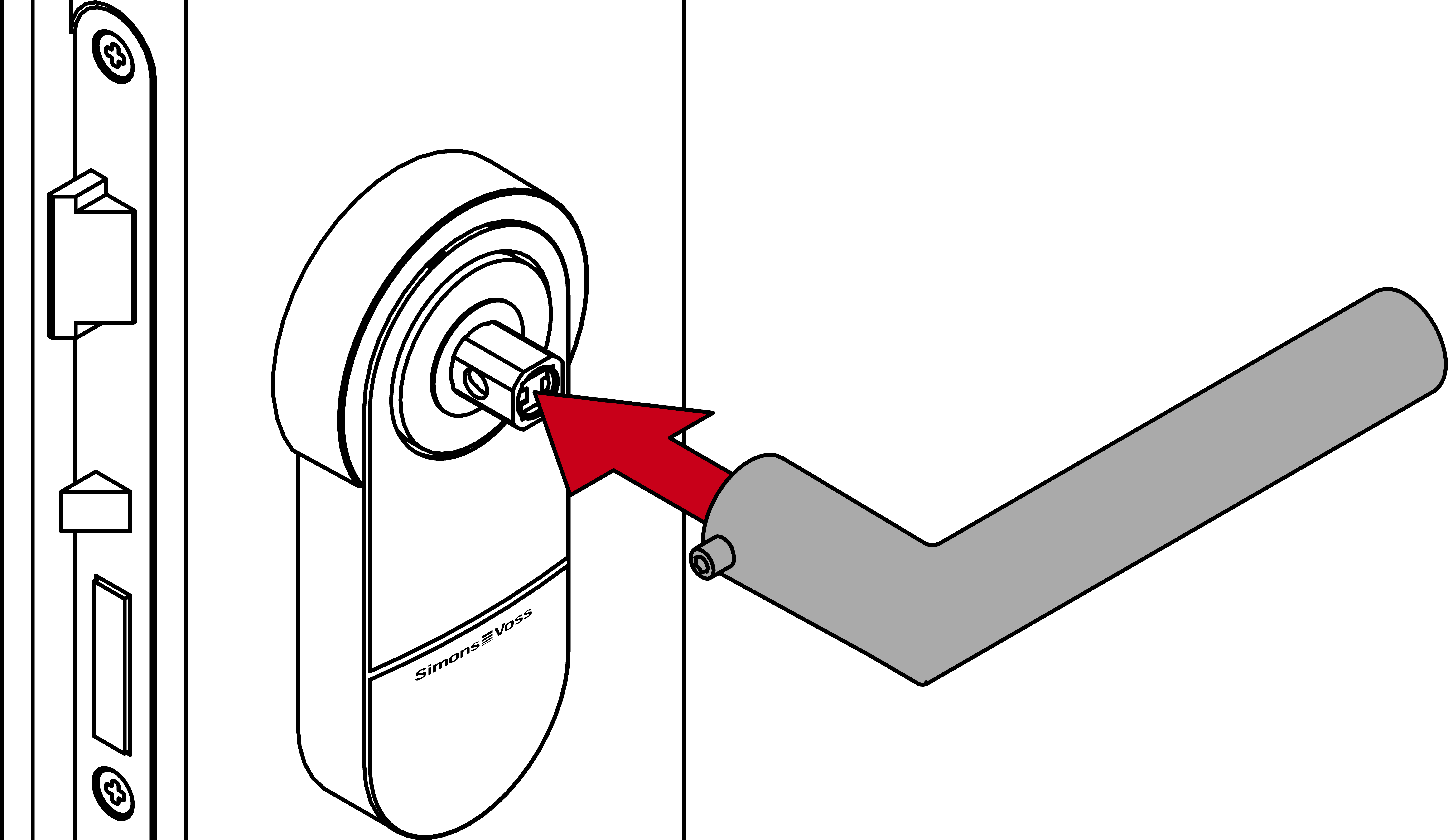

  10. Enfichez la béquille extérieure FSB avec la vis sans tête prémontée sur l’adaptateur.

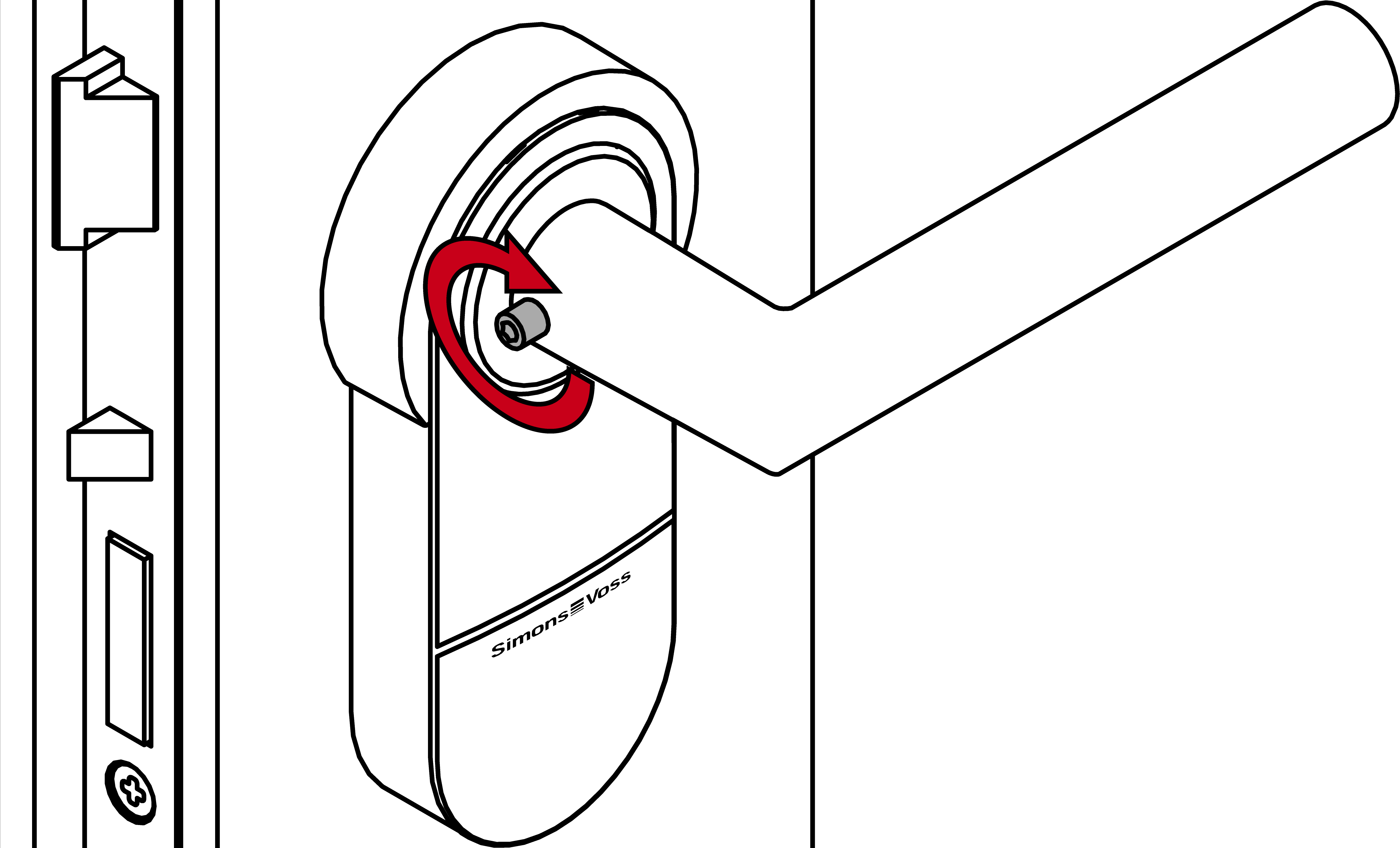

  12. Vissez la béquille extérieure FSB avec la vis sans tête.

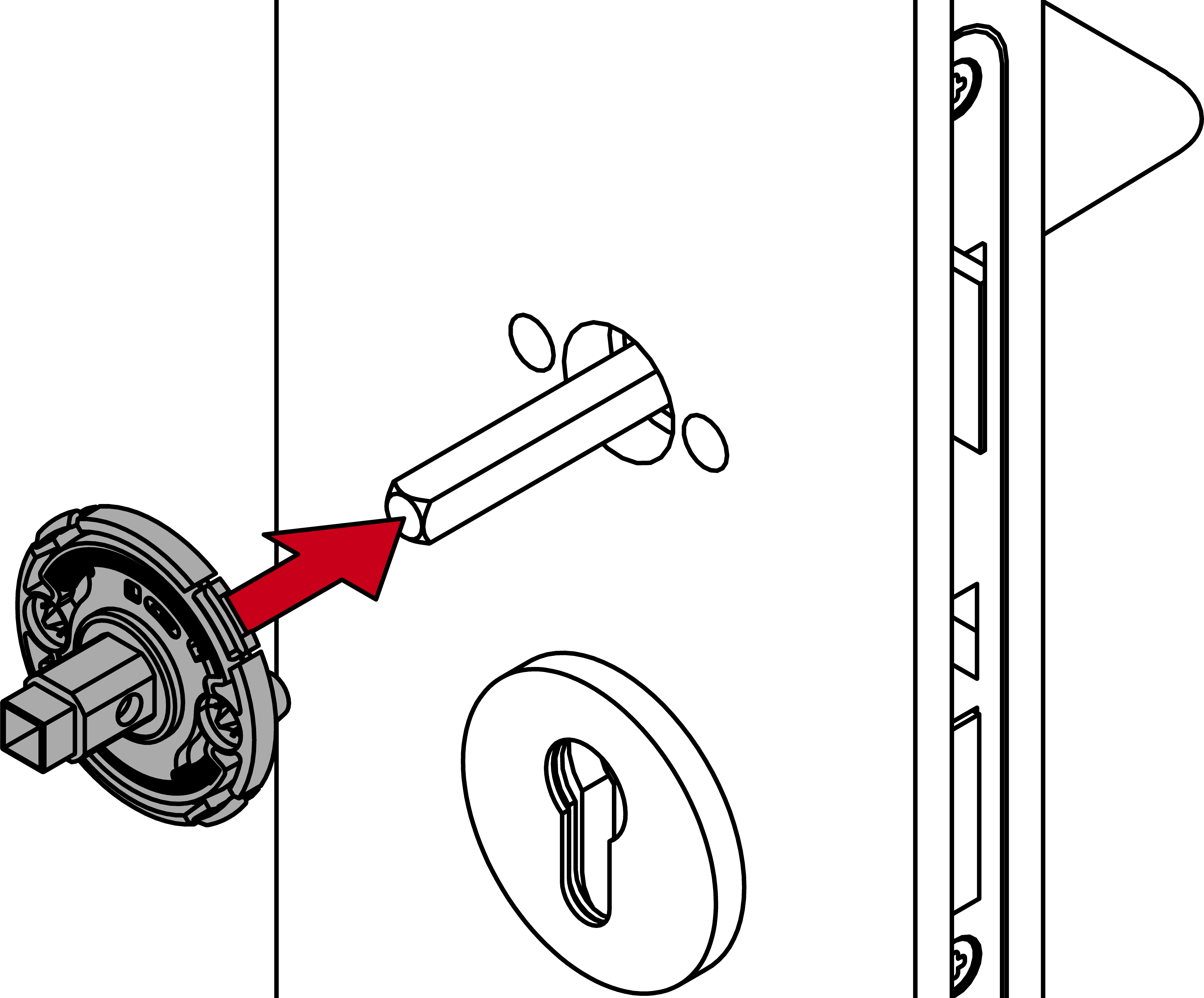

  14. Enfichez le palier FSB sur le carré.

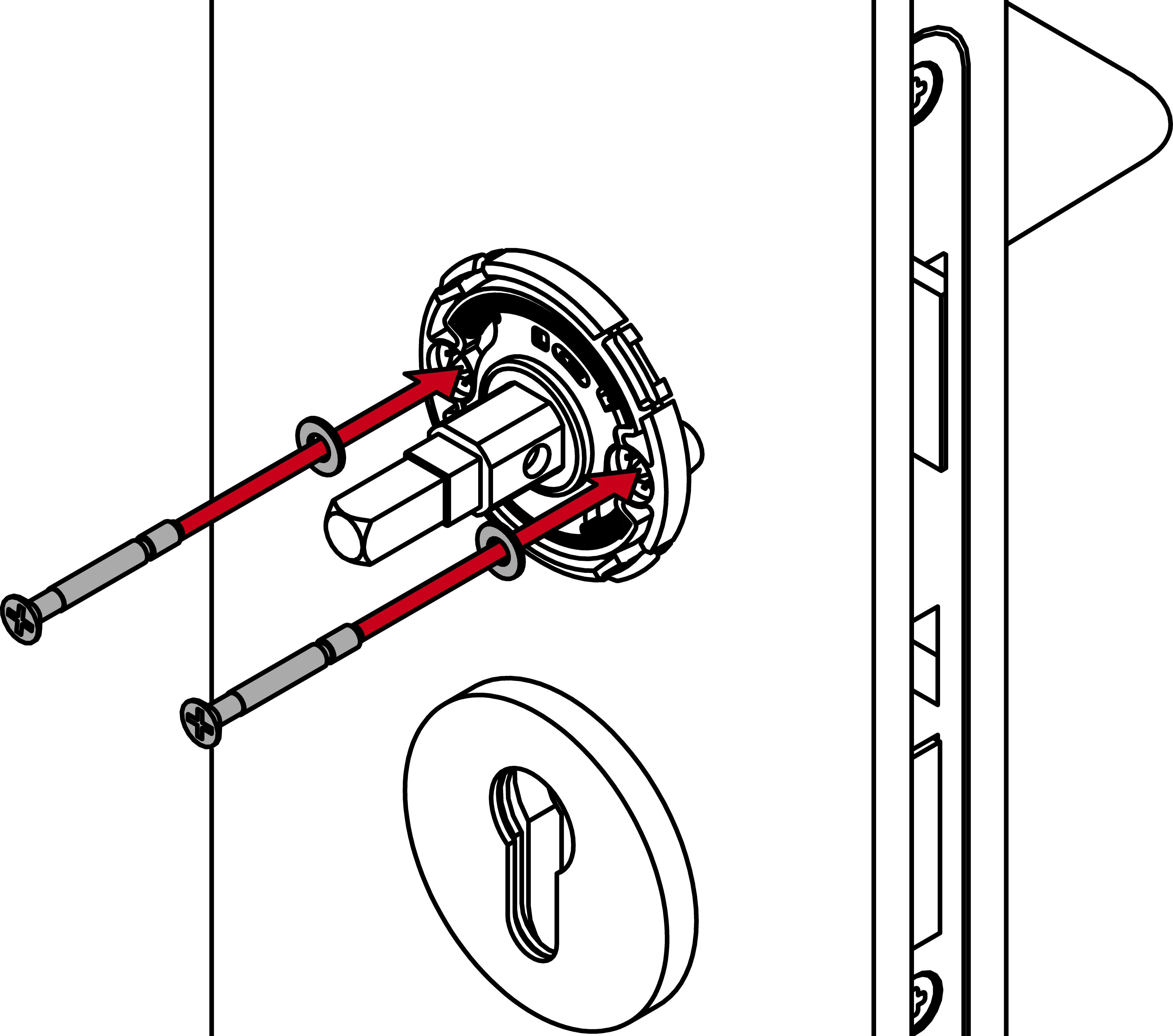

  16. Vissez le palier FSB à l’aide des vis utilisées jusqu’à présent et des rondelles jointes.
    Il peut s’avérer nécessaire d’ajuster la longueur des vis individuellement.

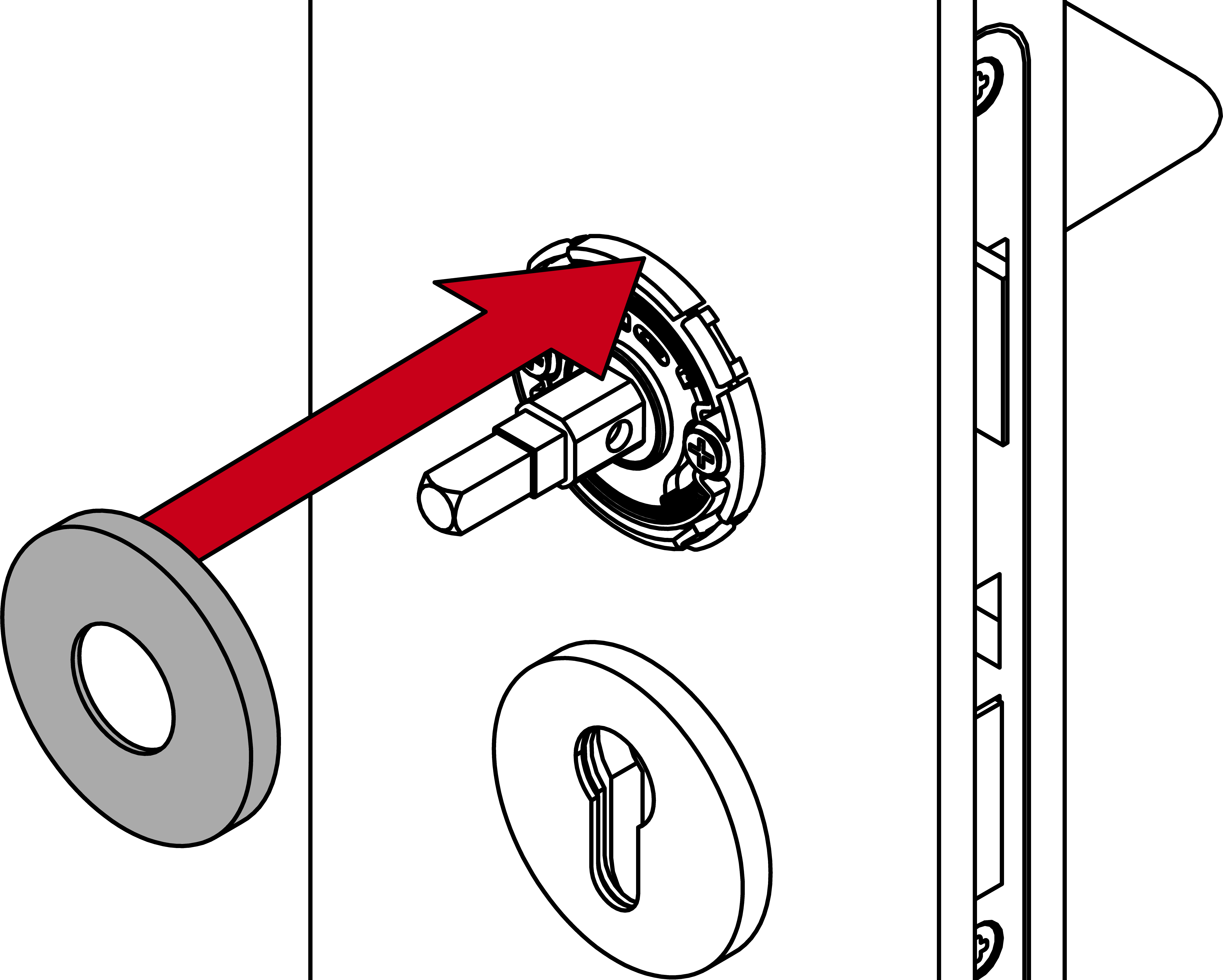

  18. Enfichez la rosace FSB sur le palier FSB.

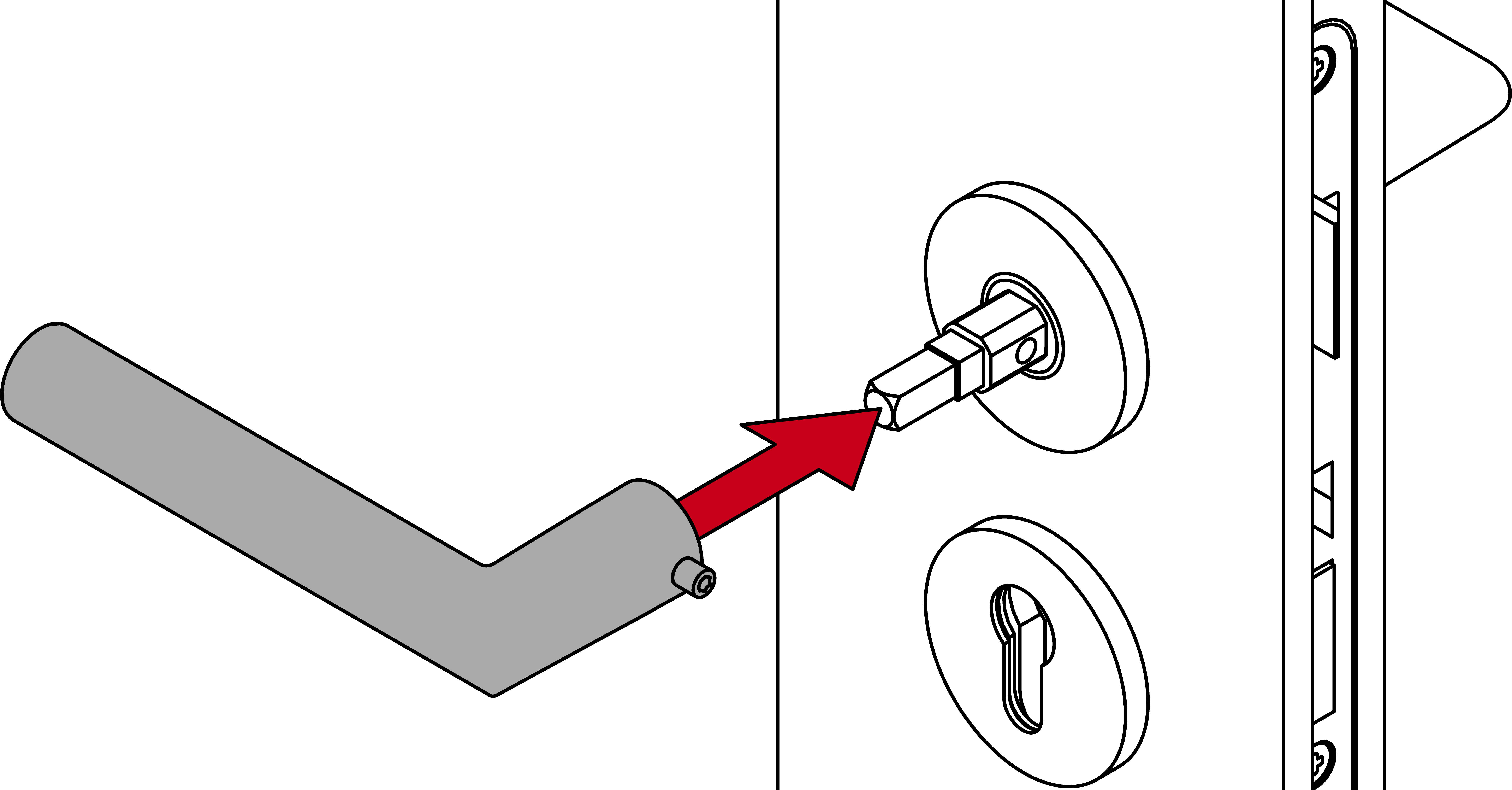

  20. Enfichez la béquille intérieure FSB avec la vis sans tête prémontée sur le carré.

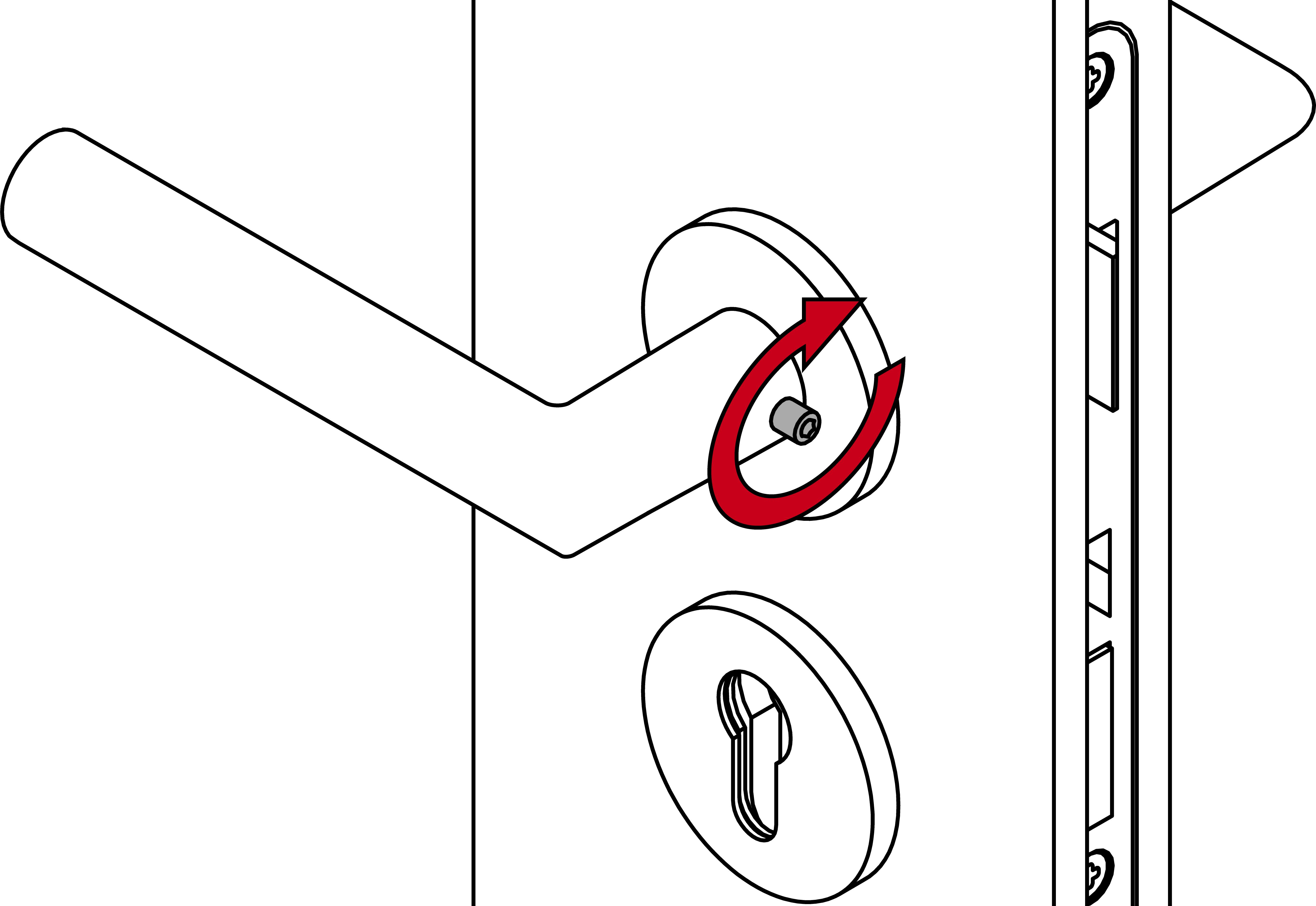

  22. Vissez la béquille intérieure FSB avec la vis sans tête.

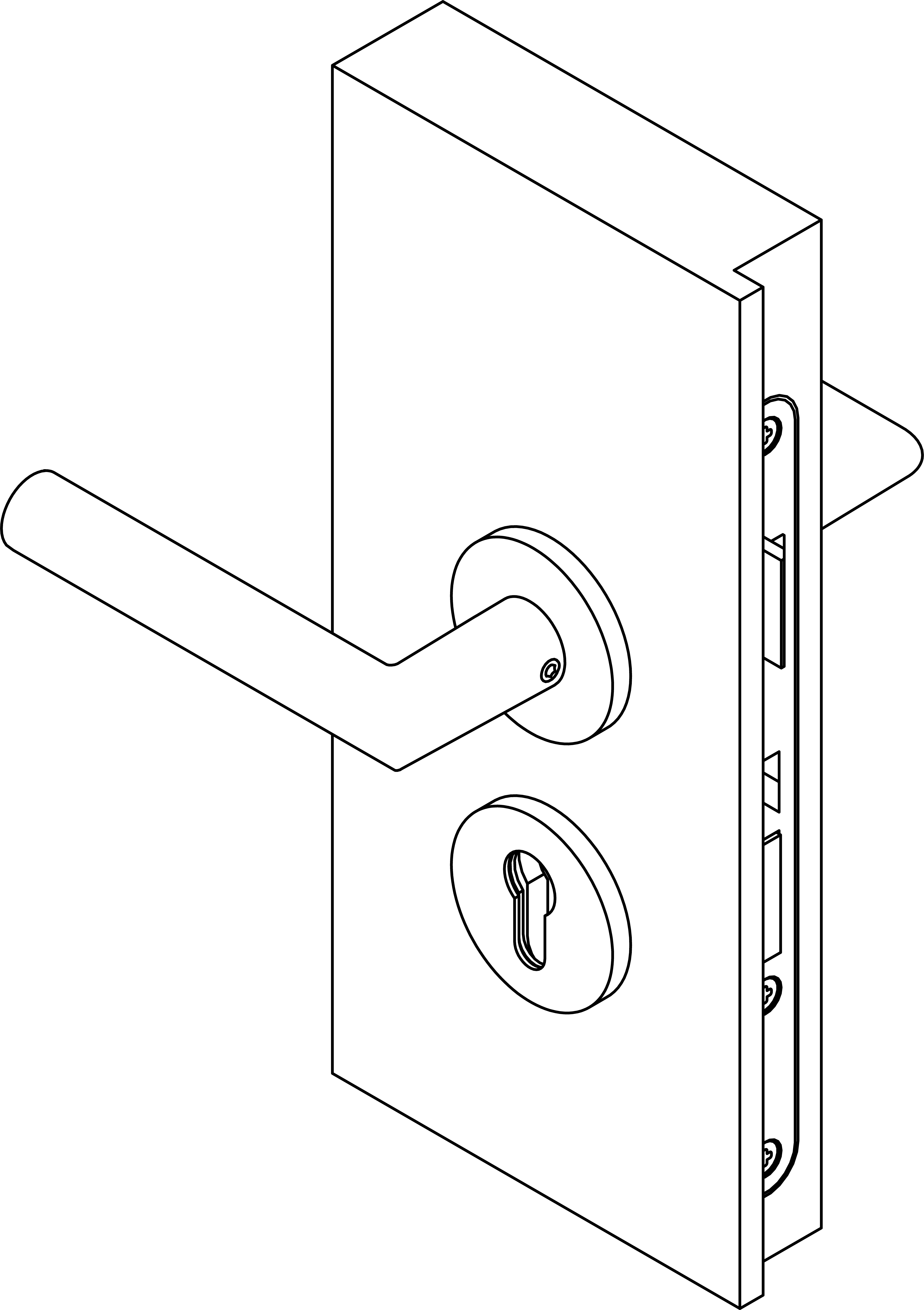

  1. La SmartHandle AX est équipée d’une garniture à béquille FSB.
