Préparation de la porte pour CISA (gabarit de perçage) - SmartHandle numérique AX

  1. Stylo ou pointe à tracer présent.
  2. Gabarit de perçage disponible (voir Gabarit de perçage pour variante A4.P11/A4.P1/A4.P2 (barres antipanique)).
  3. Perceuse présente.
  4. Des forets appropriés sont disponibles (Ø6,5 mm et 8,0 mm).
  5. Tournevis PH2 présent.
  6. Chanfrein conique présent.

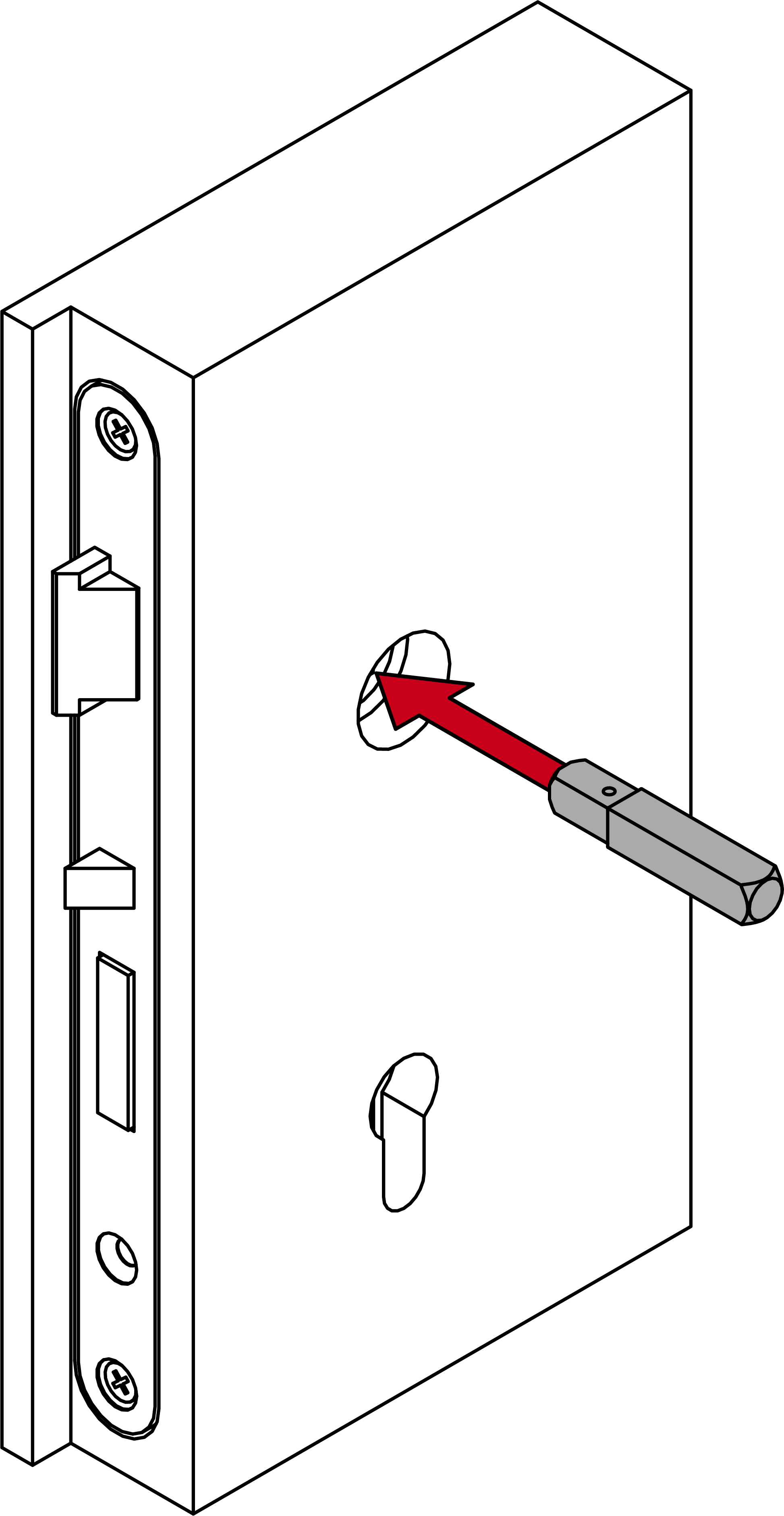

  1. Insérez le carré dans la serrure à mortaise.

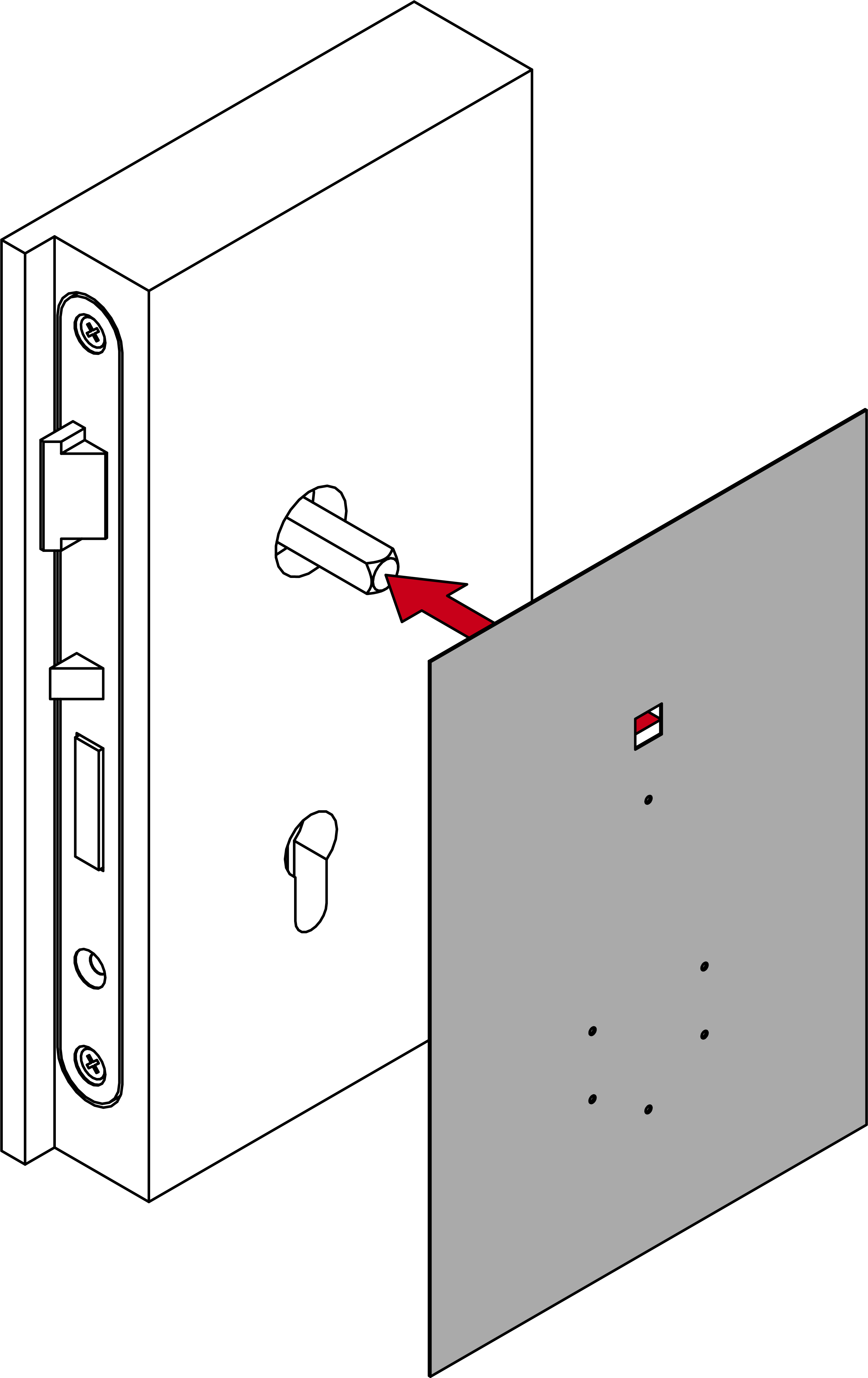

  3. Placez le gabarit de perçage sur le carré.
  5. Alignez le gabarit de perçage verticalement à l’aide de l’échelle imprimée.

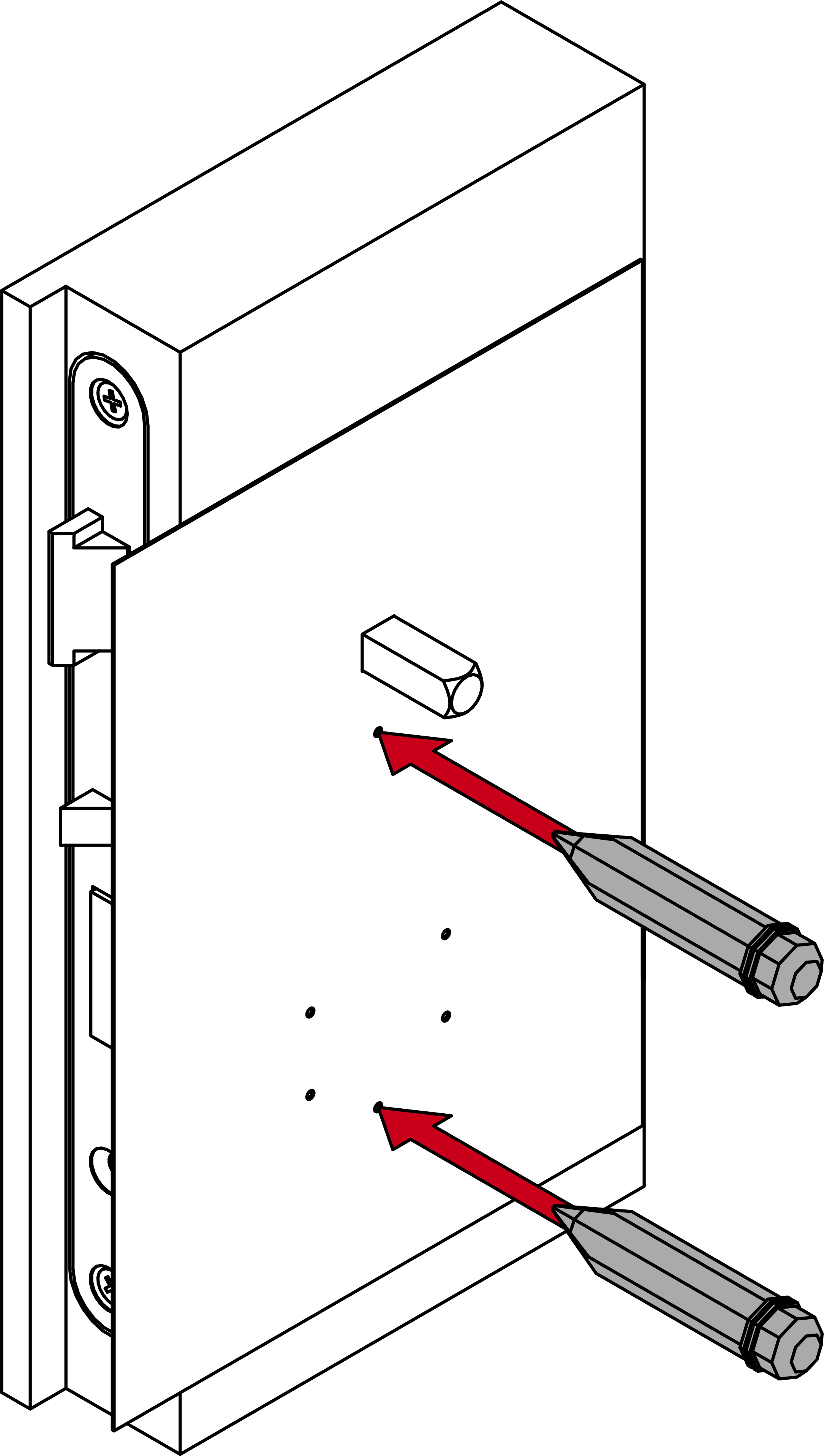

  6. Marquez les points à percer sur la porte.

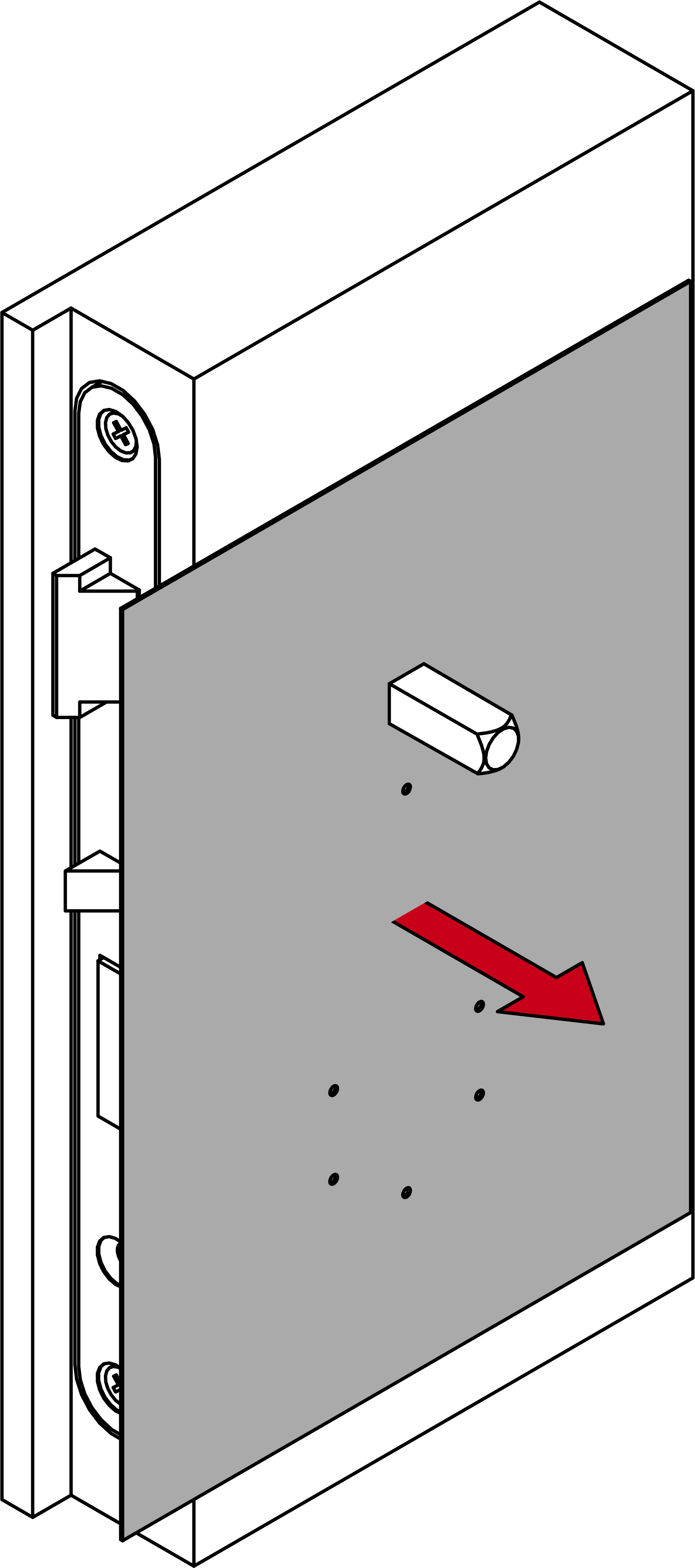

  8. Enlevez le gabarit de perçage.

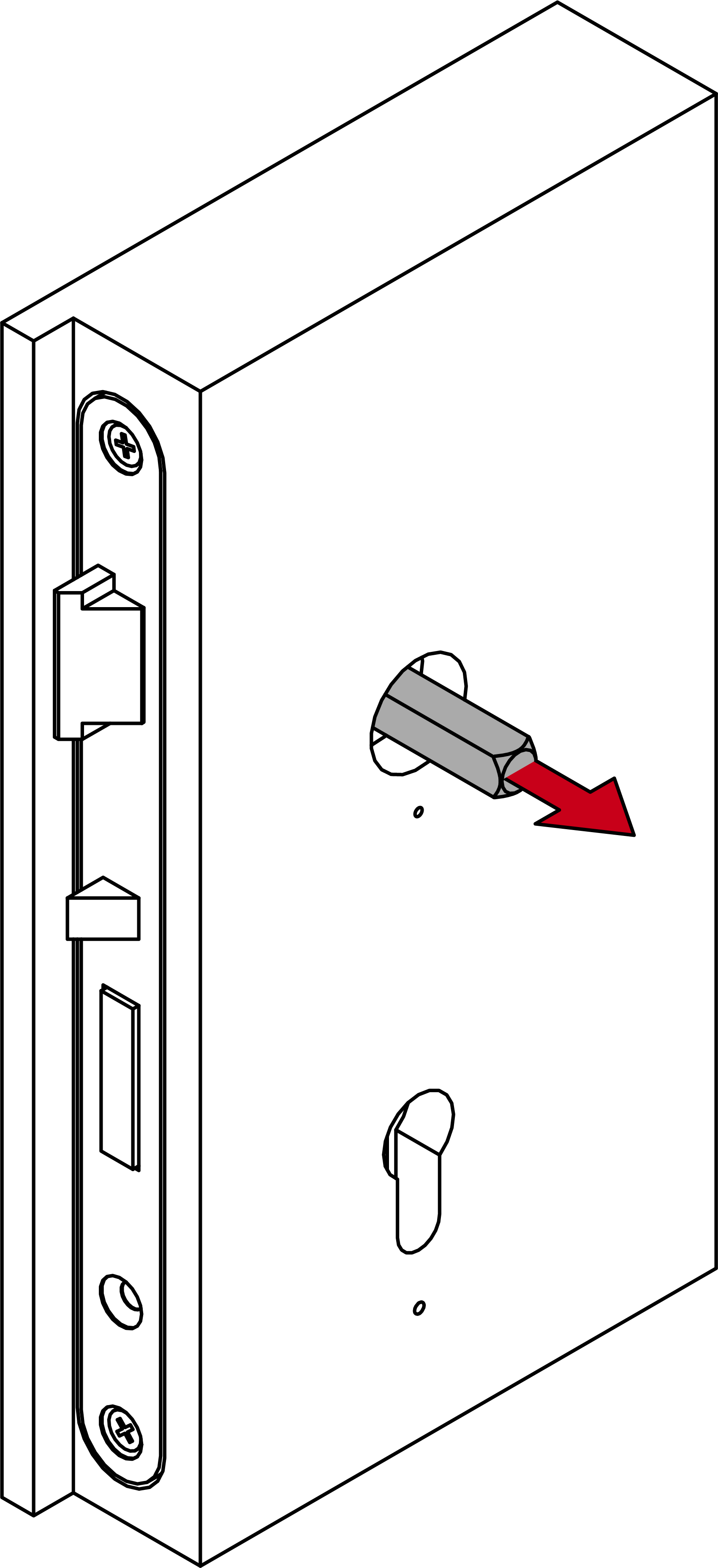

  10. Enlevez le carré.

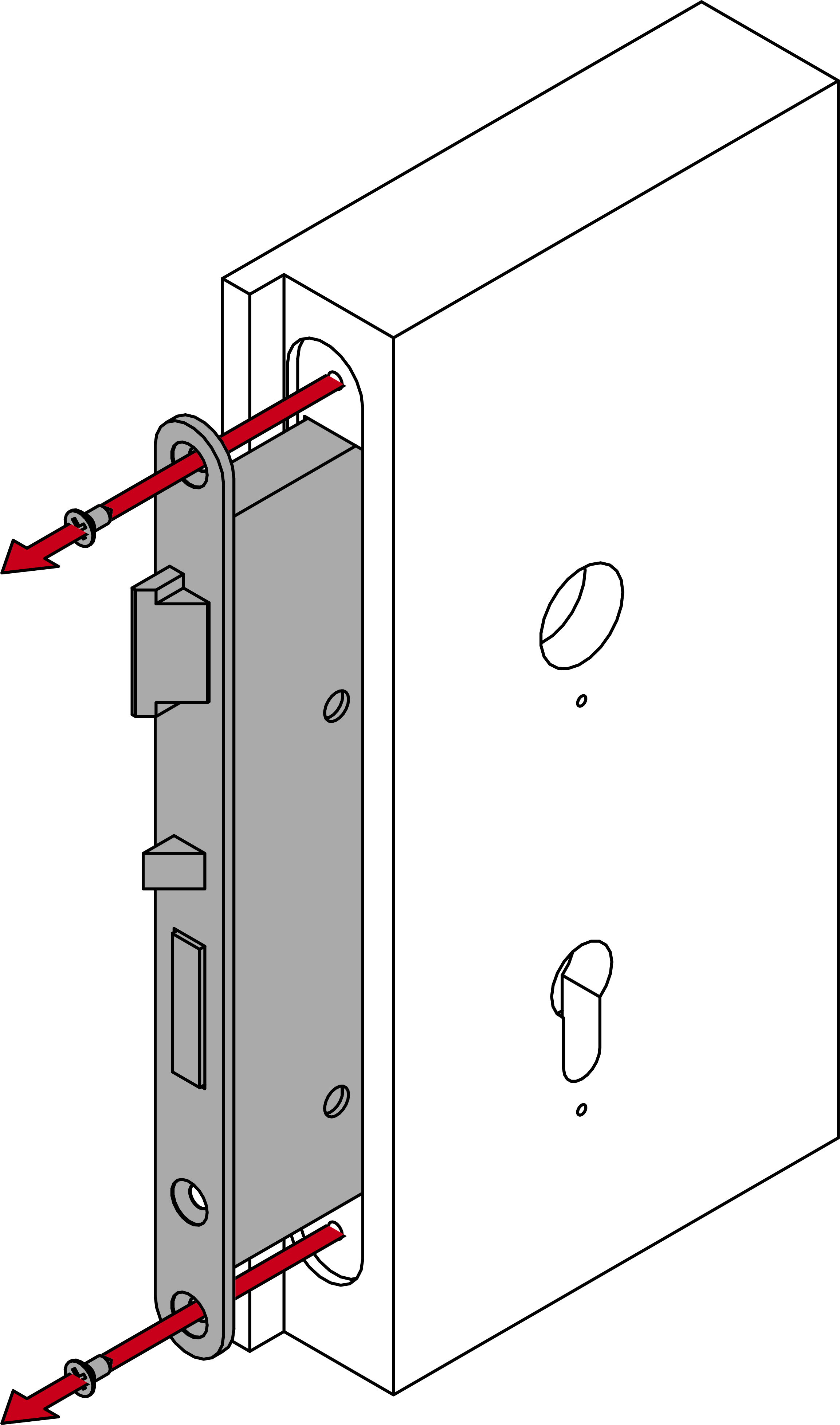

  12. Démontez la serrure à mortaise (PH2).

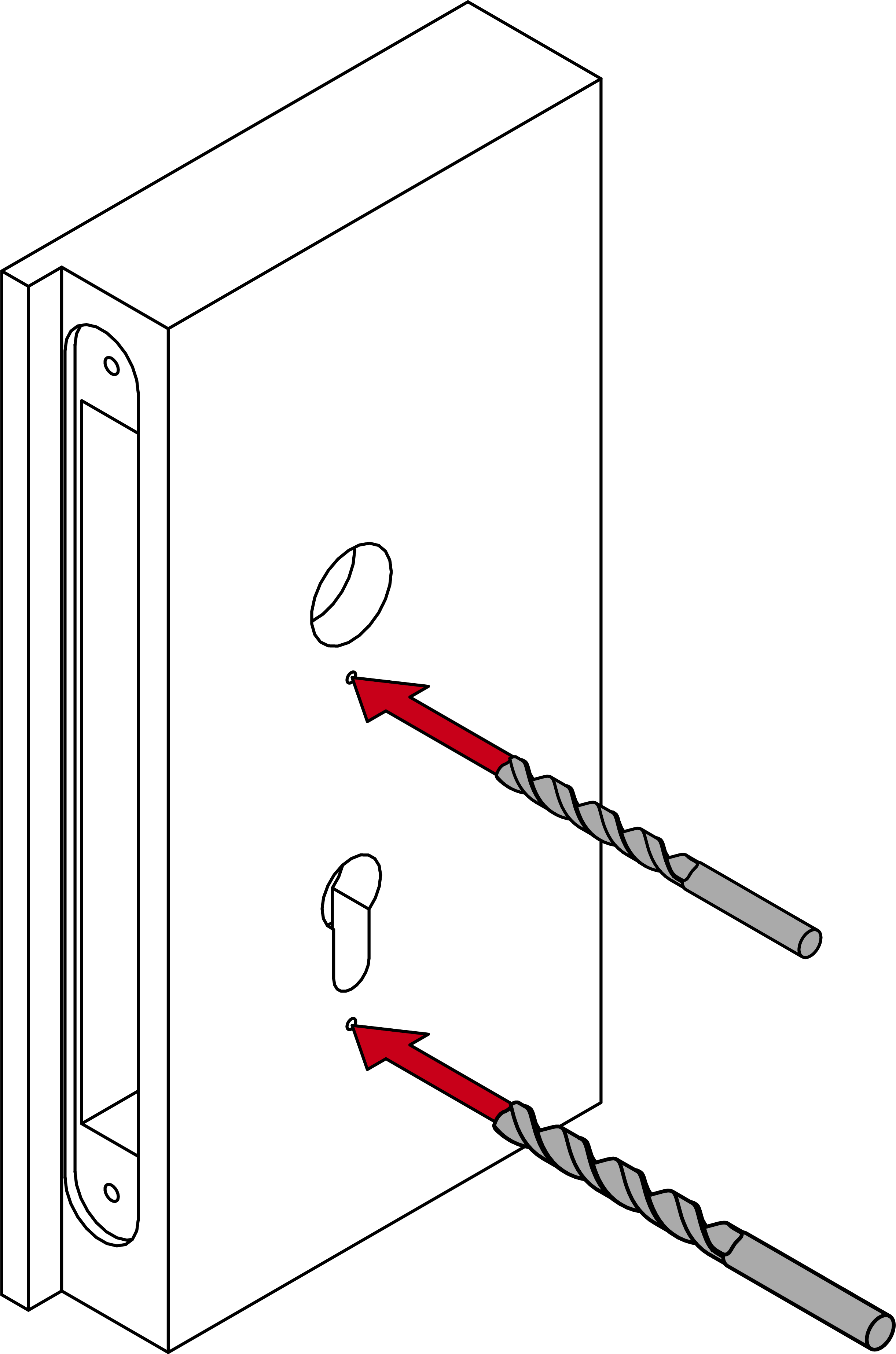

  14. Percez les trous nécessaires.

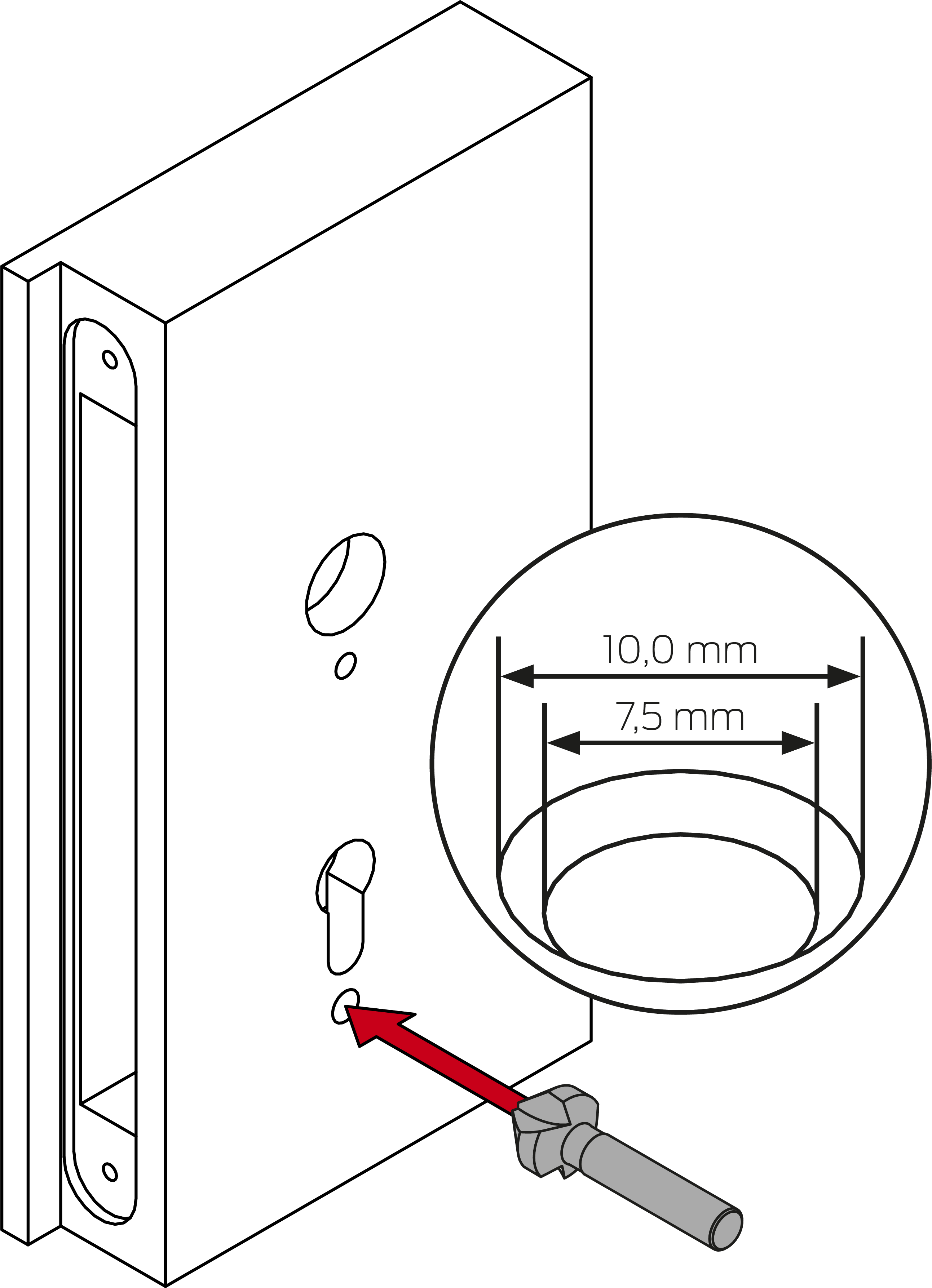

  16. Chanfreinez le trou le plus bas à l’aide d’un chanfrein conique.

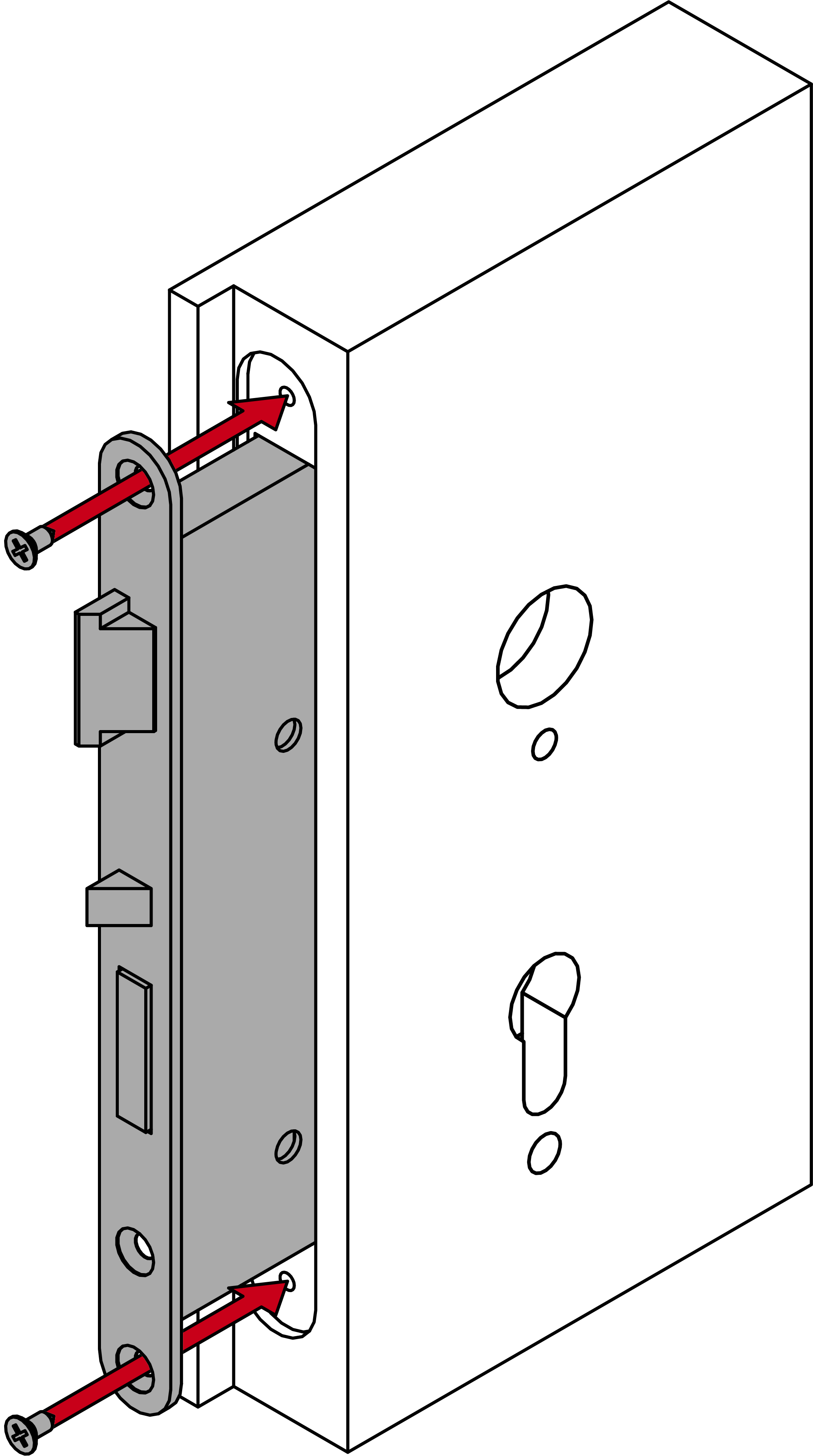

  18. Montez la serrure à mortaise (PH2).
