BKS - SmartHandle numérique AX

Retirer les béquilles

  1. Démontez la barre antipanique de la manière indiquée dans la documentation du fabricant à l'exception de la plaque de support.

  2. NOTE

    notice

    Produit tiers doté de sa propre documentation

    Le logement de la barre antipanique est un produit tiers.

    1. Respectez les instructions et consignes de sécurité du fabricant.
  3. Faites levier avec un tournevis à tête plate sur les recouvrements des rosaces.
  4. Dévissez les vis des bases de rosace.
  5. Dévissez les vis de la plaque de support.
  6. Retirez la béquille avec la plaque d'adaptation et le carré.
  7. La SmartHandle AX est retirée de la porte.
  8. Dévissez les vis qui fixent la SmartHandle AX sur la plaque d'adaptation.
  9. La plaque d'adaptation est retirée.
  10. Poussez la goupille de sécurité du carré vers l'intérieur et tirez le carré hors du module.
  11. Le carré est retiré.

Retirer la poignée du module

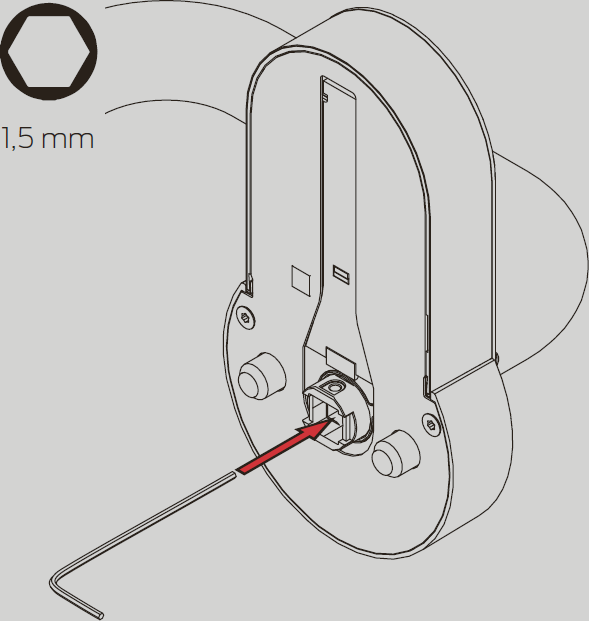

  1. Insérez la clé six pans dans le trou prévu à cet effet dans le logement du carré.

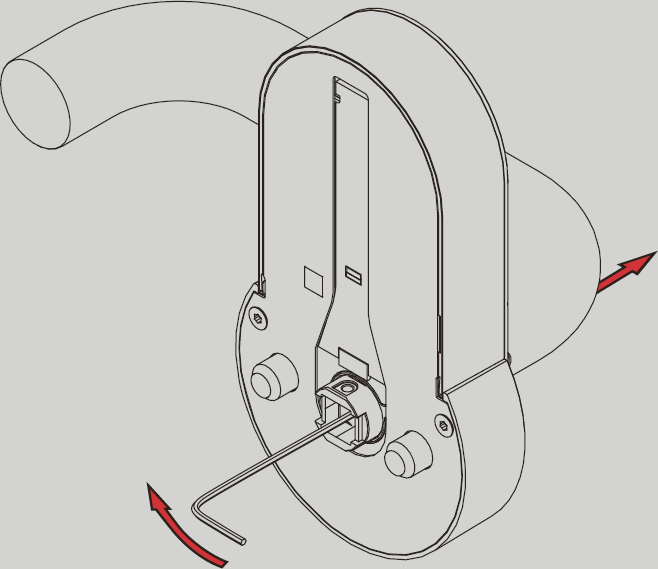

  3. Poussez la clé six pans vers le bord voisin et maintenez-la appuyée.
  5. Retirez la poignée du module.
  1. La SmartHandle AX est démontée.
