Montage de la ferrure pour CISA - SmartHandle numérique AX

  1. Porte prépercée.
  2. Tournevis PH2 présent.
  3. Tournevis TX15 présent.
  4. Pied à coulisse présent.
  5. Scie disponible.
  1. Mesurez l’épaisseur de la porte.
  3. Marquez les cadres de sciage sur les vis et le carré.

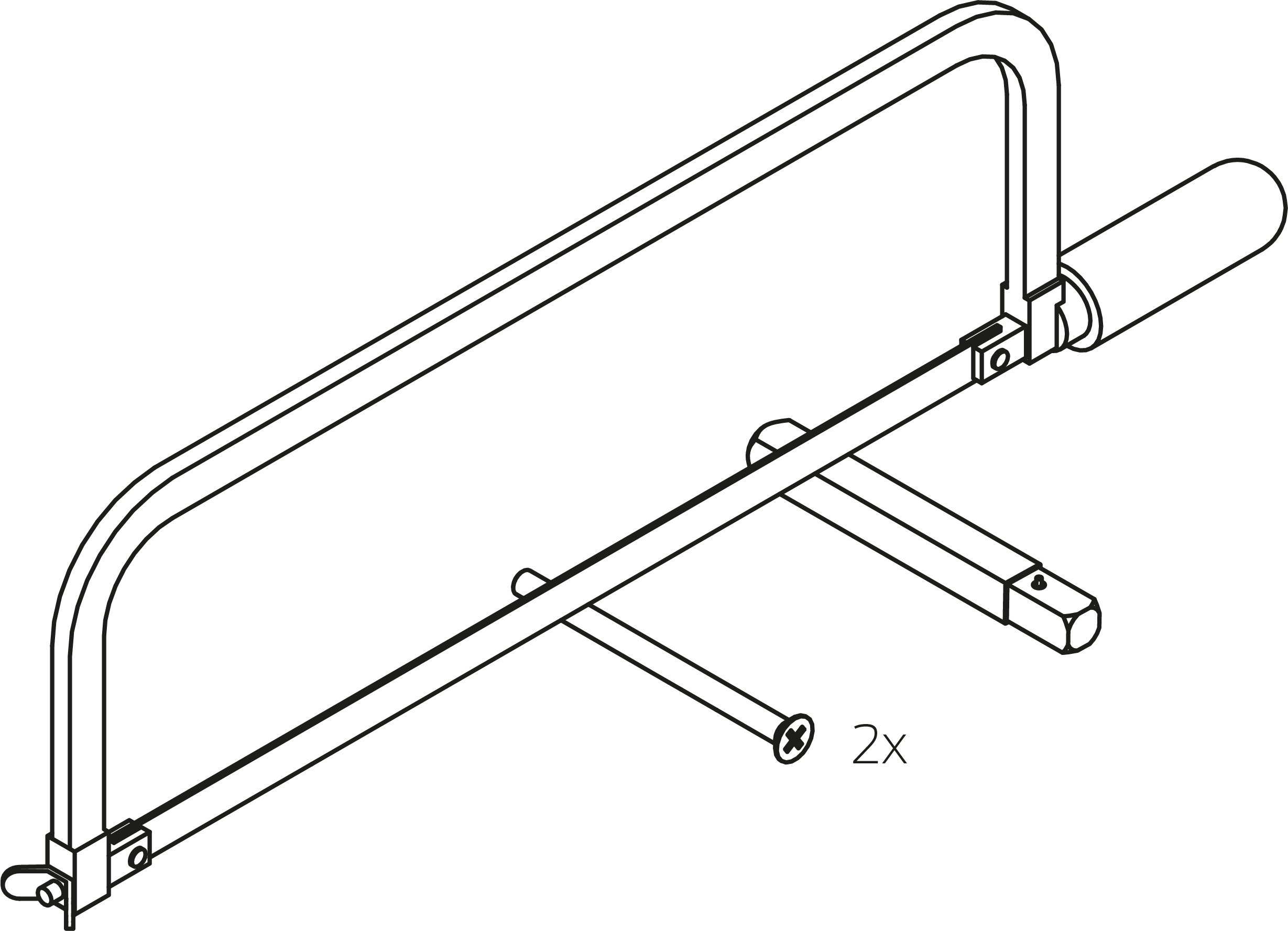

  6. Raccourcissez les vis et le carré à l’aide d’une scie appropriée.
  8. Insérez l’écrou à manchon dans la plaque d’adaptation.
  10. Placez la plaque d’adaptation sur la ferrure électronique.
  12. Alignez les trous de la plaque d’adaptation avec les filetages de la ferrure.
  13. Vissez la plaque d’adaptation en croix (PH2, couple : 1,1 Nm).
  16. Insérez le carré avec le côté broche dans la ferrure.

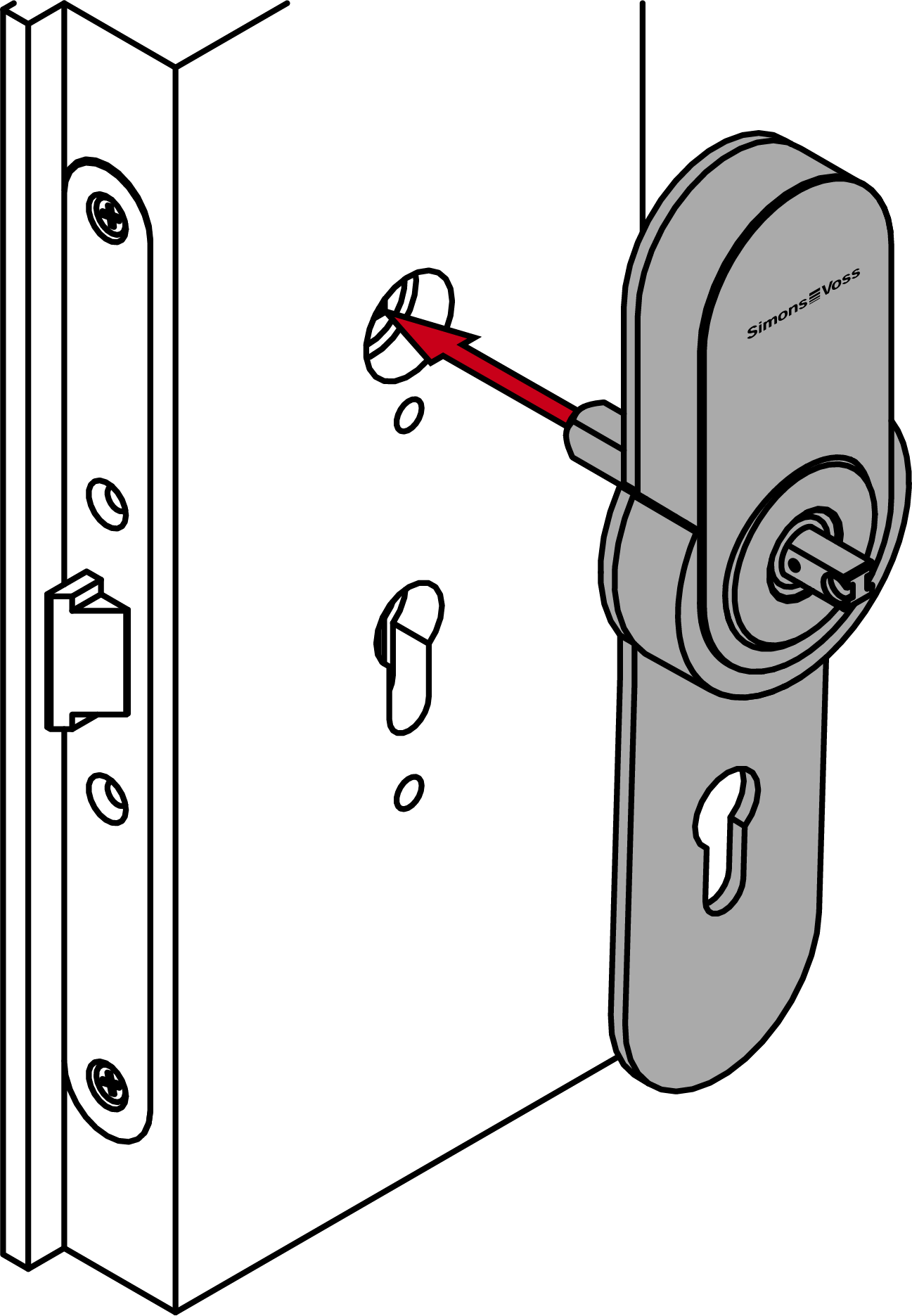

  18. Insérer la ferrure avec la plaque d’adaptation et le carré dans la porte.
  20. Vissez la ferrure au milieu (PH2, couple 1,1 Nm).
  22. Vissez également la plaque d’adaptation sous le trou de serrure (PH2, couple : 1,1 Nm).

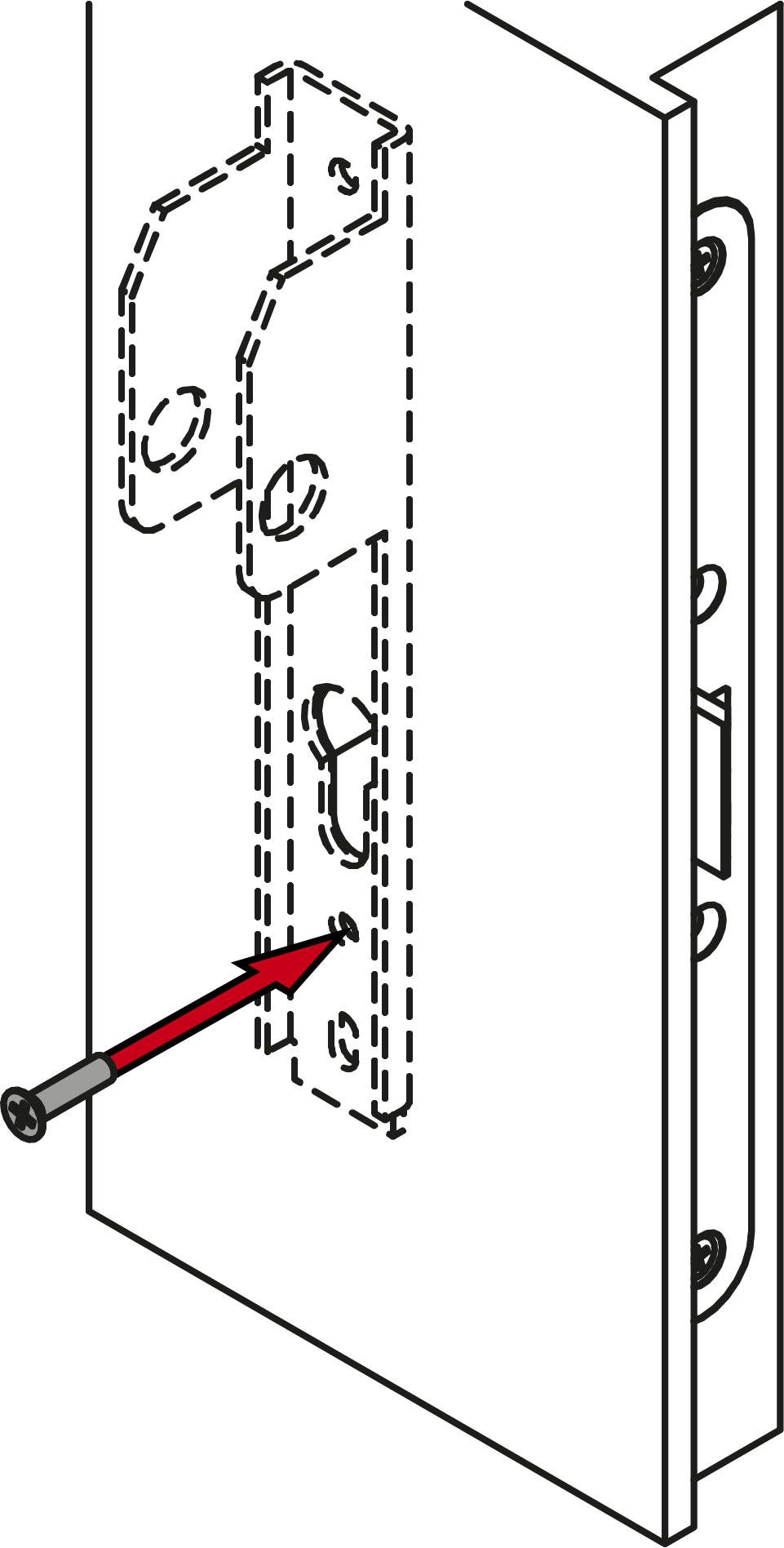

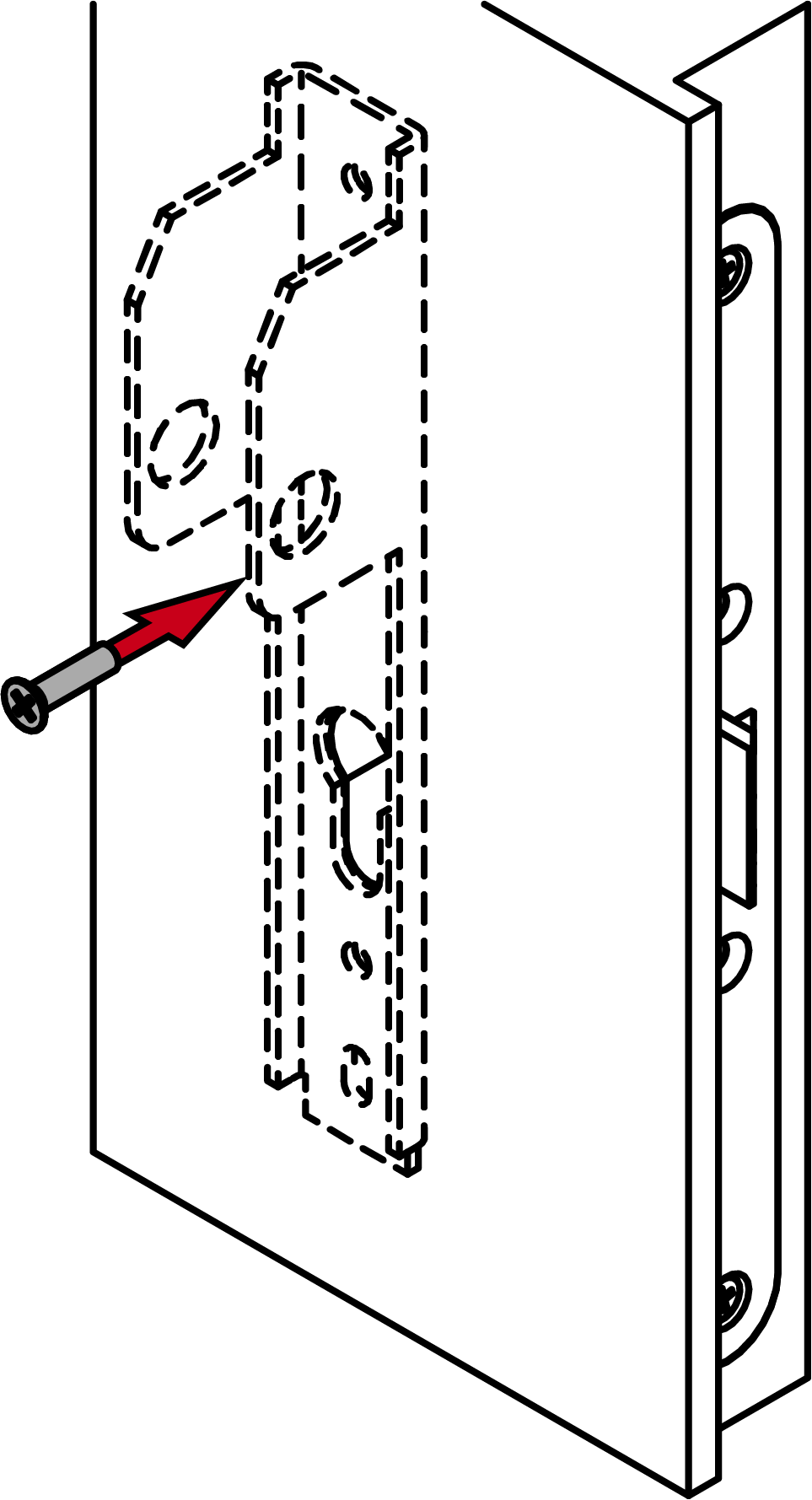

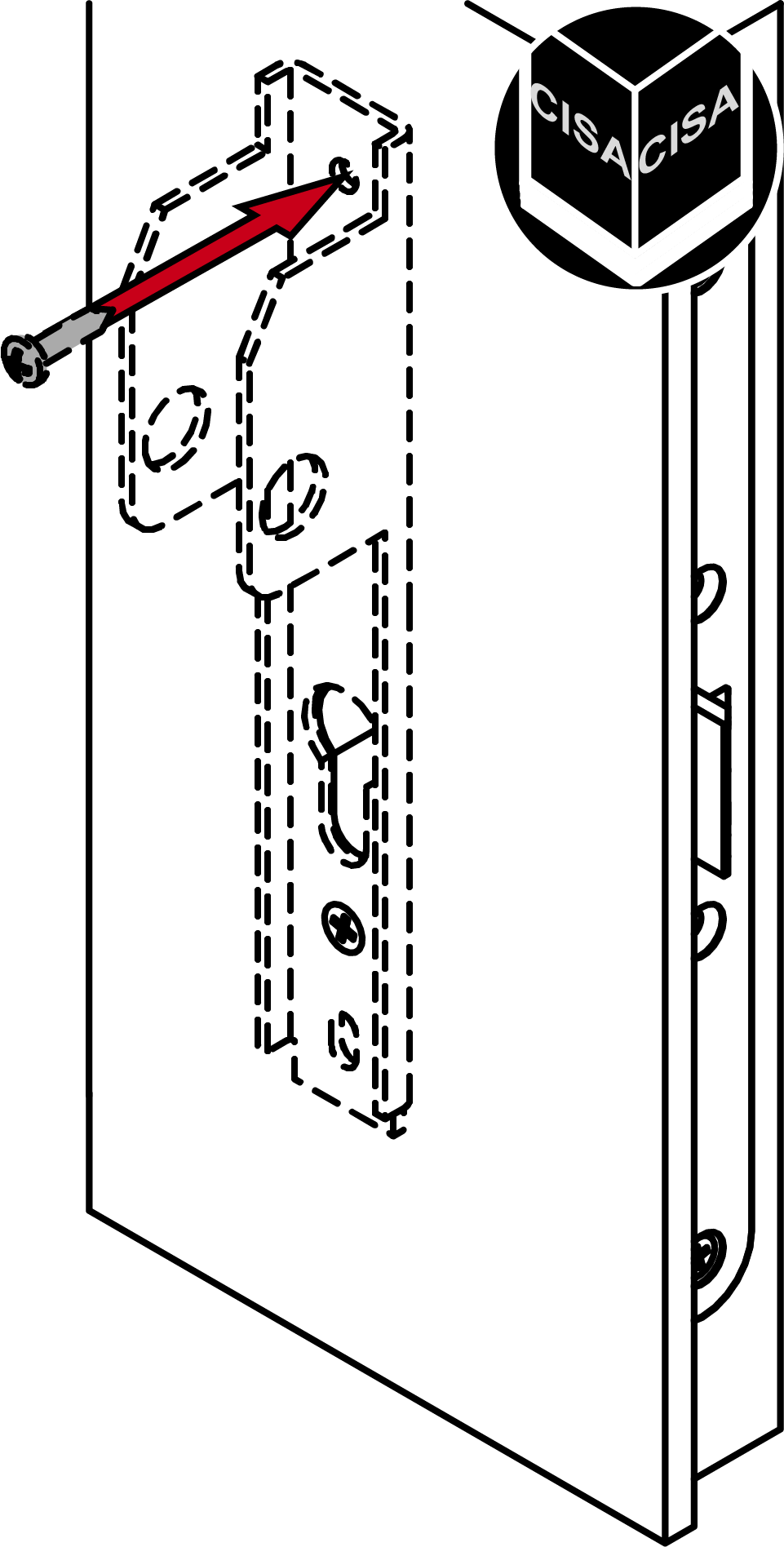

  24. Vissez la vis à bois comme décrit dans la documentation CISA.

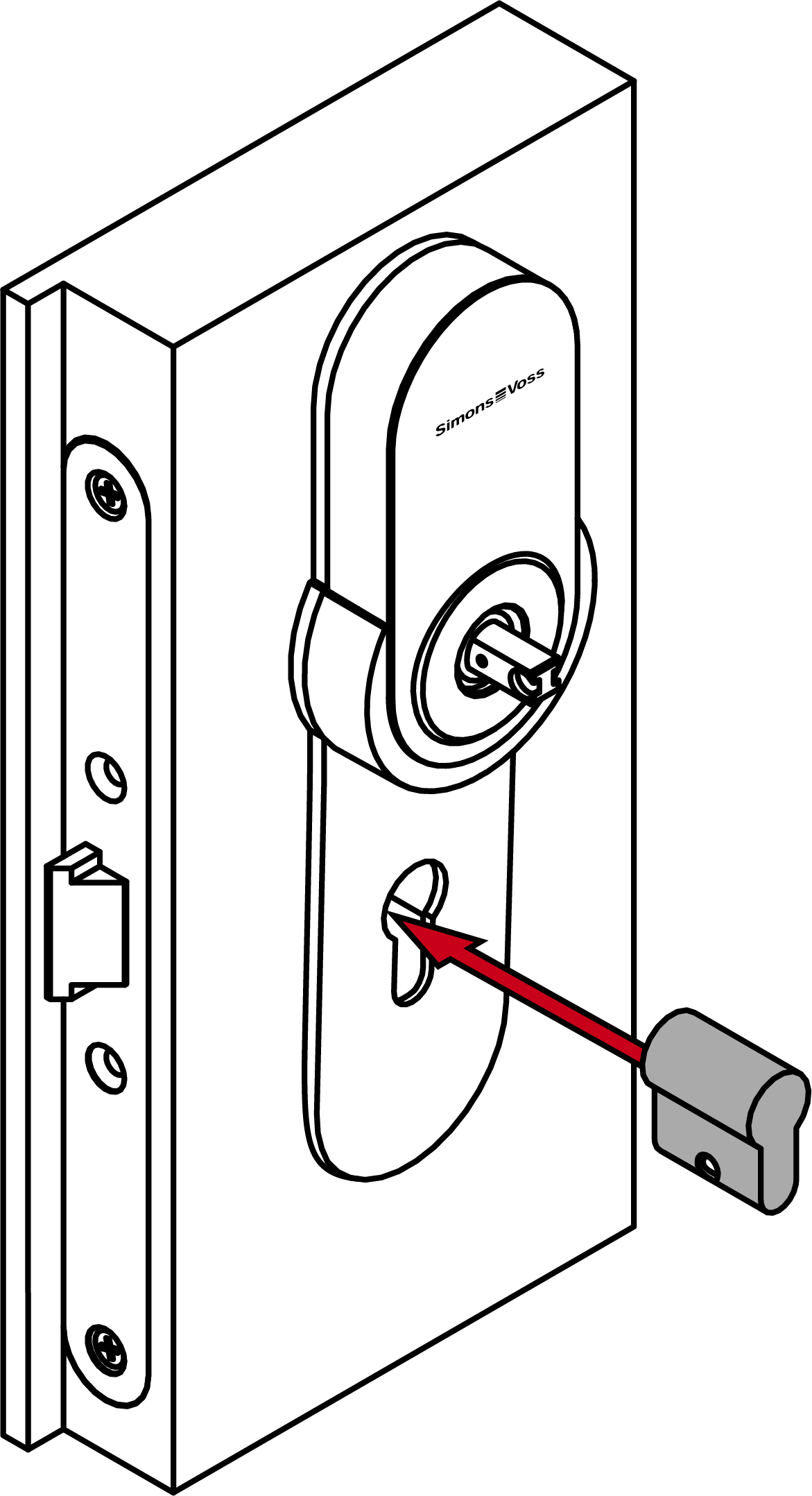

  26. Insérez le cylindre borgne.

  27. NOTE

    notice

    Guider le cylindre aveugle dans le trou avec un tournevis

    Il est particulièrement difficile de positionner correctement le cylindre aveugle lorsque les portes sont épaisses.

    1. Insérez un tournevis dans le trou du cylindre aveugle.
    2. Positionnez le cylindre aveugle au moyen du tournevis.

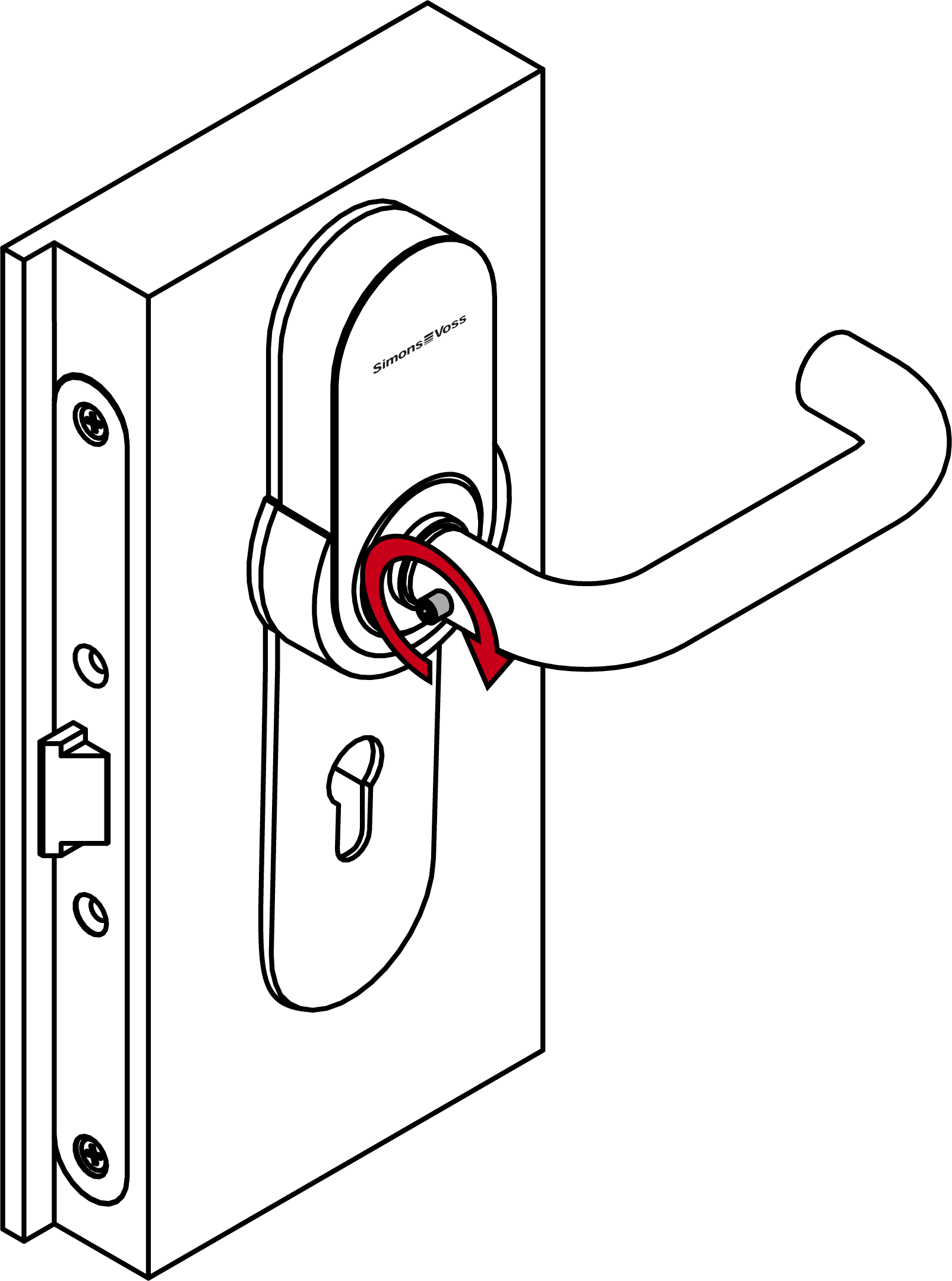

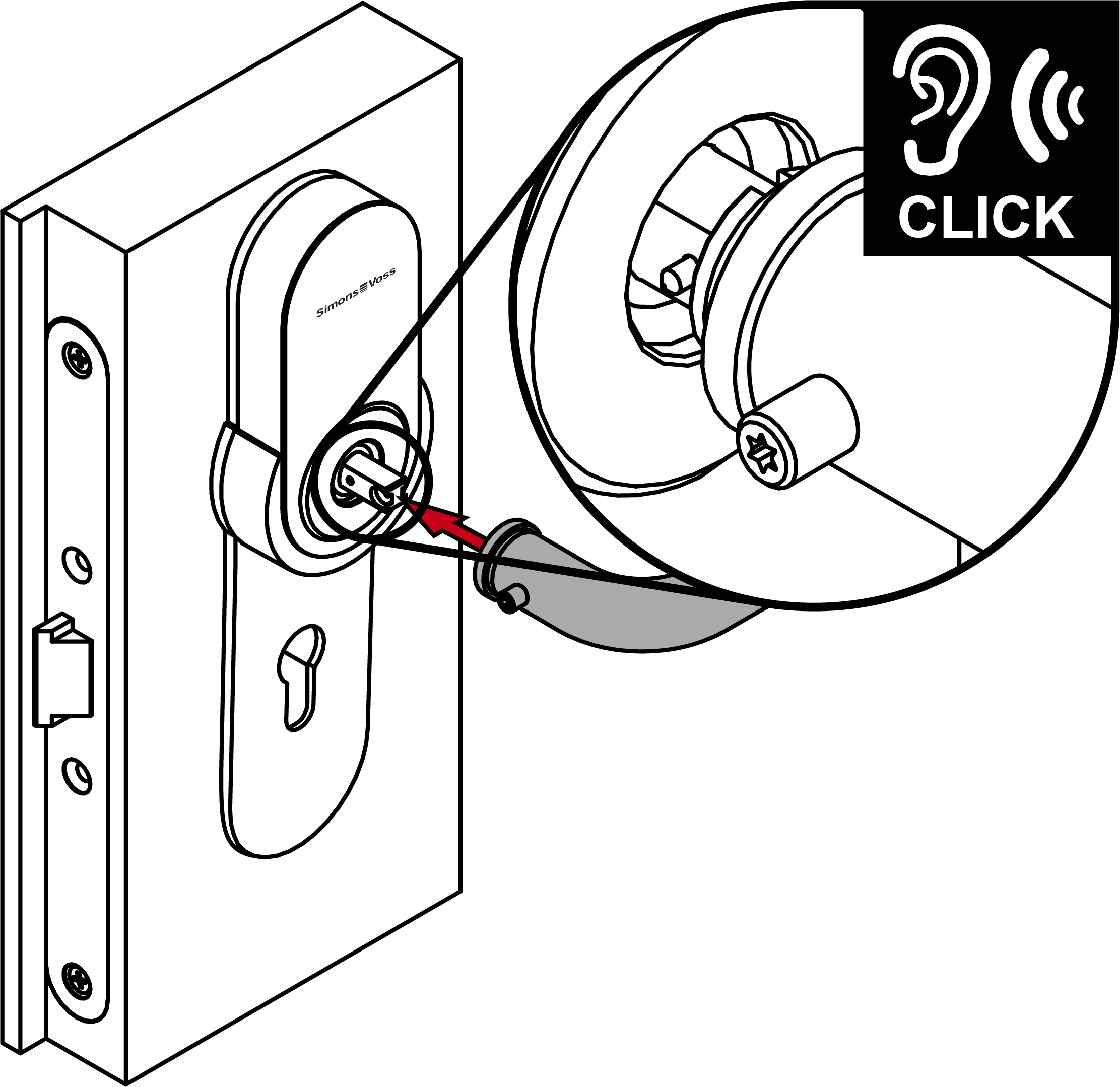

  30. Insérez la béquille sur la ferrure extérieure.
  32. Vissez la vis sans tête de la béquille extérieure (TX15, couple : 5,0 Nm).

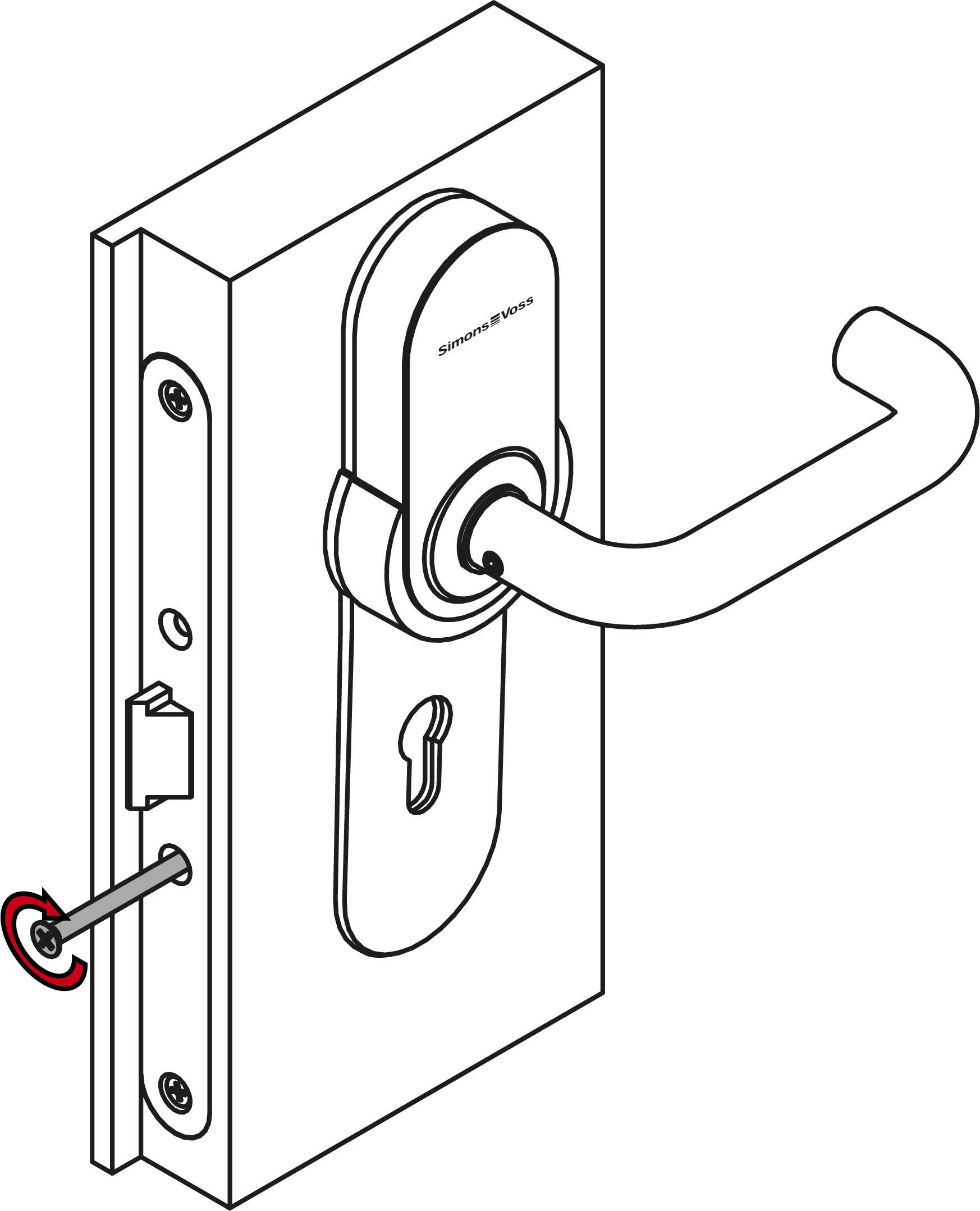

  34. Vissez le cylindre borgne (PH2, couple de serrage : 1,1 Nm).
  1. Le montage de la ferrure est terminé.
