Béquille pour porte en verre - SmartHandle numérique AX

Vous pouvez également utiliser une SmartHandle AX de variante A1 avec un boîtier de serrure (disponible en option) sur les portes en verre.

Pour la béquille pour porte en verre SimonsVoss, la porte en verre doit disposer des perçages suivants (dimensions en mm) :

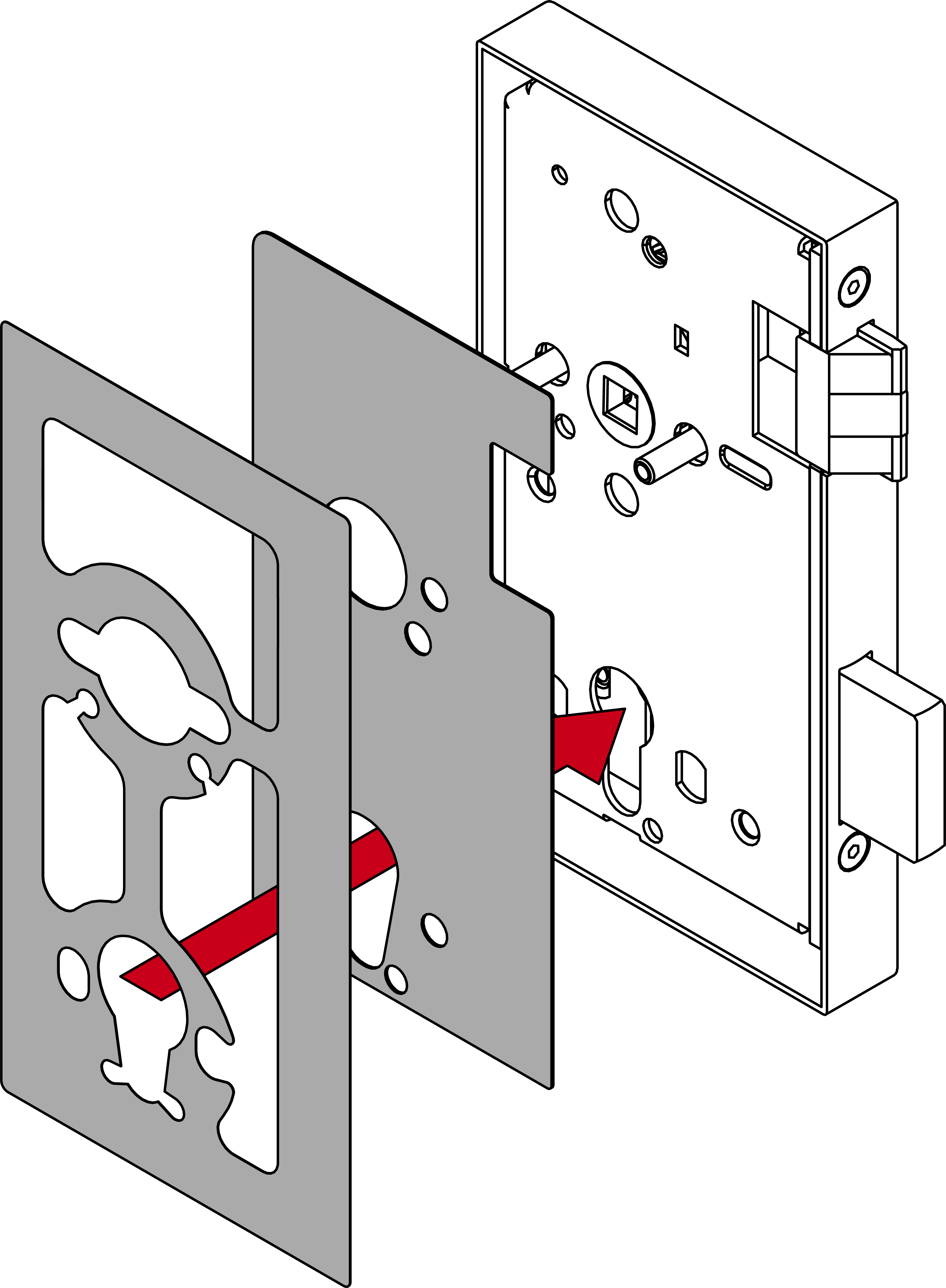

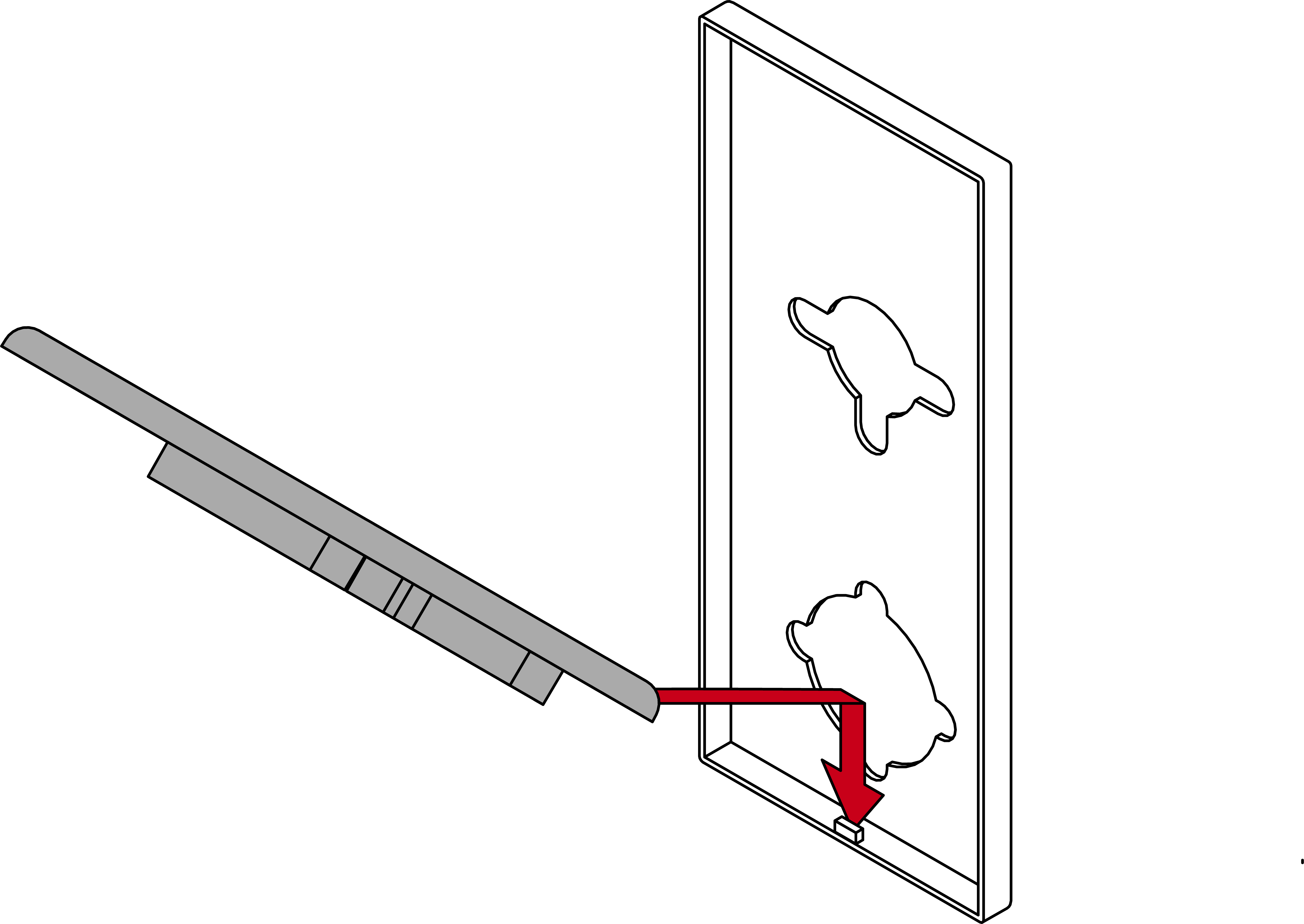

  1. Insérez la plaque intérieure en bas dans la blinde intérieure.
  3. Rabattez la plaque intérieure dans la blinde intérieure.

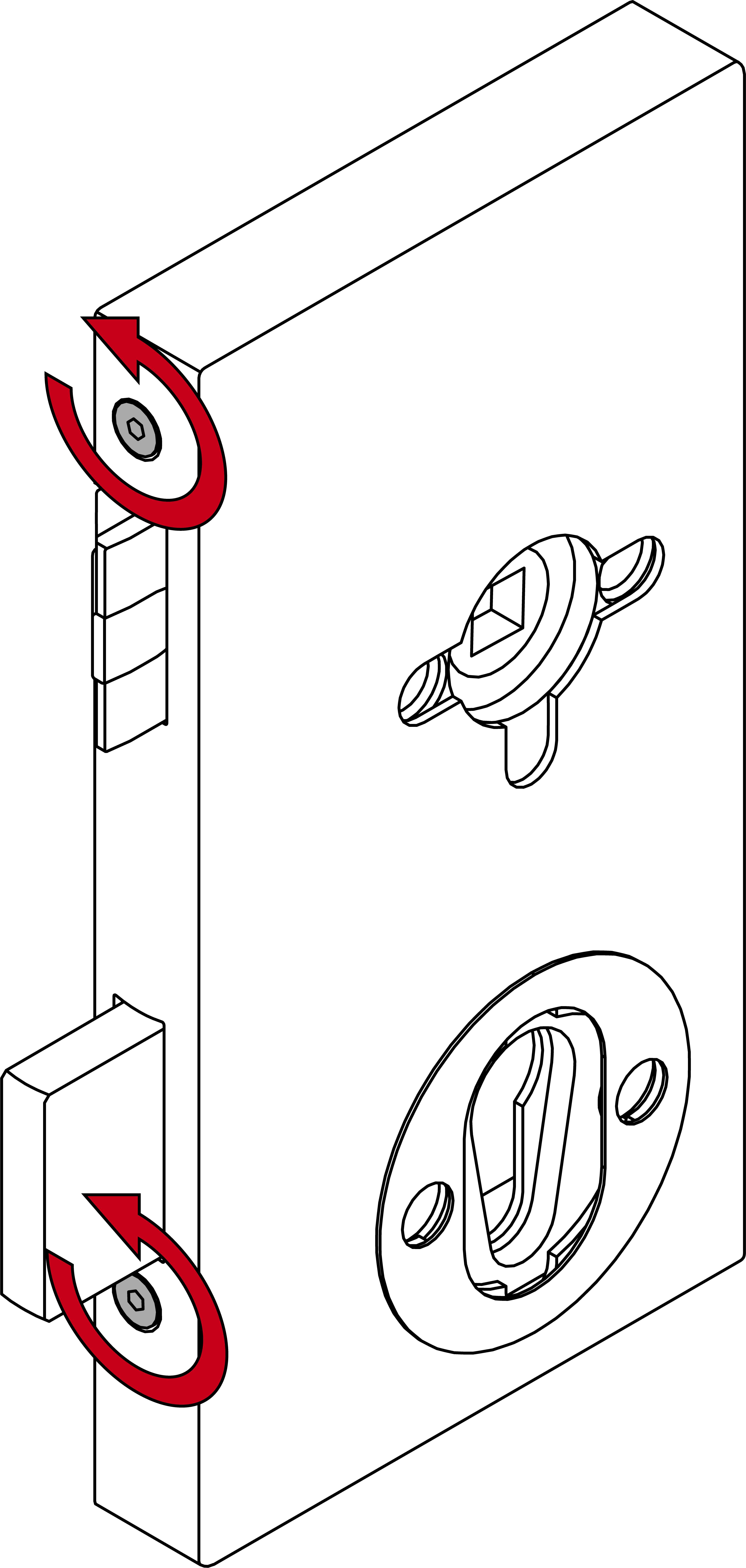

  5. Desserrez les vis du boîtier de serrure de la porte en verre d’environ 1,5 tour (six pans creux 3 mm).

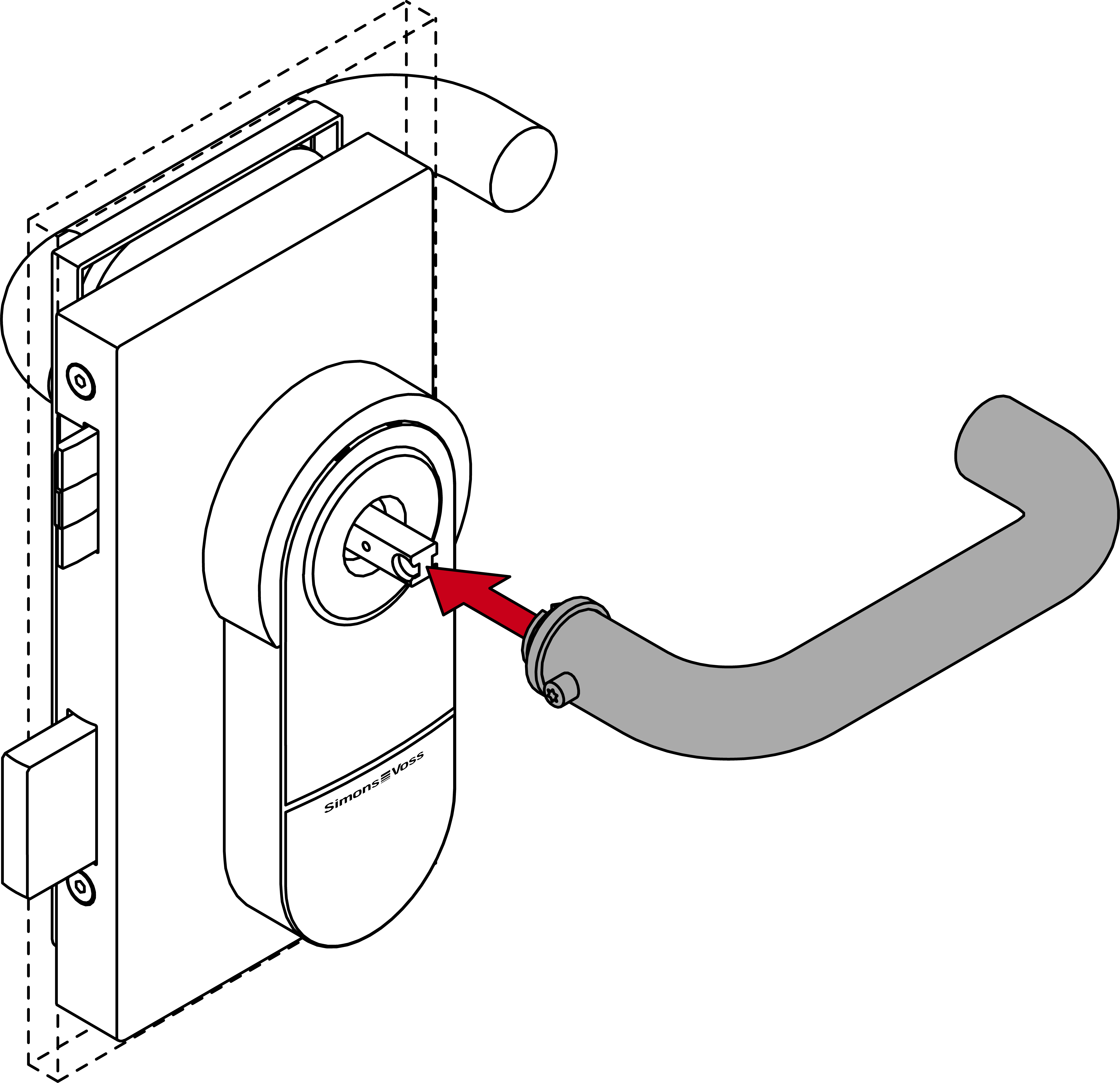

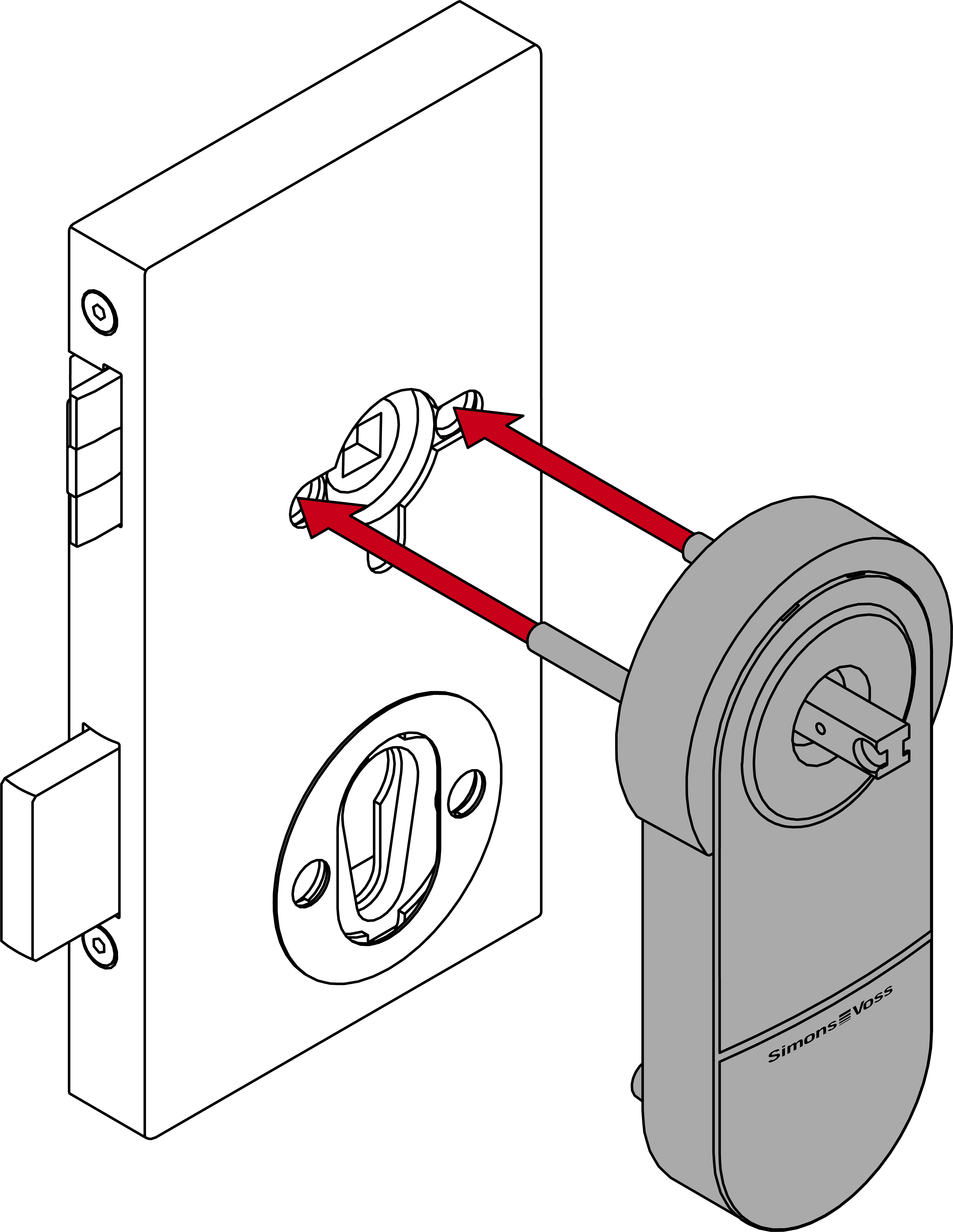

  7. Insérez la SmartHandle AX dans le boîtier de serrure de la porte en verre.

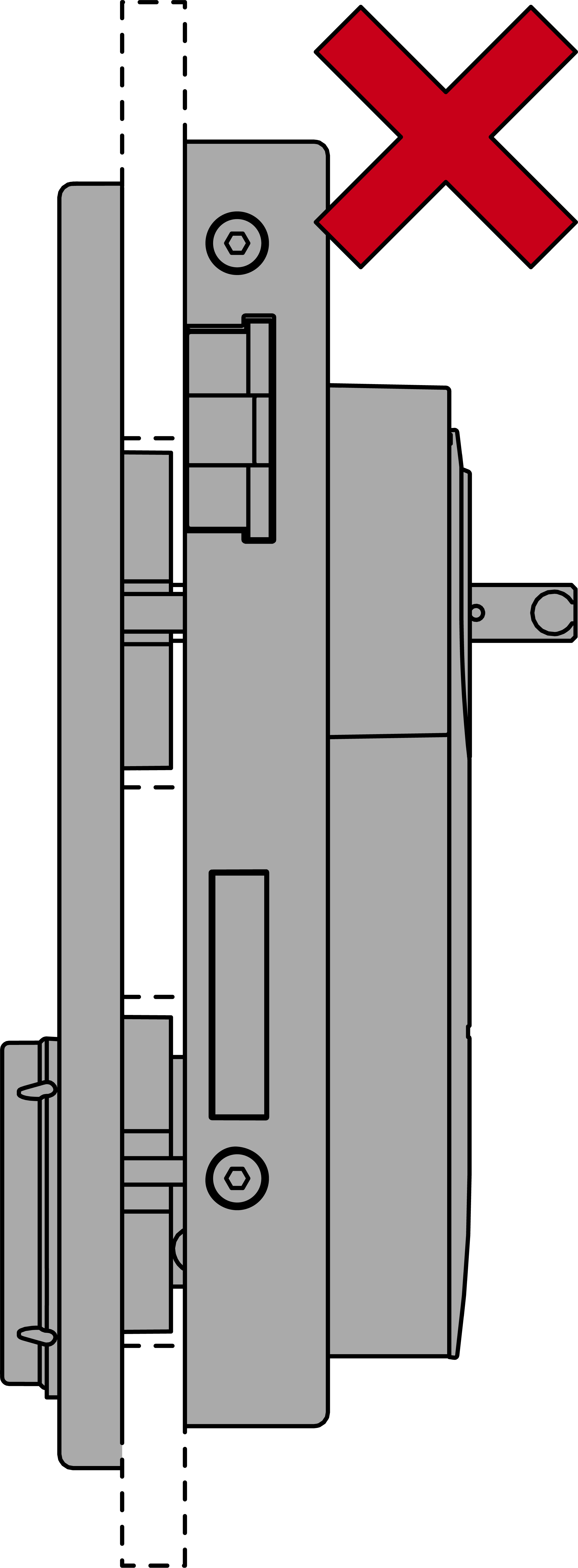

  9. Placez le tapis antidérapant, puis le film de protection sur le boîtier de serrure.

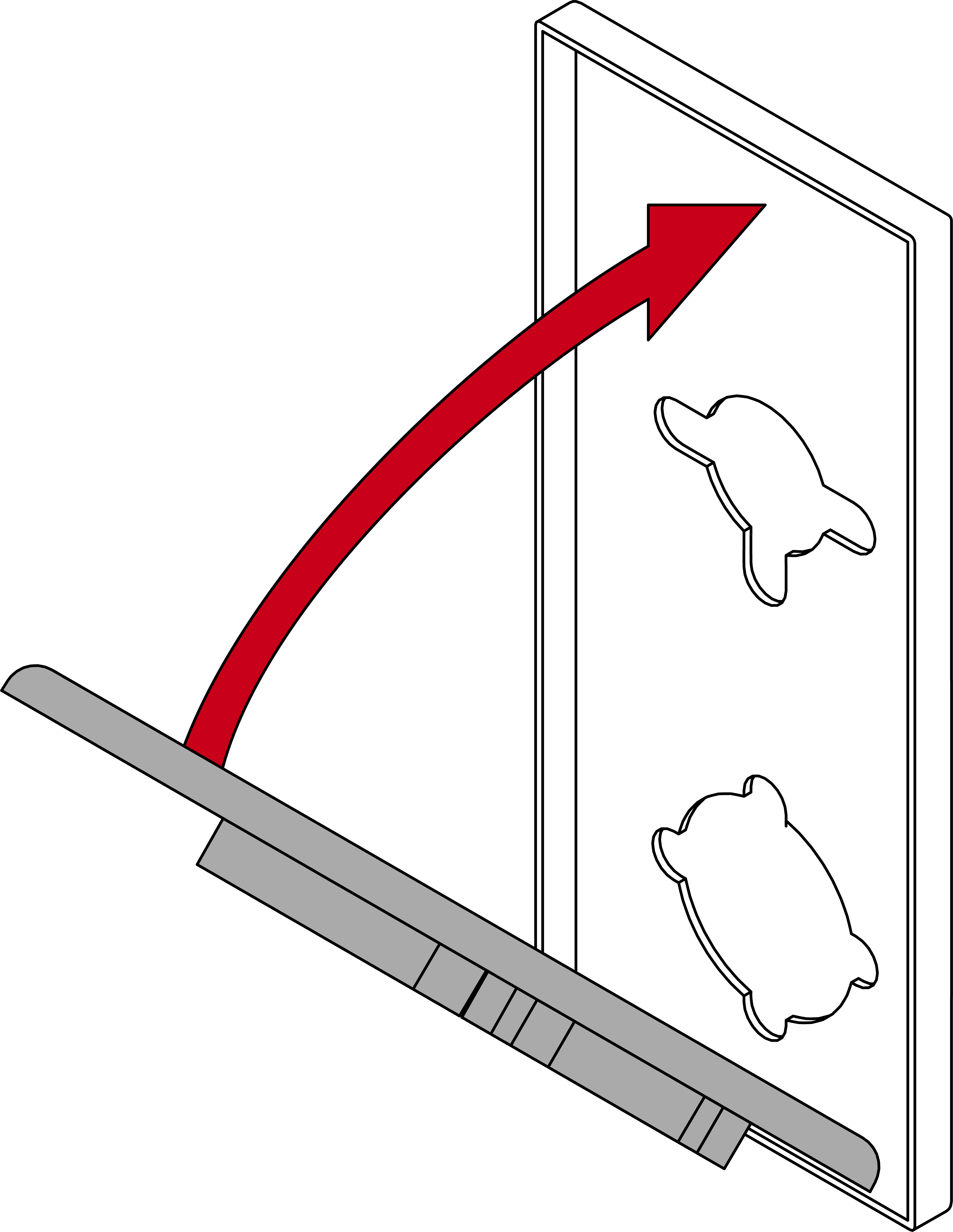

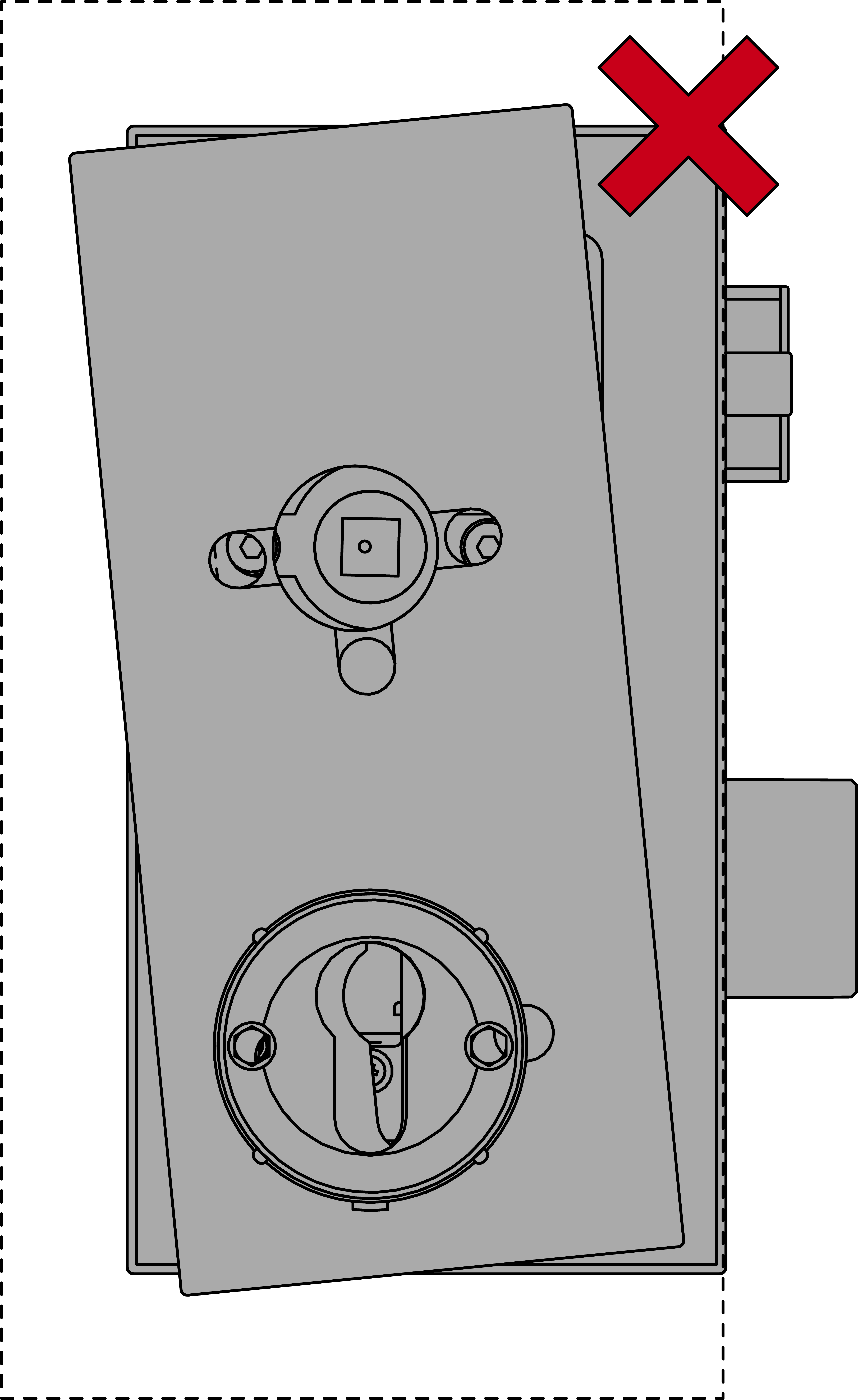

  11. Positionnez approximativement le boîtier de serrure sur la porte en verre.

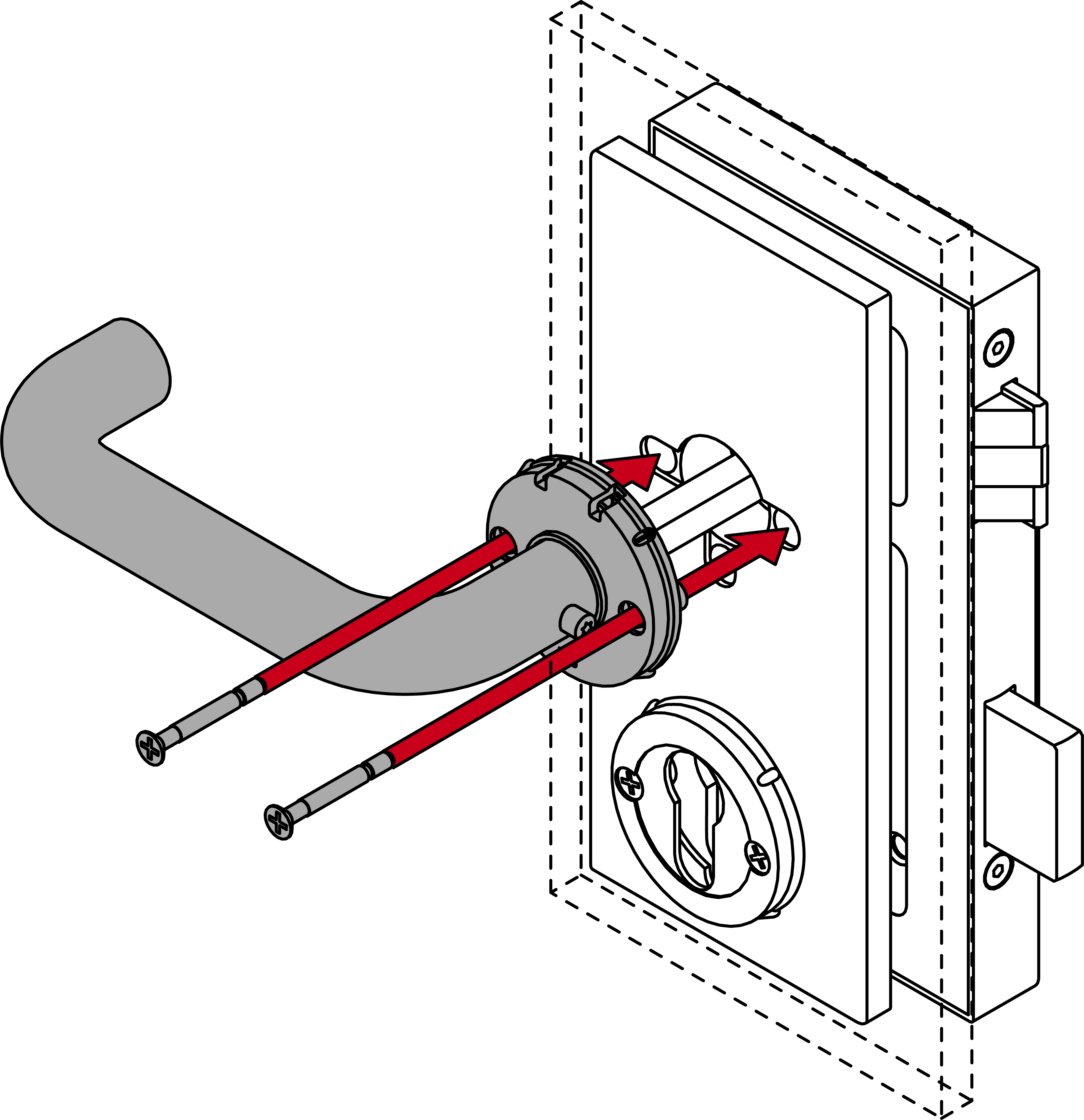

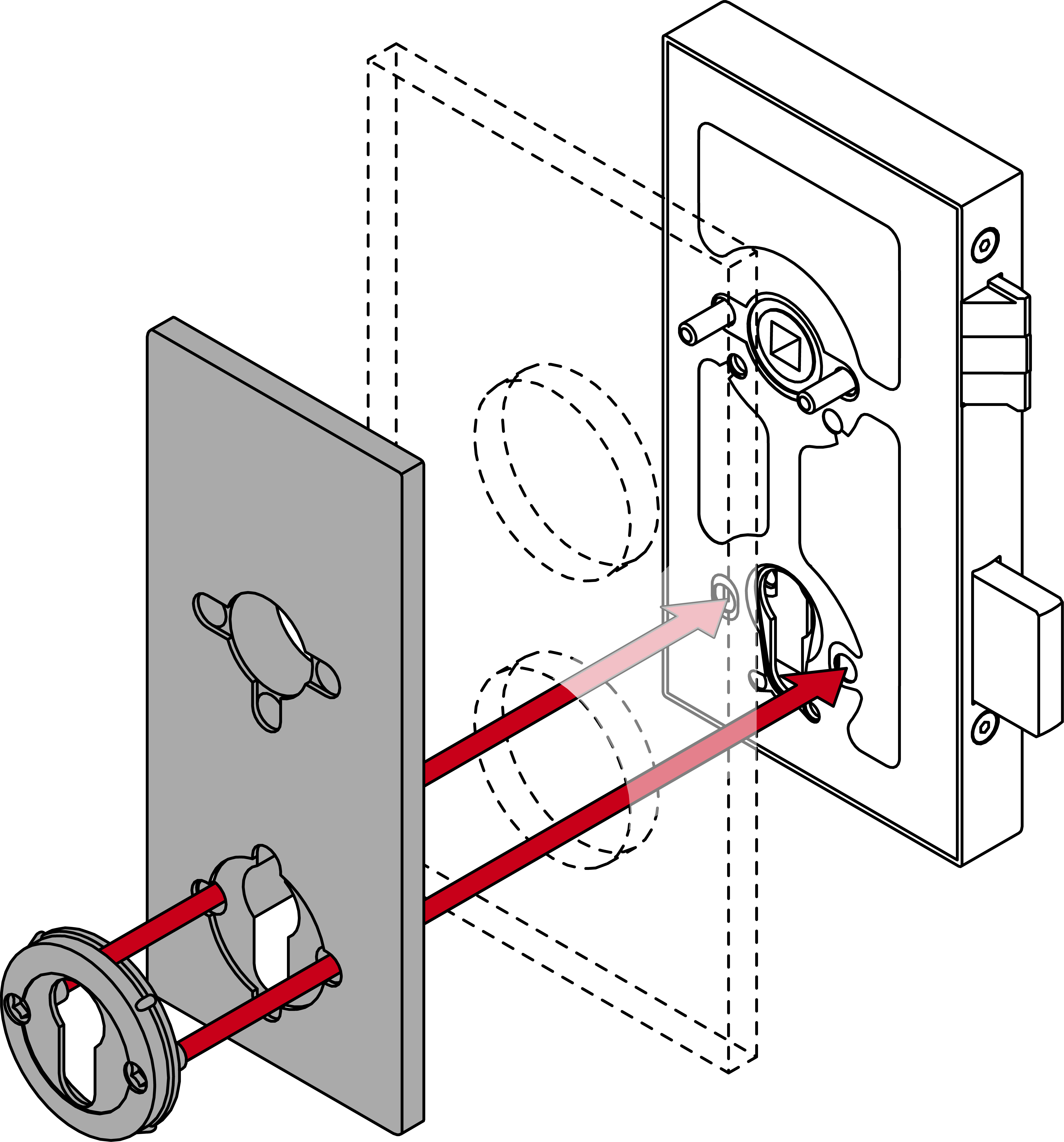

  12. Positionnez également l’élément extérieur et la base de la rosace PZ sur la face intérieure de la porte en verre.

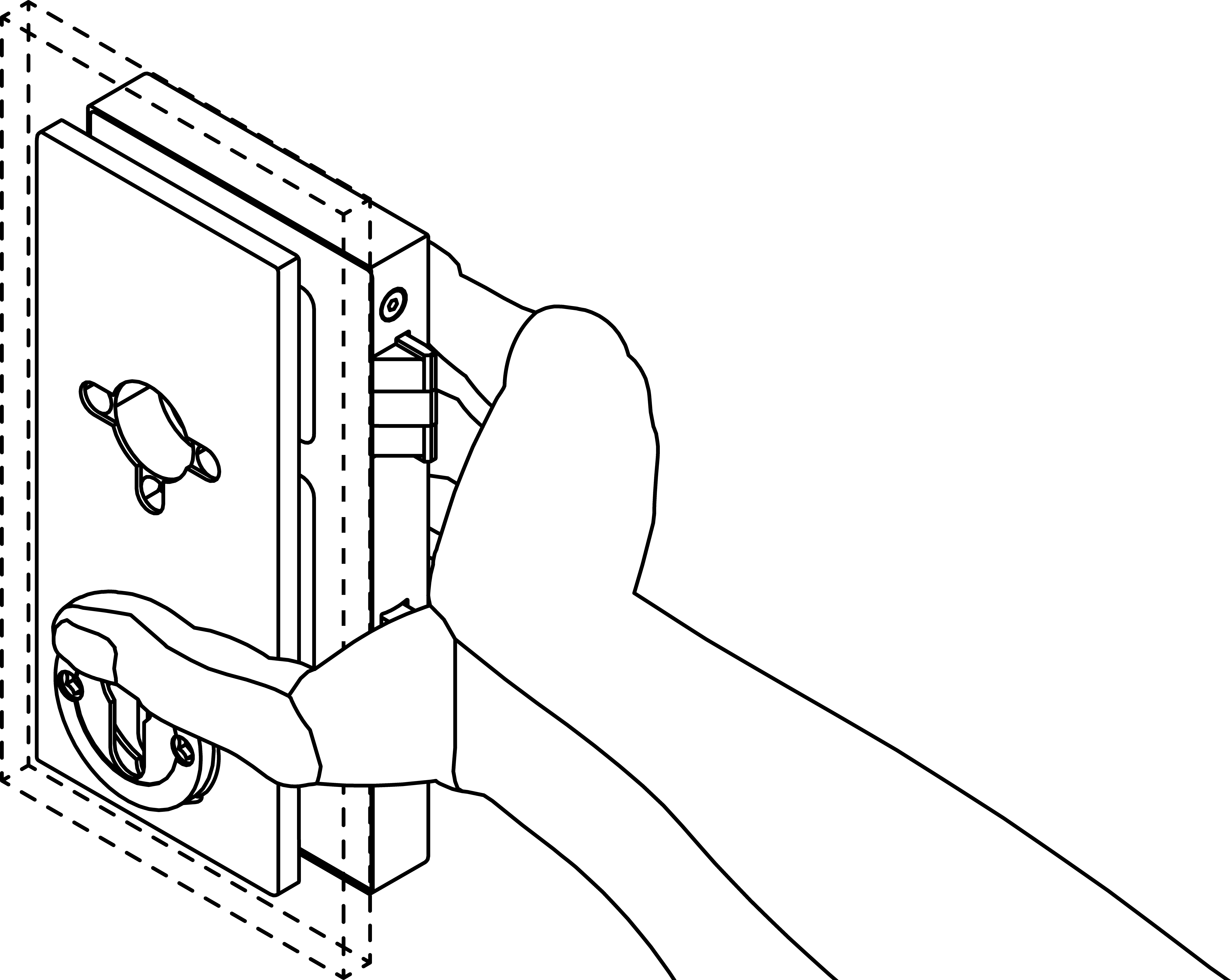

  14. Maintenez d’une main l’élément intérieur et l’élément extérieur. Alignez les deux éléments les uns par rapport aux autres.
  16. Assurez-vous que les deux éléments sont à la même hauteur et qu’ils ne sont pas tordus.

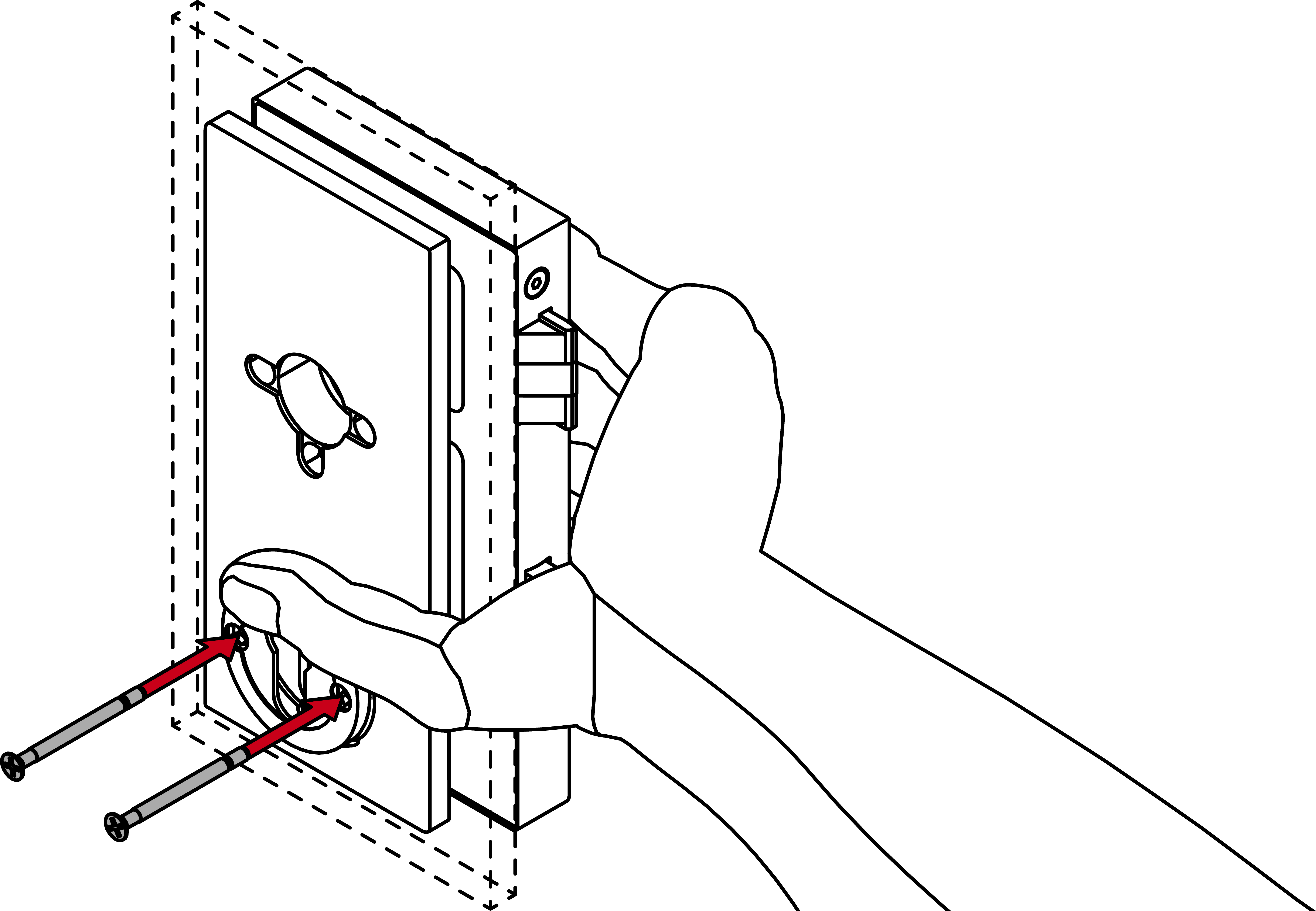

  19. De l’autre main, vissez la base de la rosace PZ (PH2, couple 1,1 Nm). Pour le calcul des longueurs de vis et de carré, voir Montage de la ferrure.
  21. Insérez le carré dans la plaque-béquille jusqu’en butée.
  23. Enfichez la béquille intérieure et vissez-la à fond (PH2, couple 1,1 Nm).

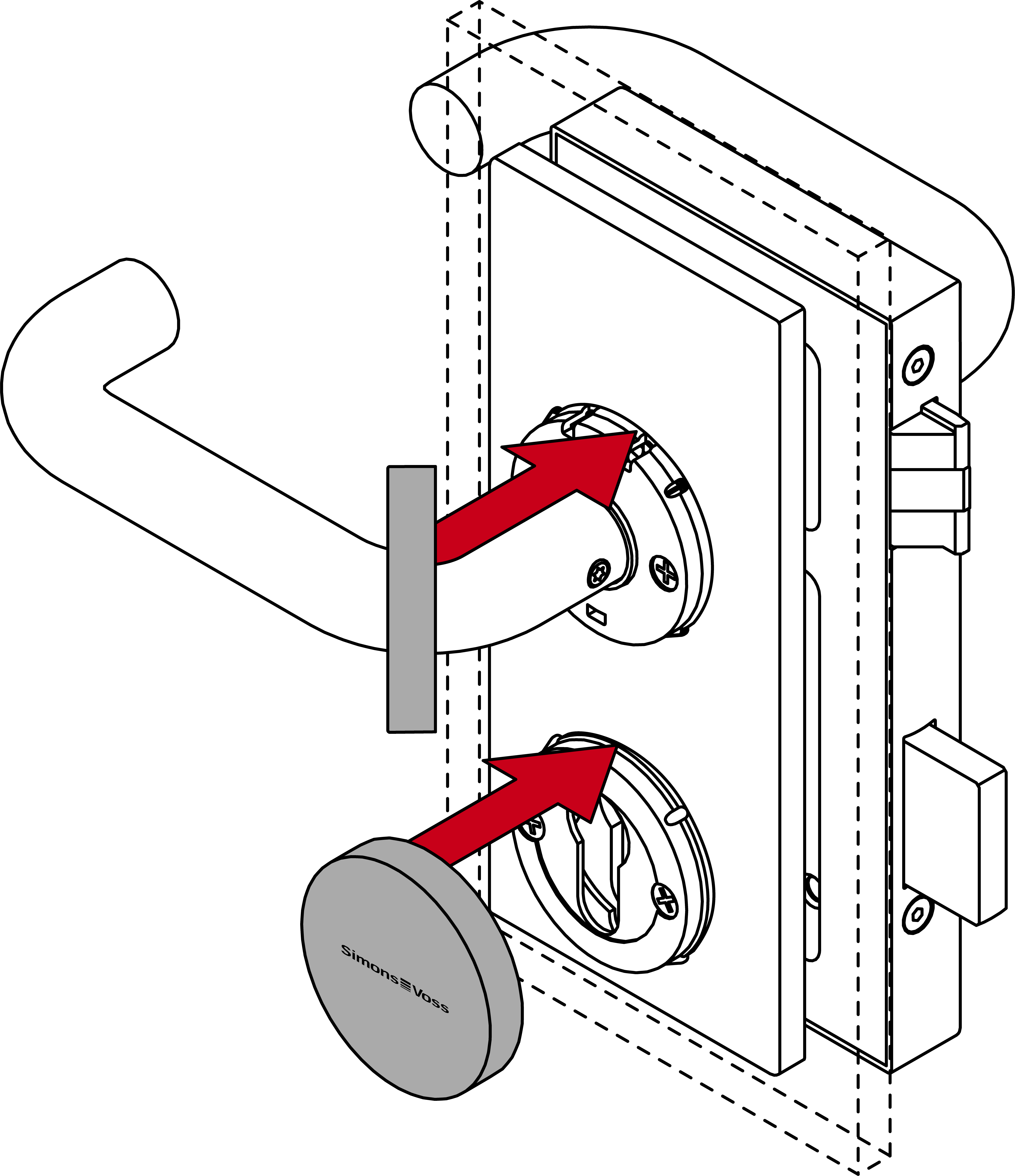

  25. Insérez la béquille extérieure sur la ferrure.

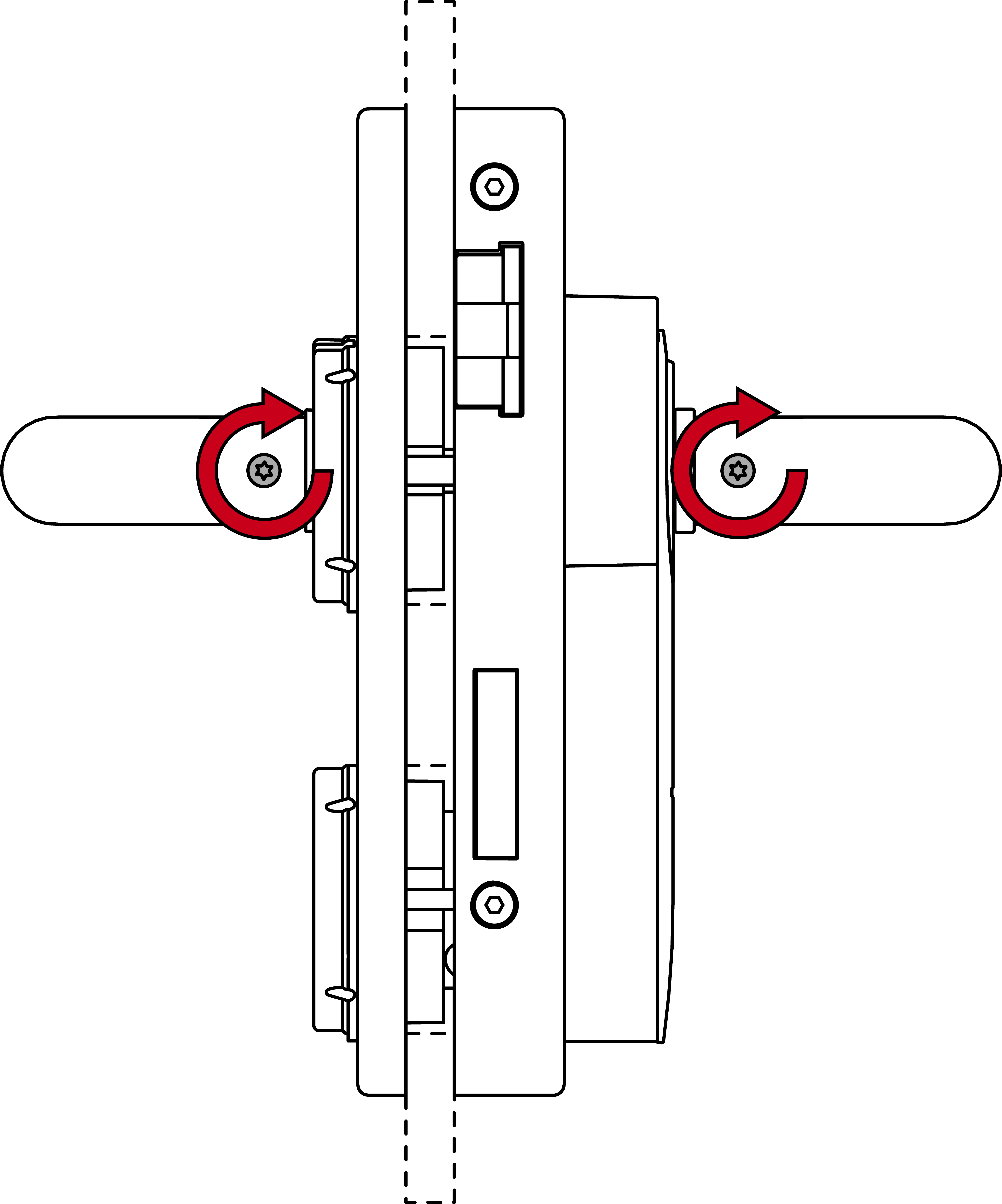

  27. Vissez les vis sans tête des deux béquilles (TX15, couple de serrage : 5,0 Nm).

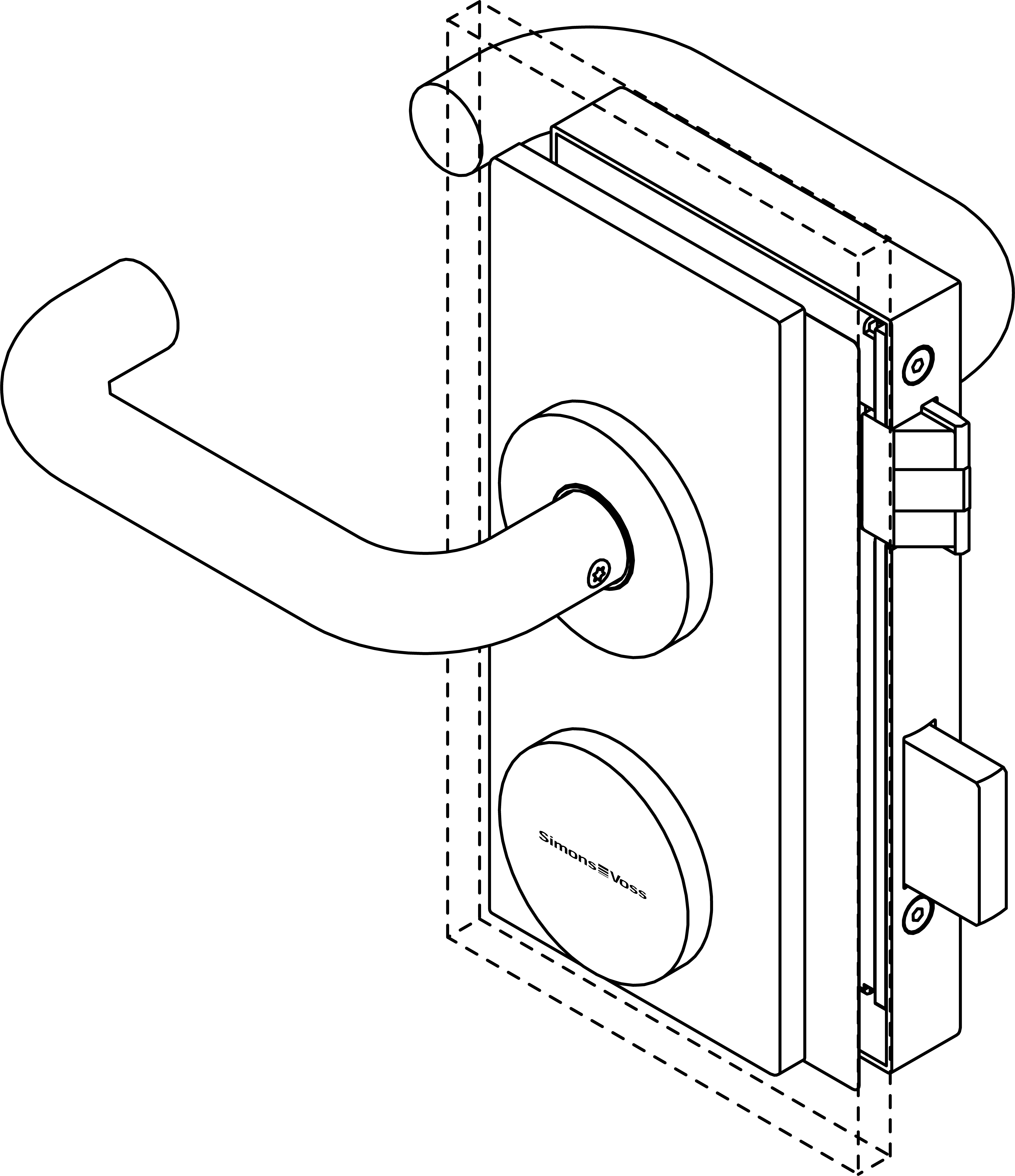

  29. Enfichez les blindes sur la base de la rosace PZ et la base de la béquille intérieure.

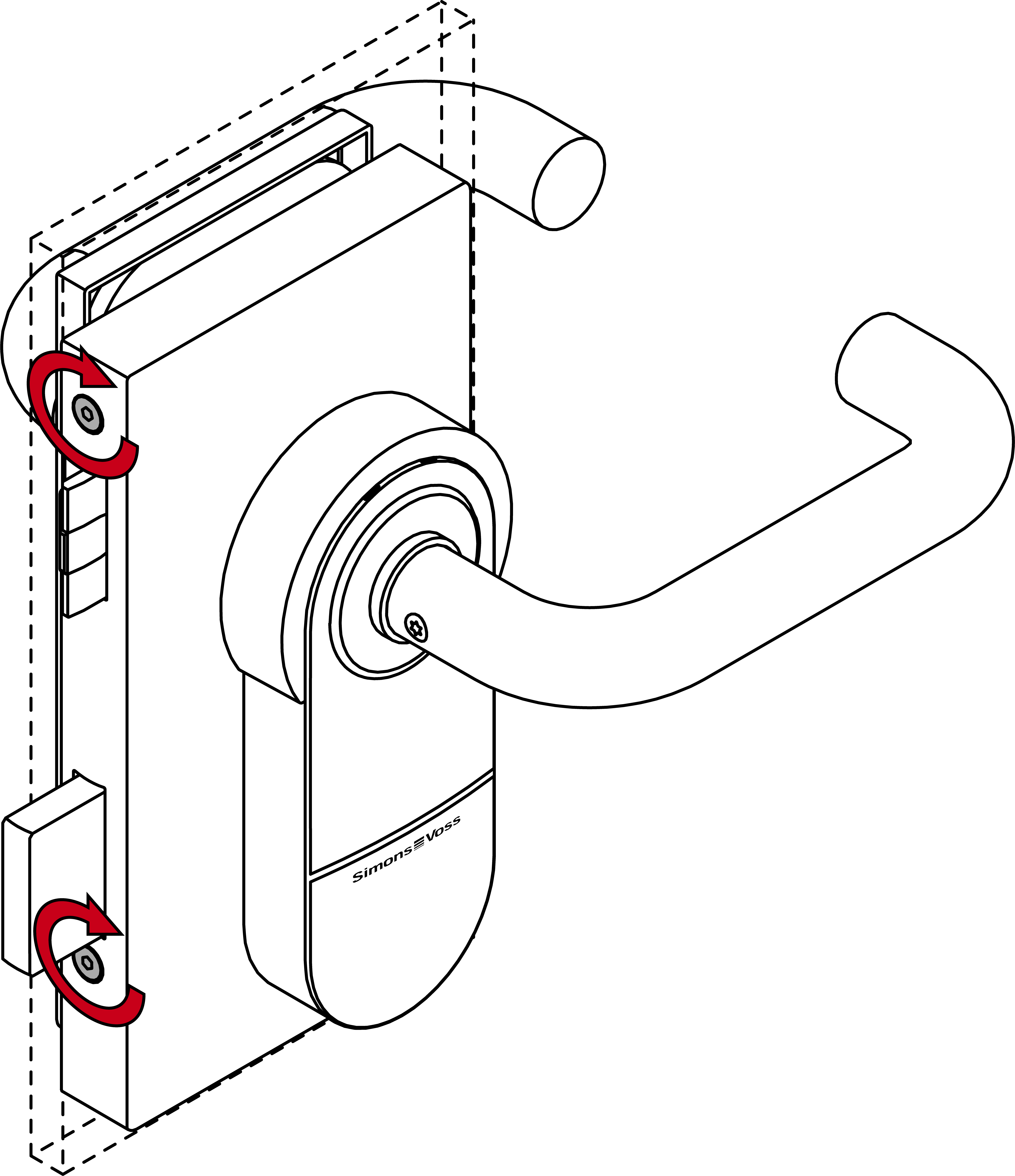

  31. Resserrez les vis du boîtier de serrure de la porte en verre de 1,5 tour.

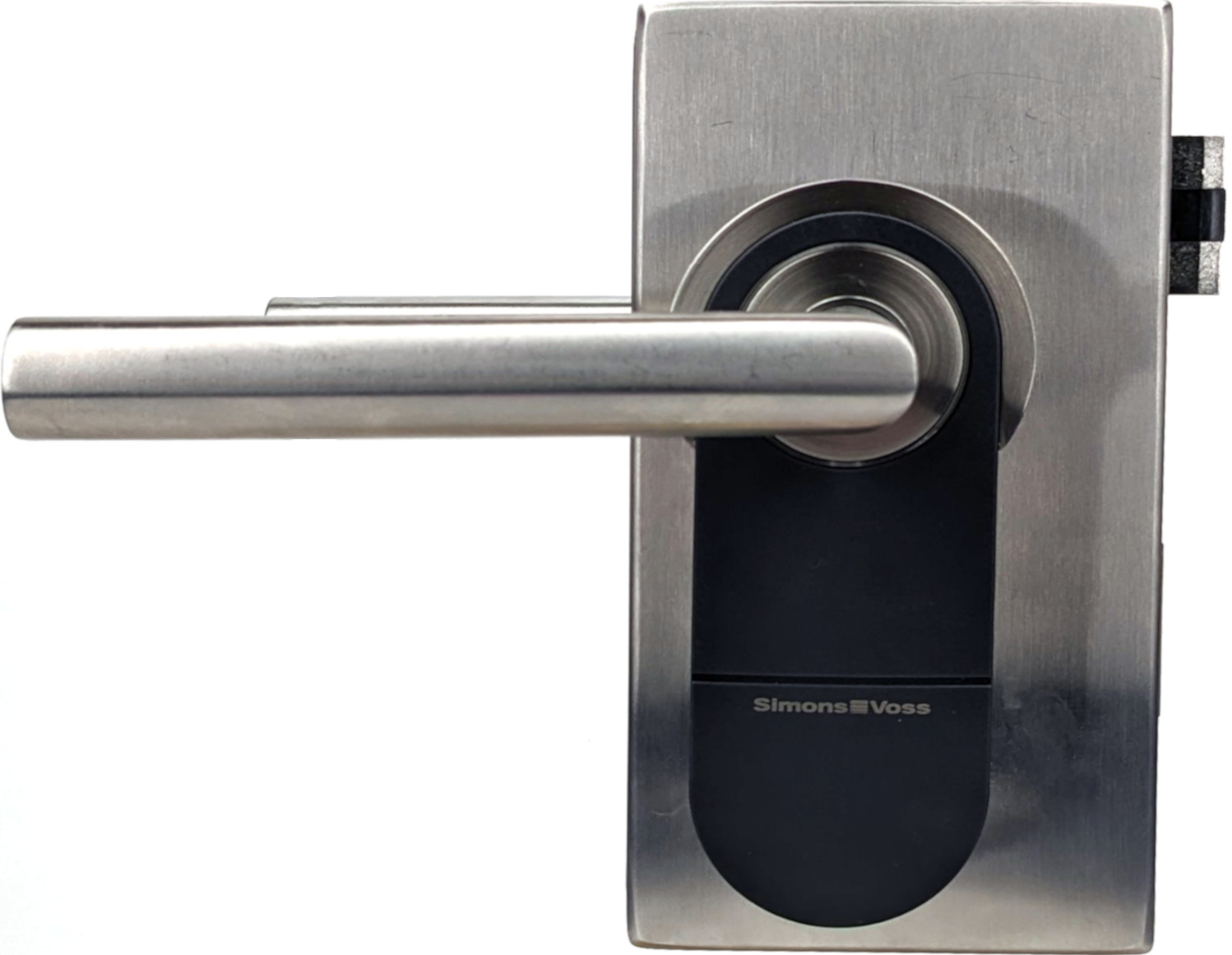

  1. SmartHandle AX avec boîtier de serrure pour porte en verre FSB.
