Version F1 (plaque française de 195 mm) - SmartHandle numérique AX

Pour le démontage, vous avez besoin des outils suivants :

  • Tournevis TX-15
  • Tournevis plat
  • Tournevis PH-2
  • 1,5 mm clé six pans

Retirer les garnitures

  1. Démontez au besoin les cylindres électroniques.
  2. Dévissez les vis sans tête des deux béquilles.
  3. Au besoin, faites levier avec un tournevis à tête plate sur les capots de rosace.
  4. Au besoin, retirez les capots de rosace.
  5. Faites levier avec un tournevis à tête plate sur le recouvrement de la béquille intérieure.
  6. Dévissez les vis d’assemblage des plaques d’adaptation à l’intérieur.
  7. Retirez la béquille intérieure avec la plaque d’adaptation du carré.
  8. Retirez la béquille électronique avec la plaque d’adaptation hors de la porte.
  9. La SmartHandle AX est retirée de la porte.
  10. Dévisser la béquille intérieure et la rosace PZ de la plaque d’adaptation intérieure.
  11. Dévissez la béquille électronique et la rosace PZ de la plaque d’adaptation extérieure.
  12. Poussez la goupille de sécurité du carré vers l'intérieur et tirez le carré hors du module.
  13. Le carré est retiré.

Retirer la béquille du module

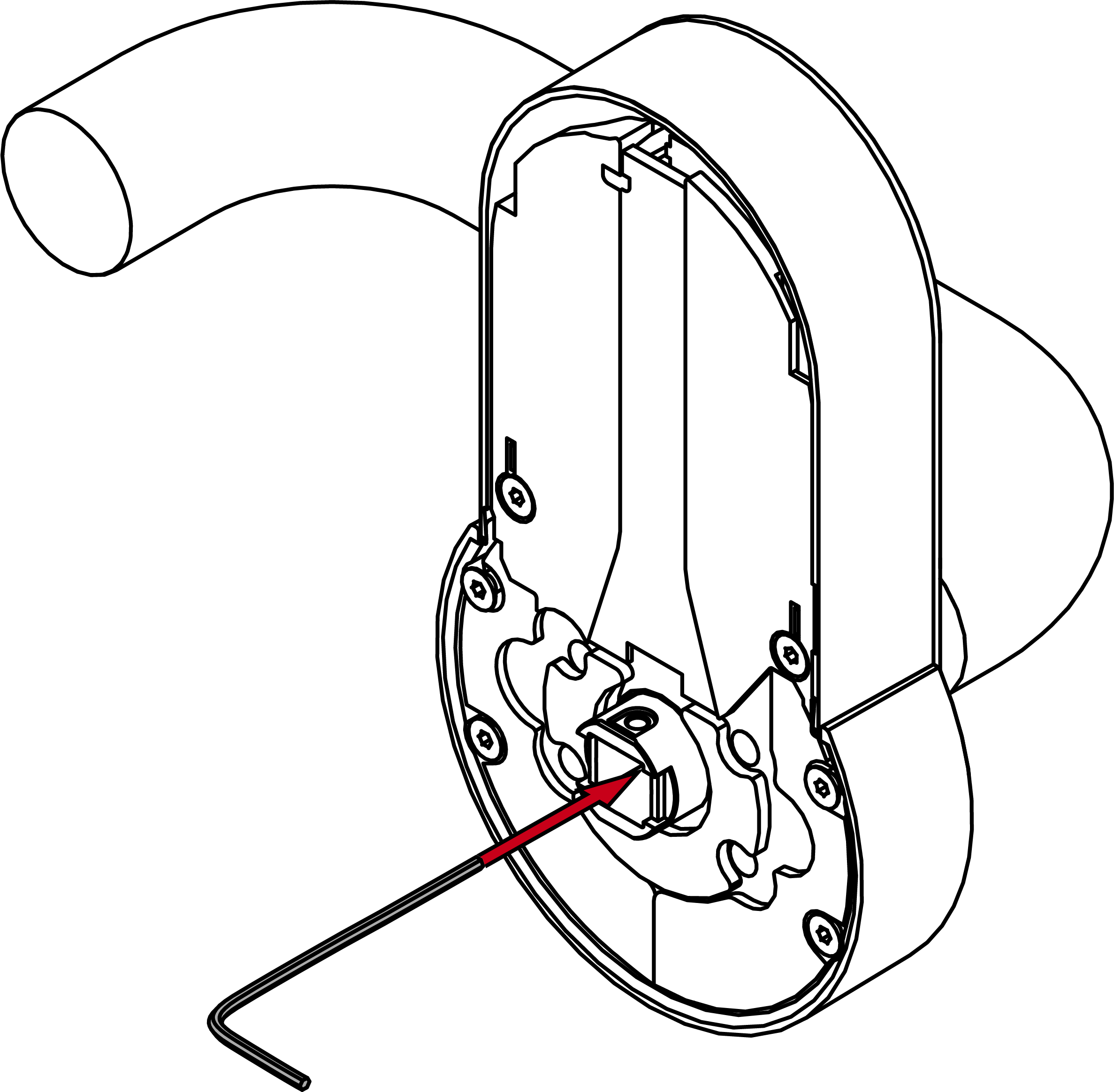

  1. Insérez la clé six pans dans le trou prévu à cet effet dans le logement du carré.

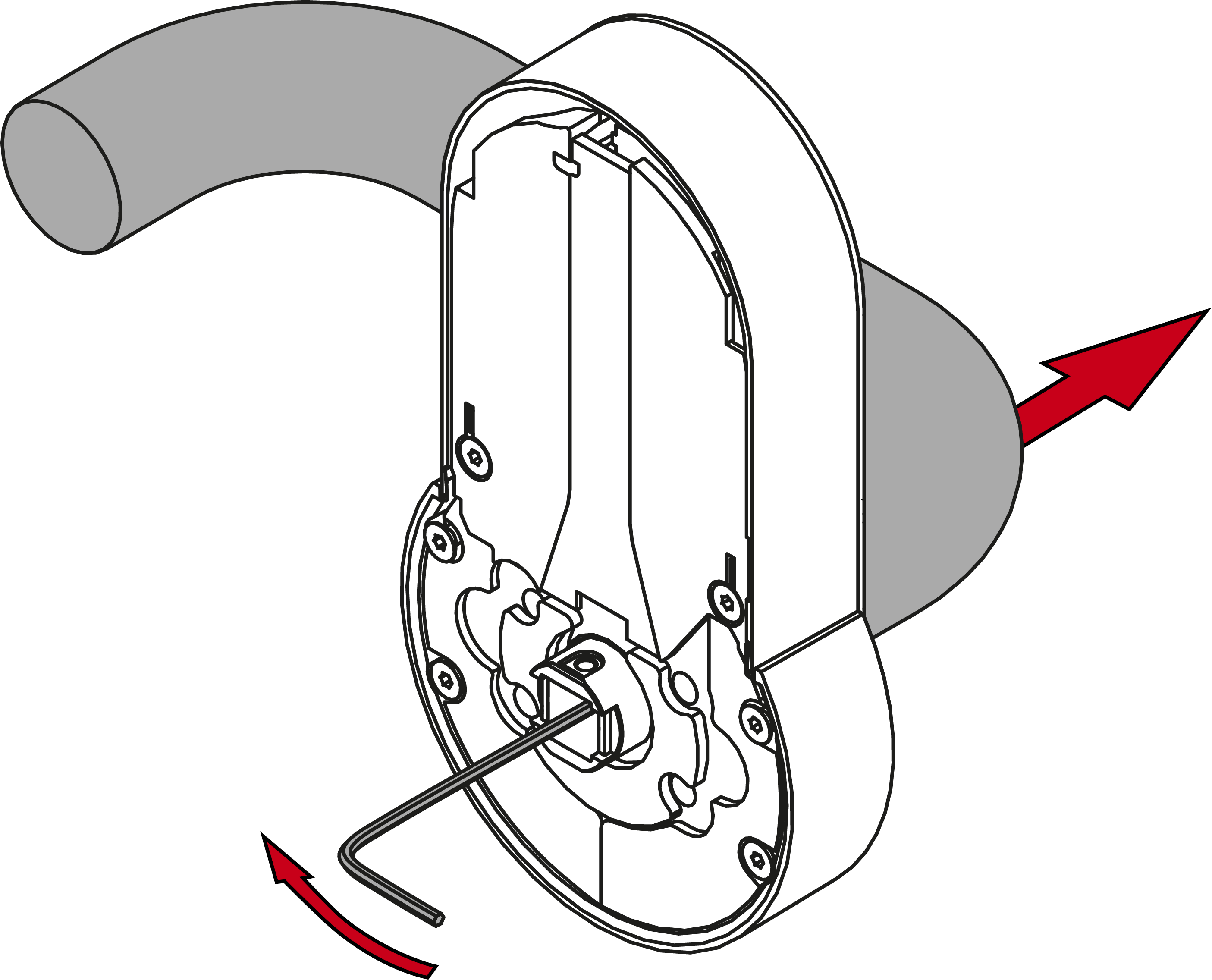

  3. Poussez la clé six pans vers le bord voisin et maintenez-la appuyée.
  4. Retirez la béquille du module.
  1. La SmartHandle AX est démontée.
