Préparation de la porte (gabarit de perçage) - SmartHandle numérique AX

  1. Stylo ou pointe à tracer présent.
  2. Gabarit de perçage disponible (voir Gabarit de perçage pour les variantes A1 et A2 (montage lecteur bas)).
  3. Perceuse présente.
  4. Foret approprié disponible (Ø 8,5 mm).
  5. Tournevis PH2 présent.

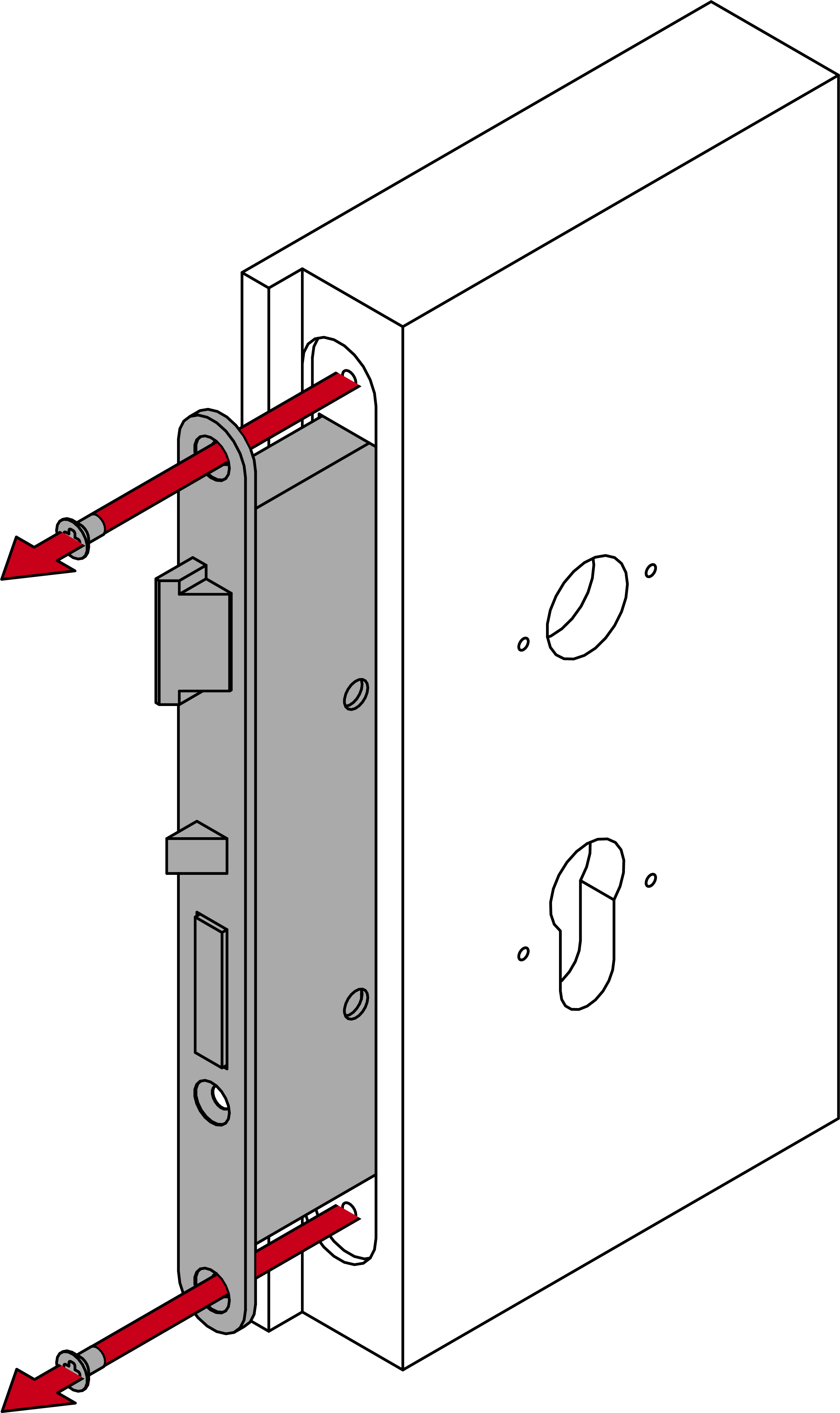

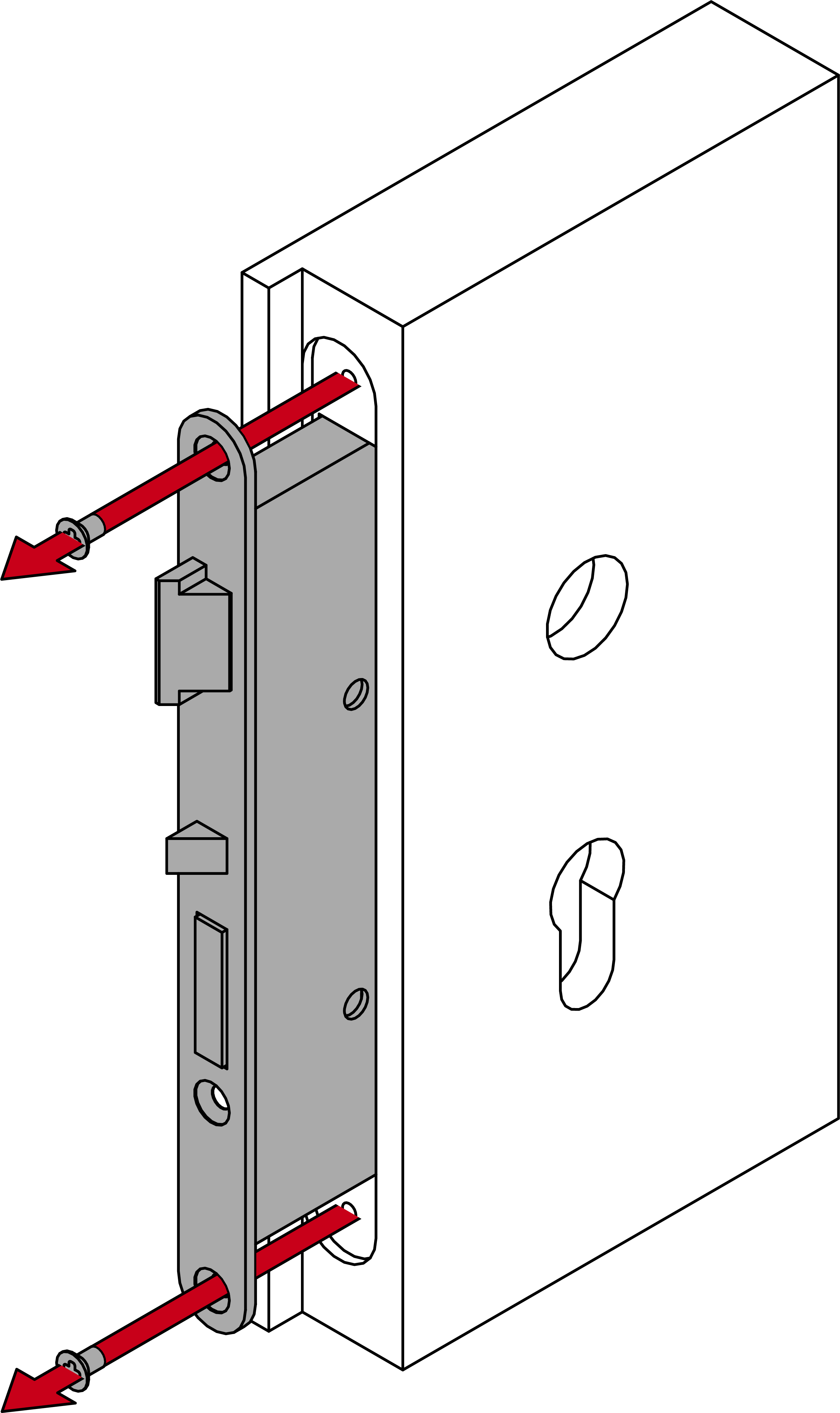

  1. Démontez la serrure à mortaise (PH2).

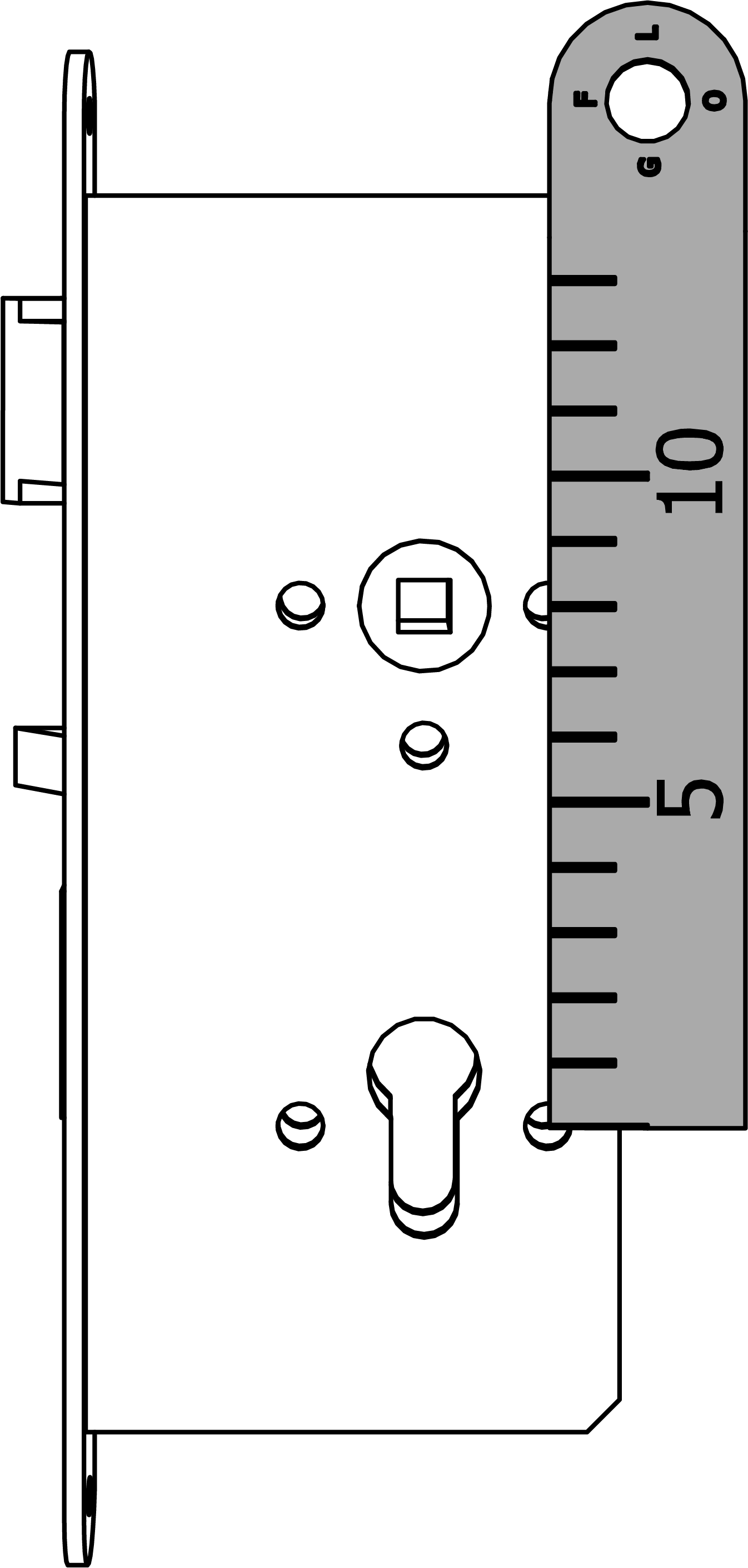

  3. Mesurez la distance verticale entre les centres des trous de fixation.

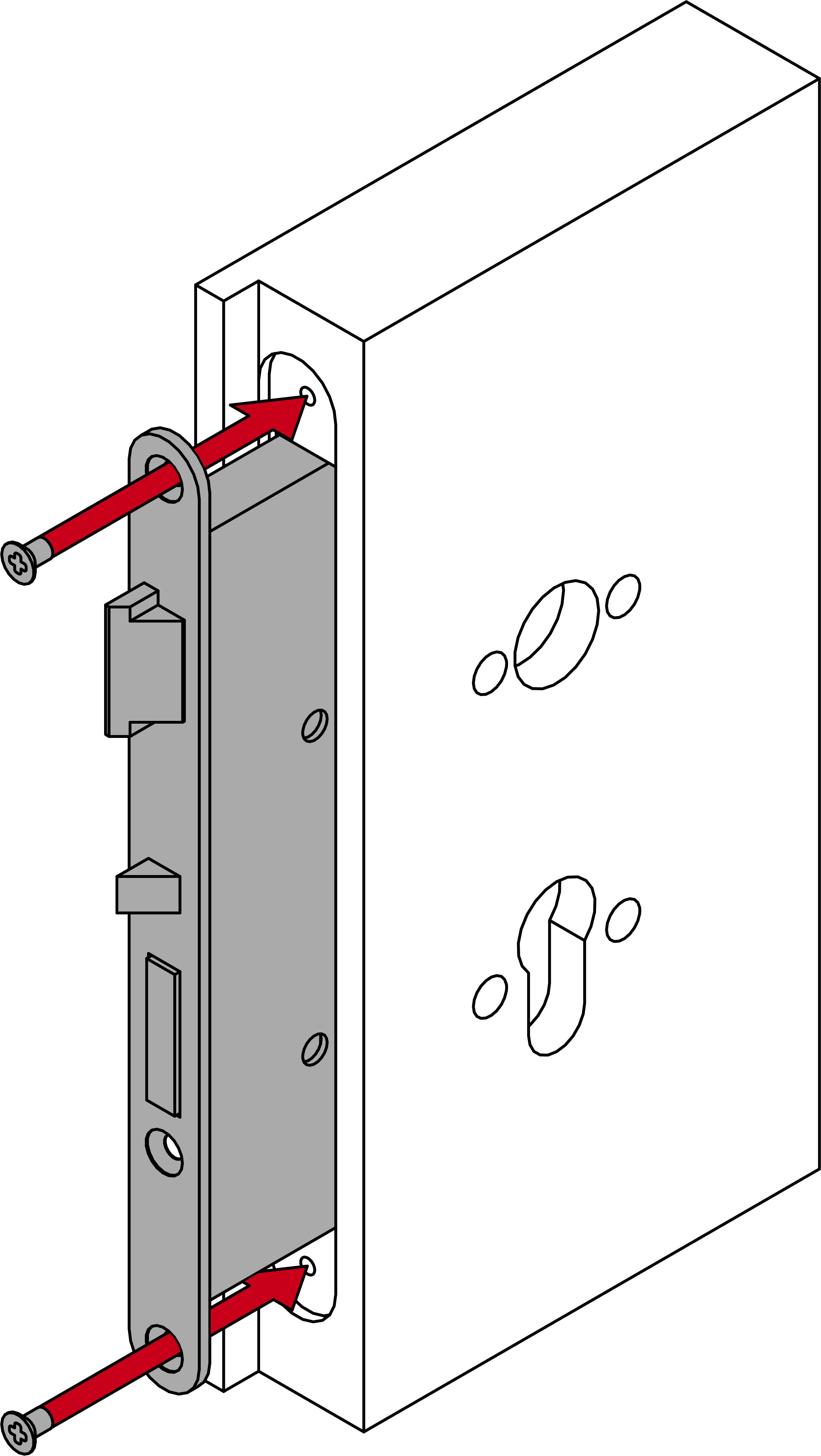

  5. Montez la serrure à mortaise (PH2).
  7. Insérez le carré dans la serrure à mortaise.

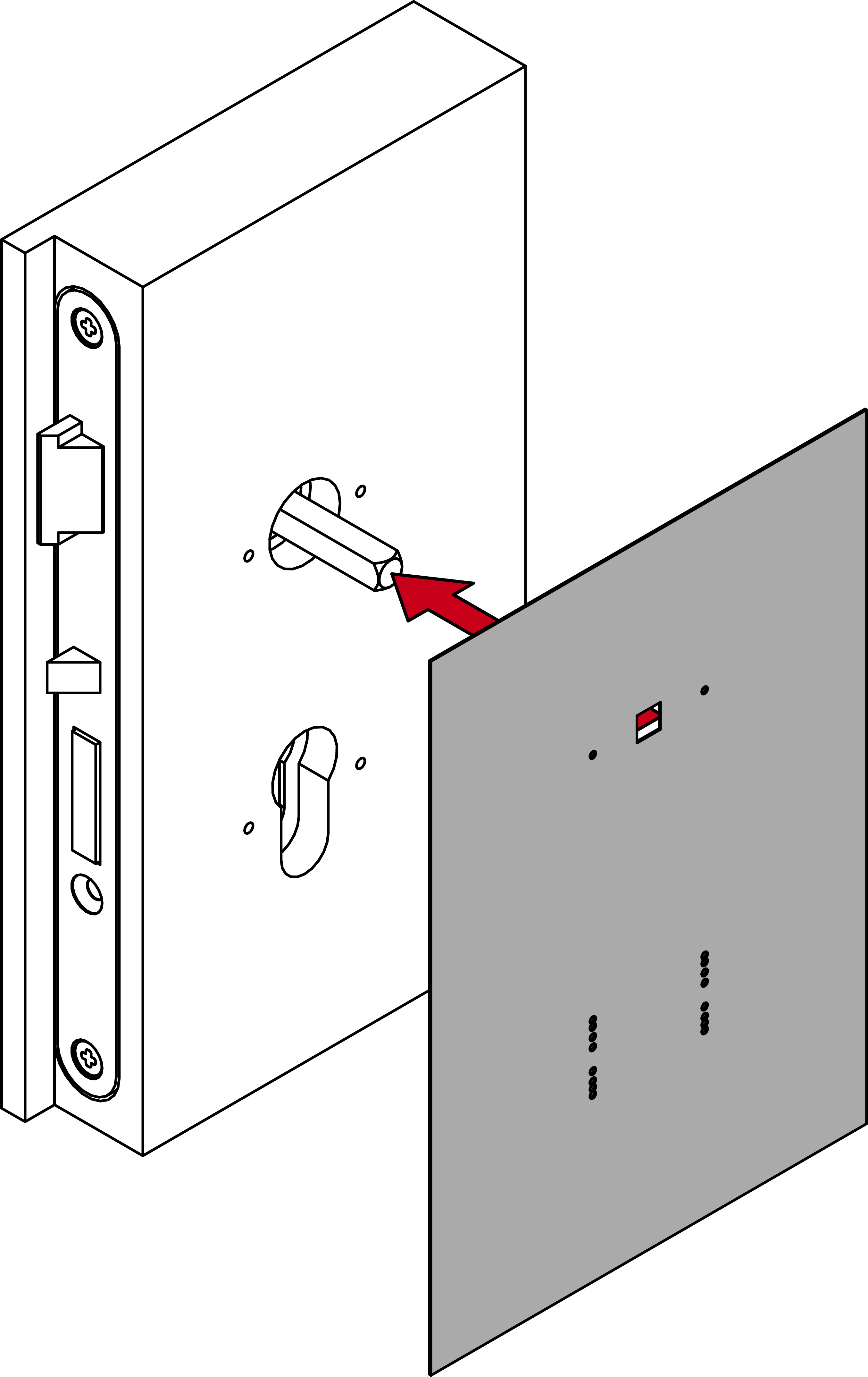

  9. Placez le gabarit de perçage sur le carré.
  11. Alignez le gabarit de perçage verticalement à l’aide de l’échelle imprimée.
  12. Déterminez les points à percer à l’aide de la distance mesurée précédemment.

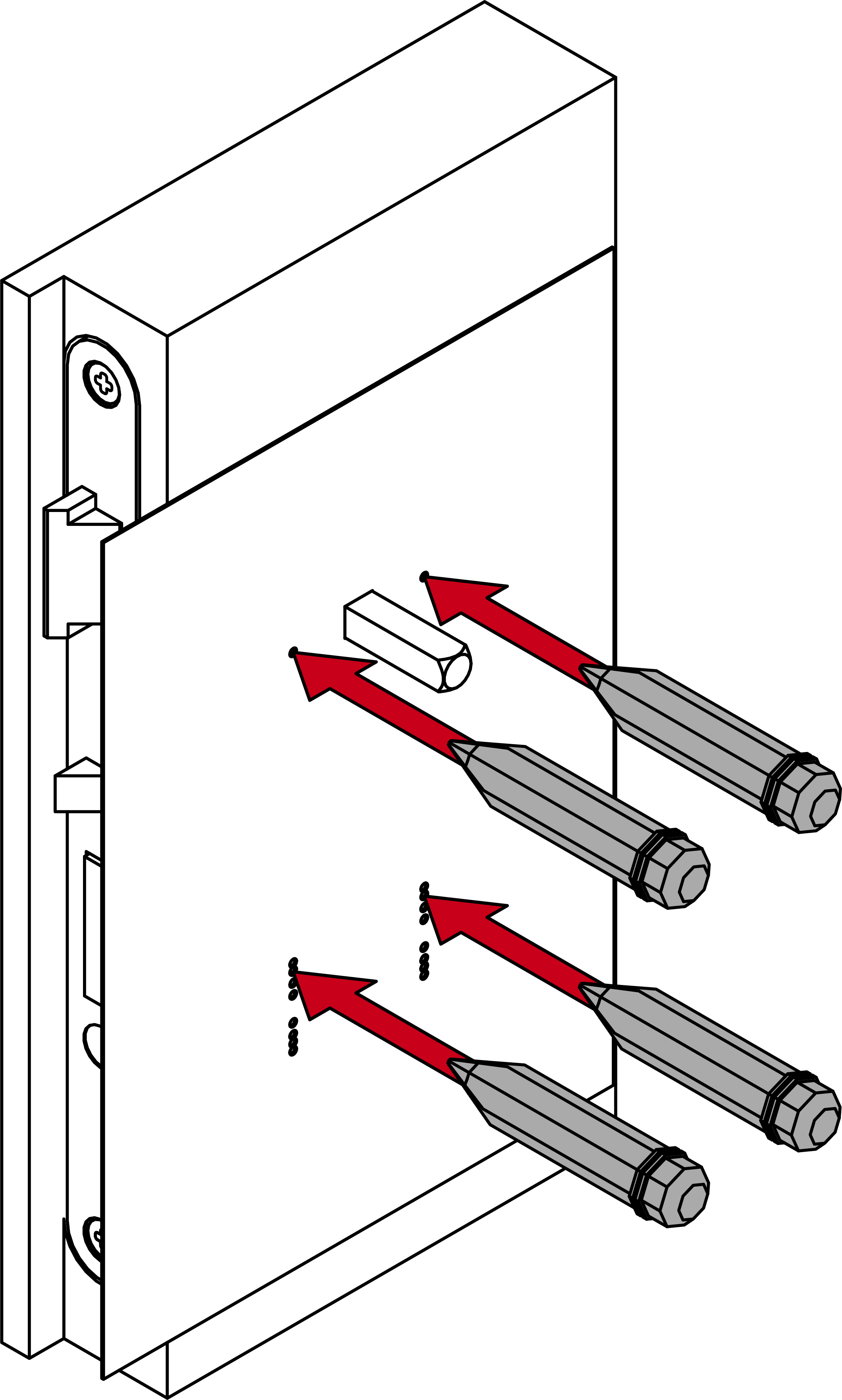

  13. Marquez les points à percer sur la porte.

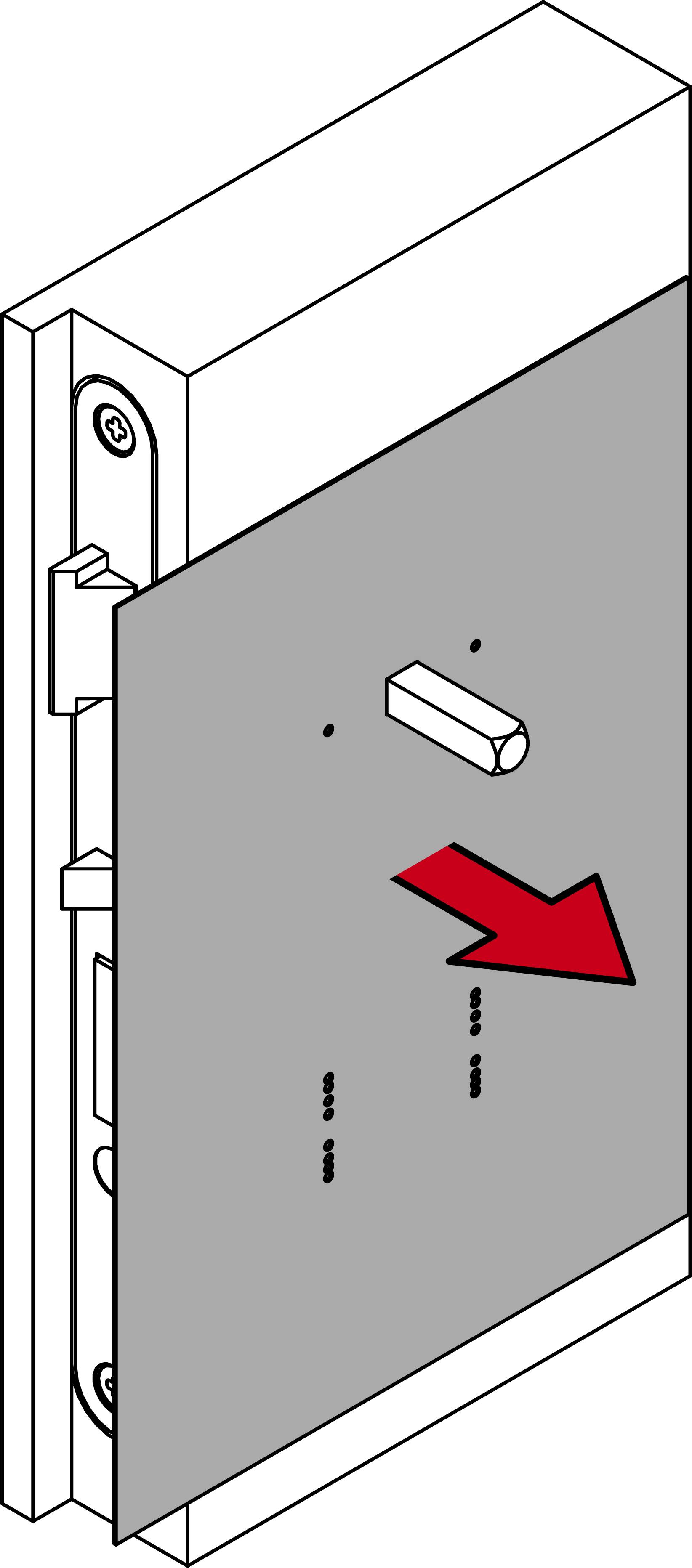

  15. Enlevez le gabarit de perçage.

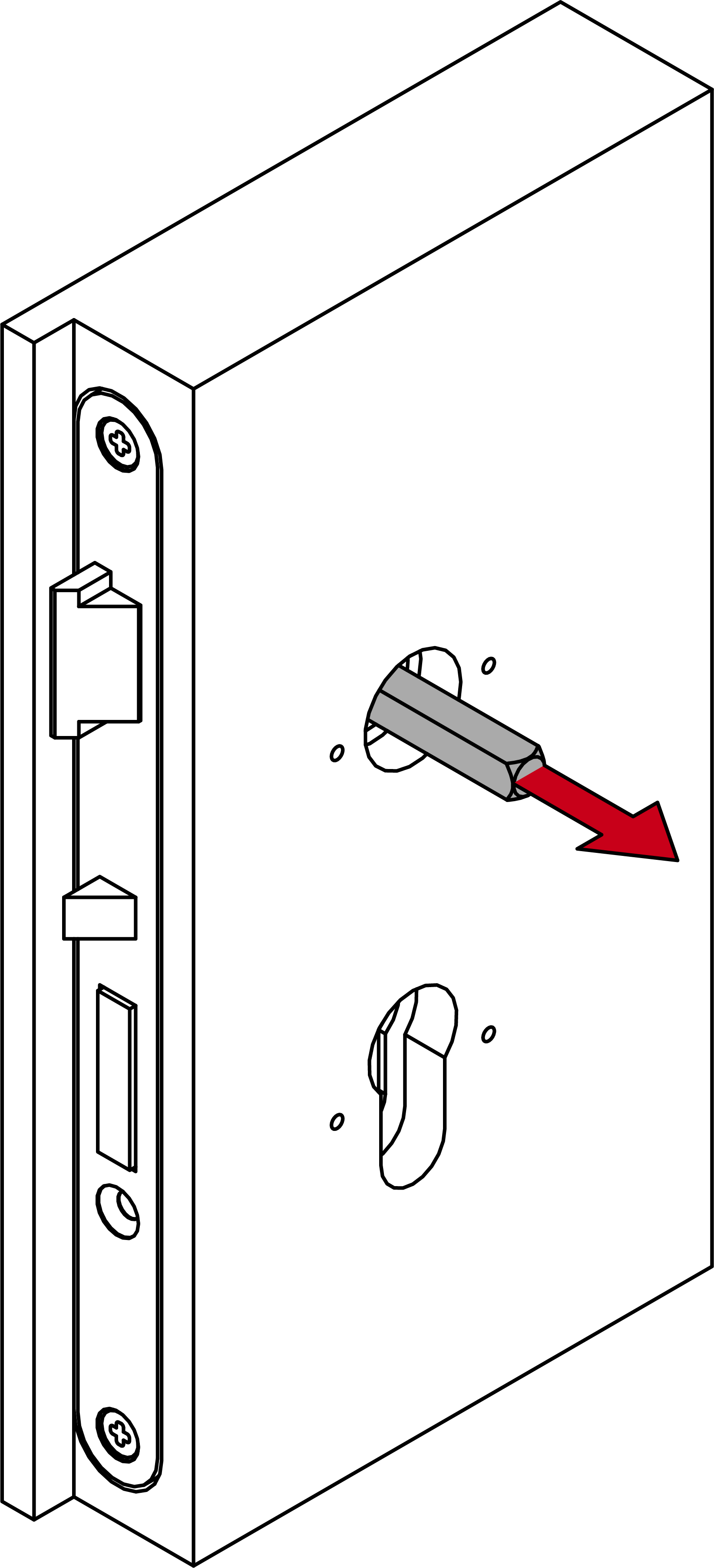

  17. Enlevez le carré.
  19. Démontez la serrure à mortaise (PH2).

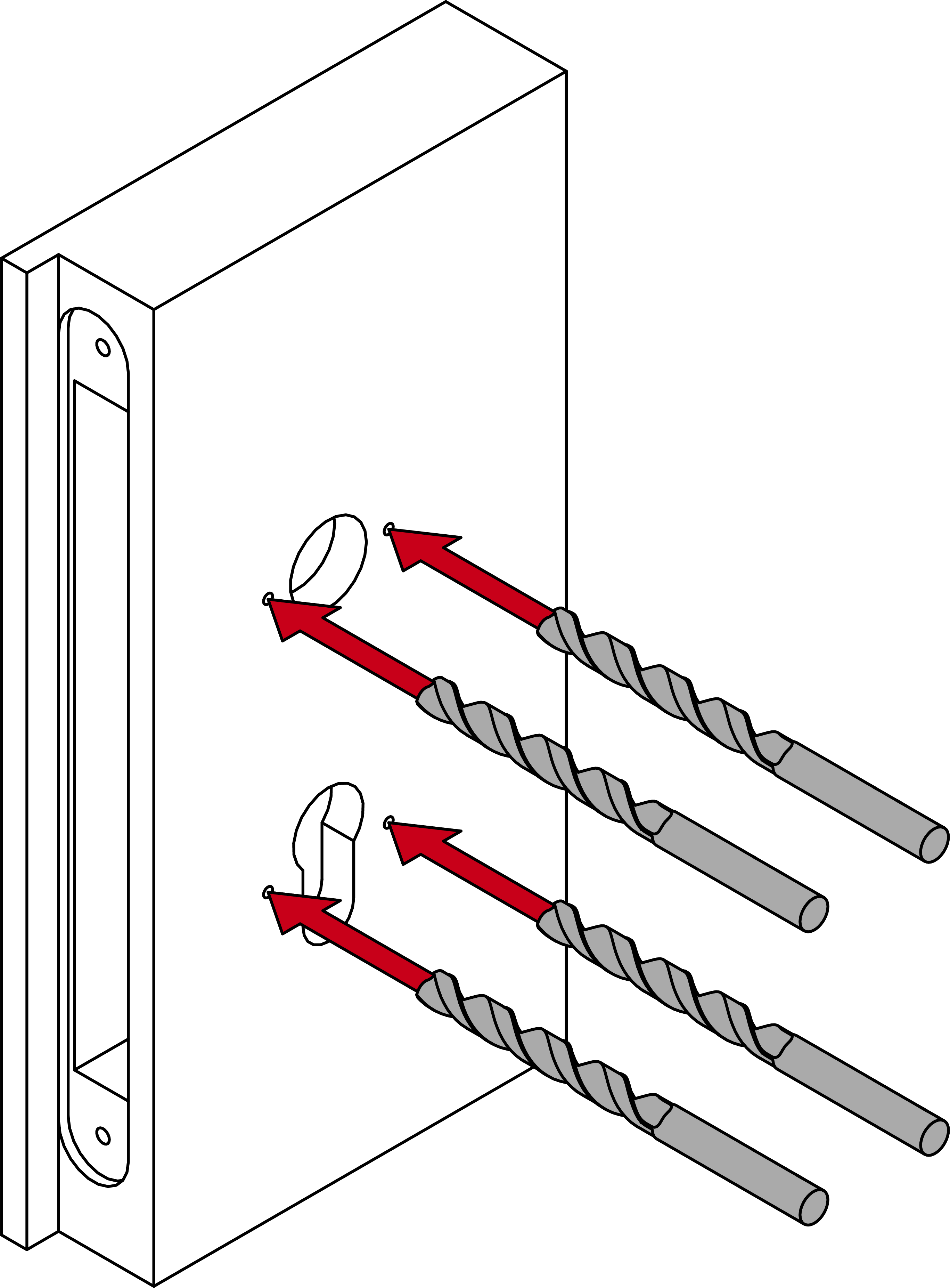

  21. Percez les trous nécessaires.

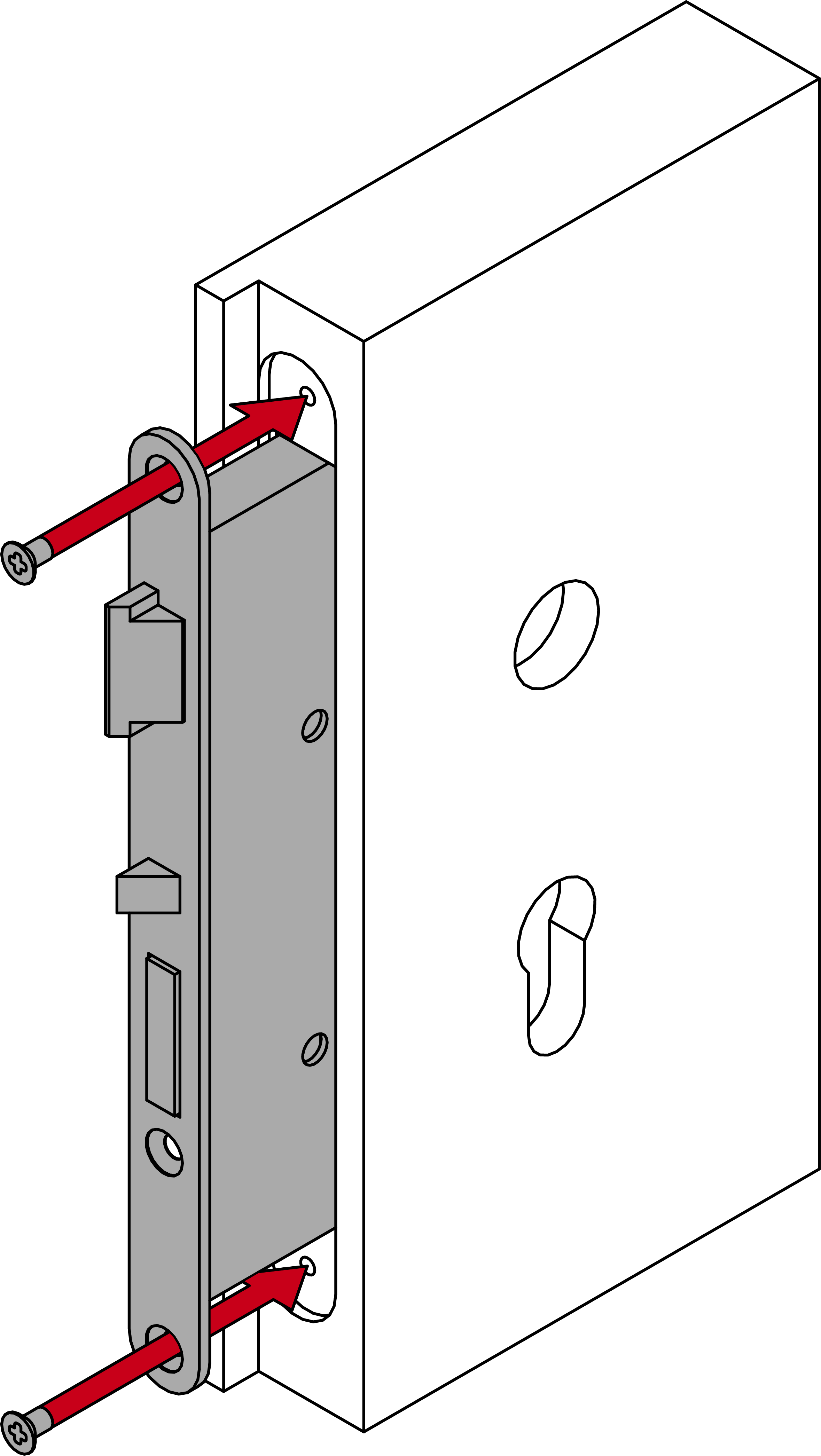

  23. Montez la serrure à mortaise (PH2).
