Préparation de la porte pour BKS (gabarit de perçage) - SmartHandle numérique AX

  1. Stylo ou pointe à tracer présent.
  2. Gabarit de perçage disponible (voir Gabarit de perçage pour variante A4.P11/A4.P1/A4.P2 (barres antipanique)).
  3. Tournevis PH2 présent.
  4. Règle présente.
  5. Perceuse présente.
  6. Des forets appropriés sont disponibles (Ø6,5 mm et 8,0 mm).
  1. Démontez la serrure à mortaise (PH2).

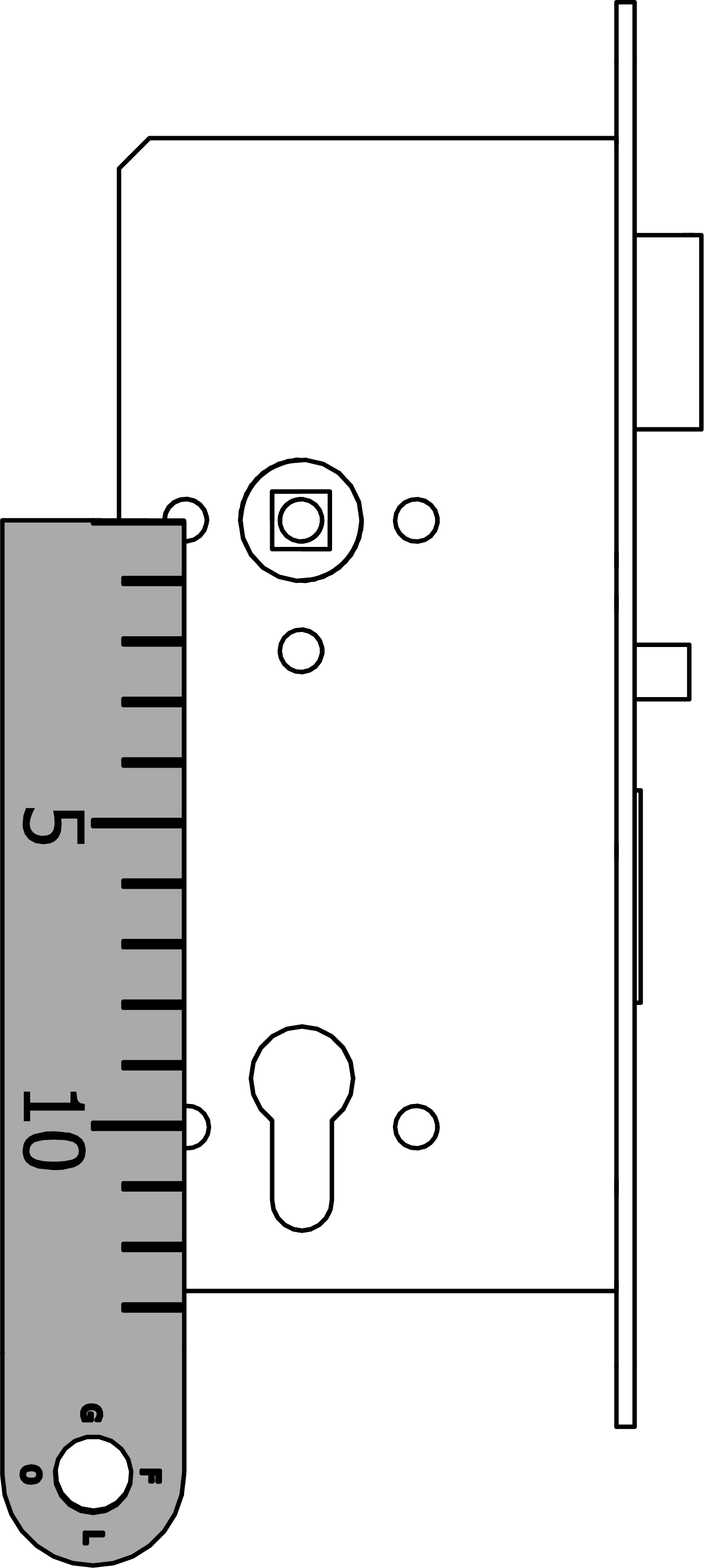

  3. Mesurez la distance verticale entre les centres des trous de fixation.

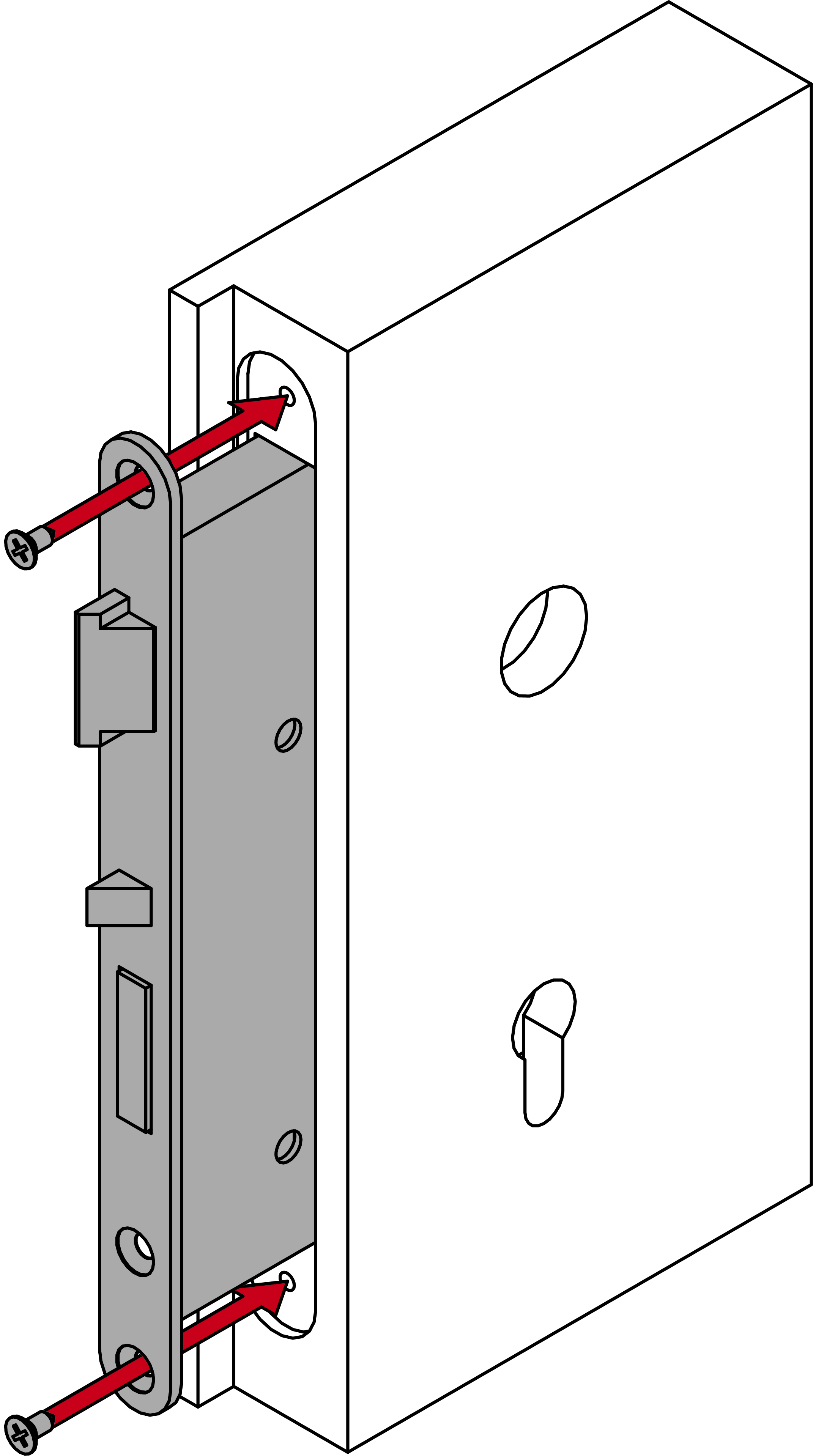

  5. Montez la serrure à mortaise (PH2).
  7. Insérez le carré dans la serrure à mortaise.
  9. Placez le gabarit de perçage sur le carré.
  11. Alignez le gabarit de perçage verticalement à l’aide de l’échelle imprimée.
  12. Déterminez les points à percer à l’aide de la distance mesurée précédemment.

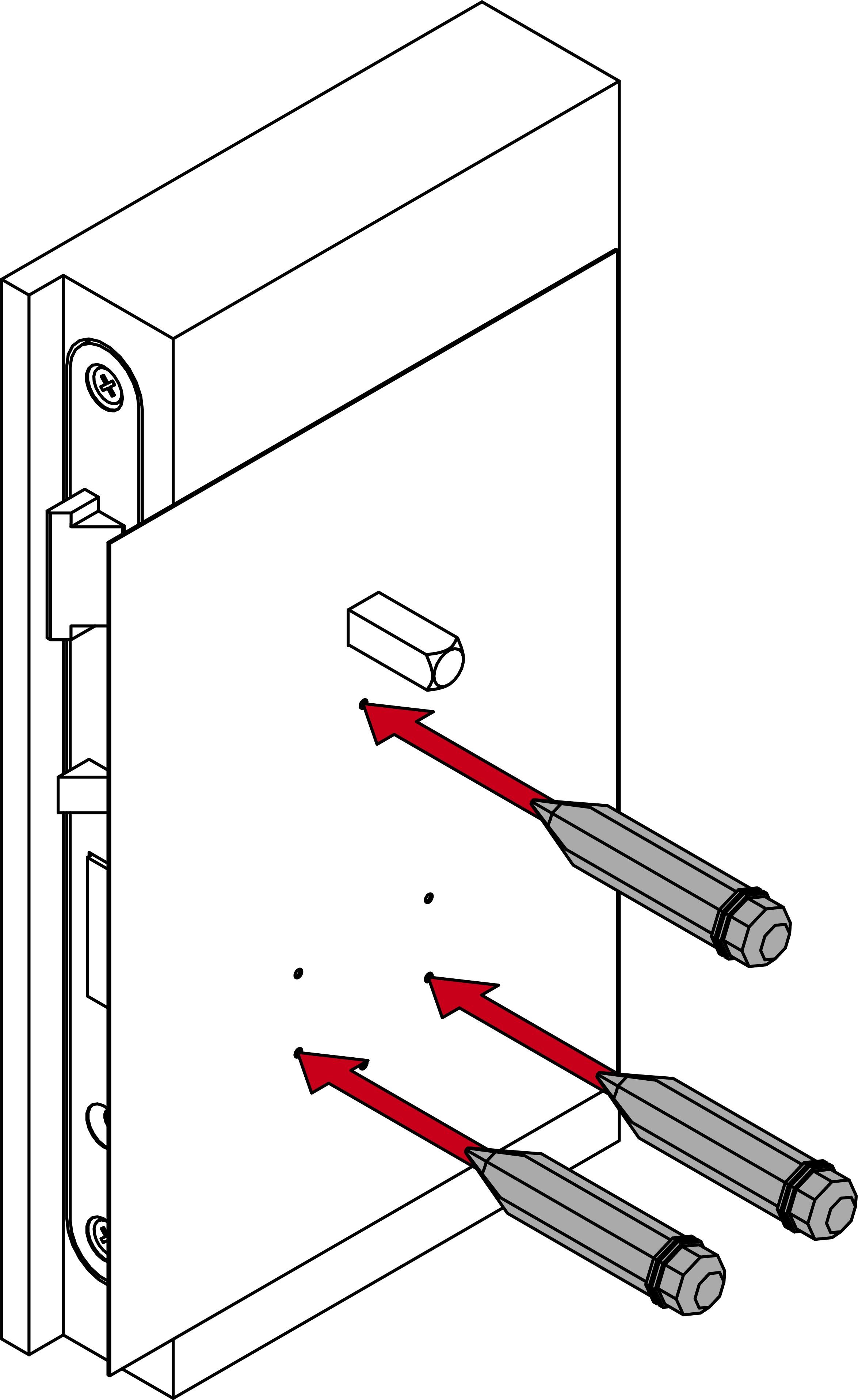

  13. Marquez les points à percer sur la porte.
  15. Enlevez le gabarit de perçage.

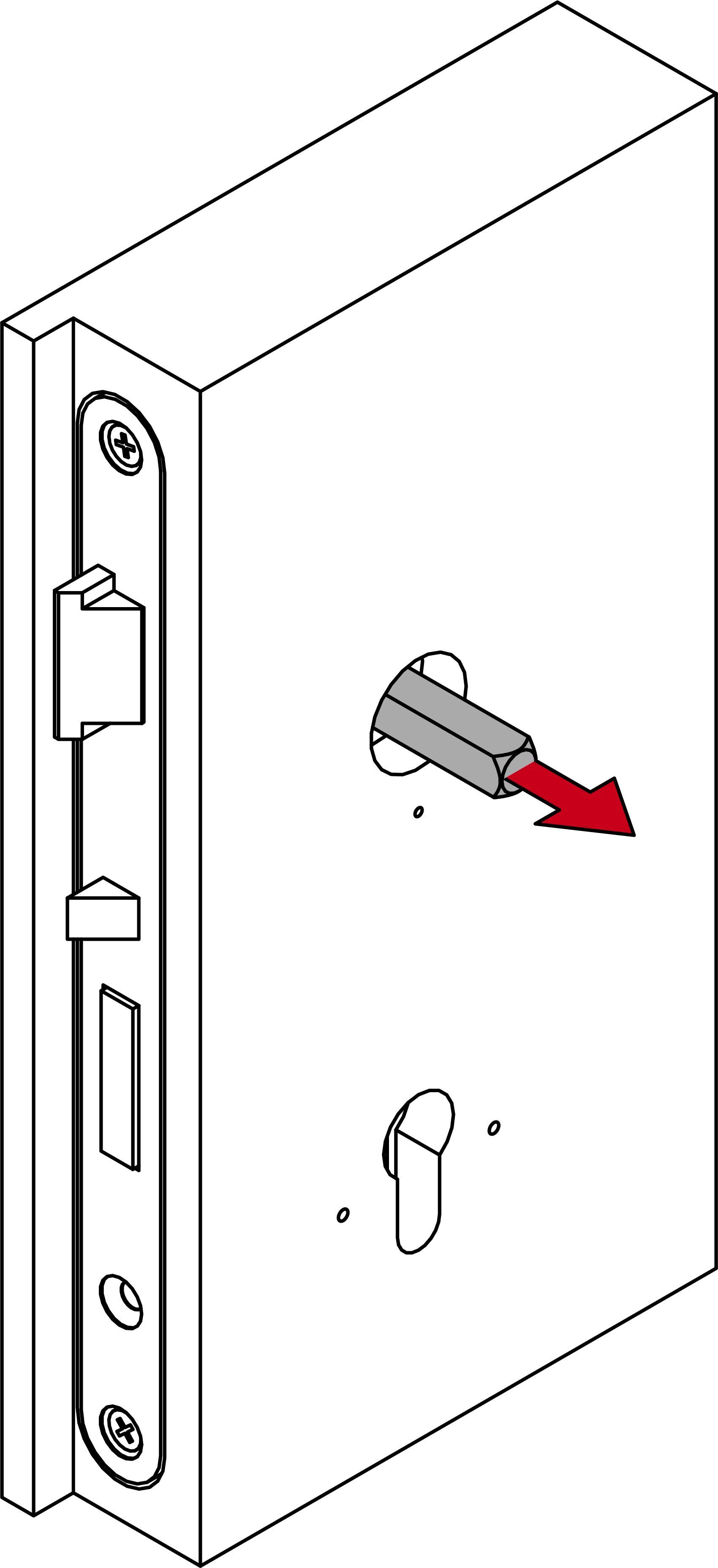

  17. Enlevez le carré.

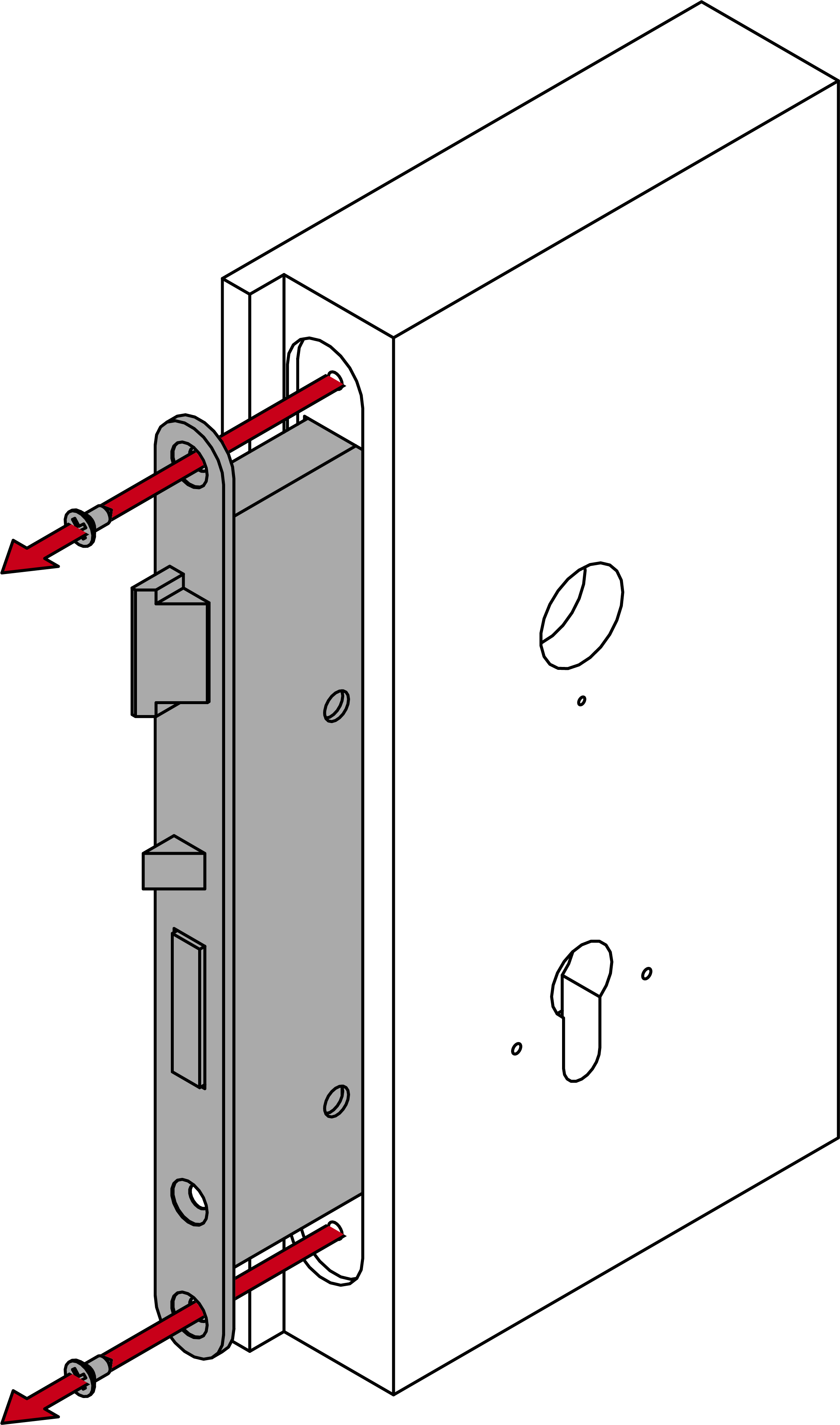

  19. Démontez la serrure à mortaise (PH2).

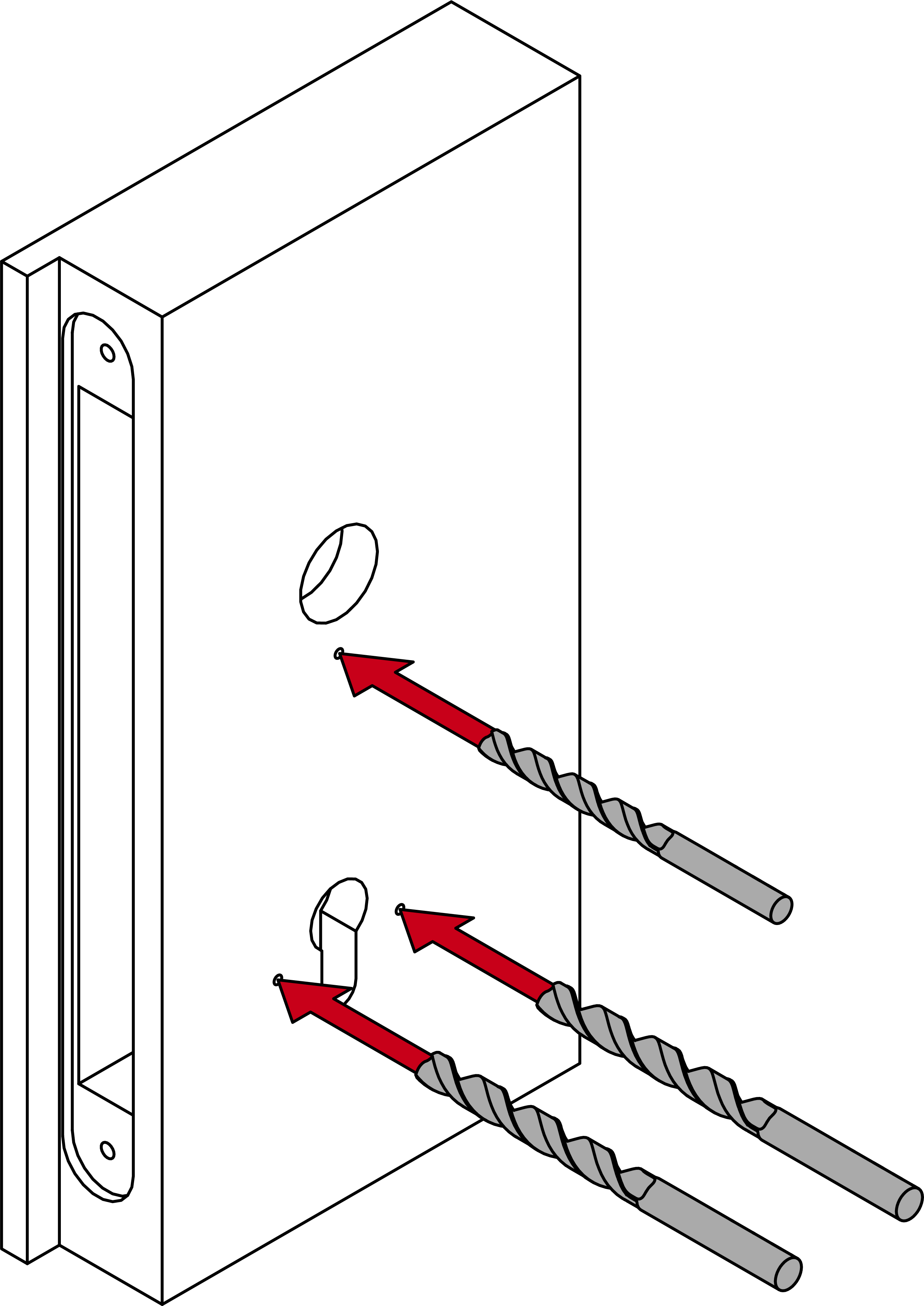

  21. Percez les trous nécessaires.

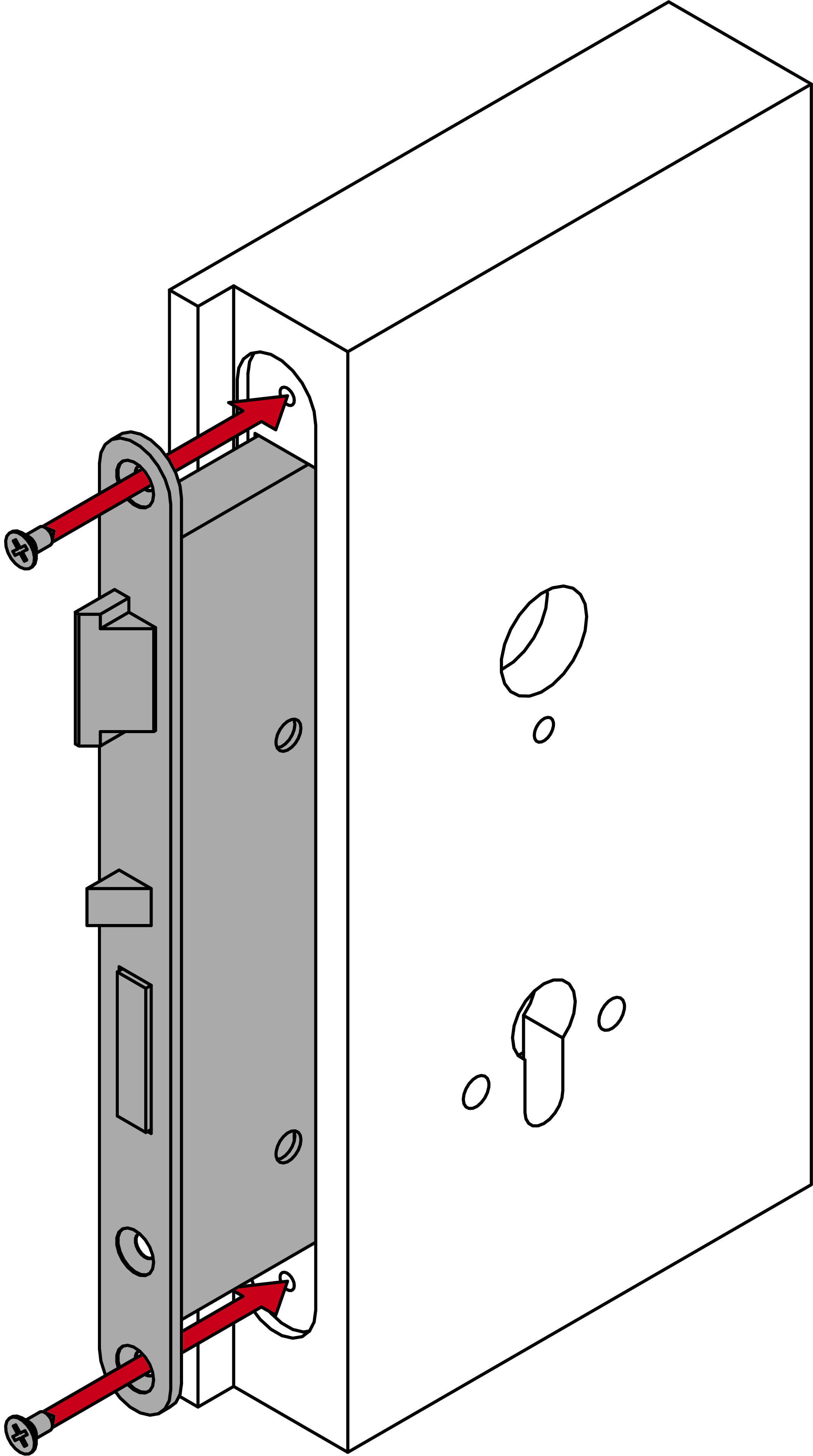

  23. Montez la serrure à mortaise (PH2).
