Préparation de la porte (gabarit de perçage) - SmartHandle numérique AX

  1. Tournevis PH2 présent.
  2. Gabarit de perçage disponible (voir Gabarit de perçage pour la variante A3 (encadrement tubulaire)).
  3. Stylo ou pointe à tracer présent.
  4. Perceuse présente.
  5. Foret approprié disponible (Ø 7,2 mm).
  6. Chanfrein conique présent.

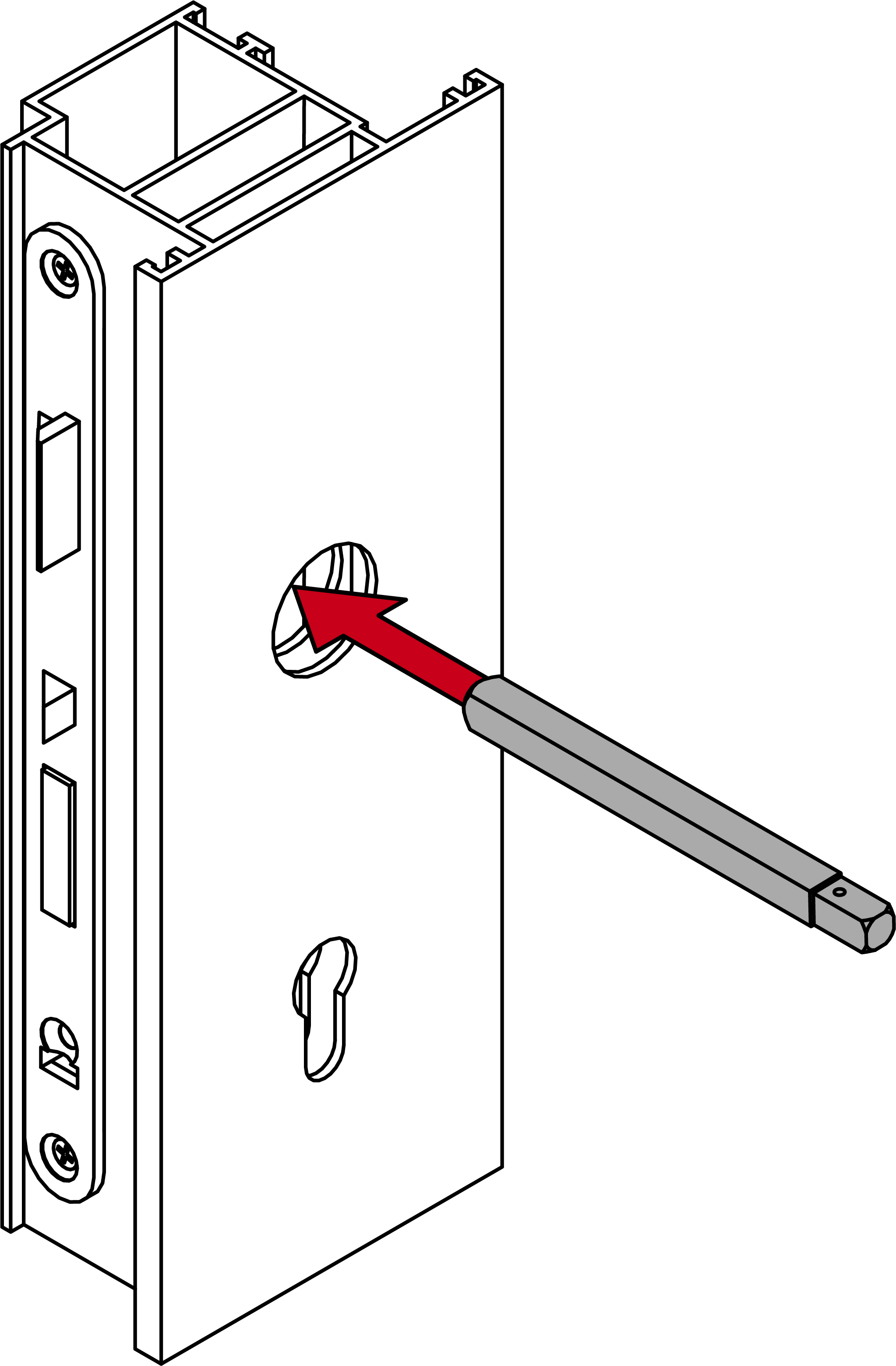

  1. Insérez le carré dans la serrure à mortaise.

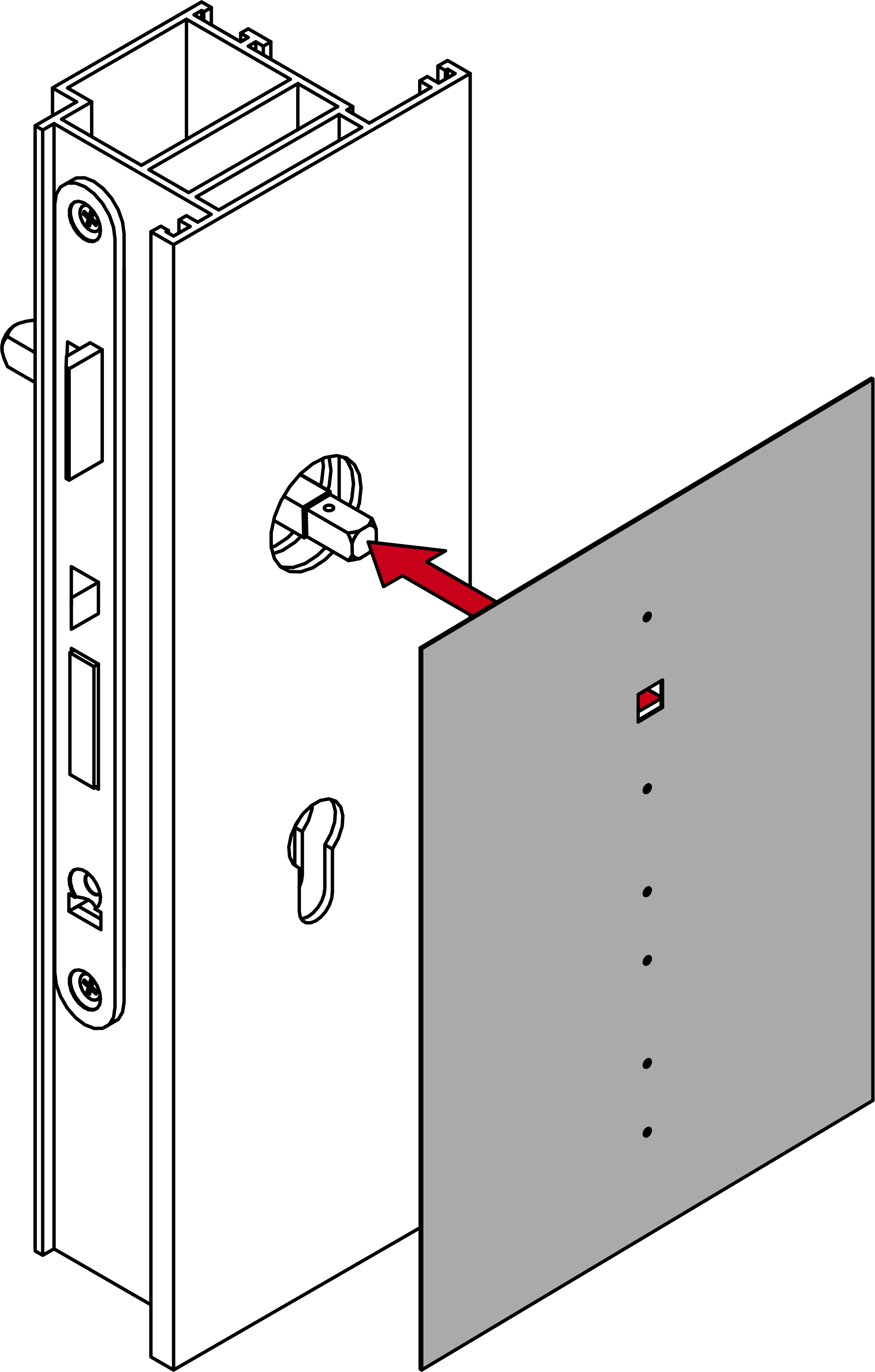

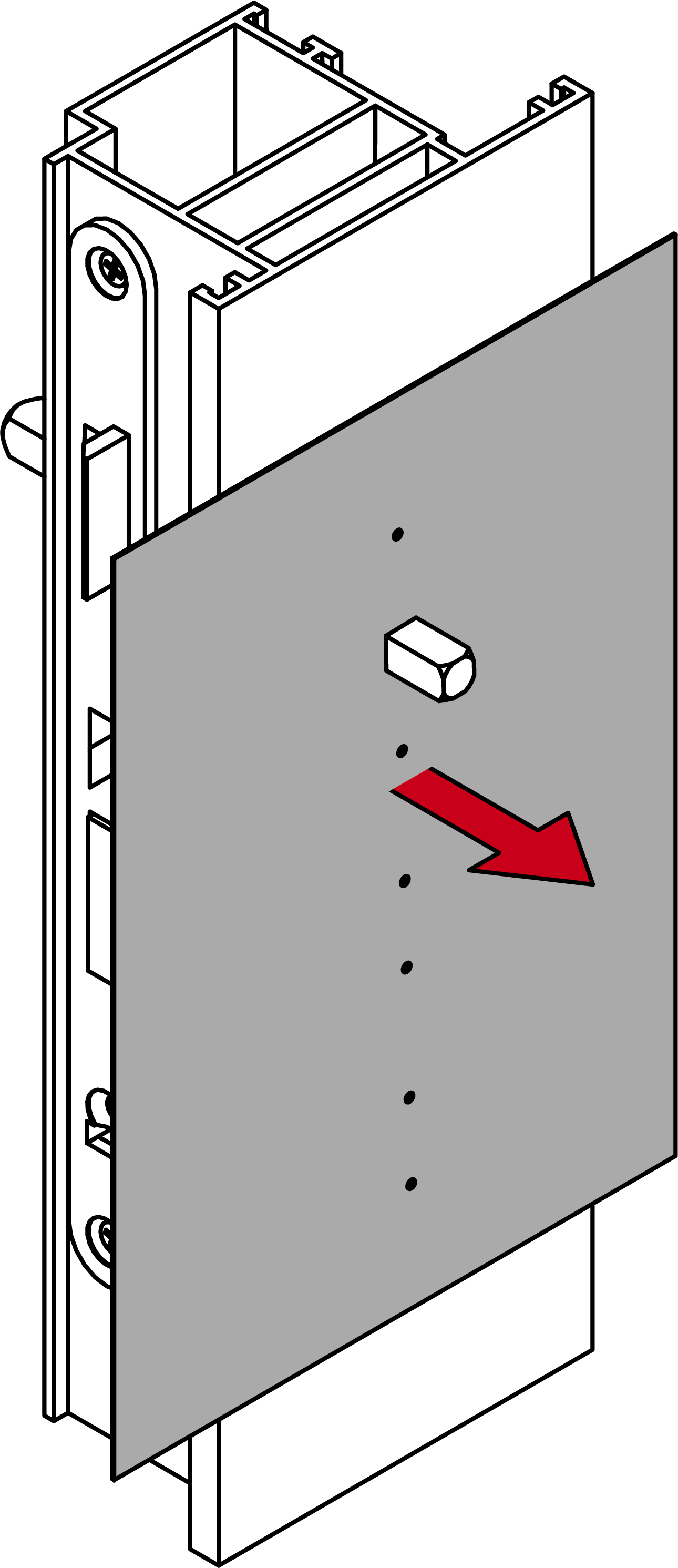

  3. Placez le gabarit de perçage sur le carré.
  5. Alignez le gabarit de perçage verticalement à l’aide de l’échelle imprimée.

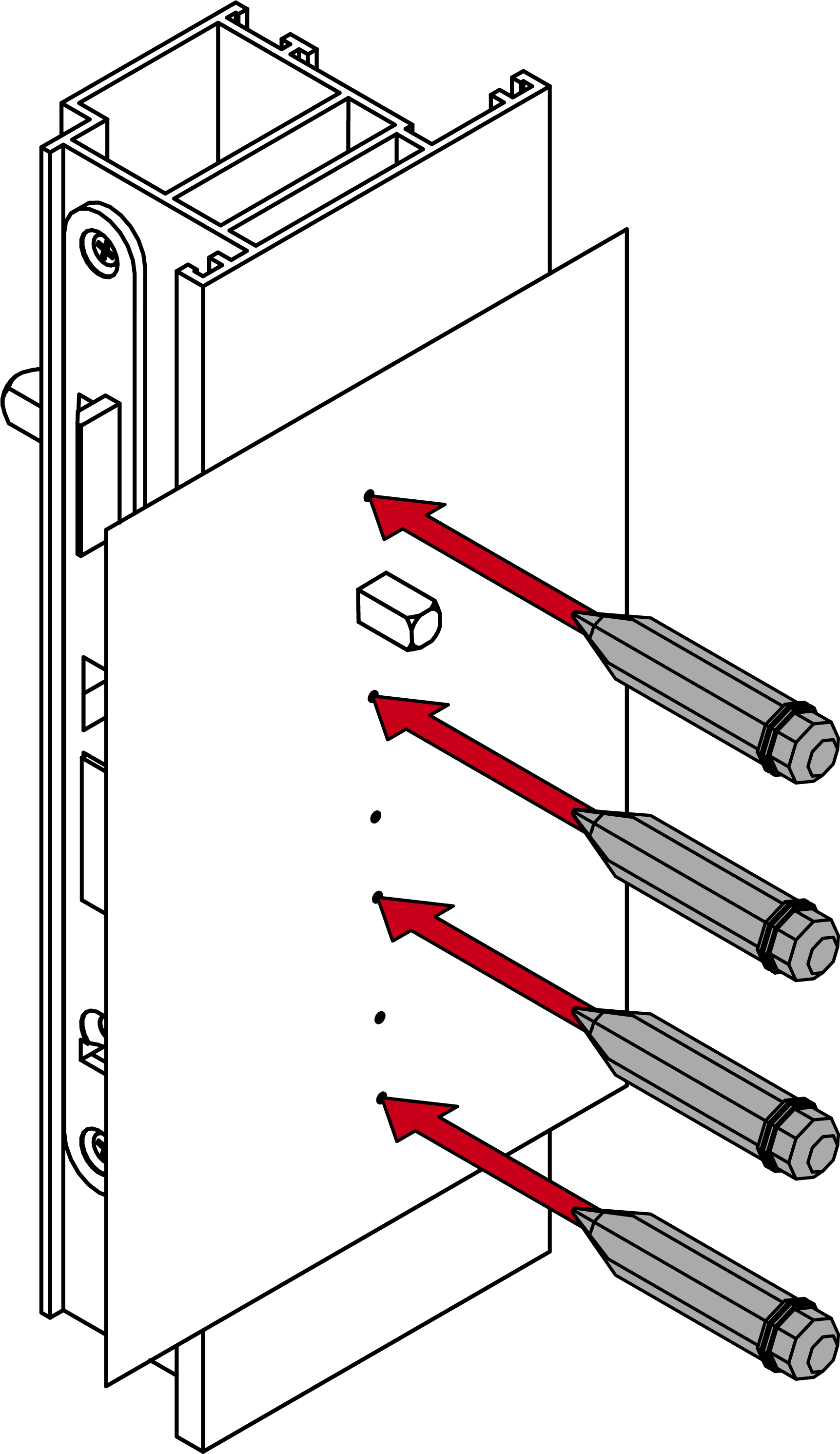

  6. Marquez les points à percer sur la porte.
  8. Enlevez le gabarit de perçage.

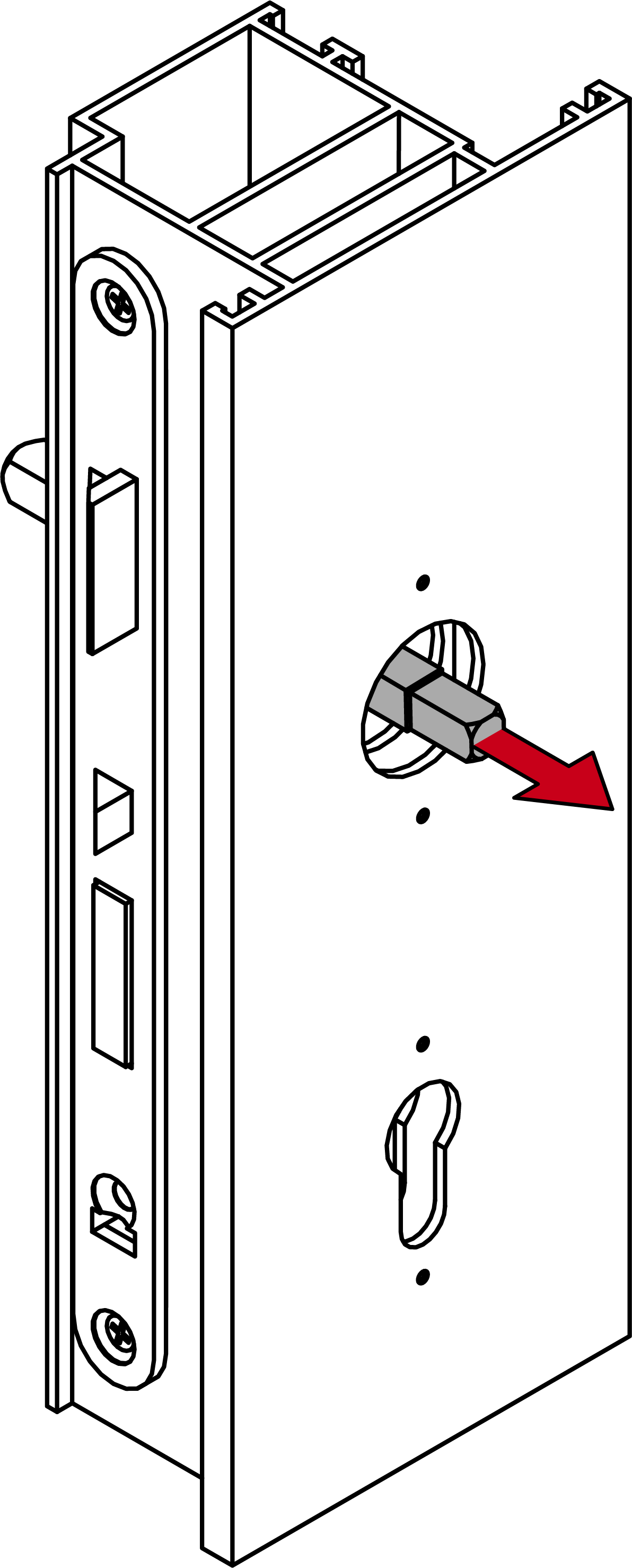

  10. Enlevez le carré.

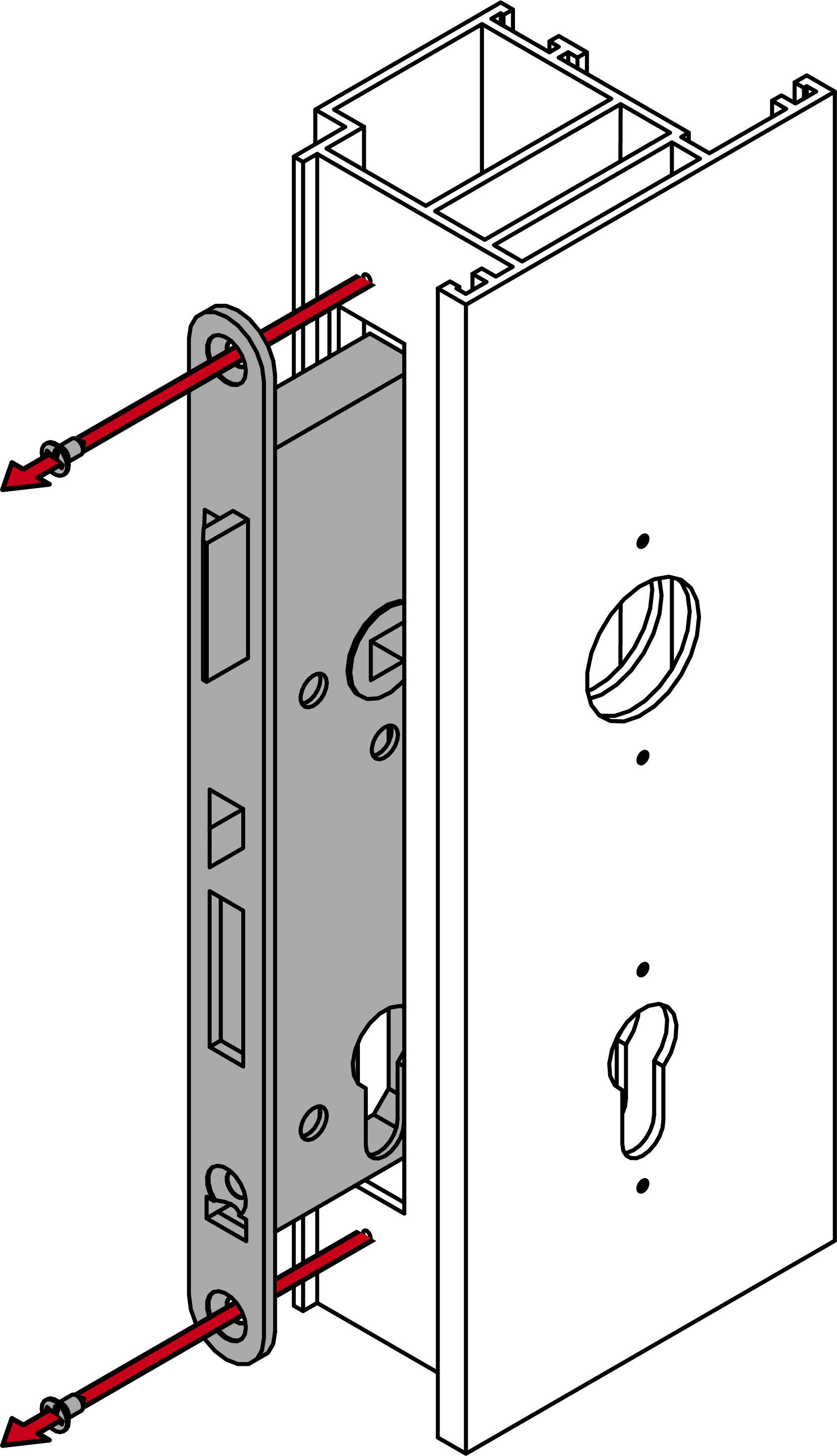

  12. Démontez la serrure à mortaise (PH2).

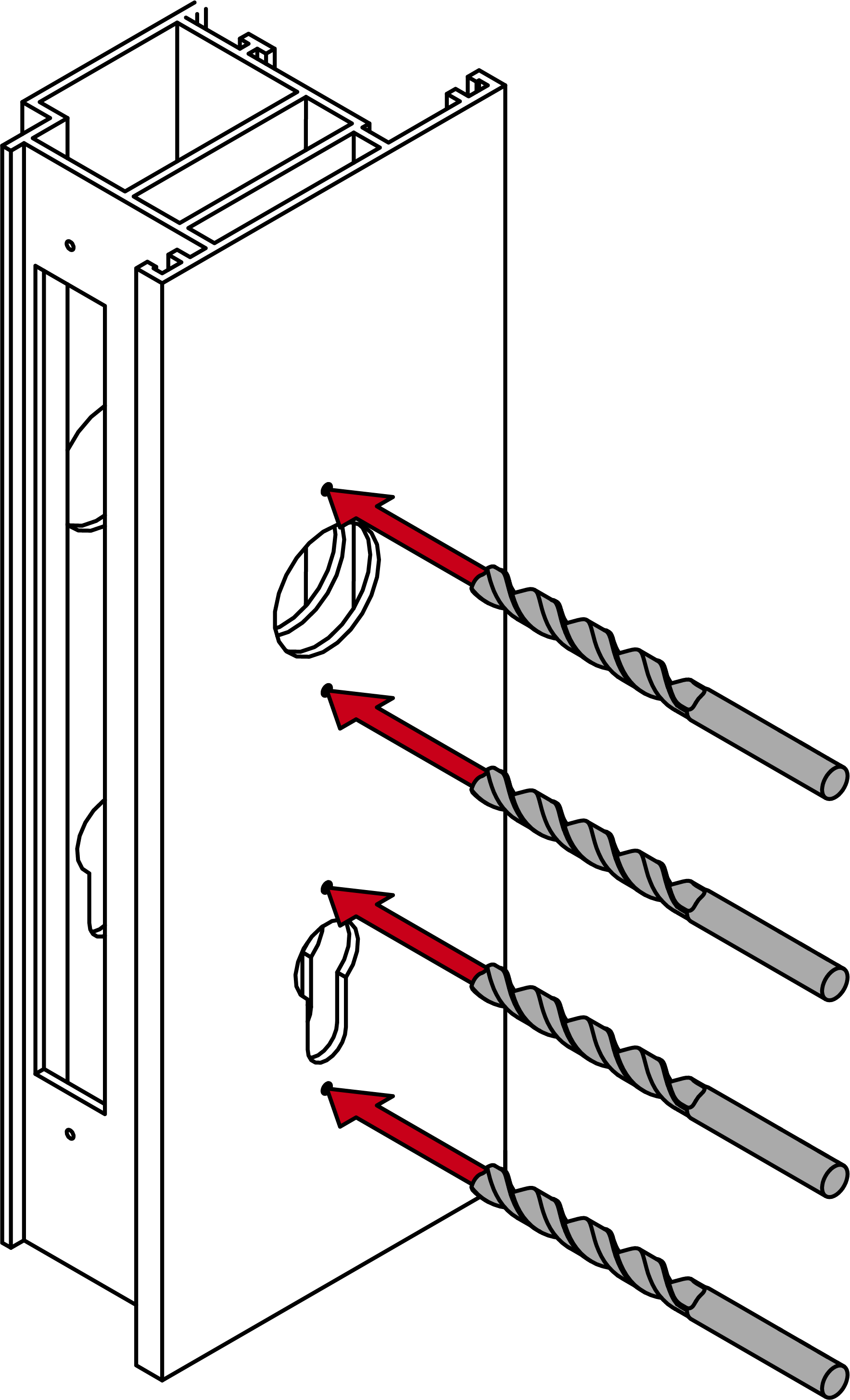

  14. Percez les trous nécessaires.

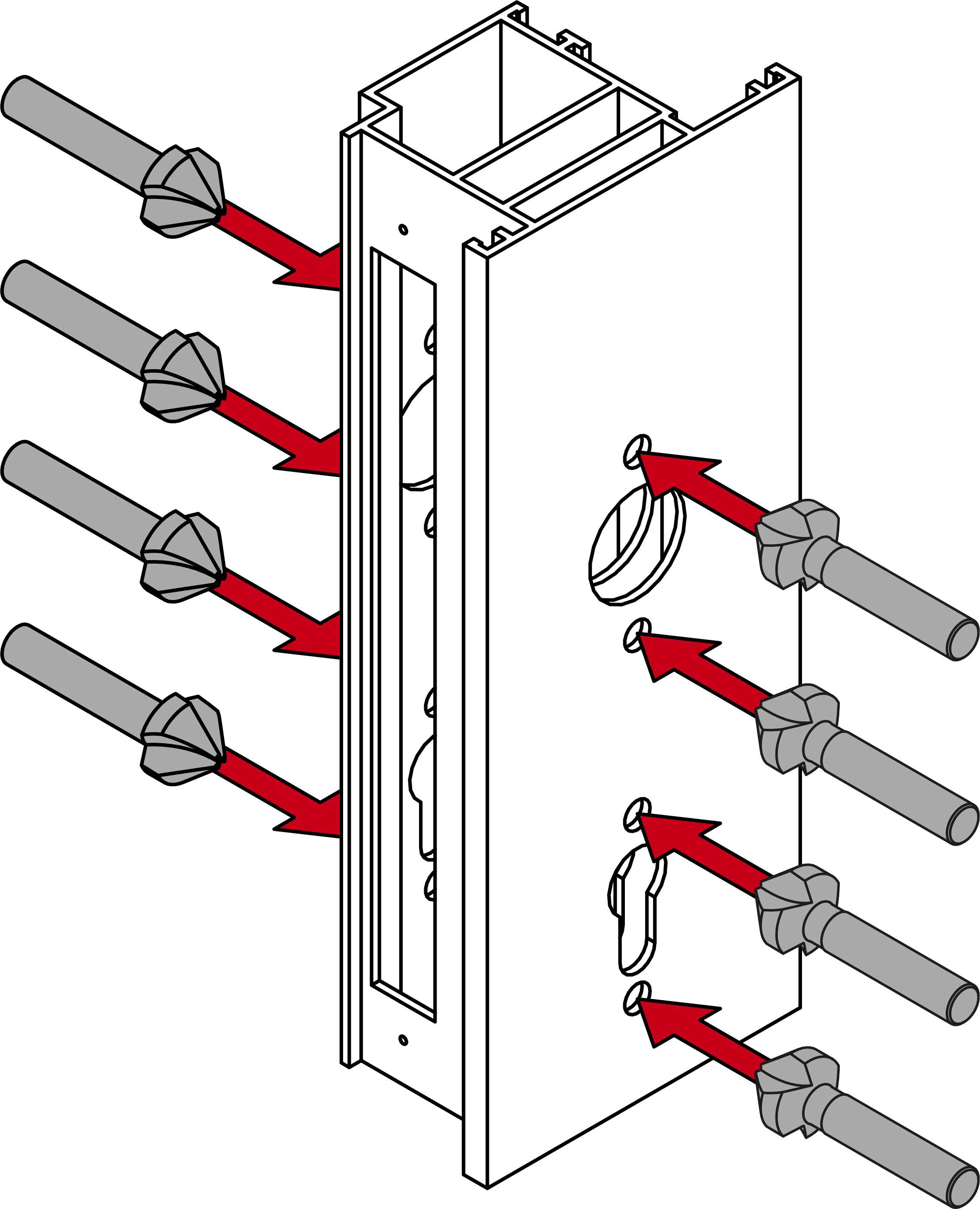

  16. Chanfreinez les trous à l’aide du chanfrein conique jusqu’à ce que les écrous à rivet borgne puissent être enfoncés à fleur ultérieurement.

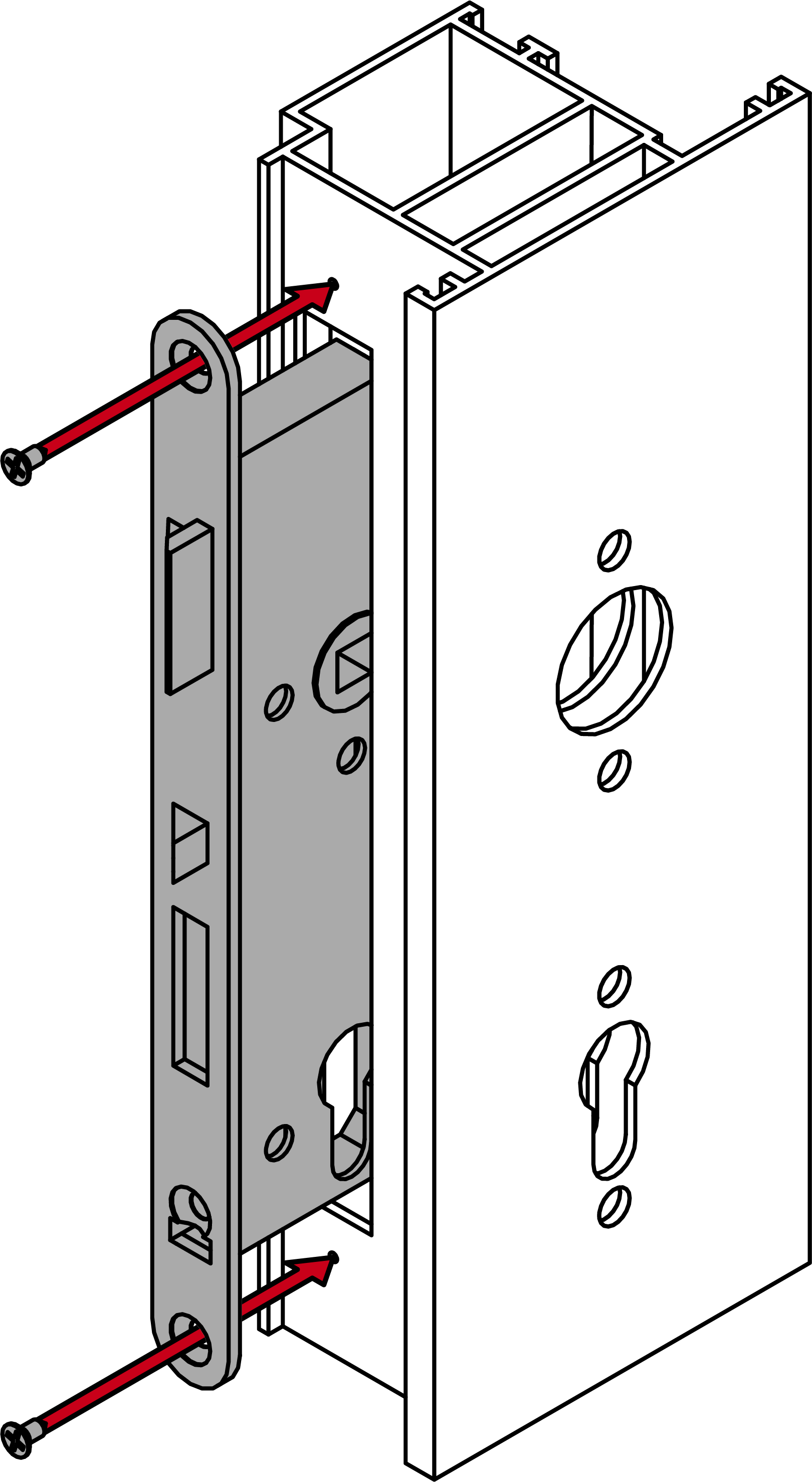

  18. Montez la serrure à mortaise (PH2).
