Montage de la ferrure pour BKS - SmartHandle numérique AX

  1. Porte prépercée.
  2. Tournevis PH2 présent.
  3. Tournevis TX15 présent.
  4. Pied à coulisse présent.
  5. Scie disponible.

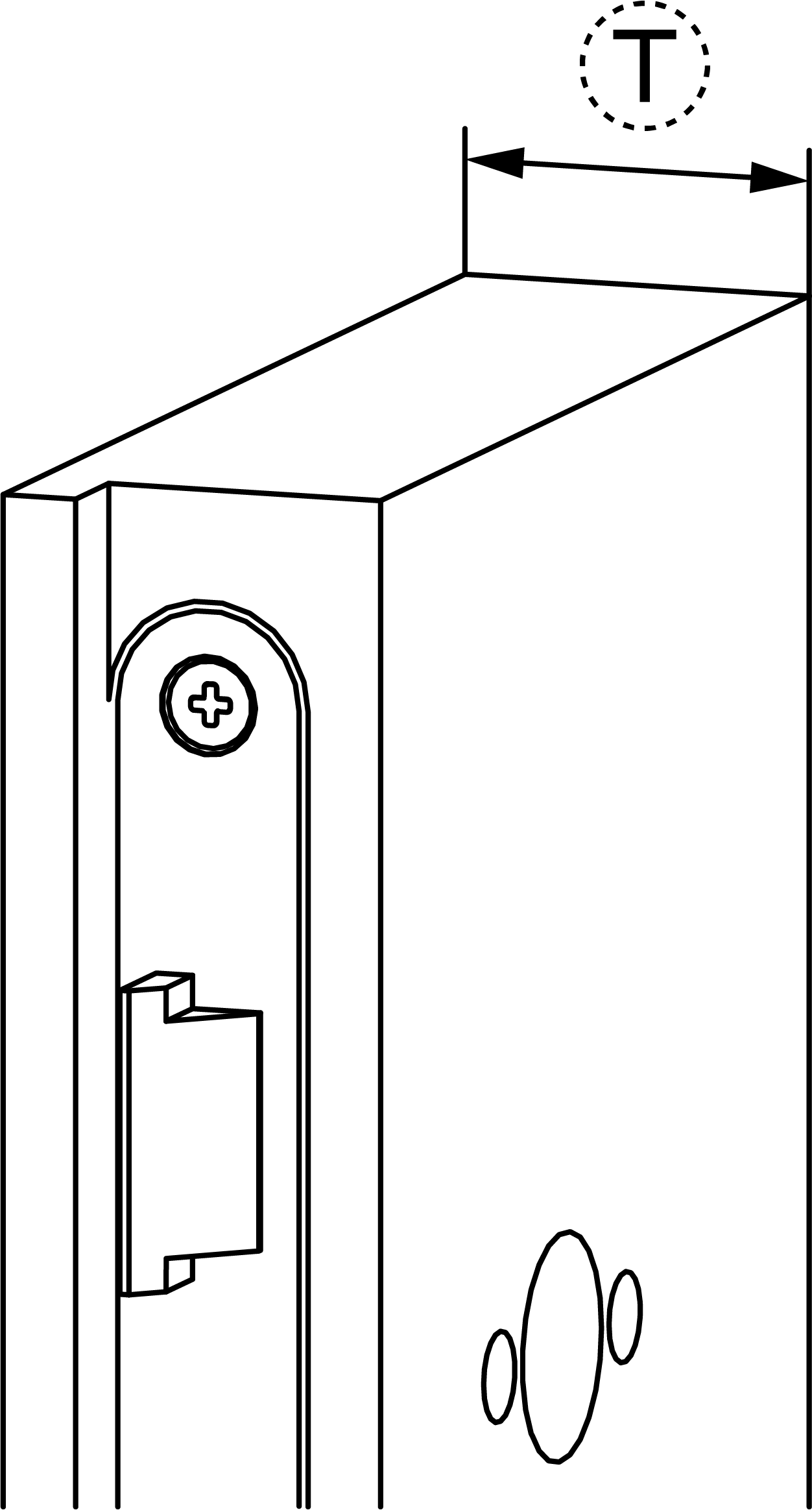

  1. Mesurez l’épaisseur de la porte.

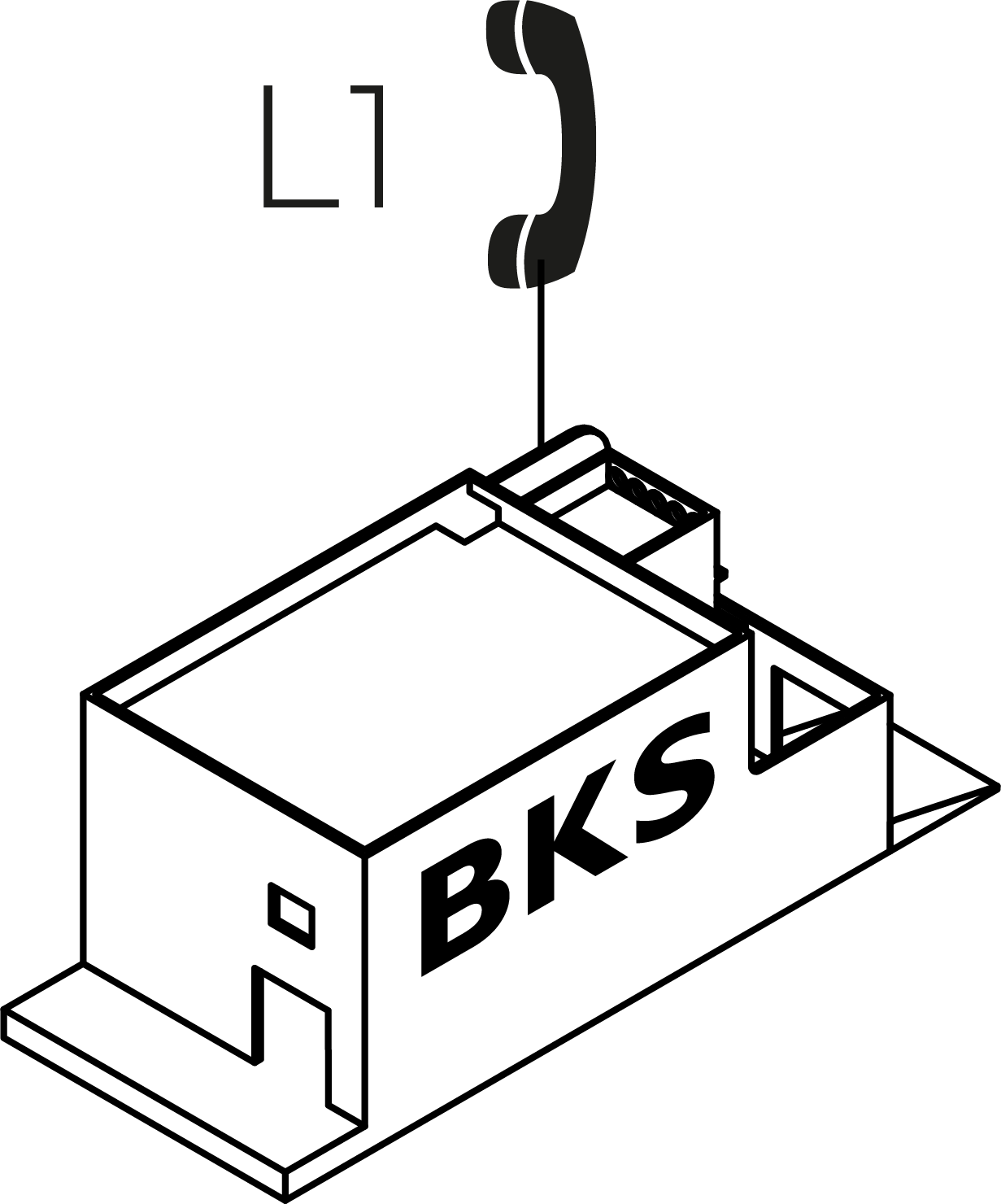

  3. Commandez la vis L1 dans la longueur appropriée auprès de BKS.
  6. Marquez les cadres de sciage sur les vis L2.
  8. Déterminez la longueur X en fonction du type de barre anti-panique.
  10. Marquez le cadre de sciage sur le carré.
  12. Raccourcissez les vis et le carré à l’aide d’une scie appropriée.

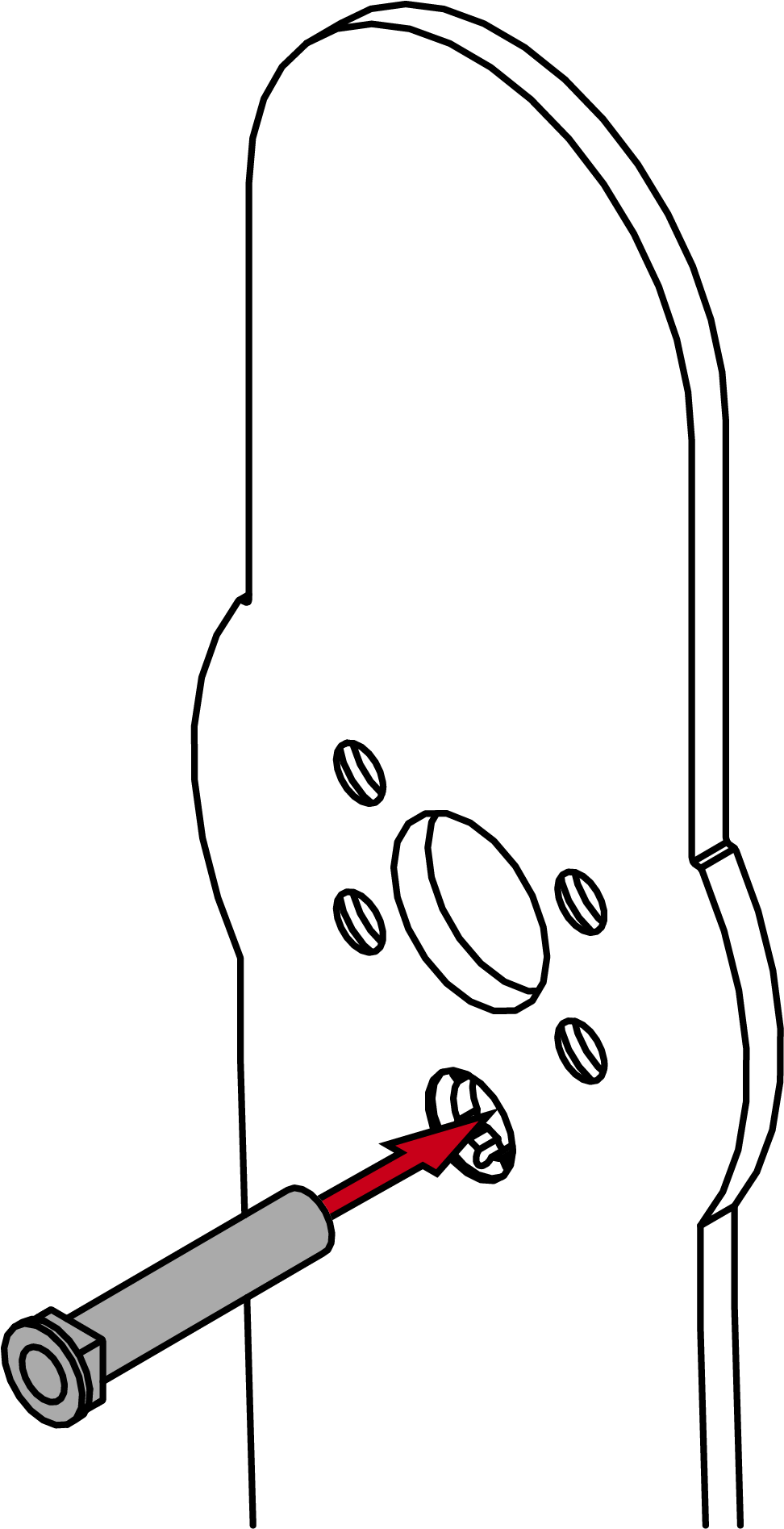

  14. Insérez l’écrou à manchon dans la plaque d’adaptation.

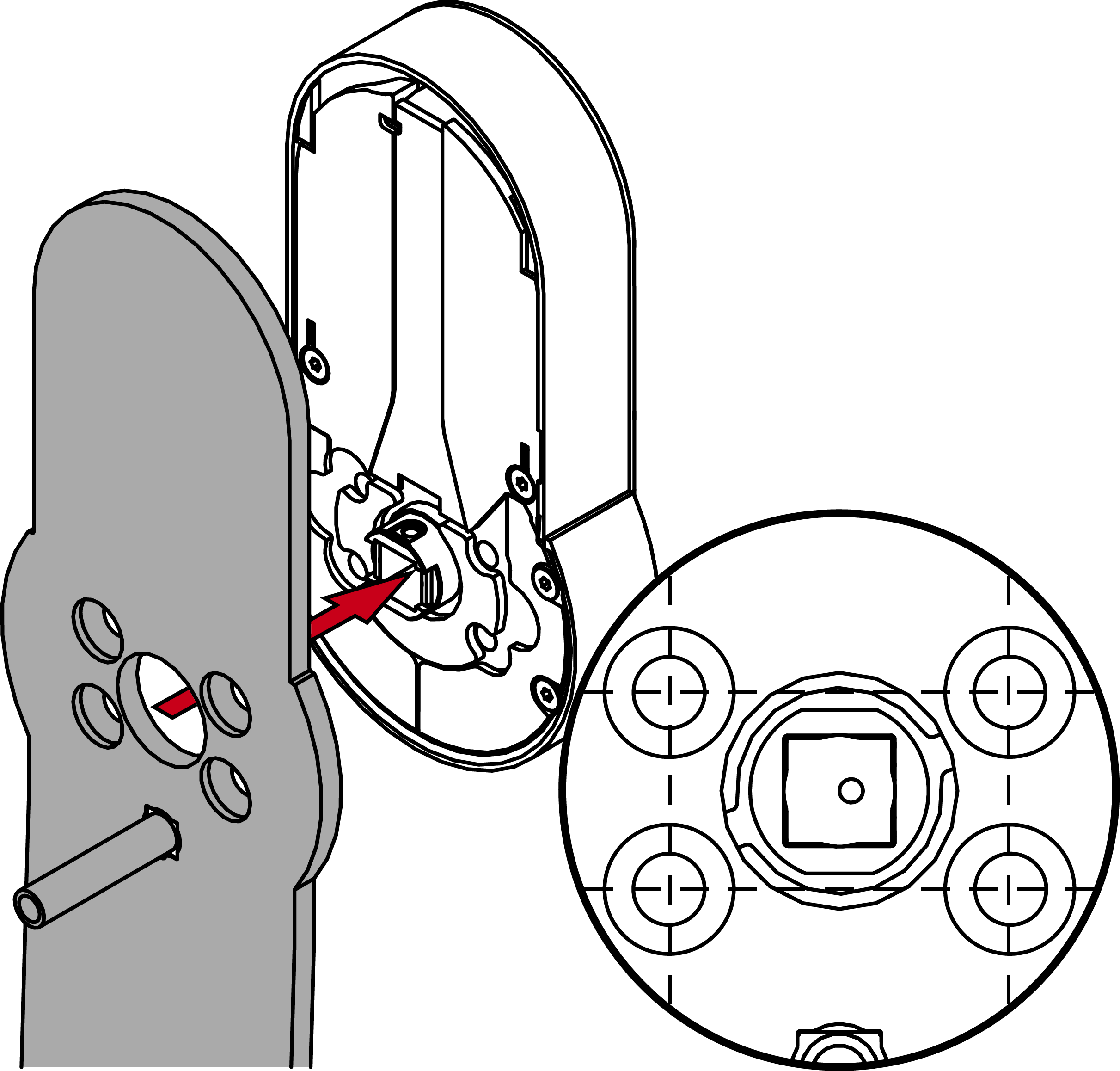

  16. Placez la plaque d’adaptation sur la ferrure électronique.
  18. Alignez les trous de la plaque d’adaptation avec les filetages de la ferrure.

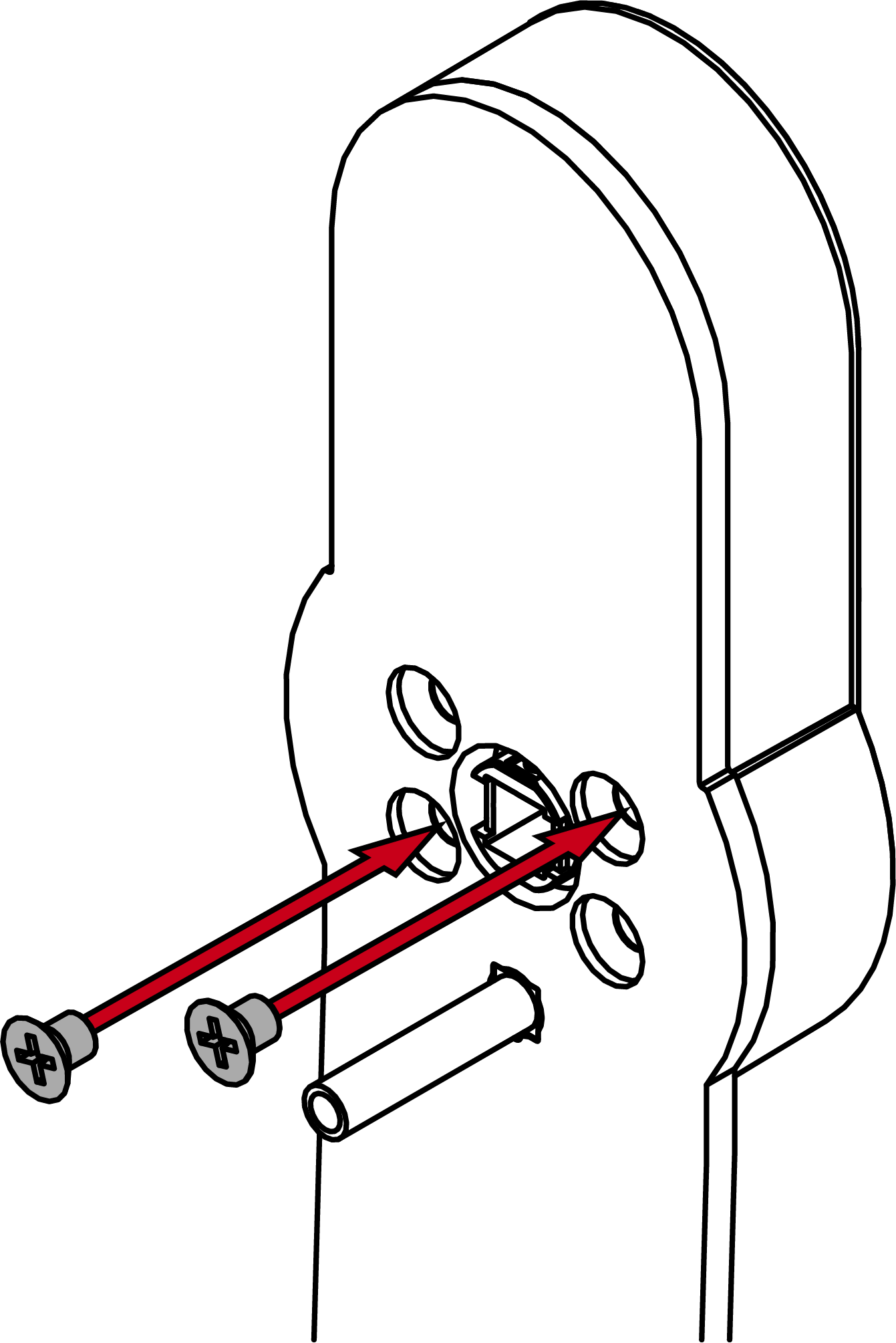

  19. Vissez la plaque d’adaptation en croix (PH2, couple : 1,1 Nm).

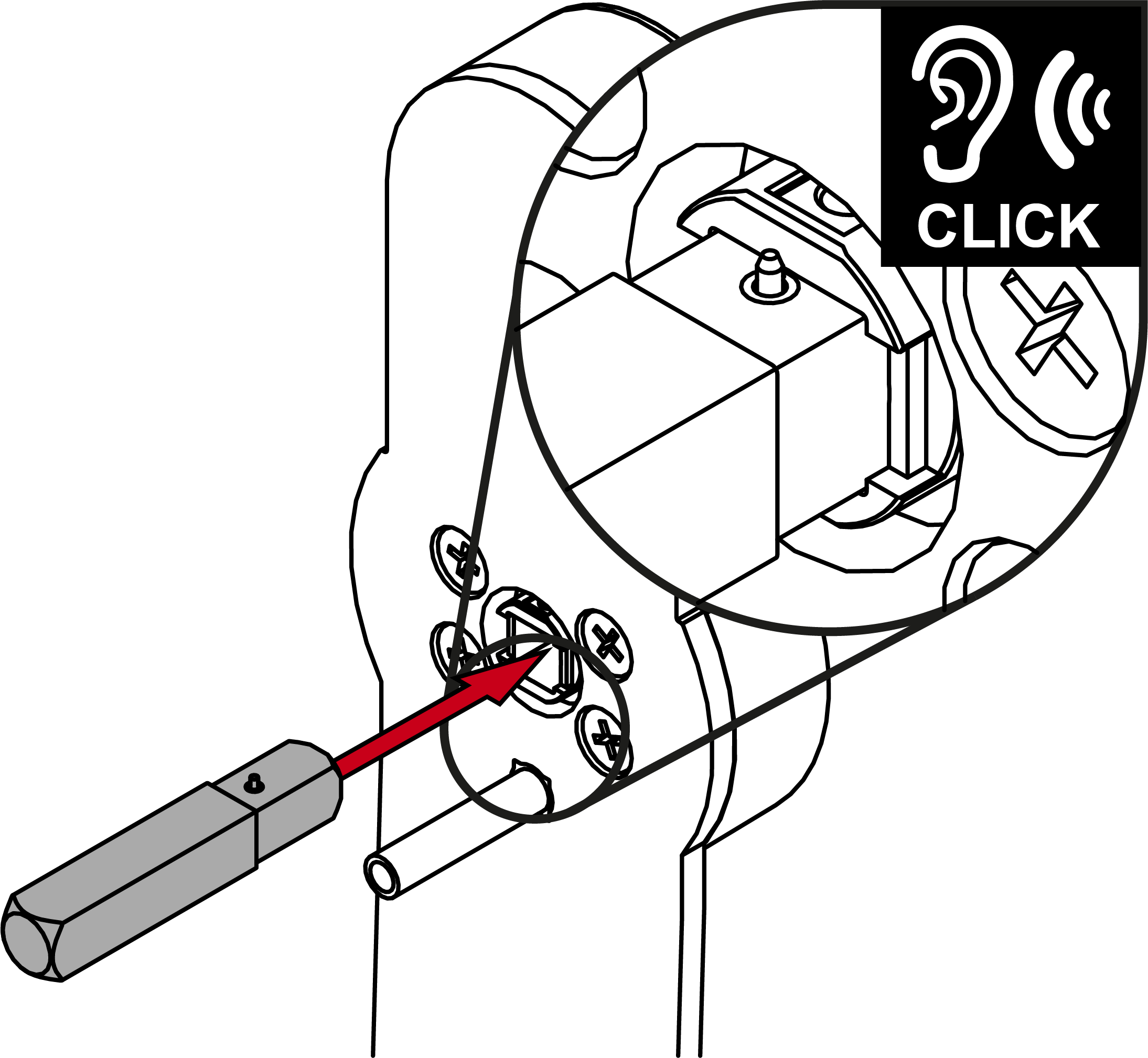

  22. Insérez le carré avec le côté broche dans la ferrure.

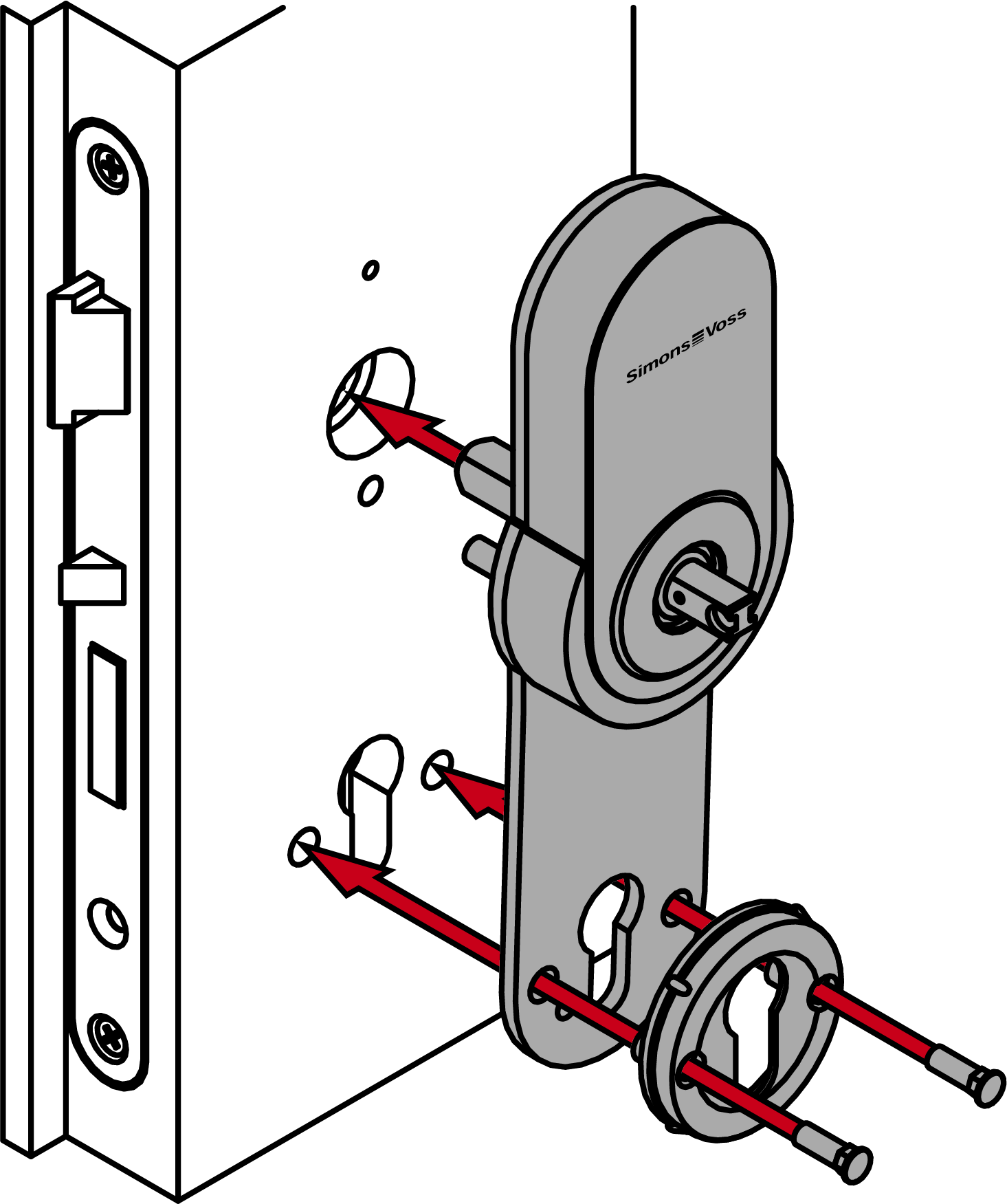

  24. Insérez la ferrure avec la plaque d’adaptation, le carré et la base de la rosace dans la porte.

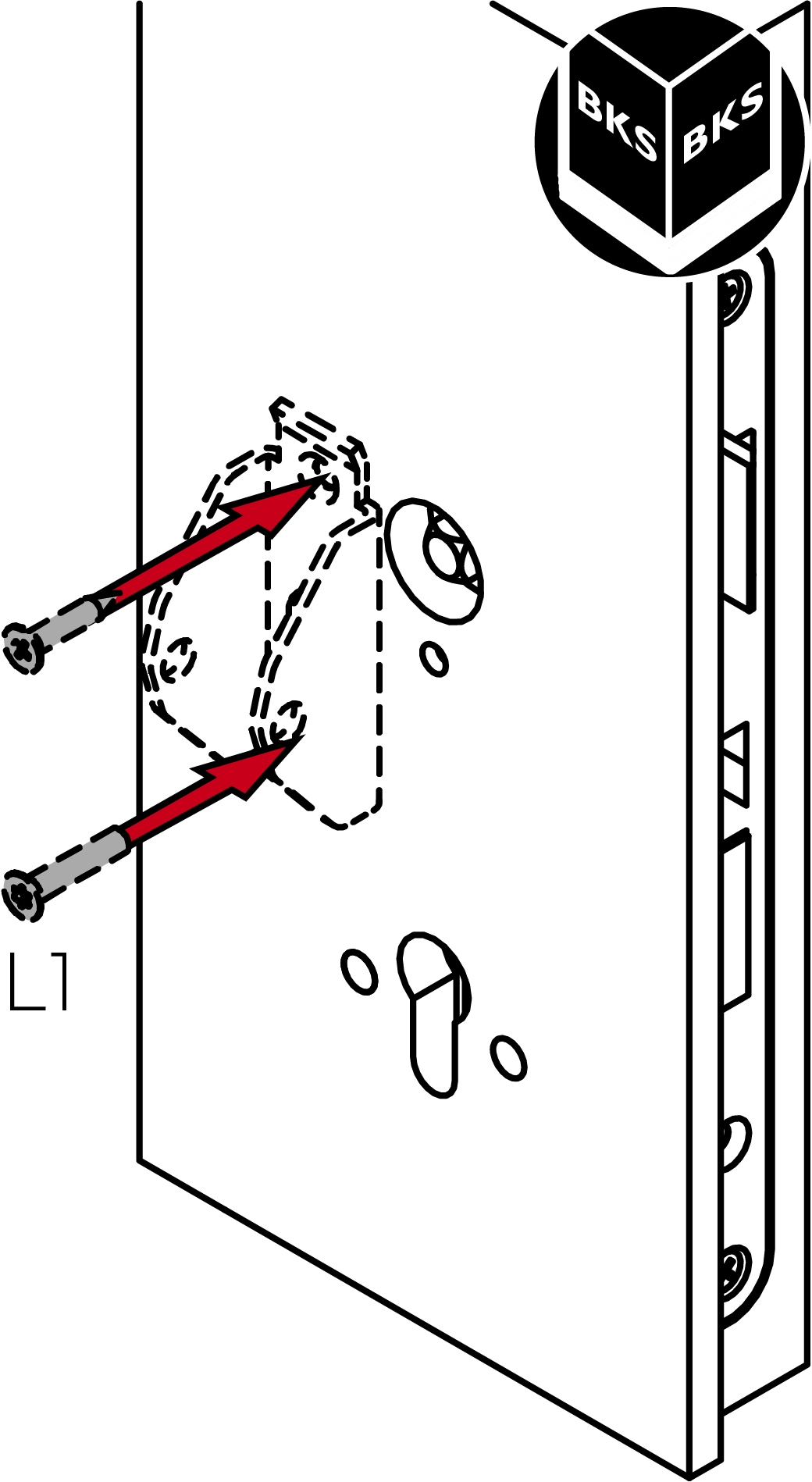

  26. Vissez la ferrure au centre comme décrit dans la documentation BKS (utilisez la vis L1 et la vis à bois commandées auprès de BKS).

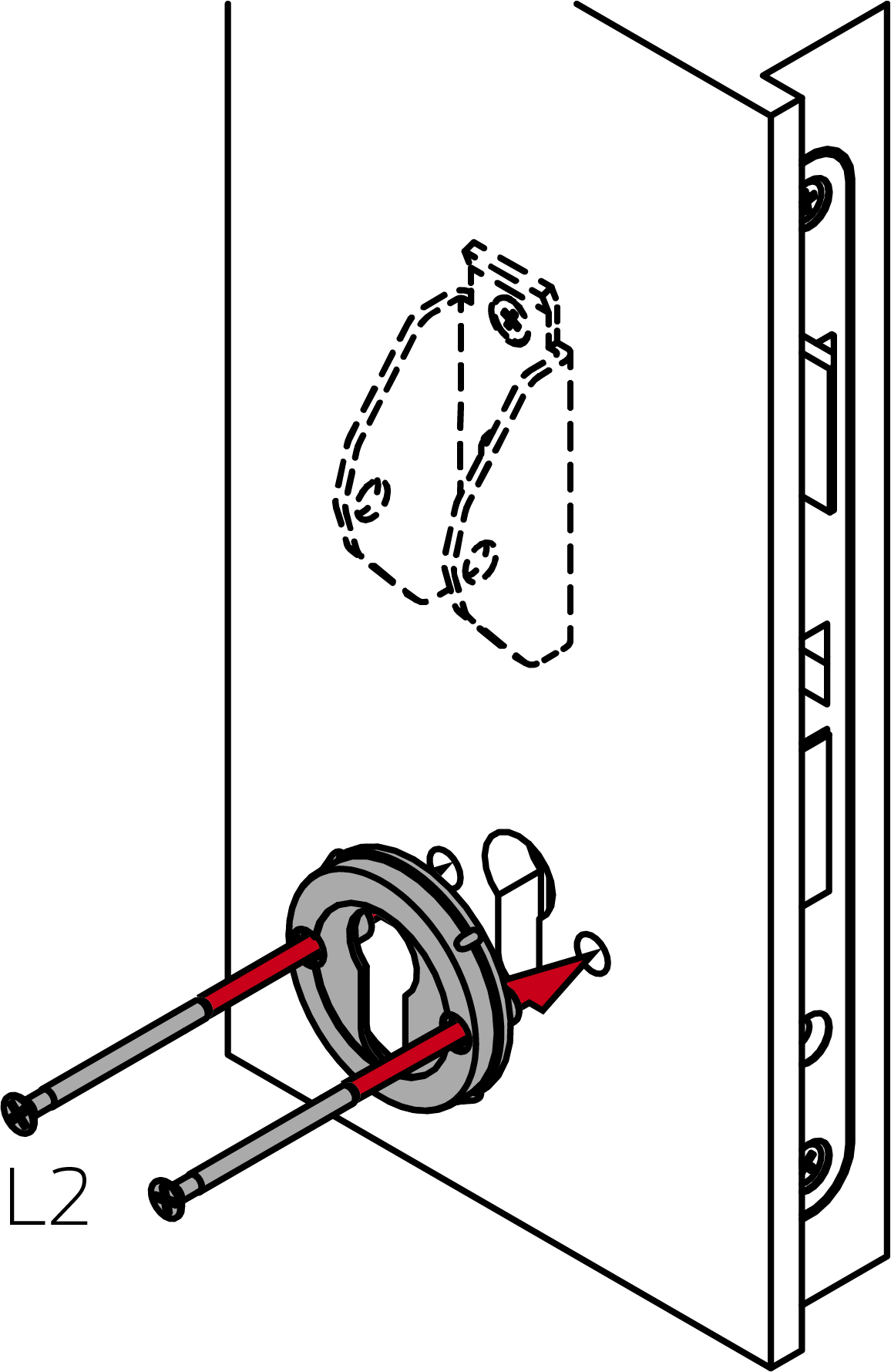

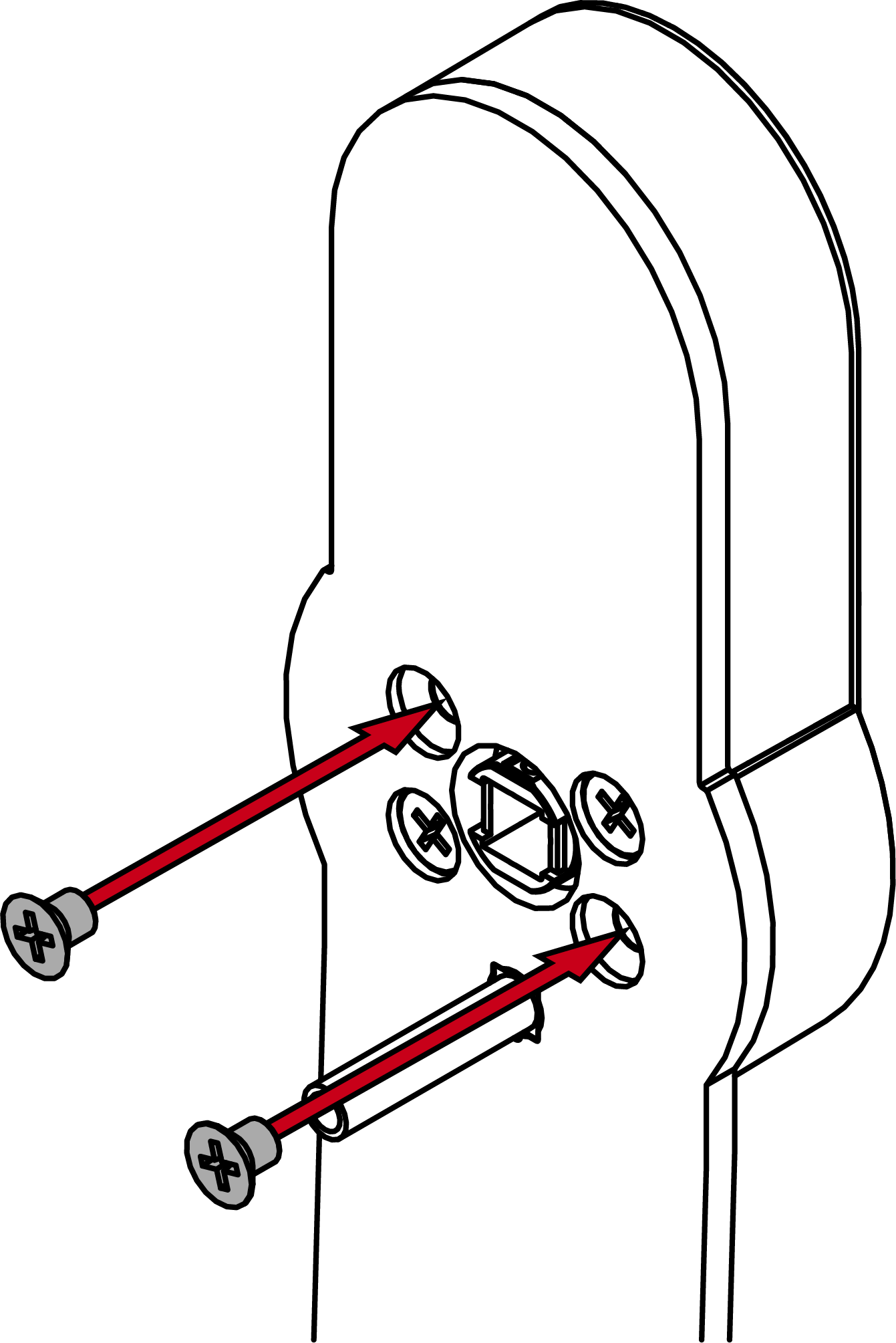

  28. Vissez la base de la rosace sur le module avec les vis L2 (PH2, couple : 1,1 Nm).

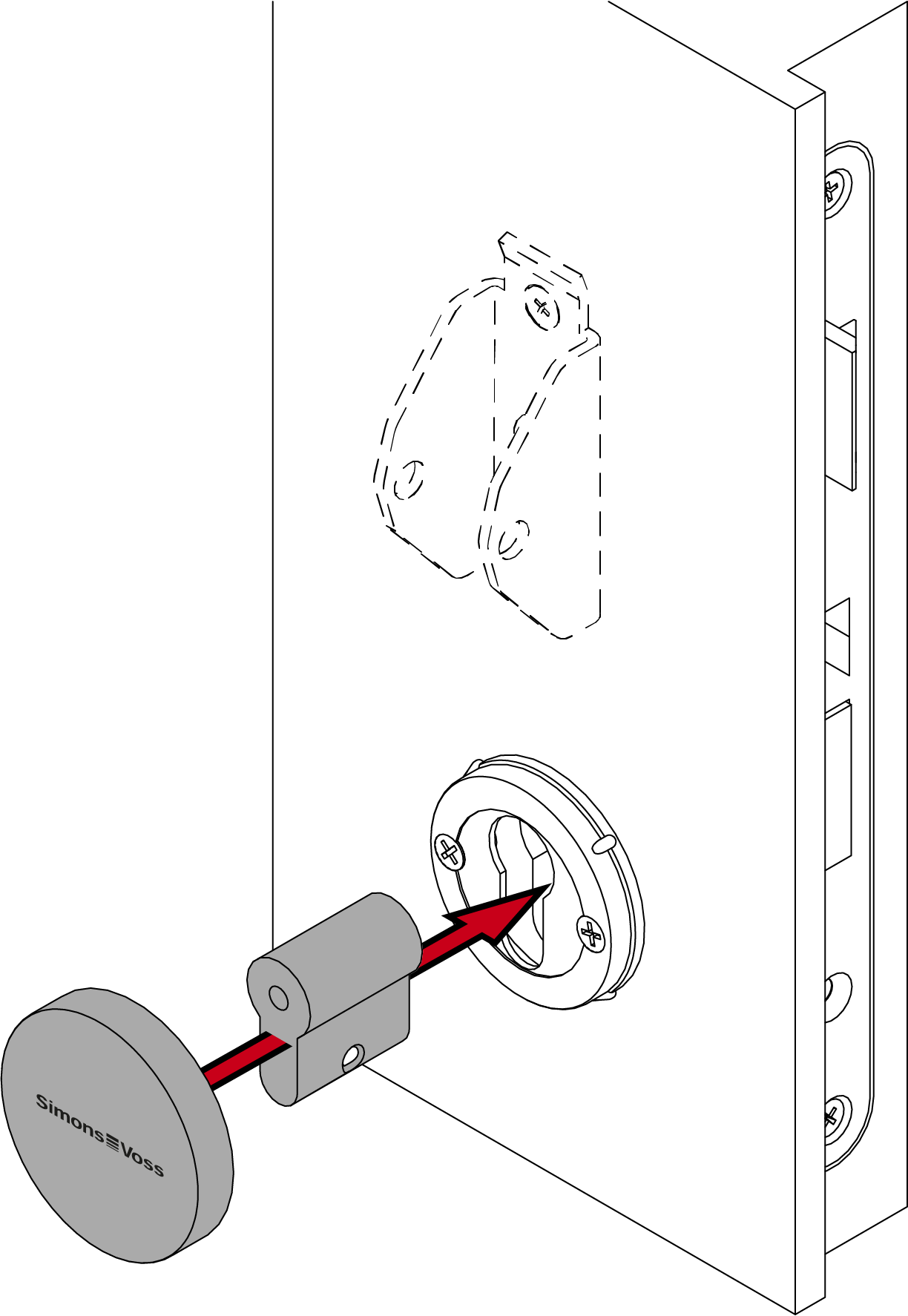

  30. Insérez le cylindre borgne.

  31. NOTE

    notice

    Guider le cylindre aveugle dans le trou avec un tournevis

    Il est particulièrement difficile de positionner correctement le cylindre aveugle lorsque les portes sont épaisses.

    1. Insérez un tournevis dans le trou du cylindre aveugle.
    2. Positionnez le cylindre aveugle au moyen du tournevis.
  33. Enfichez le blinde de la rosace sur la base de la rosace.

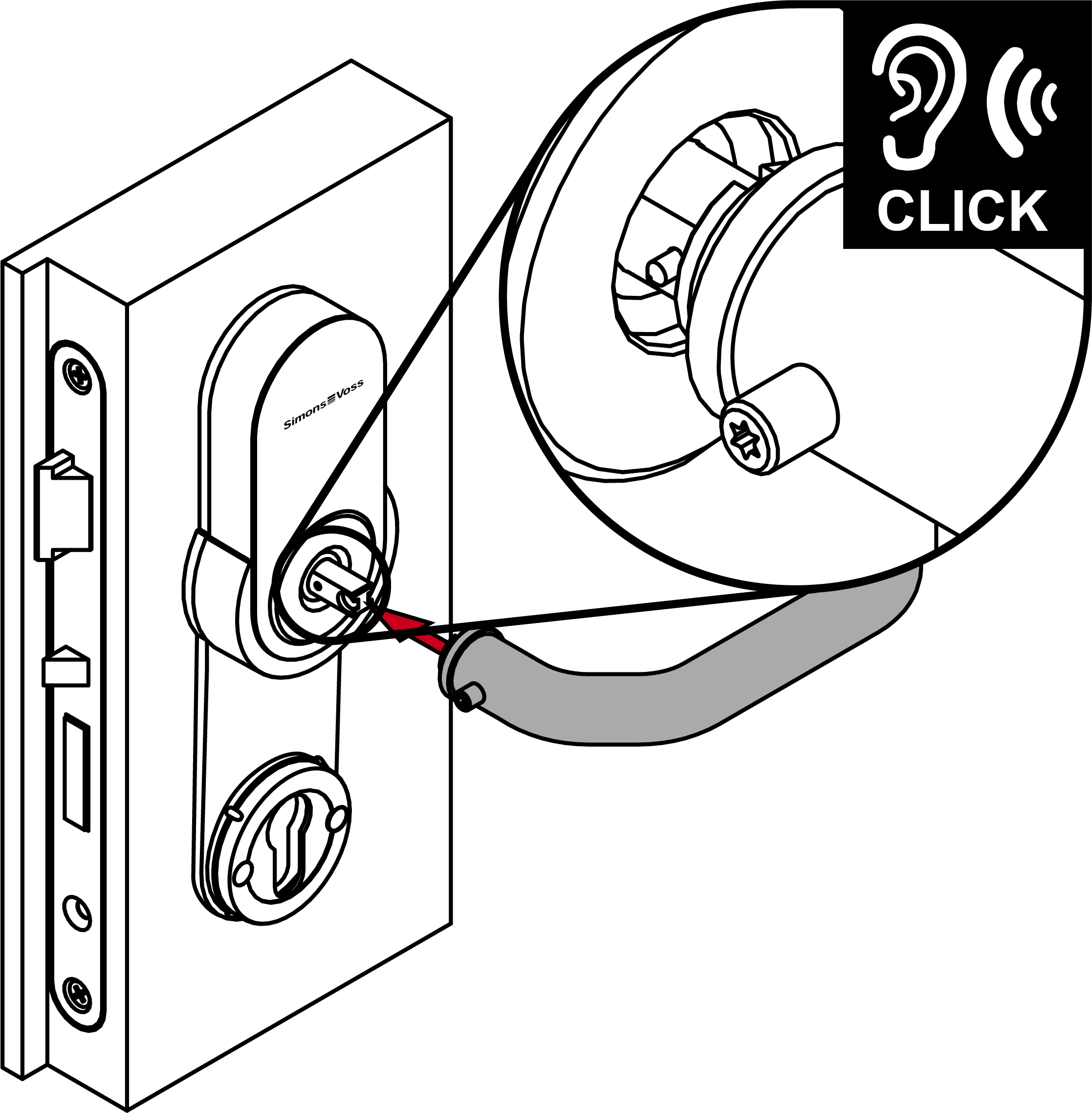

  35. Insérez la béquille sur la ferrure extérieure.

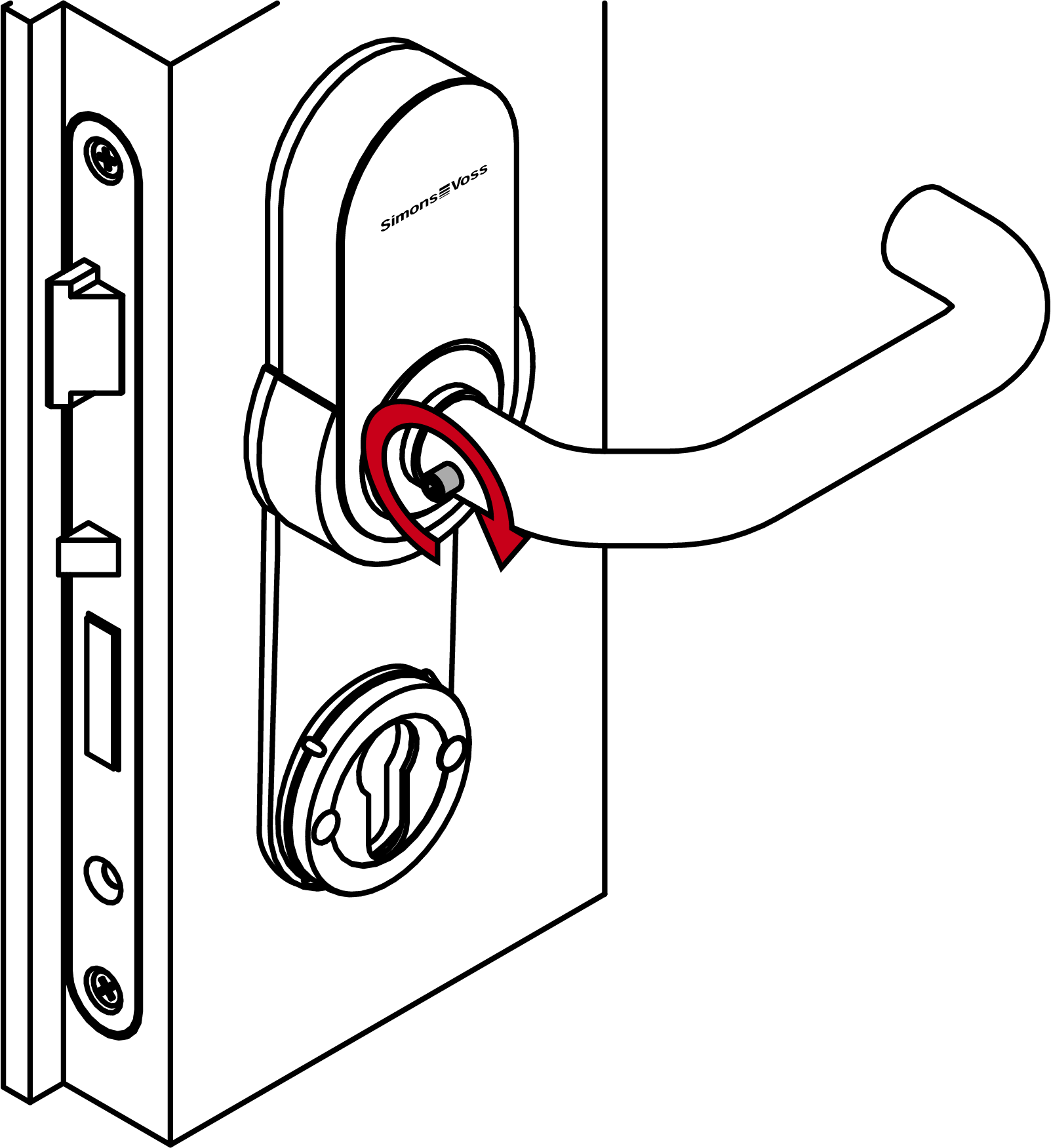

  37. Vissez la vis sans tête de la béquille extérieure (TX15, couple : 5,0 Nm).

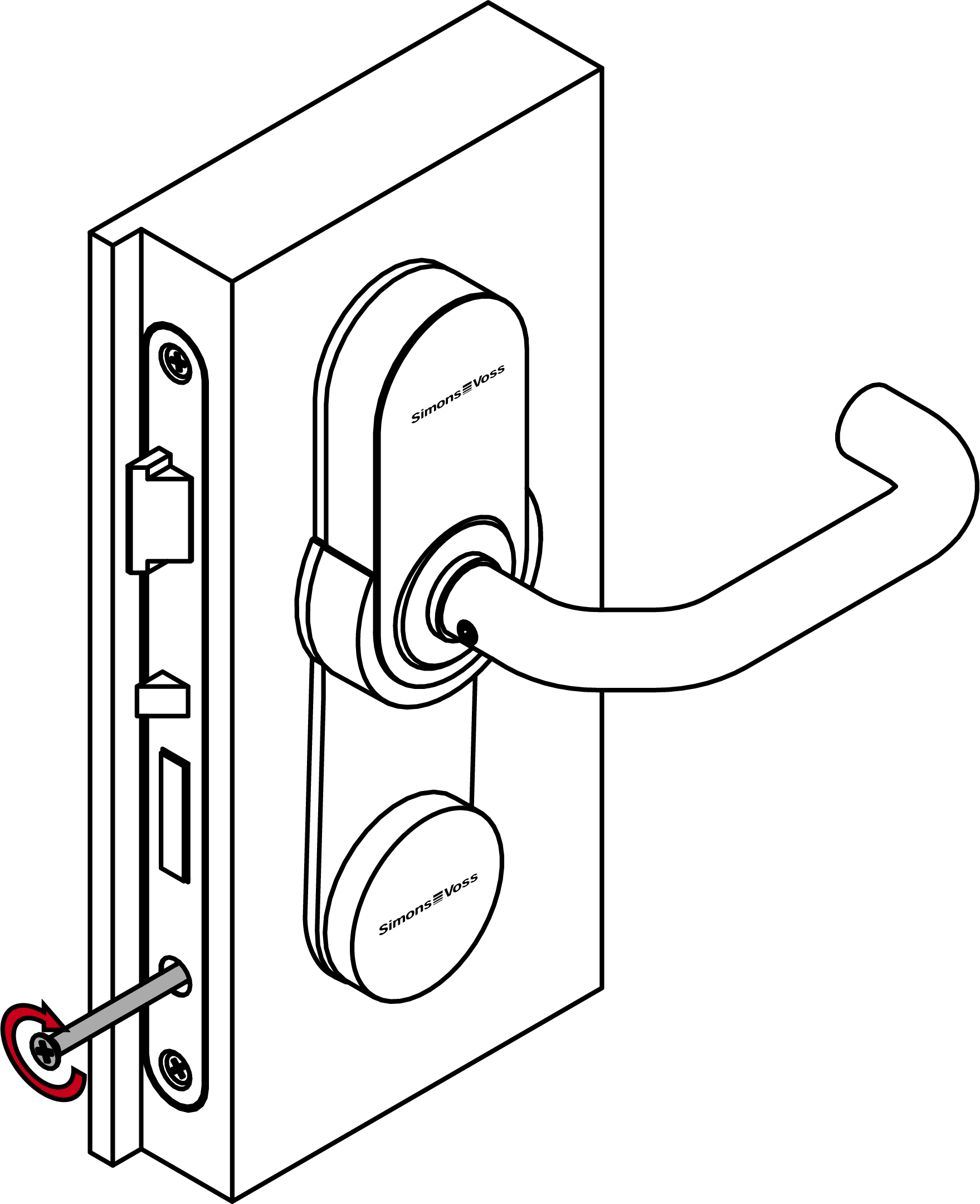

  39. Vissez le cylindre borgne (PH2, couple de serrage : 1,1 Nm).
  1. Le montage de la ferrure est terminé.
