Montage de la ferrure - SmartHandle numérique AX

  1. Porte prépercée.
  2. Tournevis PH2 présent.
  3. Tournevis TX15 présent.
  4. Pied à coulisse présent.
  5. Pince de préhension présente.

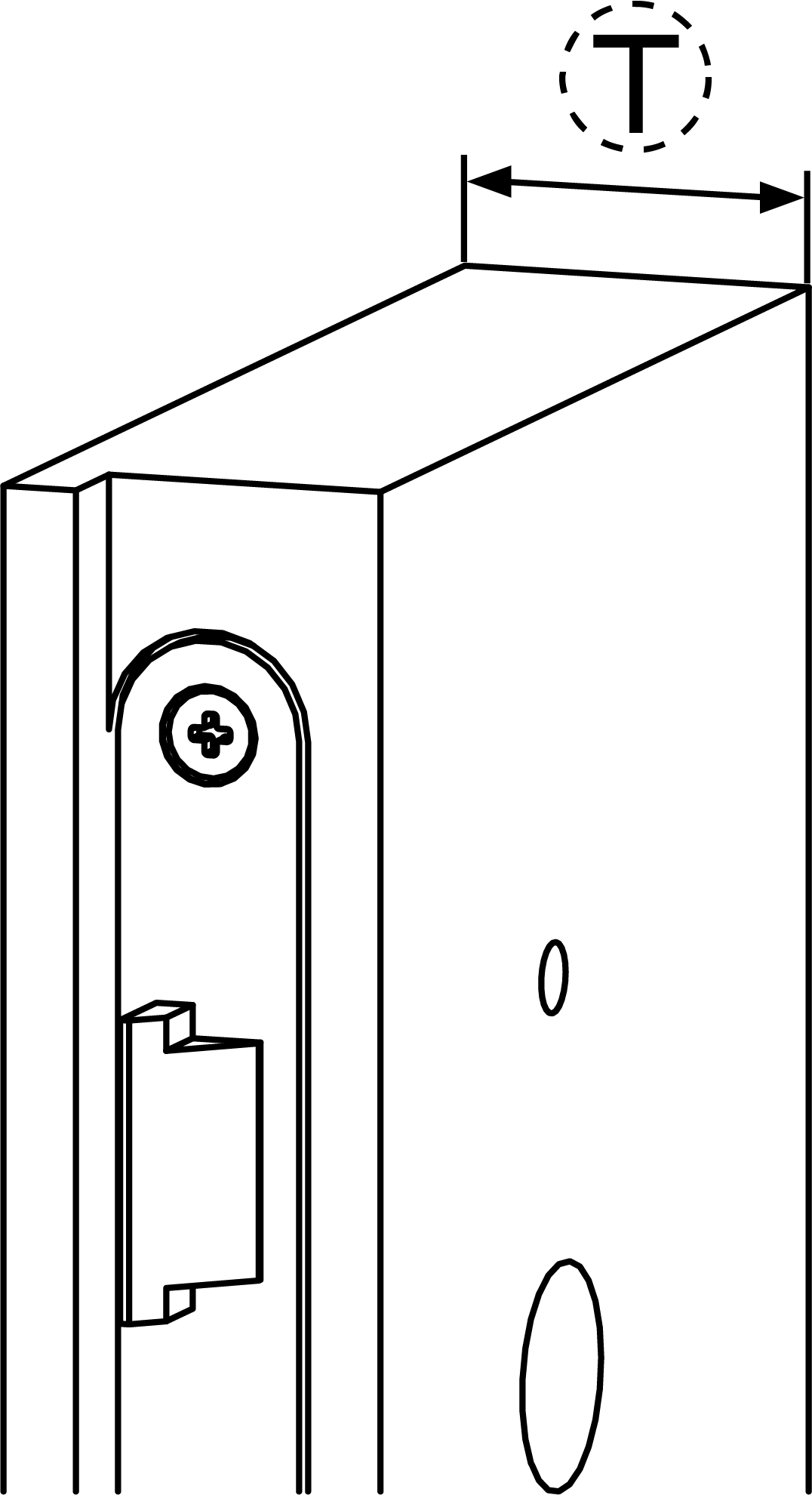

  1. Mesurez l’épaisseur de la porte.
  3. Déterminez les points de séparation sur les vis d’ajustage.
  5. Raccourcissez les vis à longueur.
  7. Pour carré de 7 mm : Insérez la douille d’adaptation sur le côté du carré avec broche.
  9. Insérez le carré avec le côté broche dans la ferrure.

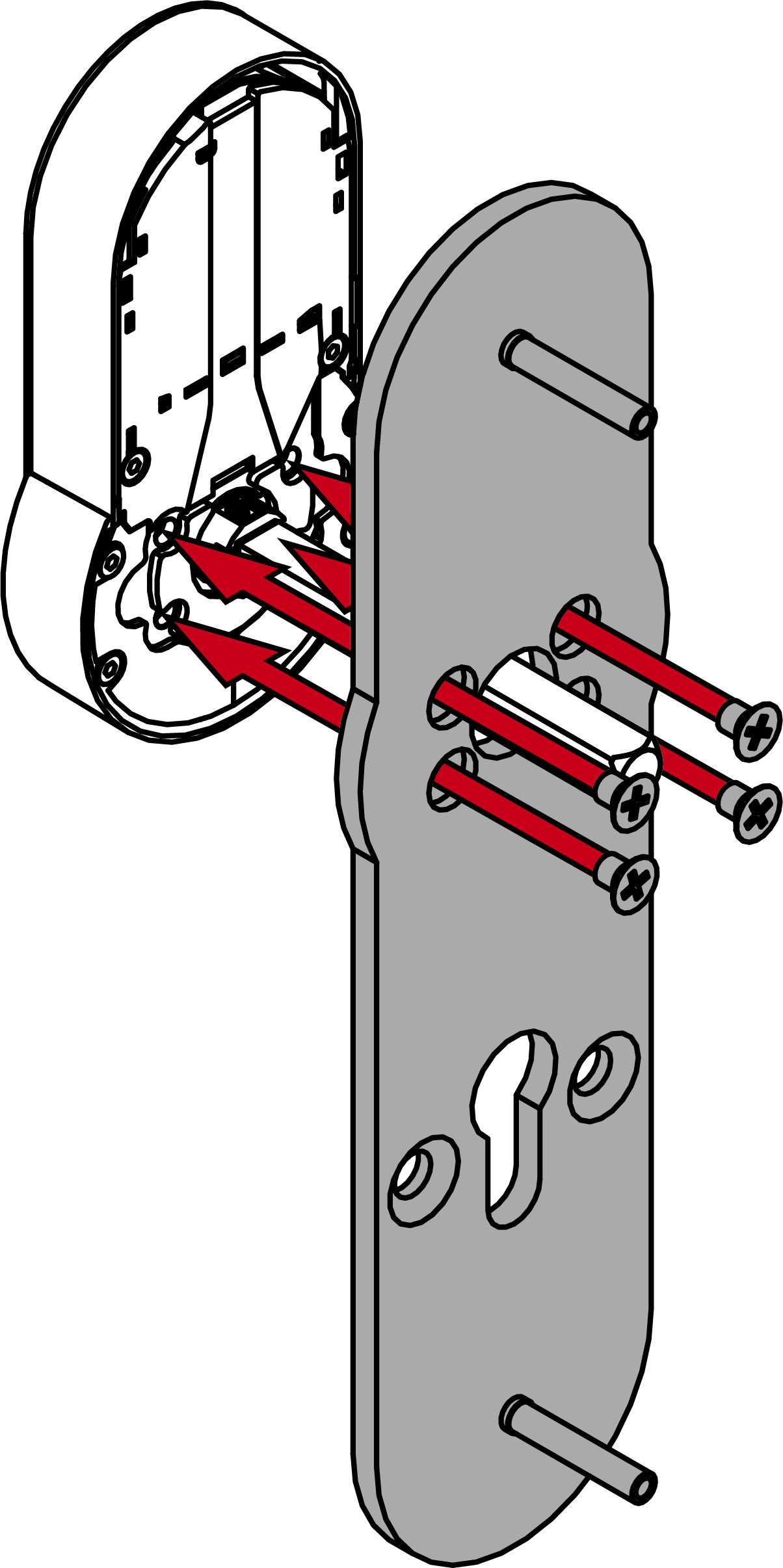

  11. Vissez la plaque d’adaptation extérieure sur la ferrure (PH2, couple : 1,1 Nm). Vous pouvez reconnaître la plaque d’adaptation extérieure aux écrous de goujon soudés.
  13. Maintenez les écrous à tête fraisée à l’aide de l’outil spécial et vissez la base de la rosace sur la plaque d’adaptation extérieure (PH2, couple : 1,1 Nm).
  15. Pour carré de 7 mm : Placez la douille d’adaptation dans le logement carré de la béquille intérieure de manière à ce que l’évidement soit orienté vers la vis sans tête.

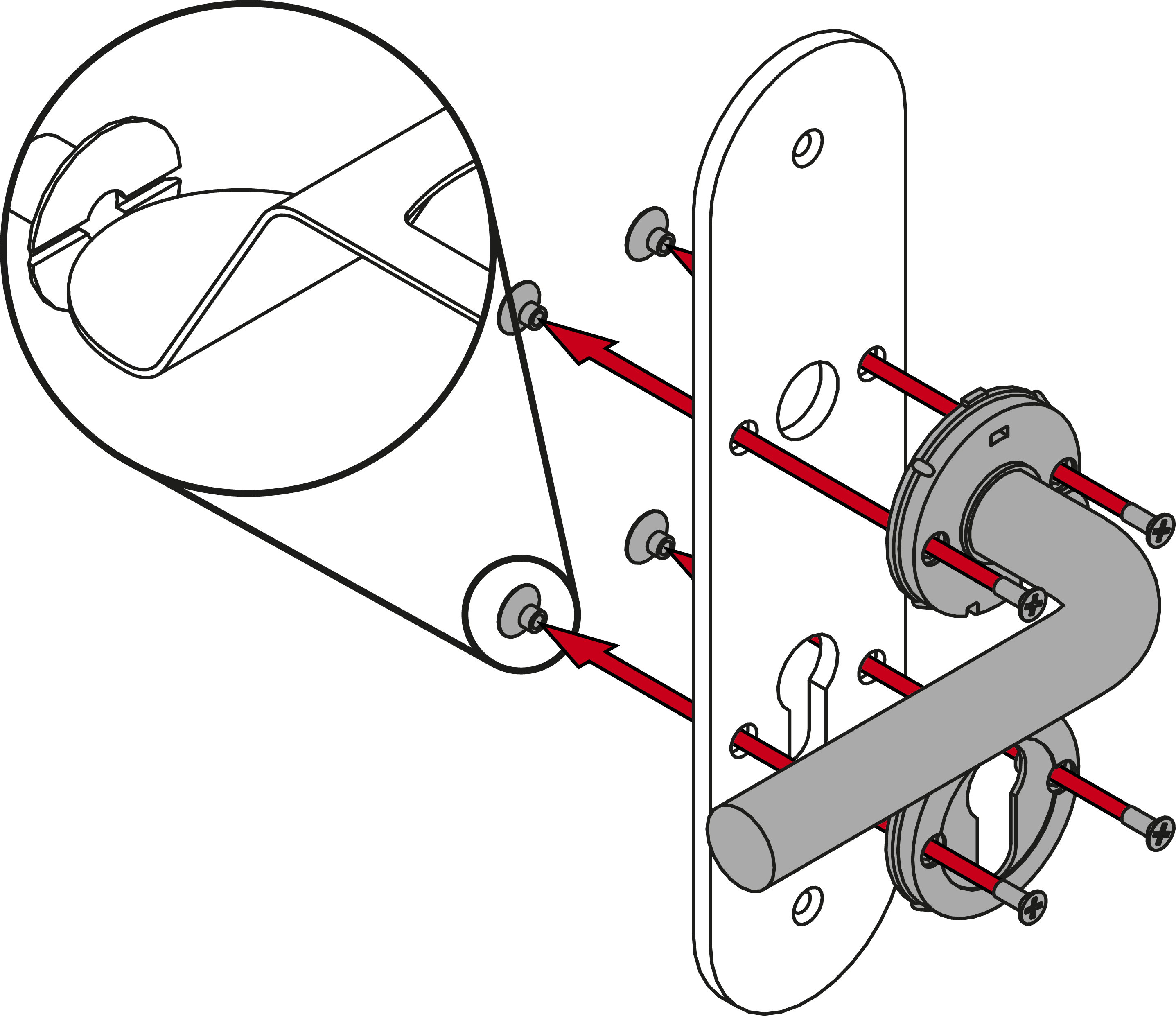

  17. Maintenez les écrous à tête fraisée avec l’outil spécial et vissez la béquille intérieure et la base de la rosace sur la plaque d’adaptation intérieure (PH2, couple : 1,1 Nm).
  19. Pour carrés de 8,5 mm et 10 mm : Faites glisser la douille de l’adaptateur au centre du carré. À l’aide d’un pointeau et d’un marteau, faites un creux dans la douille de l’adaptateur pour l’empêcher de glisser.

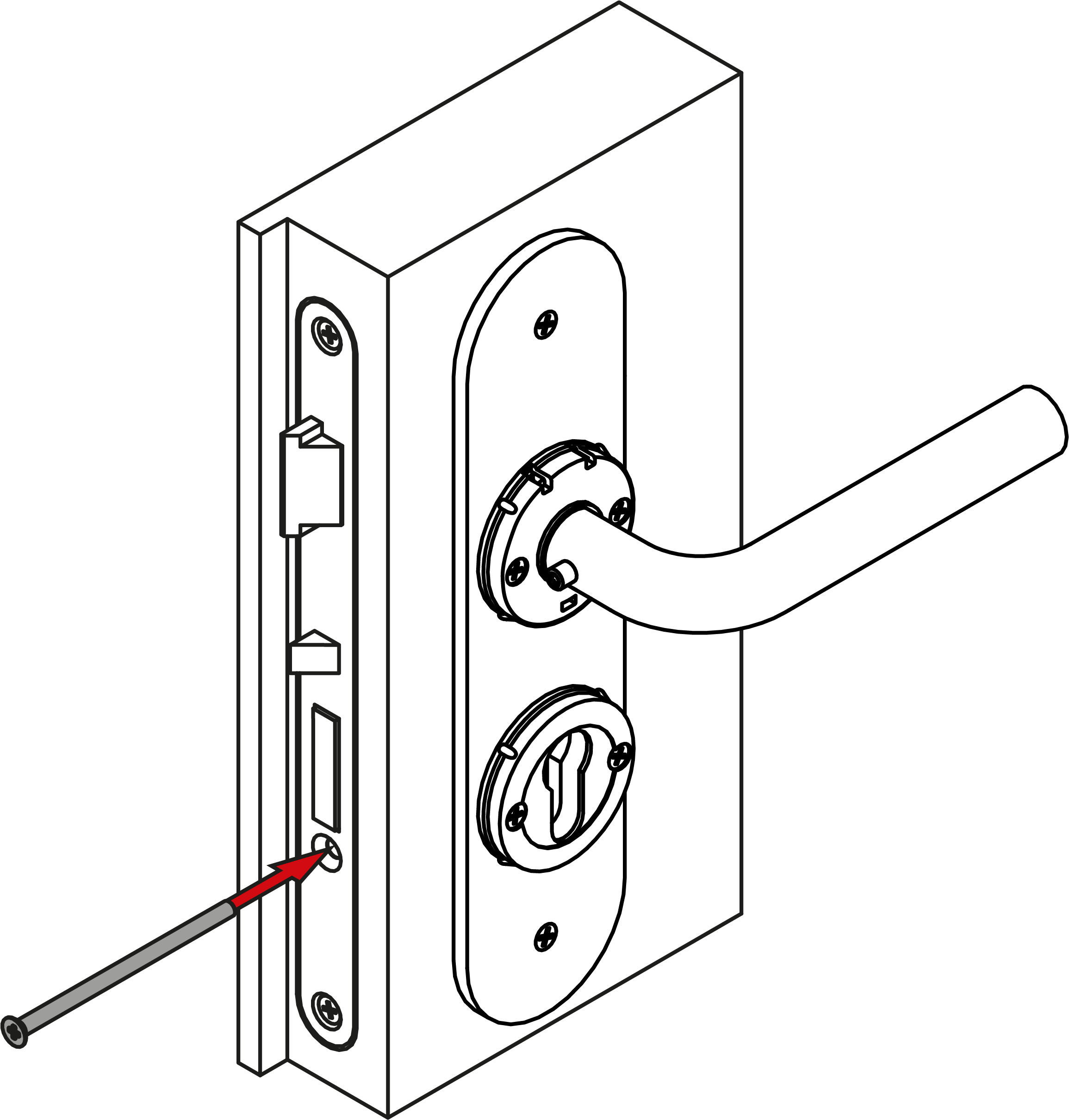

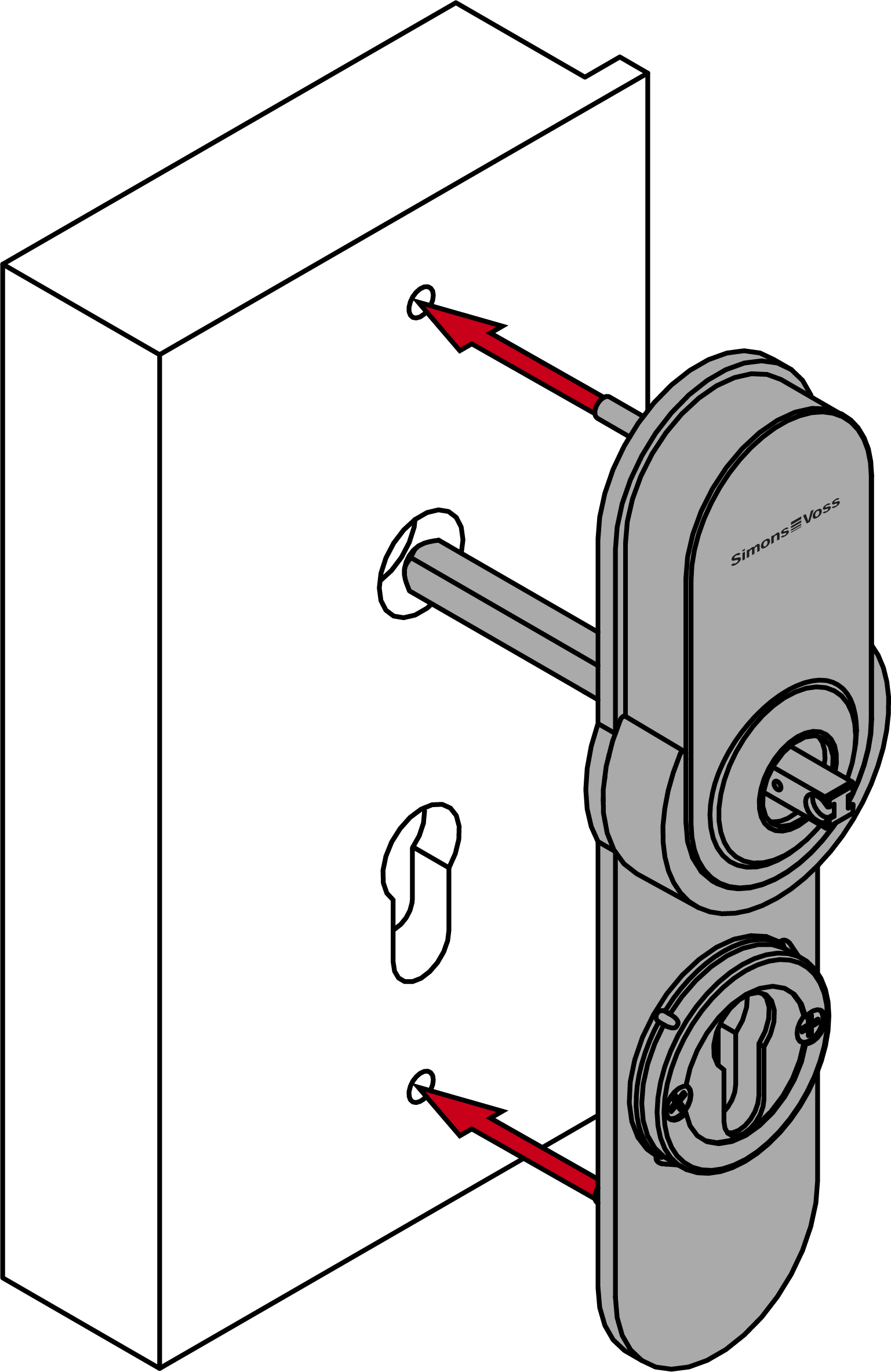

  22. Insérez la ferrure avec la plaque d’adaptation et le carré de l’extérieur dans la porte.

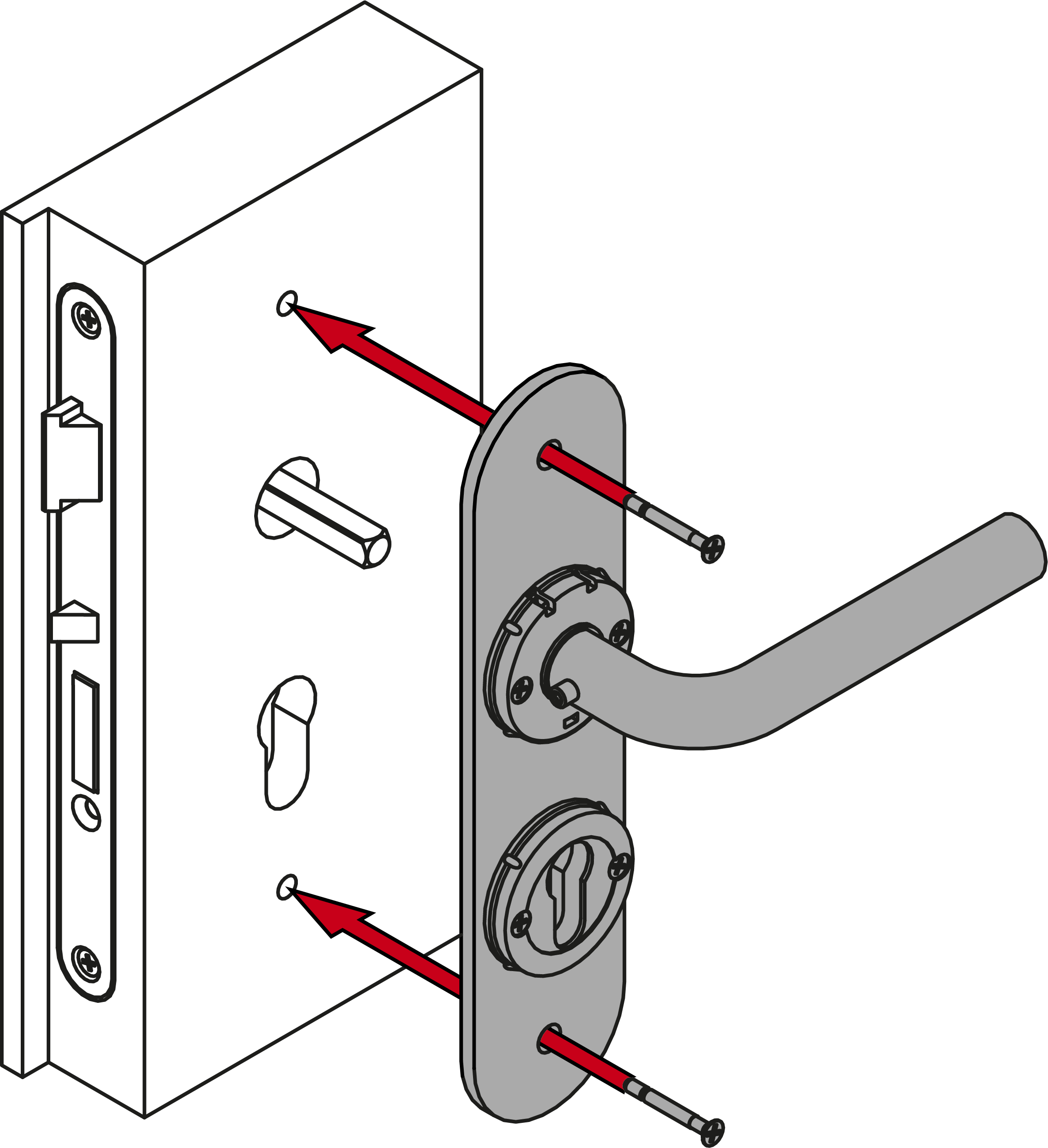

  24. Vissez la béquille intérieure et la plaque d’adaptation (PH2, couple : 1,1 Nm).

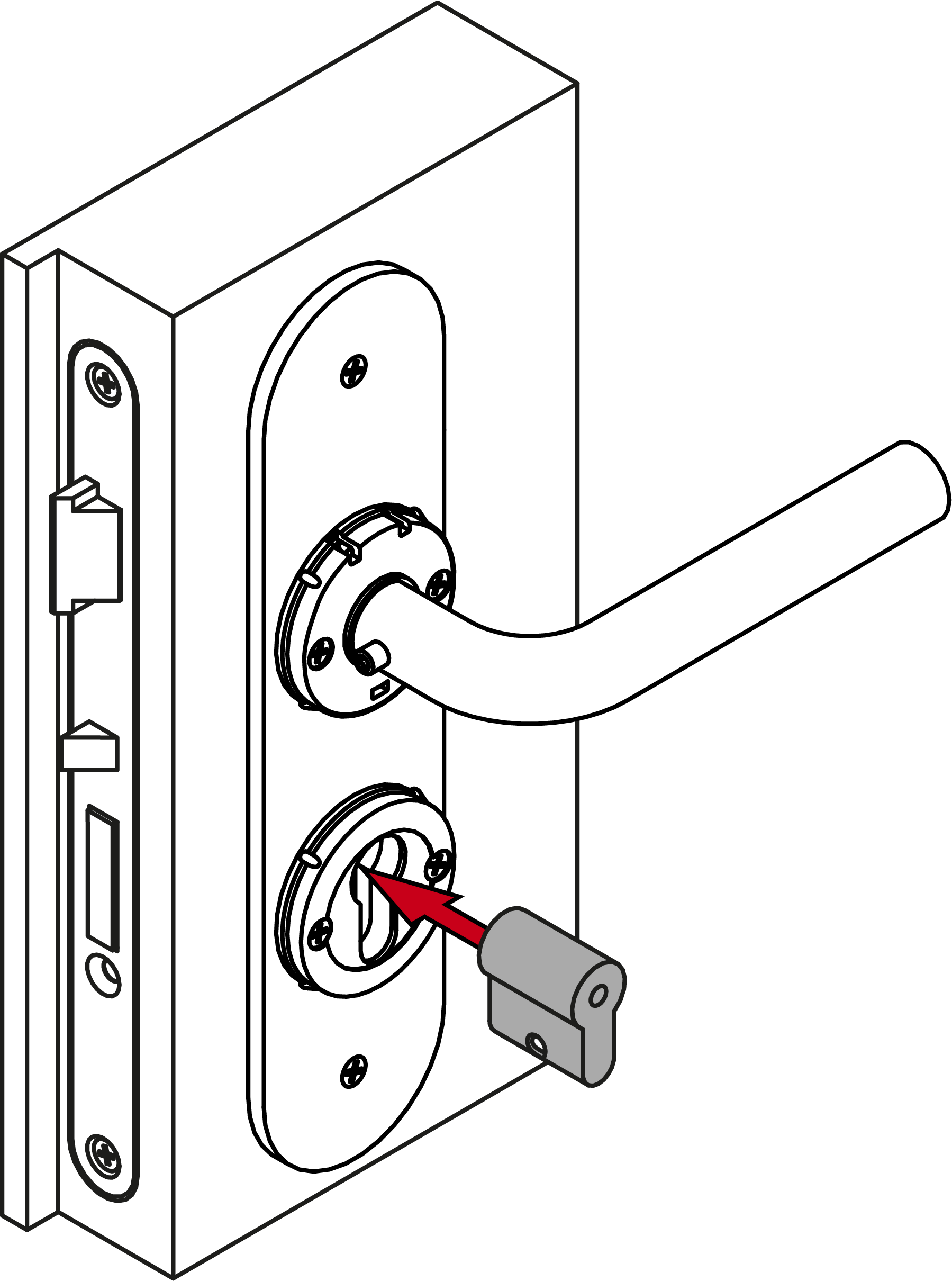

  26. Pour FH : Insérez le cylindre borgne.

  27. NOTE

    notice

    Guider le cylindre aveugle dans le trou avec un tournevis

    Il est particulièrement difficile de positionner correctement le cylindre aveugle lorsque les portes sont épaisses.

    1. Insérez un tournevis dans le trou du cylindre aveugle.
    2. Positionnez le cylindre aveugle au moyen du tournevis.
  30. Pour FH : Vissez le cylindre borgne (PH2, couple de serrage : 1,1 Nm).

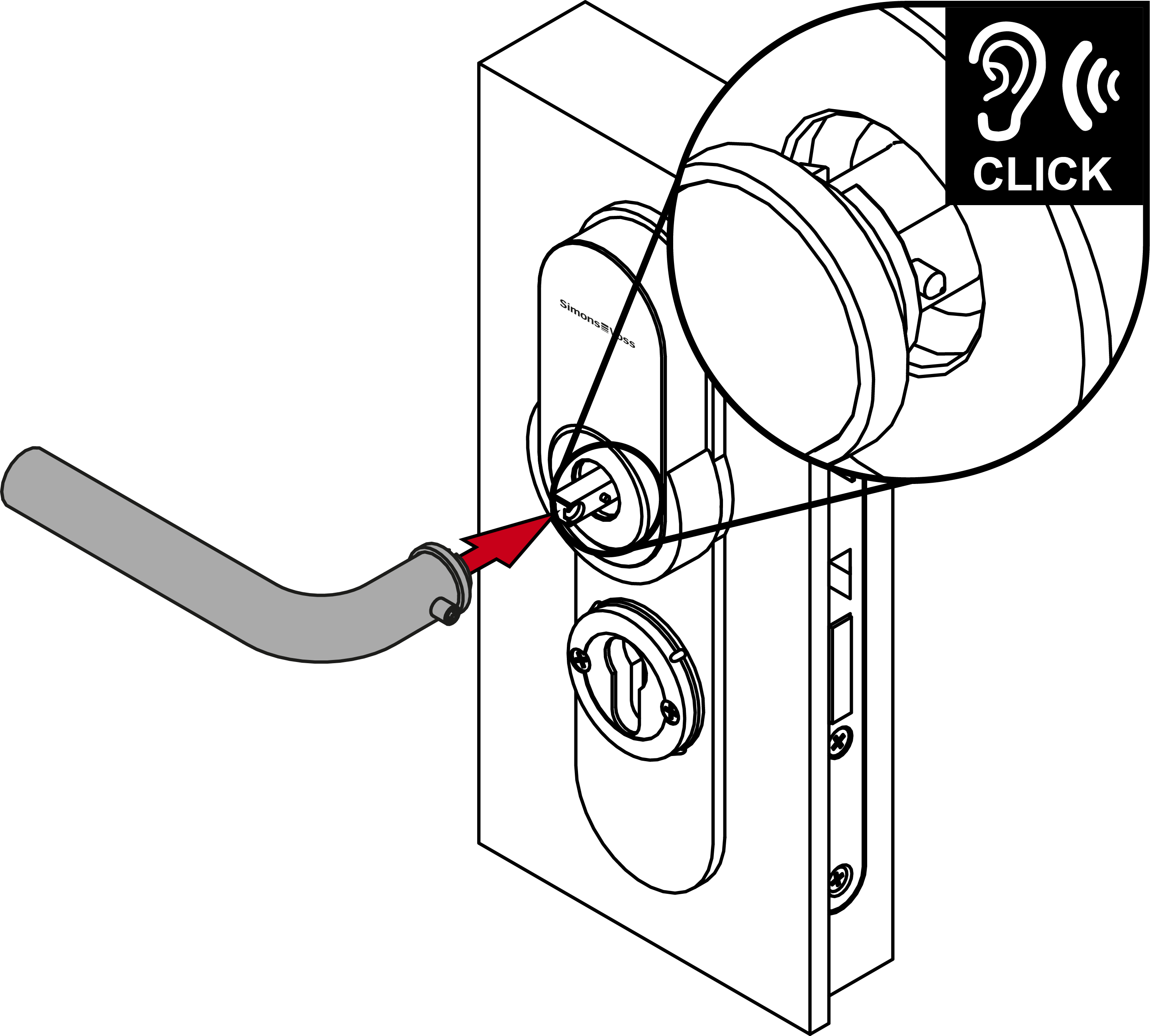

  32. Insérez la béquille extérieure sur la ferrure.
  34. Vissez les vis sans tête des deux béquilles (TX15, couple de serrage : 5,0 Nm).

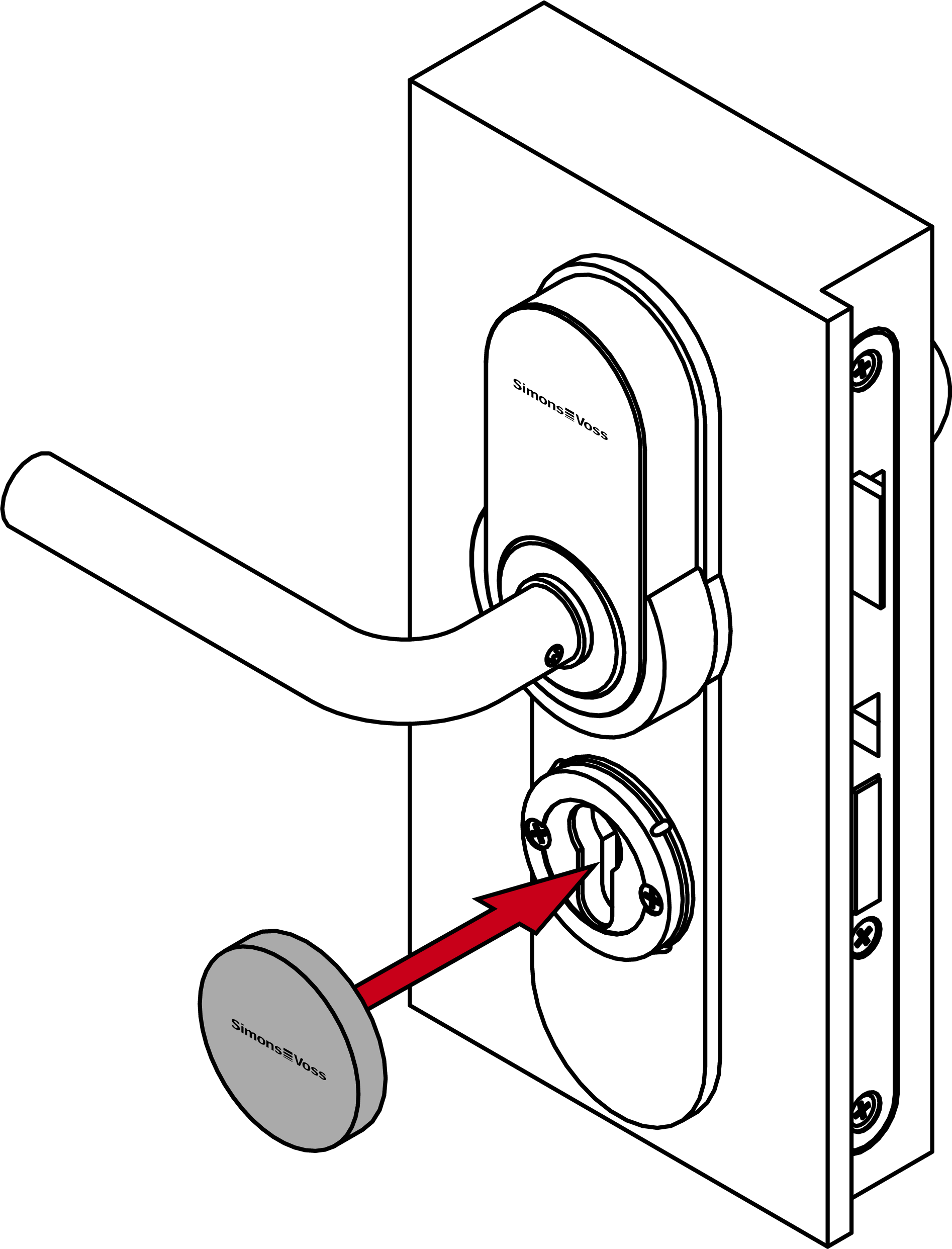

  36. Insérez une blinde avec l’encoche vers le bas sur la base de la rosace.

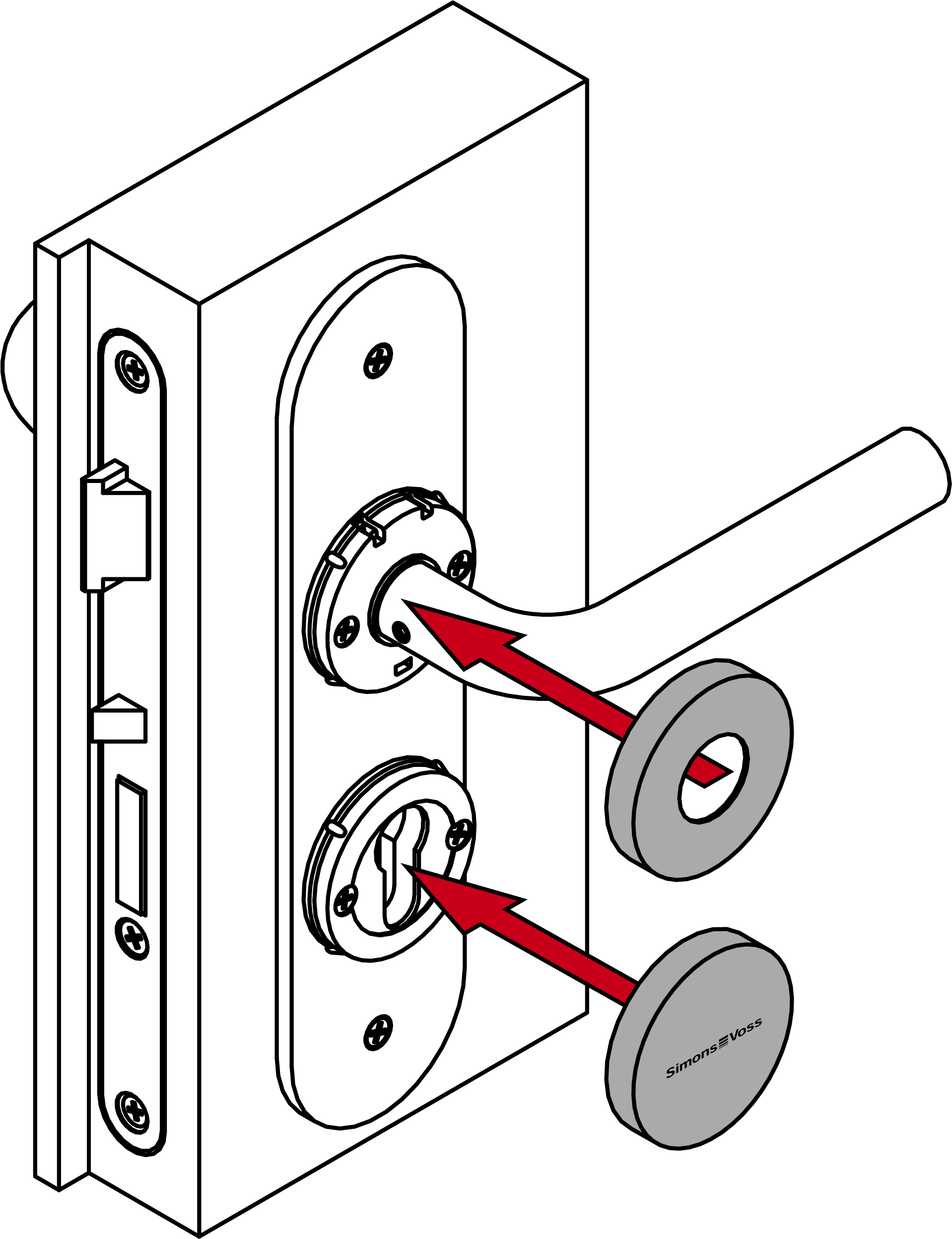

  38. Placez les deux blindes avec l’encoche vers le bas sur la base de la rosace et la béquille intérieure.

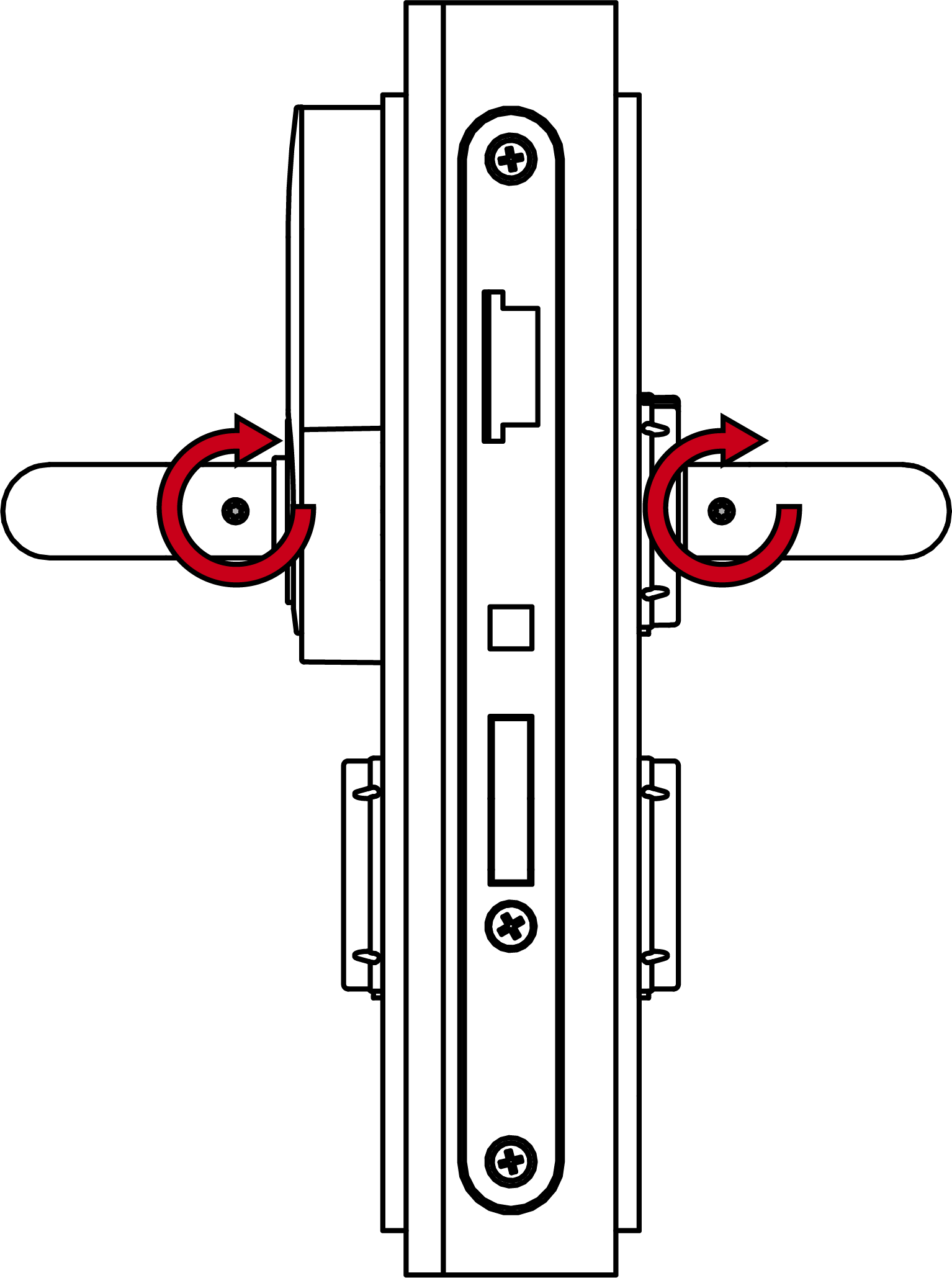

  1. Le montage de la ferrure est terminé.
