RouterNode voor RingCast voorbereiden - LSM 3.5 SP3 Business + Prof.

OPMERKING

notice

Beschikbaarheid van RingCast voor RouterNodes afhankelijk van de firmware

De ondersteuning van RingCast is afhankelijk van de firmware (zie Firmware-informatie).

  1. Update indien nodig eerste de firmware (zie Firmware updaten).

Bereid de RouterNodes voor de RingCast voor:

  1. In het draadloze Wavenet-netwerk zijn minstens twee verschillende, RingCast-compatibele RouterNodes geconfigureerd en "online" (zie Firmware-informatie).
  2. Elke RouterNode van de geplande RingCast is minstens aan één sluitelement toegewezen. Beide sluitelementen zijn "online".
  1. Roep de WaveNet Manager op.
  2. Klik met de rechtermuistoets op de eerste RouterNode 2.

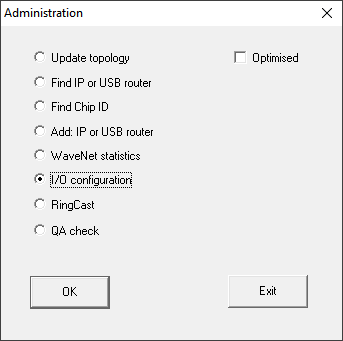

  3. Het venster Administration gaat open.
  5. Selecteer de optie I/O configuration.
  6. Klik op de button OK.
  7. Het venster Administration gaat dicht.
  8. Het venster I/O configuration gaat open.
  9. Optioneel: selecteer bijvoorbeeld voor Output 1 Input receipt static, om tijdens het deactiveren een signaalapparaat aan te kunnen sturen.
  10. Kies in het dropdownmenu Input de gewenste ingang uit voor de bijbehorende reactie (zie RouterNode: digitale ingang).
  11. Kies in het dropdownmenu Delay [s] de invoer RingCast uit.
  12. Klik op de button Select LN.
  13. Controleer of alle gewenste LockNodes zijn geselecteerd. (Bij de eerste inrichting van de I/O-configuratie van de router worden alle LockNodes opgenomen.)
  14. Kies in het dropdownmenu Protocol generation uw protocolgeneratie.

  15. OPMERKING

    notice

    Protocolgeneratie in de LSM

    De protocolgeneratie kunt u in de LSM aflezen in de eigenschappen van het sluitsysteem op de registerkaart naam onder het punt Protocolgeneratie (logboek).

  16. Vul het wachtwoord van het sluitsysteem in.
  17. Klik op de button OK.
  18. Pas dezelfde instellingen ook toe bij de andere RouterNodes 2.
