Préparation du RouterNode pour le RingCast - LSM 3.5 SP3 Business + Prof.

NOTE

notice

La disponibilité du RingCast pour le RouterNode dépend du micrologiciel

La prise en charge du RingCast dépend du micrologiciel (voir Informations sur le firmware).

  1. Si nécessaire, actualisez le micrologiciel (voir Actualiser le firmware).

Préparez le RouterNode pour le RingCast :

  1. Au moins deux RouterNode différents compatibles avec le RingCast sont configurés et « en ligne » dans le réseau sans fil WaveNet (voir Informations sur le firmware).
  2. Au moins une fermeture est associée à chaque RouterNode du RingCast prévu. Les deux fermetures sont « en ligne ».
  1. Ouvrez le gestionnaire WaveNet.
  2. Avec le bouton droit de la souris, cliquez sur le premier RouterNode 2.

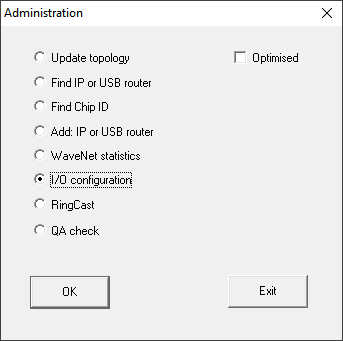

  3. La fenêtre Administration s'ouvre.
  5. Sélectionnez l'option I/O configuration.
  6. Cliquez sur le bouton OK.
  7. La fenêtre Administration se ferme.
  8. La fenêtre I/O configuration s'ouvre.
  9. En option : Sélectionnez par exemple pour Output 1 Input receipt static pour pouvoir piloter un dispositif de signalisation pendant la désactivation.
  10. Dans le menu déroulant Input de l'entrée souhaitée, sélectionnez la réaction correspondante (voir RouterNode : entrée numérique).
  11. Dans le menu déroulant Delay [s], sélectionnez l'entrée RingCast.
  12. Cliquez sur le bouton Select LN.
  13. Vérifiez si le LockNode souhaité est sélectionné. (Lors de la première installation de la configuration E/S du routeur, tous les LockNode sont inclus.)
  14. Dans le menu déroulant Protocol generation, sélectionnez la génération de votre protocole.

  15. NOTE

    notice

    Génération du protocole dans le logiciel LSM

    La génération du protocole est indiquée dans le logiciel LSM, dans les propriétés du système de fermeture, dans l'onglet Nom de la zone Production de rapport.

  16. Saisissez le mot de passe du système de fermeture.
  17. Cliquez sur le bouton OK.
  18. Effectuez les mêmes réglages que sur l'autre RouterNode 2.
