Controller-inputs analyseren - LSM 3.5 SP3 Business + Prof.

De digitale ingangen op de controller van het SREL3-ADV-systeem kunnen doorgevoerd worden naar de LSM om daar bepaalde handelingen te activeren.

Gebeurtenis aanmaken

Wanneer u een input door de LSM of door SmartSurveil (zie SmartSurveil) wilt laten beoordelen, moet u de betreffende input eerst als gebeurtenis aanmaken in de LSM. Pas daarna worden wijzigingen van de input ook bewaard in de LSM-database.

  1. LSM actief.
  2. SREL3-ADV-systeem in de Matrix aangelegd.
  1. Kies via de netwerk de vermelding gebeurtenismanager uit.
  2. Het venster netwerkgebeurtenis manager gaat open.
  3. Klik op de button nieuw.

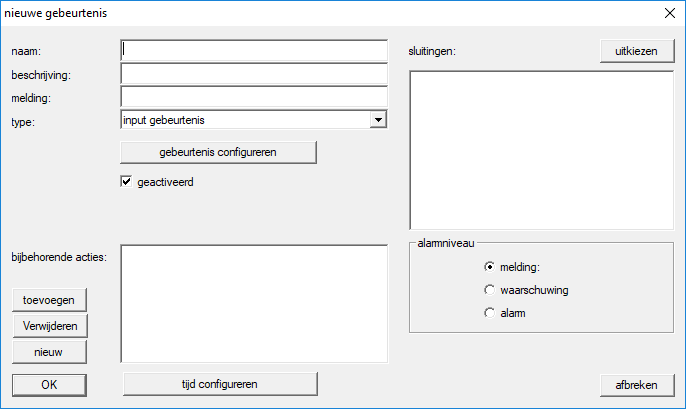

  4. Het venster nieuwe gebeurtenis gaat open.
  6. Geef een naam aan voor de gebeurtenis (event).
  7. Geef optioneel een beschrijving aan voor de gebeurtenis (event).
  8. Voer optioneel een melding in.
  9. Open het dropdownmenu type.
  10. Kies de vermelding input gebeurtenis uit.
  12. Klik op de button gebeurtenis configureren.

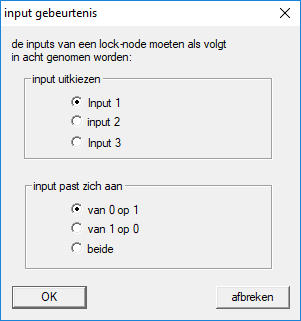

  13. Het venster input gebeurtenis gaat open.
  15. Kies in het menupunt input uitkiezen de gewenste input uit.
  16. Kies in het menupunt input past zich aan de statuswijzinging uit die het gevolg moet zijn van de gebeurtenis.
  17. Klik op de button OK.
  18. Klik op de button uitkiezen, om de gebeurtenis toe te wijzen aan een sluitelement.
  19. Het venster Beheer gaat open.
  20. Markeer één of meerdere sluitelementen.
  21. Klik op de button ← toevoegen.
  22. Klik op de button OK.
  23. Het venster gaat dicht.
  24. Het sluitelement is toegewezen aan de gebeurtenis.
  25. Wanneer u een handeling wilt vastleggen, kunt u met de button nieuw resp. toevoegen een bepaalde handeling toewijzen.
  26. Klik op de button OK.
  27. Het venster gaat dicht.
  28. De gebeurtenis wordt in het menupunt gebeurtenissen weergegeven.
  29. Klik op de button beëindigen.
  30. Het venster gaat dicht.
  1. De input is nu als gebeurtenis aangelegd en activeert afhankelijk van de instelling een bepaalde handeling.
