Förbereda RouterNode för RingCast - LSM 3.5 SP3 Business + Prof.

INFO

notice

Firmware-beroende tillgänglighet till RingCast för RouterNodes

Stöd för RingCast är firmware-beroende (se Firmware-information).

  1. Uppdatera firmware vid behov (se Uppdatera firmware).

Förbered RouterNodes för RingCast:

  1. I det trådlösa WaveNet-nätverket är minst två olika RingCast-kompatibla RouterNodes konfigurerade och online (se Firmware-information).
  2. Varje RouterNode i planerad RingCast är tilldelad minst ett lås. Båda låsen är online.
  1. Öppna WaveNet-Manager.
  2. Klicka med höger musknapp på den första RouterNode 2.

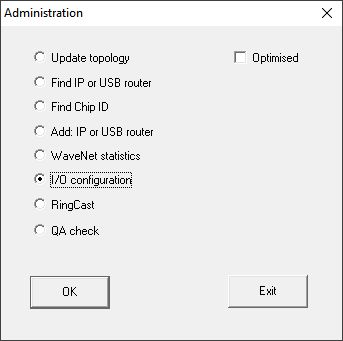

  3. Fönstret Administration öppnas.
  5. Välj alternativet I/O configuration.
  6. Klicka på knappen OK.
  7. Fönstret Administration stängs.
  8. Fönstret I/O configuration öppnas.
  9. Valfritt: Välj exempelvis för Output 1 Input receipt static för att kunna styra en signalenhet under avaktiveringen.
  10. I listrutan Input till den önskade ingången väljer du posten för motsvarande reaktion (se RouterNode: Digital ingång).
  11. I listrutan Delay [s] väljer du posten RingCast.
  12. Klicka på knappen Select LN.
  13. Kontrollera om alla önskade LockNodes är valda. (Vid första inställning av I/O-konfigurationen till routern inkluderas alla LockNodes.)
  14. I listrutan Protocol generation väljer du din protokollgeneration.

  15. INFO

    notice

    Protokollgeneration i LSM

    Protokollgenerationen visas i LSM i låssystemsegenskaperna på fliken Namn i området Protokollgeneration.

  16. Ange lösenordet till låssystemet.
  17. Klicka på knappen OK.
  18. Gör samma inställningar även för övriga RouterNodes 2.
