LockNodes einem anderen RouterNode zuweisen - WaveNet
Die Signalqualität der Funkstrecke zwischen RouterNodes und LockNodes (und anderen RouterNodes) wird unter anderem durch folgendes beeinflusst:
- Umgebungsbedingungen (Störsignale, Baumaterialien)
- Entfernung
Sie können diese Bedingungen und damit Signalqualität der Funkstrecke zwischen RouterNodes und LockNodes verbessern, indem Sie den LockNode einem näher oder störungsärmer gelegenem RouterNode zuweisen.
Solange Sie den LockNode innerhalb desselben CentralNode-/Ethernet-RouterNode-Segments verschieben, können Sie den LockNode wie nachfolgend beschrieben einfach neu zuweisen. Andernfalls setzen Sie den LockNode im WaveNet-Manager zurück und fügen ihn am geplanten RouterNode neu ein (siehe Best Practice: Reset mit WaveNet-Manager und LockNodes dem WaveNet hinzufügen).
Einzelnen LockNode einem RouterNode neu zuweisen
- WaveNet-Manager über LSM geöffnet (siehe Best Practice: Aus der LSM-Software).
- Klicken Sie mit der rechten Maustaste auf den Eintrag des LockNodes, den Sie einem anderen RouterNode zuweisen wollen.

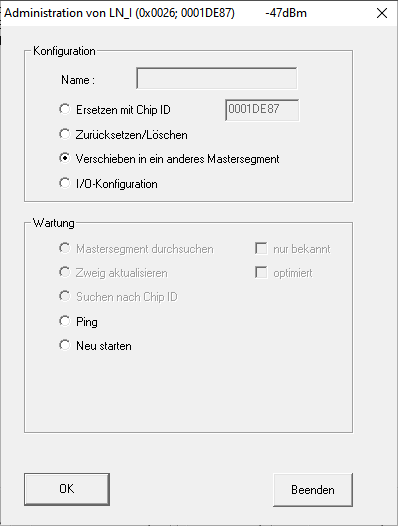

- Fenster Administration öffnet sich.
- Wählen Sie im Bereich Konfiguration die Option
Verschieben in ein anderes Mastersegment aus. - Klicken Sie auf die Schaltfläche OK.
- Fenster Vorgang gestartet öffnet sich vorübergehend.
- Fenster Router auswählen öffnet sich (Wenn sich direkt das Ergebnisfenster öffnet, dann gibt es keine anderen Router-/CentralNodes im Segment. Sie müssen den LockNode zurücksetzen und an einem anderen RouterNode neu hinzufügen).
- Markieren Sie die Router-/CentralNodes, die für die Verschiebung des LockNodes infrage kommen. (Aktivieren Sie ggfs. die Checkbox
alle.) - Klicken Sie auf die Schaltfläche OK.
- Signalqualität zwischen LockNode und ausgewählten RouterNodes wird gemessen.

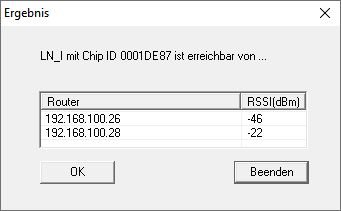

- Fenster Ergebnis öffnet sich. Sie sehen die Liste der zuvor ausgewählten RouterNodes mit Messwerten.
- Markieren Sie den RouterNode, dem Sie Ihren LockNode zuordnen wollen.
HINWEIS
Beste Signalqualität
Markieren Sie aus den möglichen RouterNodes den RouterNode, dessen RSSI-Wert am nähesten bei 0 (0 = Theoretischer Bestwert) liegt.
HINWEIS
Ausrufezeichen vor RouterNodes in der Liste
Bei bestimmten Netzwerkstrukturen können Sie den ausgewählten LockNode nur bestimmten RouterNodes zuordnen. RouterNodes, denen Sie den ausgewählten LockNode nicht zuordnen können, sind mit einem Ausrufezeichen vor dem Eintrag markiert (z.B. wenn die maximale Anzahl der LockNodes für diesen RouterNode bereits erreicht ist). Diese RouterNodes werden nur der Vollständigkeit halber angezeigt.
- Klicken Sie auf die Schaltfläche OK.
- Fenster Ergebnis schließt sich.
- LockNode ist dem gewünschten RouterNode zugeordnet.
Mehrere LockNodes einem RouterNode neu zuweisen
- WaveNet-Manager über LSM geöffnet (siehe Best Practice: Aus der LSM-Software).
- LockNodes und RouterNodes an Stromversorgung angeschlossen.
- LockNodes und RouterNodes mit WaveNet verbunden (Test siehe Erreichbarkeit testen (WaveNet).
- LockNodes mit aktuell schlechter Verbindung bekannt (siehe Signalqualität prüfen).
- Klicken Sie mit der rechten Maustaste auf den RouterNode, dem Sie LockNodes neu zuweisen wollen.

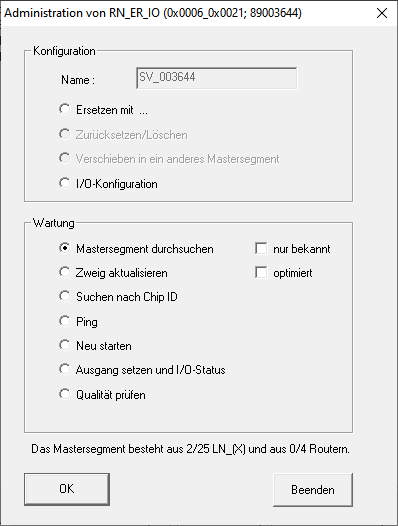

- Fenster Administration öffnet sich.
- Wählen Sie im Bereich Wartung die Option Mastersegment durchsuchen.
- Aktivieren Sie die Checkbox bekannt.
- Klicken Sie auf die Schaltfläche OK.
- Fenster Administration schließt sich.

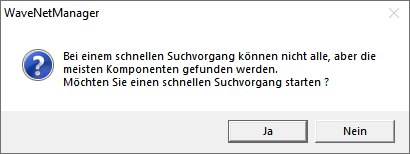

- Fenster WaveNetManager öffnet sich.
- Klicken Sie auf die Schaltfläche Ja (Schneller Suchvorgang) oder Nein (Normaler Suchvorgang).
HINWEIS
Schneller Suchvorgang
Wenn Sie einen schnellen Suchvorgang durchführen, dann sendet der RouterNode nur einen einzigen Broadcast. Wenn Sie einen normalen Suchvorgang durchführen, dann sendet der RouterNode insgesamt sechs Broadcasts. Der schnelle Suchvorgang ist schneller abgeschlossen, dafür ist der normale Suchvorgang gründlicher und findet auch LockNodes, die bei einem schnellen Suchvorgang nicht erreicht wurden.
- Fenster WaveNetManager schließt sich.

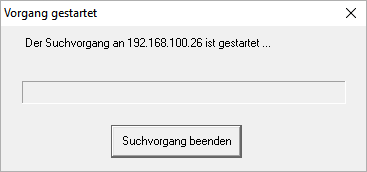

- Fenster Vorgang gestartet öffnet sich vorübergehend.

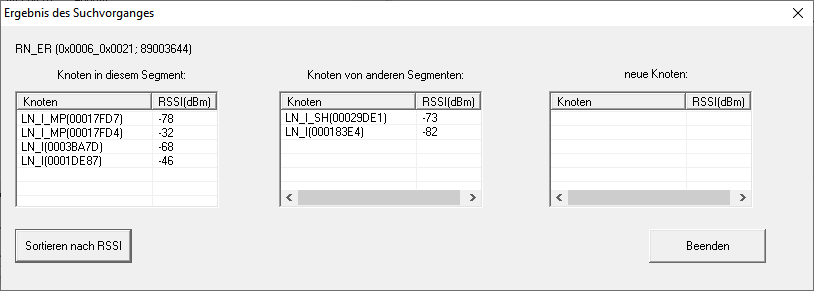

- Fenster Ergebnis des Suchvorganges öffnet sich.
Sie sehen eine Übersichtstabelle der LockNodes, die der RouterNode während der Suche gefunden hat. Diese Tabelle hat drei Spalten:
Knoten in diesem Segment | Knoten von anderen Segmenten | Neue Knoten |
|---|---|---|
Diese LockNodes befinden sich in der WaveNet-Topologie und sind dem RouterNode bereits zugeordnet. | Diese LockNodes befinden sich in der WaveNet-Topologie, sind aber einem anderen RouterNode zugeordnet. | Diese RouterNodes befinden sich nich nicht in der WaveNet-Topologie. |
Jede Spalte enthält zwei Unterspalten:
Knoten | RSSI |
|---|---|
Name des LockNodes | Signalstärke der Verbindung des LockNodes zum suchenden RouterNode |
Einheit der Signalstärke
Der WaveNet-Manager gibt die Signalstärke als RSSI-Wert (Received Signal Strength) in dBm an. Dieser Wert ist:
- Logarithmisch: Eine Verbesserung um 10 dBm bedeutet in der Praxis die doppelte Signalstärke.
- Negativ: Der theoretische Bestwert beträgt 0 dBm und wird nur durch Kabelverbindungen erreicht. Je näher der Wert an 0 dBm ist (je kleiner also der Betrag ist), desto besser ist der Empfang.
- Markieren Sie die Ihnen bekannten LockNodes mit schlechter Verbindung in der mittleren Spalte (Knoten von anderen Segmenten), wenn der RSSI-Wert besser ist.
Sie sehen die aktuellen RSSI-Werte im Hauptfenster des WaveNet-Managers. - Verschieben Sie die LockNodes mithilfe von Drag-and-Drop in die linke Spalte (Knoten in diesem Segment), um sie dem aktuellen RouterNode (mit dem Sie gesucht haben) zuzuweisen.
- LockNodes werden dem aktuellen RouterNode zugewiesen.
HINWEIS
Dauer der Zuweisung
Wenn Sie LockNodes neu zuweisen, dann kommuniziert der WaveNet-Manager mit den LockNodes, um die Konfiguration zu übertragen und den LockNode zu prüfen. Diese Prüfung dauert einige Sekunden.
- Bestätigen Sie ggfs. die IO-Konfiguration des LockNodes mit einem Klick auf die Schaltfläche OK (Sie können die IO-Konfiguration jederzeit ändern, siehe I/O-Konfiguration und Schutzfunktionen).
- LockNodes sind dem RouterNode zugewiesen.
