RouterNode für RingCast vorbereiten - WaveNet

HINWEIS

notice

Firmwareabhängige Verfügbarkeit von RingCast für RouterNodes

Die Unterstützung von RingCast ist firmwareabhängig (siehe Firmware-Informationen).

  1. Aktualisieren Sie ggfs. die Firmware (siehe Firmware aktualisieren).

Bereiten Sie die RouterNodes für den RingCast vor:

  1. Im Wavenet-Funknetzwerk sind mindestens zwei verschiedene ringcastfähige RouterNodes konfiguriert und "online" (siehe Firmware-Informationen).
  2. Jedem RouterNode des geplanten RingCasts ist mindestens eine Schließung zugewiesen. Beide Schließungen sind "online".
  1. Öffnen Sie den WaveNet-Manager.
  2. Klicken Sie mit der rechten Maustaste auf den ersten RouterNode 2.

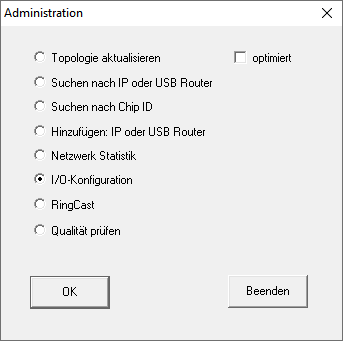

  3. Fenster Administration öffnet sich.
  5. Wählen Sie die Option I/O-Konfiguration.
  6. Klicken Sie auf die Schaltfläche OK.
  7. Fenster Administration schließt sich.
  8. Fenster I/O Konfiguration öffnet sich.
  9. Optional: Wählen Sie beispielsweise für Ausgang 1 Input Quittung statisch, um während der Deaktivierung ein Signalgerät ansteuern zu können.
  10. Wählen Sie im Dropdown-Menü Eingang des gewünschten Eingangs den Eintrag der entsprechenden Reaktion aus (siehe RouterNode: Digitaler Eingang).
  11. Wählen Sie im Dropdown-Menü Verzögerung [s] den Eintrag RingCast aus.
  12. Klicken Sie auf die Schaltfläche LN auswählen.
  13. Prüfen Sie, ob alle gewünschten LockNodes ausgewählt sind. (Beim erstmaligen Einrichten der I/O-Konfiguration des Routers werden alle LockNodes mit einbezogen.)
  14. Wählen Sie im Dropdown-Menü Protokollgeneration Ihre Protokollgeneration.

  15. HINWEIS

    notice

    Protokollgeneration in der LSM

    Die Protokollgeneration wird Ihnen in der LSM in den Schließanlageneigenschaften in der Registerkarte Name im Bereich Protokollgeneration angezeigt.

  16. Geben Sie das Schließanlagenpasswort ein.
  17. Klicken Sie auf die Schaltfläche OK.
  18. Nehmen Sie die selben Einstellungen auch an den weiteren RouterNodes 2 vor.
