WaveNet - WaveNet

Der Import der WaveNet-Topologie entfernt zurückgesetzte LockNodes auch aus der LSM.

Die Segmente von RouterNodes und CentralNodes/RouterNodes mit Ethernet-Anschluss bleiben bestehen. Sie müssen diese nachträglich entfernen:

  1. RouterNodes aus Kommunikationsknoten bzw. lokale Anschlüssen entfernen
  2. Segmente entfernen

Kommunikationsknoten bearbeiten

Gehen Sie für lokale Anschlüsse analog vor (wenn Sie keinen CommNode-Server verwenden).

  1. RouterNodes und LockNodes im WaveNet-Manager zurückgesetzt (siehe Best Practice: Reset mit WaveNet-Manager und Best Practice: RouterNodes im WaveNet-Manager zurücksetzen).
  2. WaveNet-Topologie importiert.
  3. LSM geöffnet.
  1. Wählen Sie über Netzwerk den Eintrag Kommunikationsknoten.
  3. Kommunikationsknoten-Übersicht öffnet sich.
  4. Wählen Sie ggfs. mit den Schaltflächen , , und den für das WaveNet verwendeten Kommunikationsknoten aus.

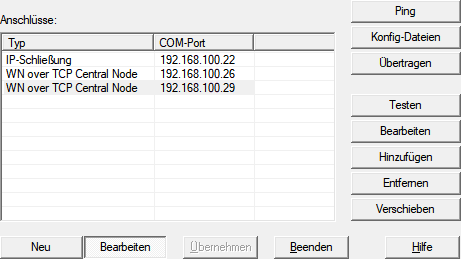

  5. Sie sehen in der Übersicht die nicht gelöschten Einträge Ihrer RouterNodes.
  7. Markieren Sie Ihre RouterNodes.
  8. Klicken Sie auf die Schaltfläche Entfernen.
  9. RouterNodes sind aus Liste entfernt.
  11. Klicken Sie auf die Schaltfläche Übernehmen.

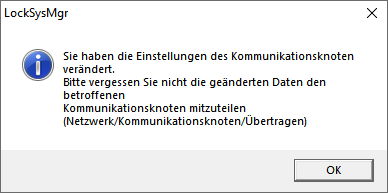

  12. Fenster LockSysMgr öffnet sich.
  14. Klicken Sie auf die Schaltfläche OK.
  15. Fenster LockSysMgr schließt sich.
  16. Klicken Sie auf die Schaltfläche Konfig-Dateien.
  17. Klicken Sie auf die Schaltfläche OK.
  18. Rückfrage zum knotenspezifischen Speicherort öffnet sich.
  19. Klicken Sie auf die Schaltfläche Nein.
  20. Rückfrage zum knotenspezifischen Speicherort schließt sich.
  21. Bestätigungsmeldung öffnet sich.
  22. Klicken Sie auf die Schaltfläche OK.
  23. Bestätigungsmeldung schließt sich.
  24. Klicken Sie auf die Schaltfläche Übertragen.
  25. Daten werden zum Kommunikationsknoten übertragen.
  26. Bestätigungsmeldung öffnet sich.
  27. Klicken Sie auf die Schaltfläche OK.
  28. Bestätigungsmeldung schließt sich.

Segmente entfernen

  1. RouterNodes und LockNodes im WaveNet-Manager zurückgesetzt (siehe Best Practice: Reset mit WaveNet-Manager und Best Practice: RouterNodes im WaveNet-Manager zurücksetzen).
  2. WaveNet-Topologie importiert.
  3. RouterNodes aus Kommunikationsknoten bzw. aus lokalen Anschlüssen entfernt.
  4. LSM geöffnet.
  1. Wählen Sie über Netzwerk den Eintrag WaveNet verwalten.

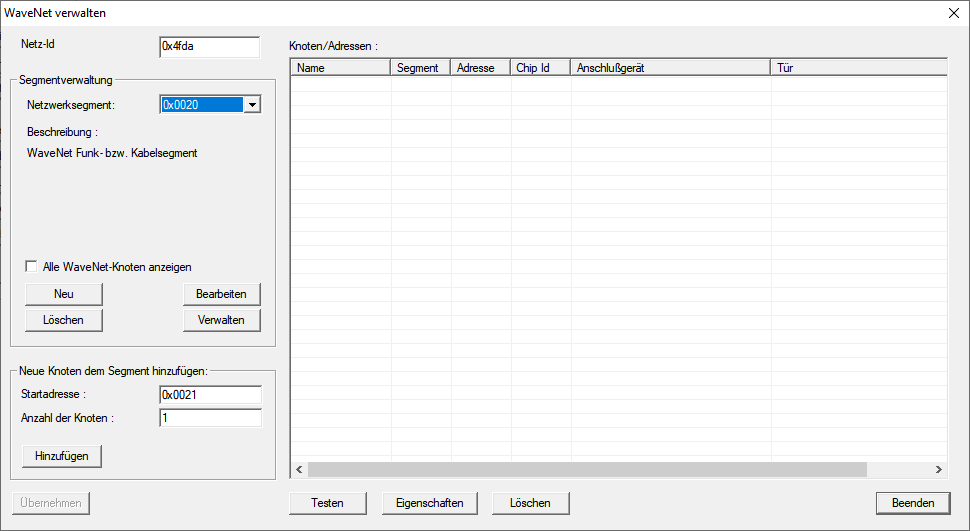

  3. Fenster WaveNet verwalten öffnet sich.
  5. Wählen Sie im Dropdown-Menü Netzwerksegment Ihr Netzwerksegment aus.
    Sie erkennen das Segment daran, dass in der Tabelle keine Einträge mehr vorhanden sind.
  7. Klicken Sie im Bereich Segmentverwaltung auf die Schaltfläche Löschen.

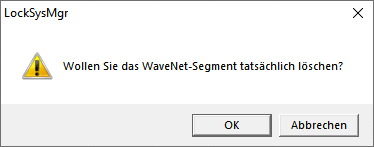

  8. Fenster LockSysMgr öffnet sich.
  10. Klicken Sie auf die Schaltfläche OK.
  11. Fenster LockSysMgr schließt sich.
  12. Klicken Sie auf die Schaltfläche Übernehmen.
  13. Segment ist gelöscht.
