Übersicht - WaveNet

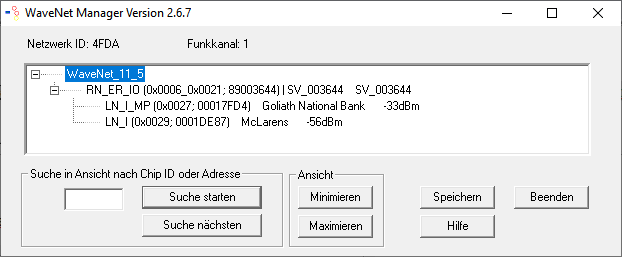

Sie sehen die Topologie Ihres WaveNets im WaveNet-Manager auf der Startseite.

Die Übersicht stellt folgende Informationen bereit:

RouterNode

  • RouterNode-Typ (z.B. RN_ER_IO)
  • Eingangsadresse (z.B. 0x0006)
  • Chip-ID (z.B. 89003644)
  • Hostname (Wenn Sie keine Hostnamen verwenden, wird anstelle des Hostnamens die IP-Adresse angezeigt).
  • RSSI-Wert (sofern nur Radio-Schnittstelle. Im Beispiel nicht verwendet)

LockNode

  • LockNode-Typ (z.B. LN_I)
  • Adresse (z.B. 0x0027)
  • Chip-ID (z.B. 00017023)
  • Name der verknüpften Schließung
  • RSSI-Wert (z.B. -33 dBm)

Sie können mit der angezeigten Adresse die Segmente bestimmen (siehe Adressierung).

Anzahl der Gerätetypen

Der WaveNet-Manager bietet Ihnen eine Möglichkeit, die Anzahl der verschiedenen Gerätetypen anzuzeigen.

  1. WaveNet-Manager über LSM geöffnet (siehe Best Practice: Aus der LSM-Software).
  1. Klicken Sie mit der rechten Maustaste auf den Eintrag WaveNet_XX_X.

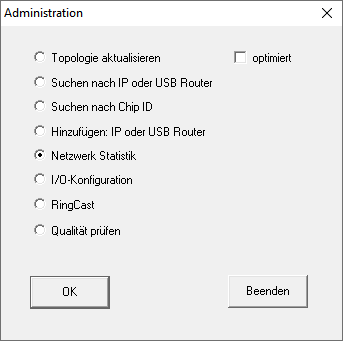

  2. Fenster Administration öffnet sich.
  4. Wählen Sie die Option Netzwerk Statistik.
  5. Klicken Sie auf die Schaltfläche OK.
  6. Fenster Administration schließt sich.
  1. Fenster WaveNet Statistik öffnet sich. Sie sehen eine Aufzählung der Gerätetypen mit der Anzahl.

Speicherstatus

Sie erkennen in der Übersicht auch den Speicherzustand der Geräte.

Fett

Eintrag im WaveNet geändert, aber noch nicht gespeichert. Klicken Sie auf die Schaltfläche Speichern

Normal

Eintrag im WaveNet gespeichert

Konfigurationsstatus

Sie erkennen Probleme an der Konfiguration von RouterNodes oder LockNodes an einem schwarzen Blitz vor dem jeweiligen Eintrag. Wiederholen Sie die Konfiguration, indem Sie das Gerät neu programmieren (siehe Gerät neu programmieren oder ersetzen).
