Tildeling af LockNodes til en anden RouterNode - WaveNet

Signalkvaliteten for den trådløse strækning imellem RouterNodes og LockNodes (og andre RouterNodes) påvirkes bl.a. af følgende:

  • Omgivelsesbetingelser (støjsignaler, byggematerialer)
  • Afstand

Disse betingelser og dermed signalkvaliteten for den trådløse strækning imellem RouterNodes og LockNodes kan forbedres ved at tildele LockNode til en RouterNode tættere på eller placeret et sted med mindre støj.

Sålænge LockNode flyttes inden for samme CentralNode-/Ethernet-RouterNode-segment, kan LockNode tildeles på ny som beskrevet efterfølgende. Ellers sættes LockNode tilbage til WaveNet-manageren og tilføjes ved den planlagte RouterNode (se Best Practice: Nulstilling med WaveNet-manager og Tilføjelse af LockNodes til WaveNet).

Tildeling af enkelt LockNode til en RouterNode på ny

  1. WaveNet-manager åbnet via LSM (se Best Practice: Fra LSM-softwaren).
  1. Klik med højre musetast på posten for den LockNode, som skal tildeles til en anden RouterNode.
  2. Vinduet Administration åbnes.
  4. Under Configuration vælges funktionenMove to another master segment.
  5. Klik på ikonet OK.
  6. Vinduet Procedure started åbnes midlertidigt.
  8. Vinduet Select CN/RN åbnes (hvis hændelsesvinduet åbnes direkte, er der ingen andre Router-/CentralNodes i segmentet. LockNode skal nulstilles og tilføjes til en anden RouterNode på ny).
  10. Markér de Router-/CentralNodes, som kommer på tale til forskydning af LockNodes. (Aktivér eventuelt afkrydsningsfeltet all.)
  11. Klik på ikonet OK.
  12. Signalkvalitet imellem LockNode og udvalgte RouterNodes måles.
  13. Vinduet Result åbnes. Listen over de før udvalgte RouterNodes med måleværdier vises.
  15. Markér den RouterNode, som skal tildeles LockNode.

  16. BEMÆRK

    notice

    Bedste signalkvalitet

    Markér blandt de mulige RouterNodes den RouterNode, hvis RSSI-værdi ligger tættest på 0 (0 = teoretisk bedste værdi).

  17. BEMÆRK

    notice

    Udråbstegn foran RouterNodes i listen

    Ved bestemte netværksstrukturer kan den valgte LockNode kun tildeles bestemte RouterNodes. RouterNodes, som ikke kan tildeles den udvalgte LockNode, er markeret med udråbstegn foran posten (f.eks. når det maksimale antal LockNodes for denne RouterNode allerede er nået). Disse RouterNodes vises kun af hensyn til fuldstændighed.

  18. Klik på ikonet OK.
  19. Vinduet Result lukkes.
  1. LockNode er tildelt den ønskede RouterNode.

Tildeling af flere LockNodes til en RouterNode på ny

  1. WaveNet-manager åbnet via LSM (se Best Practice: Fra LSM-softwaren).
  2. LockNodes og RouterNodes tilsluttet strømforsyning.
  3. LockNodes og RouterNodes forbundet med WaveNet (test se Test tilgængelighed (WaveNet)).
  4. LockNodes med aktuelt dårlig forbindelse kendes (se Kontrol af signalkvalitet).
  1. Klik med højre musetast på den RouterNode, som skal tildeles LockNodes på ny.
  2. Vinduet Administration åbnes.
  4. Under Maintenance vælges funktionen Search master segment.
  5. Aktivér afkrydsningsfeltet only known.
  6. Klik på ikonet OK.
  7. Vinduet Administration lukkes.
  8. Vinduet WaveNetManager åbnes.
  10. Klik på knappen Ja (hurtigere søgning) eller No (normal søgning).

  11. BEMÆRK

    notice

    Hurtig søgning

    Hvis en hurtig søgning gennemføres, sender RouterNode kun en enkelt broadcast. Hvis en normal søgning gennemføres, sender RouterNode i alt seks broadcasts. Den hurtigere søgning er hurtigere afsluttet, derimod er en normal søgning mere grundig og finder også LockNodes, som ikke var tilgængelige ved en hurtigere søgning.

  12. Vinduet WaveNetManager lukkes.

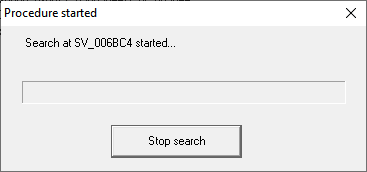

  13. Vinduet Procedure started åbnes midlertidigt.

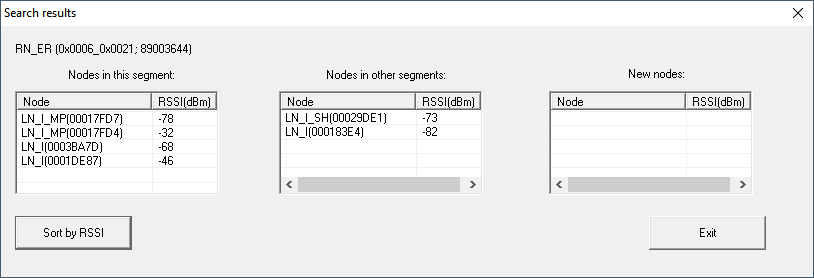

  15. Vinduet Search results åbnes.

En oversigtstabel over LockNodes vises, som RouterNode har fundet under søgningen. Denne tabel har tre spalter:

Knudepunkter i dette segment

Knudepunkter fra andre segmenter

Nye knudepunkter

Disse LockNodes befinder sig i WaveNet-topologien og er allerede tildelt til RouterNode.

Disse LockNodes befinder sig i WaveNet-topologien, men er tildelt en anden RouterNode.

Disse RouterNodes befinder sig ikke i WaveNet-topologien.

Hver spalte indeholder to underspalter:

Knudepunkter

RSSI

Navn på LockNodes

Signalstyrke på forbindelse fra LockNode til den søgende RouterNode

Signalstyrkens enhed

WaveNet-manageren angiver signalstyrken som RSSI-værdi (Received Signal Strength) i dBm. Denne værdi er:

  • Logaritmisk: En forbedring på 10 dBm betyder i praksis dobbelt signalstyrke.
  • Negativ: Den teoretiske bedste værdi er 0 dBm og opnås kun ved hjælp af kabelforbindelser. Jo tættere værdien er på 0 dBm (altså jo lavere beløbet er), jo bedre er modtagelsen.
  1. Markér de kendte LockNodes med dårlig forbindelse i den midterste spalte (knudepunkter fra andre segmenter), hvis RSSI-værdien er bedre.
    De aktuelle RSSI-værdier vises i WaveNet-managerens hovedvindue.
  2. Flyt LockNodes ved hjælp af drag-and-drop i den venstre spalte (knudepunkt i dette segment) for at tildele dem til den aktuelle RouterNode (der er søgt med).
  3. LockNodes tildeles den aktuelle RouterNode.

  4. BEMÆRK

    notice

    Varighed for tildeling

    Når LockNodes tildeles på ny, kommunikerer WaveNet-manageren med LockNodes for at overføres konfigurationen og kontrollere LockNode. Denne kontrol varer et par sekunder.

  5. Bekræft eventuelt IO-konfigurationen for LockNodes ved at klikke på knappen OK (IO-konfigurationen kan til enhver tid ændres, se I/O-konfiguration og beskyttelsesfunktioner).
  1. LockNodes er tildelt RouterNode.
