Tilldela LockNodes till en annan RouterNode - WaveNet

Kvaliteteten på radiosignalen mellan RouterNodes och LockNodes (och andra RouterNodes) påverkas bland annat av följande:

  • Omgivningsvillkor (störsignaler, byggnadsmaterial)
  • Avstånd

Du kan förbättra dess villkor och därmed kvaliteten på radiosignalen mellan RouterNodes och LockNodes genom att tilldela en LockNode till en RouterNode som ligger närmare och har mindre störningar.

Så länge som du flyttar en LockNode inom samma CentralNode-/Ethernet-RouterNode-segment kan du enkelt tilldela denna LockNode på nytt enligt följande beskrivning. I annat fall återställer du LockNode i WaveNet Manager och lägger till den på nytt till planerad RouterNode (se Bästa praxis: Återställning med WaveNet Manager och Lägga till LockNodes i WaveNet).

Tilldela en enskild LockNode till en RouterNode

  1. WaveNet Manager öppnat via LSM (se Bästa praxis: Från LSM-programmet:).
  1. Högerklicka på posten till den LockNode som du vill tilldela till en annan RouterNode.

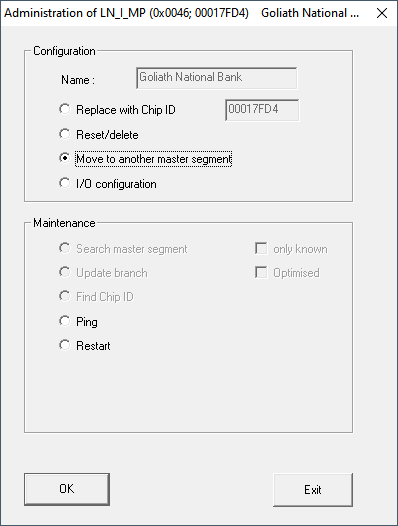

  2. Fönstret Administration öppnas.
  4. I området Configuration väljer du alternativetMove to another master segment.
  5. Klicka på knappen OK.
  6. Fönstret Procedure started öppnas tillfälligt.
  8. Fönstret Select CN/RN öppnas (om resultatfönstret öppnas direkt finns et inga andra RouterNodes/CentralNodes i segmentet. Du måste återställa LockNode och lägga till den på nytt till en annan RouterNode.
  10. Markera de RouterNodes/CentralNodes som kommer ifråga för LockNode-flytten. (Markera i förekommande fall kryssrutan all.)
  11. Klicka på knappen OK.
  12. Signalkvaliteten mellan LockNode och valda RouterNodes mäts.
  13. Fönstret Result öppnas. En lista med tidigare valda RouterNodes och mätvärden visas.
  15. Markera den RouterNode som du vill tilldela aktuellt LockNode till.

  16. INFO

    notice

    Bästa signalkvalitet

    Markera den RouterNode bland tillgängliga RouterNodes vars RSSI-värde ligger närmast 0 (0 = teoretiskt bästa värde).

  17. INFO

    notice

    Utropstecken framför RouterNodes i listan

    I vissa nätverksstrukturer kan en vald LockNode bara tilldelas till bestämda RouterNodes. De RouterNodes som en LockNode inte kan tilldelas till är markerade med ett utropstecken framför posten (t.ex. om denna RouterNode redan har maximalt antal LockNodes. Dessa RouterNodes visas bara för fullständighetens skull.

  18. Klicka på knappen OK.
  19. Fönstret Result stängs.
  1. LockNode är tilldelad önskad RouterNode.

Tilldela flera LockNodes till en RouterNode

  1. WaveNet Manager öppnat via LSM (se Bästa praxis: Från LSM-programmet:).
  2. LockNodes och RouterNodes anslutna till strömförsörjning.
  3. LockNodes och RouterNodes anslutna till WaveNet (test se Testa nåbarhet (WaveNet)
  4. LockNodes med dålig anslutning kända (se Kontrollera signalkvalitet).
  1. Högerklicka på den RouterNode som du vill tilldela LockNodes till.
  2. Fönstret Administration öppnas.
  4. I området Maintenance väljer du alternativet Search master segment.
  5. Markera kryssrutan only known.
  6. Klicka på knappen OK.
  7. Fönstret Administration stängs.
  8. Fönstret WaveNetManager öppnas.
  10. Klicka på knappen Ja (snabbt sökförlopp) eller No (normalt sökförlopp).

  11. INFO

    notice

    Snabbt sökförlopp

    Om du genomför ett snabbt sökförlopp skickar RouterNode endast en broadcast. Om du genomför ett normalt sökförlopp skickar RouterNode totalt sex broadcasts. Det snabba sökförloppet genomförs snabbare men det normala sökförloppet är grundligare och hittar även LockNodes som inte hittades vid en snabb sökning.

  12. Fönstret WaveNetManager stängs.
  13. Fönstret Procedure started öppnas tillfälligt.

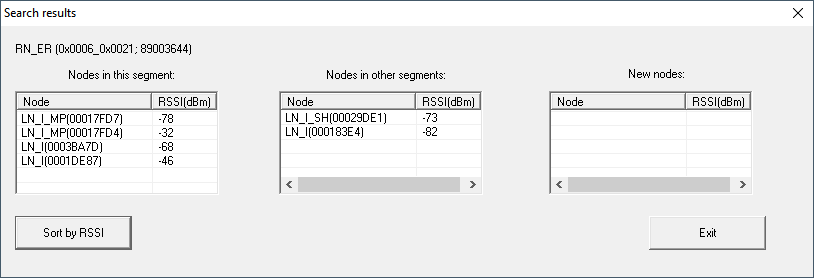

  15. Fönstret Search results öppnas.

Du ser en översiktstabell över LockNodes som RouterNode hittade vid sökningen. Den här tabellen har tre kolumner.

Noder i detta segment

Noder i andra segment

Nya noder

Dessa LockNodes finns i WaveNet-topologin och är redan allokerade till denna RouterNode.

Dessa LockNodes finns i WaveNet-topologin men är allokerade en annan RouterNode.

Dessa RouterNodes finns inte i WaveNet-topologin.

Varje kolumn har två underkolumner.

Noder

RSSI

LockNode-namn

Signalstyrka från LockNode-anslutningen till sökande RouterNode

Enhet för signalstyrkan

WaveNet-Manager anger signalstyrkan i dBm som RSSI-värde (Received Signal Strength). Detta värde är:

  • Logaritmiskt: En förbättring med 10 dBm innebär i praktiken fördubblad signalstyrka.
  • Negativ: Det teoretiska bästa värdet uppgår till 0 dBm och uppnås bara genom kabelanslutning. Ju närmare värdet ligger 0 dBm (alltså ju mindre värdet är) desto bättre är mottagningen.
  1. Markera de LockNodes du vet har dålig anslutning i mittenkolumnen (noder i andra segment) om RSSI-värdet är bättre.
    Du ser de aktuella RSSI-värden i WaveNet Manager-huvudfönstret.
  2. Flytta LockNodes med dra-och-släpp till vänsterkolumnen (noder i detta segment) för att tilldela dem till aktuell RouterNode.
  3. LockNodes tilldelas till aktuell RouterNode.

  4. INFO

    notice

    Tid för tilldelning

    När du tilldelar LockNodes kommunicerar WaveNet Manager med dem för att överföra konfigurationen och kontrollera LockNode. Den här kontrollen pågår i några sekunder.

  5. Bekräfta i förekommande fall IO-konfigurationen till aktuell LockNode genom att klicka på knappen OK (du kan när som helst ändra IO-konfigurationen, se I/O-konfiguration och skyddsfunktioner).
  1. LockNodes tilldelas till aktuell RouterNode.
