Assegnazione di LockNode ad un altro RouterNode - WaveNet

La qualità del segnale del collegamento radio tra RouterNode e LockNode (e altri RouterNode) è influenzata, tra l'altro, da quanto segue:

  • Condizioni ambientali (segnali di interferenza, materiali da costruzione)
  • Distanza

È possibile migliorare queste condizioni e quindi la qualità del segnale del collegamento radio tra RouterNode e LockNode assegnando il LockNode ad un RouterNode più vicino o meno disturbato.

Finché si sposta il LockNode all'interno dello stesso segmento CentralNode/RouterNode Ethernet, è possibile riassegnare facilmente il LockNode come descritto di seguito. Altrimenti, resettare il LockNode nel WaveNet Manager e inserirlo di nuovo nel RouterNode pianificato (vedere Best Practice: Reset con WaveNet Manager e LockNode da aggiungere a WaveNet).

Riassegnazione di un singolo LockNode ad un RouterNode

  1. WaveNet Manager aperto tramite LSM (vedere Best Practice: Dal software LSM).
  1. Fare clic con il tasto destro del mouse sulla voce del LockNode che si desidera assegnare ad un altro RouterNode.

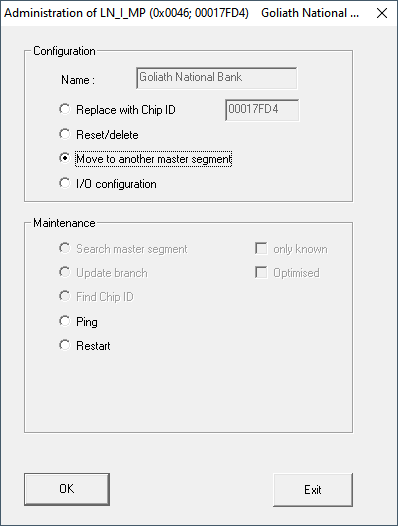

  2. La finestra Administration si apre.
  4. Selezionare nell’area Configuration l’opzioneMove to another master segment.
  5. Fare clic sul pulsante OK.
  6. La finestra Procedure started si apre temporaneamente.
  8. La finestra Select CN/RN si apre (se la finestra dei risultati si apre direttamente, allora non ci sono altri RouterNode/CentralNode nel segmento. È necessario resettare il LockNode e aggiungerlo di nuovo ad un altro RouterNode).
  10. Contrassegnare i Router/CentralNode, che sono coinvolti nello spostamento del LockNode. (Se necessario, attivare la casella di controllo all.)
  11. Fare clic sul pulsante OK.
  12. Viene misurata la qualità del segnale tra il LockNode e i RouterNode selezionati.
  13. La finestra Result si apre. Verrà visualizzata l’elenco dei RouterNode selezionati in precedenza con i valori di misura.
  15. Contrassegnare il RouterNode a cui si desidera assegnare il LockNode.

  16. NOTA

    notice

    Migliore qualità del segnale

    Tra i possibili RouterNode, contrassegnare il RouterNode il cui valore RSSI è più vicino a 0 (0 = miglior valore teorico).

  17. NOTA

    notice

    Punto esclamativo prima dei RouterNode nell'elenco

    Per alcune strutture di rete, è possibile assegnare il LockNode selezionato solo a determinati RouterNode. I RouterNode a cui non è possibile assegnare il LockNode selezionato sono contrassegnati da un punto esclamativo davanti alla voce (ad es. se il numero massimo di LockNode per questo RouterNode è già stato raggiunto). Questi RouterNode vengono visualizzati solo per completezza.

  18. Fare clic sul pulsante OK.
  19. La finestra Result si chiude.
  1. Il LockNode è assegnato al RouterNode desiderato.

Riassegnazione di più LockNode ad un RouterNode

  1. WaveNet Manager aperto tramite LSM (vedere Best Practice: Dal software LSM).
  2. LockNode e RouterNode collegati all’alimentazione elettrica.
  3. LockNode e RouterNode collegati alla WaveNet (per i test vedere Verifica dell’accessibilità (WaveNet).
  4. LockNode con una connessione attualmente difettosa (vedere Controllare la qualità del segnale).
  1. Fare clic con il tasto destro del mouse sul RouterNode al quale si desidera riassegnare i LockNode.
  2. La finestra Administration si apre.
  4. Selezionare nell’area Maintenance l’opzione Search master segment.
  5. Attivare la casella di controllo only known.
  6. Fare clic sul pulsante OK.
  7. La finestra Administration si chiude.
  8. La finestra WaveNetManager si apre.
  10. Fare clic sul tasto Sì (Operazione di ricerca veloce) o No (operazione di ricerca normale).

  11. NOTA

    notice

    Operazione di ricerca veloce

    Se si esegue una ricerca veloce, il RouterNode invierà un solo broadcast. Quando si esegue una ricerca normale, il RouterNode invia un totale di sei broadcast. Il processo di ricerca veloce viene completato più velocemente, ma il normale processo di ricerca è più approfondito e trova LockNode che non sono stati raggiunti durante un processo di ricerca veloce.

  12. La finestra WaveNetManager si chiude.

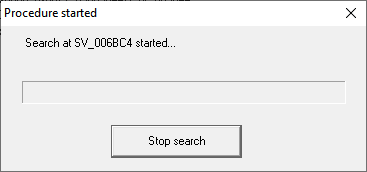

  13. La finestra Procedure started si apre temporaneamente.

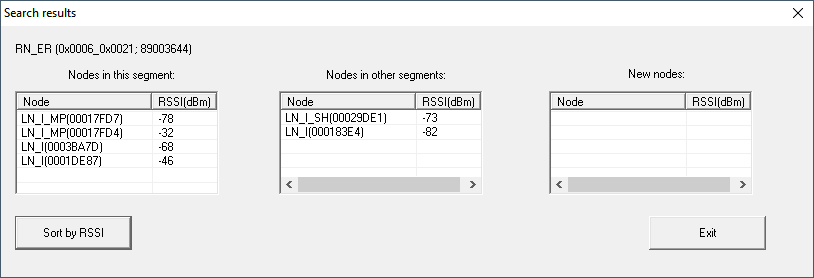

  15. La finestra Search results si apre.

Verrà visualizzata una tabella riassuntiva dei LockNode che il RouterNode ha trovato durante la ricerca. Questa tabella ha tre colonne:

Nodi in questo segmento

Nodi di altri segmenti

Nuovi nodi

Questi LockNode si trovano nella topologia WaveNet e sono già assegnati al RouterNode.

Questi LockNode si trovano nella topologia WaveNet, ma sono assegnati ad un altro RouterNode.

Questi RouterNode non sono nella topologia WaveNet.

Ogni colonna contiene due sottocolonne:

Nodi

RSSI

Nome del LockNode

Potenza del segnale della connessione LockNode al RouterNode di ricerca

Unità di intensità del segnale

Il WaveNet Manager visualizza l'intensità del segnale come valore RSSI (Received Signal Strength) in dBm. Questo valore è:

  • Logaritmico: In pratica, un miglioramento di 10 dBm equivale al doppio dell'intensità del segnale.
  • Negativo: Il valore teorico migliore è 0 dBm e si ottiene solo con connessioni via cavo. Più il valore è vicino a 0 dBm (cioè minore è la magnitudine), migliore è la ricezione.
  1. Contrassegnare i LockNode noti con una connessione difettosa nella colonna centrale (nodi di altri segmenti) se il valore RSSI è migliore.
    I valori RSSI attuali vengono visualizzati nella finestra principale del WaveNet Manager.
  2. Utilizzare la funzione drag&drop per spostare i LockNode nella colonna di sinistra (nodi in questo segmento) e assegnarli al RouterNode corrente (con cui si è effettuata la ricerca).
  3. I LockNode sono assegnati al RouterNode corrente.

  4. NOTA

    notice

    Durata dell'assegnazione

    Quando si riassegnano i LockNode, WaveNet Manager comunica con i LockNode per trasmettere la configurazione e verificare il LockNode. Questo test richiede alcuni secondi.

  5. Se necessario, confermare la configurazione IO del LockNode con un clic sul tasto OK (È possibile modificare la configurazione IO in qualsiasi momento, vedere Configurazione I/O e funzioni di protezione).
  1. I LockNode sono assegnati al RouterNode.
