Översikt - WaveNet

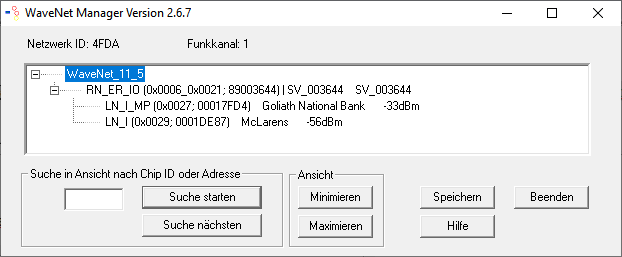

På startsidan i WaveNet Manager visas WaveNet-topologin.

Översikten ger följande information:

RouterNode

  • Typ av RouterNode (t.ex. RN_ER_IO)
  • Ingångsadress (t.ex. 0x0006)
  • Chip-ID (t.ex. 89003644)
  • Värdnamn (om du inte använder något värdnamn visas IP-adressen i stället).
  • RSSI-värde (om endast trådlöst gränssnitt. Används inte i exemplet.)

LockNode

  • Typ av LockNode (t.ex. LN_I)
  • Adress (t.ex. 0x0027)
  • Chip-ID (t.ex. 00017023)
  • Namn på anslutet lås
  • RSSI-värde (t.ex. -33 dBm)

Du kan bestämma segmenten med den visade adressen (se Adressering).

Antal enhetstyper

WaveNet Manager erbjuder möjlighet att visa de olika enhetstypernas antal.

  1. WaveNet Manager öppnat via LSM (se Bästa praxis: Från LSM-programmet:).
  1. Högerklicka på posten WaveNet_XX_X.

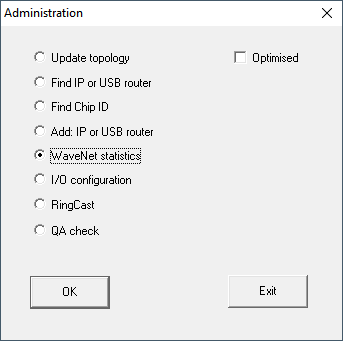

  2. Fönstret Administration öppnas.
  4. Välj alternativet WaveNet statistics.
  5. Klicka på knappen OK.
  6. Fönstret Administration stängs.
  1. Fönstret WaveNet statistics öppnas. Du ser en uppräkning av enhetstyperna tillsammans med antalet.

Lagringsstatus

Du ser även enheternas lagringsstatus i översikten.

Fet

Post ändrad i WaveNet men ännu inte sparad. Klicka på knappen Save

Normal

Post i WaveNet sparad

Konfigurationsstatus

Om det föreligger problem med konfigurationen av RouterNodes eller LockNodes föregås posten av en svart blixt. Upprepa konfigurationen genom att programmera om enheten (se Programmera om eller ersätta enhet).
