Vue d’ensemble - WaveNet

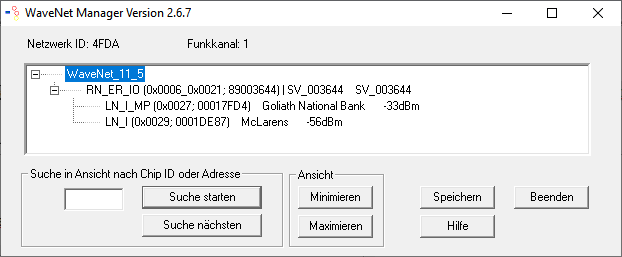

La topologie de votre système WaveNet s’affiche sur la page de démarrage du gestionnaire WaveNet.

La vue d’ensemble fournit les informations suivantes :

RouterNode

  • Type de RouterNode (ex. RN_ER_IO)
  • Adresse de l’entrée (ex. 0x0006)
  • ID de puce (ex. 89003644)
  • Nom de domaine interne (si vous n’utilisez pas de nom de domaine interne, l’adresse IP s’affiche à la place).
  • Valeur RSSI (si interface sans fil seulement. Pas utilisé dans l’exemple)

LockNode

  • Type de LockNode (ex. LN_I)
  • Adresse (ex. 0x0027)
  • ID de puce (ex. 00017023)
  • Nom de la fermeture associée
  • Valeur RSSI (ex. -33 dBm)

Vous pouvez définir les segments avec l’adresse affichée (voir Adressage).

Nombre de types d’appareils

Le gestionnaire WaveNet vous permet d’afficher le nombre de types d’appareils différents.

  1. Gestionnaire WaveNet ouvert par le biais du LSM (voir Meilleure pratique : À partir du logiciel LSM).
  1. Avec le bouton droit de la souris, cliquez sur l’entrée « WaveNet_xx_x ».

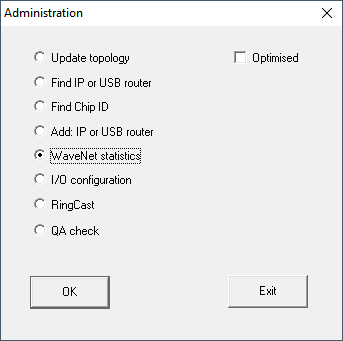

  2. La fenêtre Administration s’ouvre.
  4. Sélectionnez l’option WaveNet statistics.
  5. Cliquez sur le bouton OK.
  6. La fenêtre Administration se ferme.
  1. La fenêtre WaveNet statistics s’ouvre. La liste et le nombre de types d’appareils s’affichent.

État d’enregistrement

Dans la vue d’ensemble, vous pouvez connaître l’état d’enregistrement des appareils.

Gras

Entrée modifiée dans le système WaveNet, mais pas encore enregistrée. Cliquez sur le bouton Save

Normal

Entrée enregistrée dans le système WaveNet

État de configuration

L’éclair noir qui s’affiche devant certaines entrées signale des problèmes de configuration des RouterNode ou des LockNode. Répétez la configuration en reprogrammant l'appareil (voir Reprogrammer ou remplacer l'appareil).
