Oversigt - WaveNet

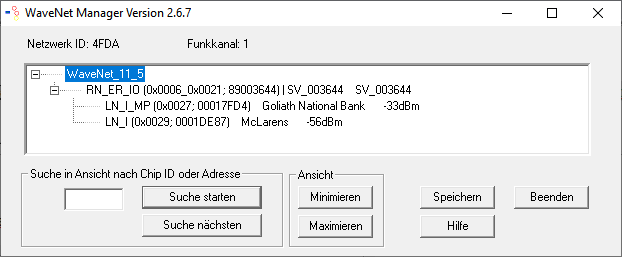

Topologien for WaveNet ses i WaveNet-manageren på startsiden.

Oversigten indeholder følgende informationer:

RouterNode

  • RouterNode-type (f.eks. RN_ER_IO)
  • Indgangsadresse (f.eks. 0x0006)
  • Chip-ID (f.eks. 89003644)
  • Værtsnavn (hvis der ikke anvendes værtsnavn, vises IP-adressen i stedet for værtsnavn).
  • RSSI-værdi (hvis kun radiogrænseflade. Ikke anvendt i eksemplet)

LockNode

  • LockNode-type (f.eks. LN_I)
  • Adresse (f.eks. 0x0027)
  • Chip-ID (f.eks. 00017023)
  • Navn på sammenkoblet låsesystem
  • RSSI-værdi (f.eks. -33 dBm)

Segmenterne kan bestemmes med den viste adresse (se Adressering).

Antal enhedstyper

WaveNet-manageren gør det muligt at vise antallet af forskellige enhedstyper.

  1. WaveNet-manager åbnet via LSM (se Best Practice: Fra LSM-softwaren).
  1. Klik med højre musetast på posten WaveNet_XX_X.

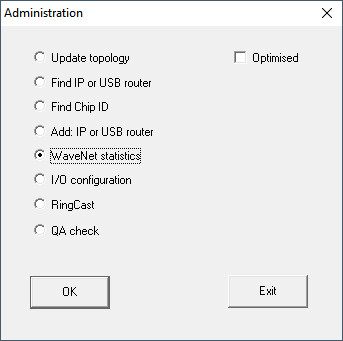

  2. Vinduet Administration åbnes.
  4. Vælg funktionen WaveNet statistics.
  5. Klik på ikonet OK.
  6. Vinduet Administration lukkes.
  1. Vinduet WaveNet statistics åbnes. En optælling af enhedstyper vises med antal.

Lagringsstatus

I oversigten ses også enhedernes lagringstilstand.

Fed

Post i WaveNet ændret, men ikke gemt endnu. Klik på knappen Save

Normal

Post gemt i WaveNet

Konfigurationsstatus

Problemer vises med et sort lyn foran den pågældende post ved konfiguration af RouterNodes eller LockNodes. Gentag konfigurationen ved at programmere enheden på ny (se Ny programmering eller udskiftning af enhed).
