Panoramica - WaveNet

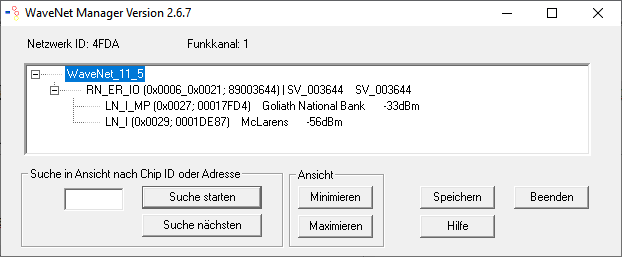

La topologia della rete WaveNet può essere visualizzata nel WaveNet Manager nella pagina iniziale.

La panoramica fornisce le seguenti informazioni:

RouterNode

  • Tipo di RouterNode (ad es. RN_ER_IO)
  • Indirizzo di ingresso (ad es. 0x0006)
  • ID Chip (ad es. 89003644)
  • Hostname (se non si utilizzano hostname, al loro posto viene visualizzato l'indirizzo IP).
  • Valore RSSI (solo se interfaccia radio. Nell’esempio non utilizzato)

LockNode

  • Tipo di LockNode (ad es. LN_I)
  • Indirizzo (ad es. 0x0027)
  • ID Chip (ad es. 00017023)
  • Nome della chiusura collegata
  • Valore RSSI (ad es. -33 dBm)

È possibile utilizzare l'indirizzo visualizzato per determinare i segmenti (vedere Indirizzamento).

Numero di tipi di dispositivi

Il WaveNet Manager offre la possibilità di visualizzare il numero dei diversi tipi di dispositivi.

  1. WaveNet Manager aperto tramite LSM (vedere Best Practice: Dal software LSM).
  1. Fare clic con il tasto destro del mouse sulla voce WaveNet_XX_X.

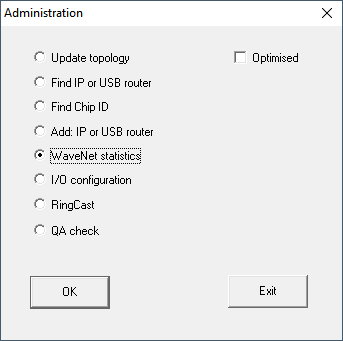

  2. La finestra Administration si apre.
  4. Selezionare l’opzione WaveNet statistics.
  5. Fare clic sul pulsante OK.
  6. La finestra Administration si chiude.
  1. La finestra WaveNet statistics si apre. Viene visualizzato un elenco dei tipi di dispositivo con il numero.

Stato della memoria

La panoramica mostra anche lo stato di memoria dei dispositivi.

Grassetto

La voce nel WaveNet è stata modificata, ma non ancora salvata. Fare clic sul tasto Save

Normale

Voce salvata nel WaveNet

Stato di configurazione

I problemi di configurazione dei RouterNode o LockNode sono riconoscibili dalla presenza del simbolo del lampo nero davanti alla rispettiva voce. Ripetere la configurazione riprogrammando il dispositivo (vedere Riprogrammazione o sostituzione del dispositivo).
