LSM-import - WaveNet

Du måste importera den framtagna WaveNet-topologin till LSM så att du kan använda den där.

  1. WaveNet Manager öppnat via LSM (se Bästa praxis: Från LSM-programmet:).
  2. Ledig kommunikationsnod tillgänglig i LSM (resp. lokal anslutning vid drift utan kommunikationsnod).
  3. WaveNet-topologi skapad och sparad (se Lägga till RouterNode i WaveNet och Lägga till LockNodes i WaveNet).
  1. Klicka på knappen Avsluta.
  2. Fönstret WaveNetManager öppnas.
  4. Klicka på knappen Ja.
  5. Fönstret WaveNetManager stängs.

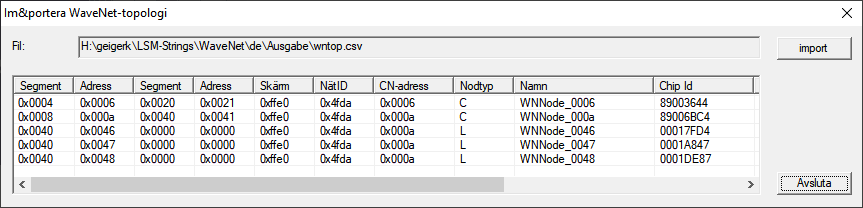

  6. Fönstret Import WaveNet topology öppnas. Du ser en lista över de enheter som ska importeras.
  8. Klicka på knappen import.

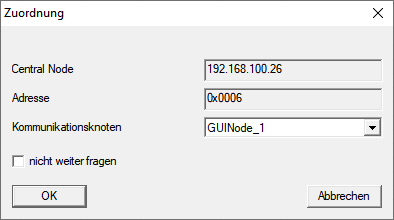

  9. Fönstret Tilldelning öppnas.
  11. I listrutan Kommunikationsnod väljer du den kommunikationsnod i LSM som du vill använda med aktuell RouterNode (för framtagning se Söka och lägga till enheter eller LSM-handboken).
  12. Klicka på knappen OK.
  13. Fönstret Tilldelning stängs.

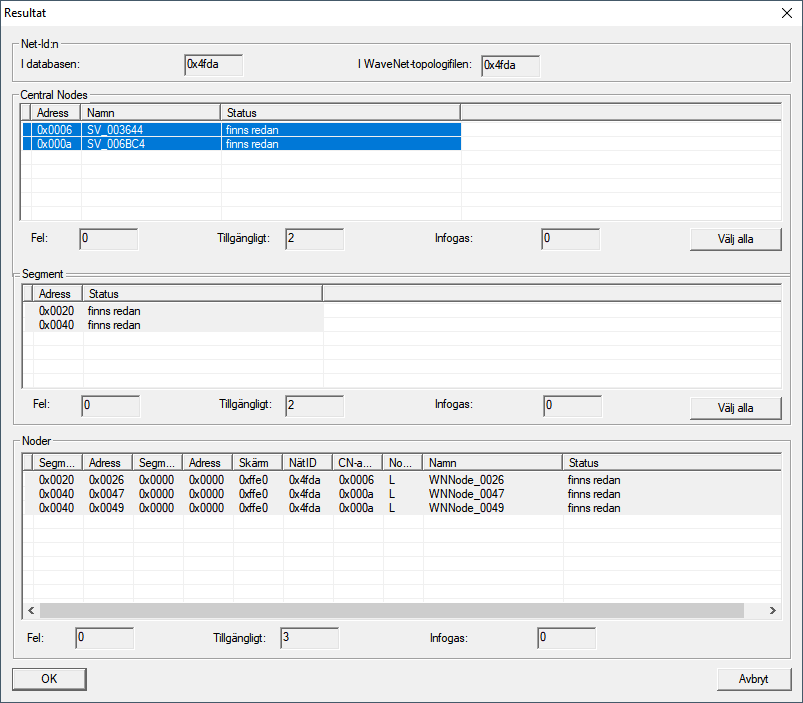

  14. Fönstret Resultat öppnas.
  16. Klicka på knappen OK.
  17. Fönstret Resultat stängs.
  18. Fönstret LockSysMgr öppnas.
  20. Klicka på knappen OK.
  21. Fönstret LockSysMgr stängs.
  22. WaveNet Manager stängs.
  1. WaveNet-topologin är importerad och aktuell RouterNode visas vid kommunikationsnoden i listan över anslutningar.

Överföring till kommunikationsnod

  1. LSM öppen.
  1. Via Nätverk väljer du posten Kommunikationsnod.
  2. Välj med knapparna eller den kommunikationsnod som du just har använt.
  3. Klicka på knappen Konfig-filer.
  4. Fönstret Sök mapp öppnas.
  5. Se till att installationskatalogen för CommNode-servern är vald.
  6. Klicka på knappen OK.
  7. Fönstret Sök mapp stängs.
  8. Klicka på knappen No för att undvika att spara i en nodspecifik mapp.
  9. XML-konfigurationsfiler sparas.
  11. Klicka på knappen Överför.
  12. Fönstret LockSysMgr öppnas.
  13. Klicka på knappen OK.
  14. Fönstret LockSysMgr stängs.
  1. Data har överförts till kommunikationsnoden.
