RouterNode: Digital ingång - WaveNet

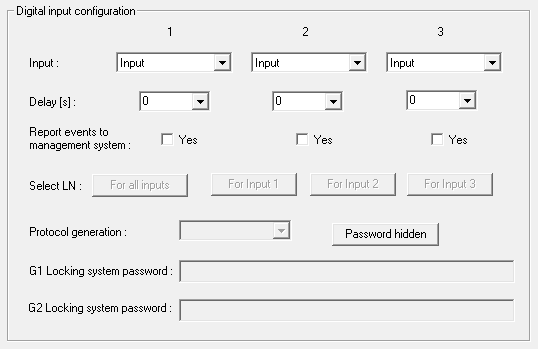

I listrutan kan du ställa in hur LockNodes till en RouterNode ska reagera på en inkommande signal till respektive RouterNode-ingång. (=inkommande spänning är högre än den fast inställda jämförelsespänningen).
Jämförelsespänning (RN och RN2) | |
|---|---|
<0,9 VDC | LOW (ingen signal) |
>2,1 VDC | HIGH (signal) |
Input | Standardpost. RouterNode reagerar inte på en aktiv signal. Du kan dock skicka vidare signalväxlingen till LSM. |
Block lock | Om det ligger an en signal på ingången (input-händelse, nivåväxling Low till High) skickar RouterNode en broadcast till alla LockNodes. Du kan ställa in huruvida LockNodes ska reagera på denna broadcast (se LockNode). LockNodes avaktiverar då låsen som de är monterade i under input-händelsens varaktighet. De reagerar inte längre på behöriga identifikationsmedier och inget tillträde är möjligt. När signalen upphör (=ingen input-händelse föreligger, nivåväxling High till Low) aktiveras låsen igen. Om du skickar en signal till ingången via ett inbrottslarm under aktiveringen kan du avaktivera låsen i ytterdörrarna så länge som larmsystemet är aktivt (och undvika att larmsystemet oönskat löser ut). Du kan även välja fritt vilka lås du vill avaktivera. Med utgångarna (se RouterNode: Digital utgång) kan du returnera en kvittering efter slutförd avaktivering av inbrottslarmet. Användning av den här funktionen är inte VDs-kompatibel. |
Amok function | Påminner om blocklåsfunktionen: Om det ligger an en signal på ingången (nivåväxling Low till High) skickar RouterNode en broadcast till alla LockNodes. Du kan ställa in huruvida LockNodes ska reagera på denna broadcast (se LockNode). Denna broadcast avaktiverar låsen där aktuell LockNode är monterad. De avvisar alla identifikationsmedier (även normalt behöriga) och tillträde medges bara en gång med särskilda identifikationsmedier (röd nivå). Skillnaden jämfört med blocklåsfunktionen är att låsen förblir avaktiverade även efter att input-händelsen är avslutad. Du måste återaktivera låsen explicit med ett aktiveringskommando:
Om du ansluter en nödknapp till en ingång (se Ingång (knapp)) och ansluter den till skottlarmsfunktionen kan du blockera alla lås med nödknappen och förhindra att utrymmen beträds (eller om det handlar om en friroterande cylinder även lämnas) tills de återaktiveras explicit. |
Emergency release | Motsats till skottlarmsfunktionen: Om det ligger an en signal på ingången (nivåväxling Low till High) skickar RouterNode en broadcast till alla LockNodes. Du kan ställa in huruvida LockNodes ska reagera på denna broadcast (se LockNode). Denna broadcast kopplar varaktigt in alla lås som har en LockNode monterad. Låsen förblir inkopplade till input-händelsen är avslutad. Du måste avsluta nödaktiveringen av låsen med ett fjärröppningskommando (låsen kopplas från omedelbar efter att fjärröppningskommandot har skickats.
Om det finns en aktiv signal på ingången via ett brandlarmsystem (se Användningsexempel) kan du öppna alla lås för att ge räddningstjänsten tillträde. |
Remote opening | Om det ligger an en signal på ingången (nivåväxling Low till High) skickar RouterNode en broadcast till alla LockNodes. Du kan ställa in huruvida LockNodes ska reagera på denna broadcast (se LockNode). Denna broadcast utför en fjärröppning. Låset kopplas in under den pulsvaraktighet som är inställd i LSM (pulsöppning). Det gäller även för lås i flipflop-drift. |
Activation | Om det ligger an en signal på ingången (nivåväxling Low till High) skickar RouterNode en broadcast till alla LockNodes. Du kan ställa in huruvida LockNodes ska reagera på denna broadcast (se LockNode). Denna broadcast aktiverar de lås där LockNodes är monterade. Det är åter möjligt att använda de lås som avaktiverades tidigare. Den här reaktionen fungerar bara med IO-RouterNodes av typen RN2 från och med firmware-version 40.8 tillsammans med WaveNet Manager-version 2.6.6 eller senare. |
INFO
Varaktig nödöppning
Brand kan skada inmatningskabeln eller andra delar. Då skulle låsen kunna låsas igen trots att det brinner. Personer skulle kunna bli inspärrade i brandområdet och räddningstjänsten hindras från att komma in.
Därför förblir alla lås i nödöppningsläge (och därmed möjliga att passera) tills ett explicit fjärröppningskommando åter låser alla lås.
Om du fastställer en reaktion på en händelse måste du ange ytterligare uppgifter.
- Välj de LockNodes som ska reagera.
- Ange protokollgeneration (G1, G1+G2, G2) på så sätt som de är angivna i inställningarna till låssystemet.
- Ange lösenordet till låssystemet.
En signal som är aktiv på ingången är en input-händelse och kan även aktiveras via det inbyggda reläet, se i RouterNode: Digital utgång. Om en RouterNode har reagerat på en input-händelse och exempelvis utfört en broadcast kan den aktivera reläet som bekräftelse.
I listrutan kan du ställa in hur länge RouterNode ska vänta innan motsvarande ingång reagerar på en händelse.
0 s | Standardpost. Ingången reagerar omedelbart på händelsen. |
8 s | Ingången reagerar på händelsen efter 8 sekunder. |
16 s | Ingången reagerar på händelsen efter 16 sekunder. |
24 s | Ingången reagerar på händelsen efter 24 sekunder. |
32 s | Ingången reagerar på händelsen efter 32 sekunder. |
RingCast | En händelse på ingången utlöser en RingCast (se RingCast). |
Skicka vidare utlösande händelser till LSM
Med kryssrutan
Report events to management system kan du ställa in huruvida signalerna (input-händelserna) i respektive ingång ska skickas vidare till LSM. I LSM kan du (dessutom) reagera på de vidarebefordrade händelserna med händelsehanteraren.
Inte alla händelser skickas vidare (se tabell):
Reaktion | Signaler som kan skickas vidare (händelser) |
|---|---|
|
|
|
|
Endast händelser för reaktionerna Input eller Block lock skickas vidare till LSM. Inga andra händelser skickas vidare till LSM.
Välja LockNodes för reaktion
Med knappen Select LN kan du ställa in vilka LockNodes som ska utföra den inställda reaktionen. Du har två inställningsmöjligheter:
(Olika) inställningar för individuella RouterNode-ingångar | Samma inställningar för alla RouterNode-ingångar |
|---|---|
Klicka på knappen för respektive ingång (för input 1, 2 eller 3). Fönstret för ingången öppnas. Markera de LockNodes som ska reagera på den här ingångens händelser. Gå tillväga på samma sätt för de övriga ingångarna. LockNodes som är markerade här reagerar på alla händelser hos den här ingången. De utför den reaktion som du har fastställt för ingången. | Klicka på knappen For all inputs och välj LockNodes. LockNodes som är markerade här reagerar på alla händelser hos de här ingångarna. De utför den reaktion som du har fastställt för respektive ingång. |
Följande exempel åskådliggör vad som händer beroende på inställning:
För händelser hos input 1 och 2 antas Remote opening som reaktion.
Exempel på inställningar | ||||
|---|---|---|---|---|
Alla ingångar | Input 1 | Input 2 | Input 3 | |
LockNode 1 | ✔ | |||
LockNode 2 | ✔ | |||
LockNode 1 reagerar på alla händelser. LockNode 2 reagerar bara på händelser hos input 1. Med andra ord: Med en knapptryckning på input 1 får alla lås ett fjärröppningskommando. Med en knapptryckning på input 2 får bara lås med LockNode 1 ett fjärröppningskommando. | ||||
Alternativt kan du ställa in direkt i LockNodes om de ska utföra reaktionerna (se LockNode).
Med listrutan anger du låssystemets protokollgeneration.
LockNodes kommunicerar med låsen med lösenordet till låssystemet. Ange därför lösenordet till låssystemet.
Klicka på knappen Password hidden för att förhindra att lösenordet visas i klartext under inmatning.
