Importazione LSM - WaveNet

È necessario importare la topologia WaveNet creata in LSM in modo da poterla utilizzare.

  1. WaveNet Manager aperto tramite LSM (vedere Best Practice: Dal software LSM).
  2. Nodo di comunicazione libero disponibile in LSM (o connessione locale quando si opera senza nodo di comunicazione).
  3. Topologia WaveNet creata e salvata (vedere RouterNode da aggiungere a WaveNet e LockNode da aggiungere a WaveNet).
  1. Fare clic sul pulsante Esci.
  2. La finestra WaveNetManager si apre.
  4. Fare clic sul pulsante Sì.
  5. La finestra WaveNetManager si chiude.

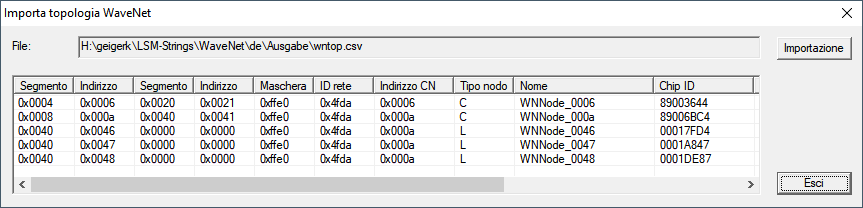

  6. La finestra Importa topologia WaveNet si apre. Viene visualizzato un elenco di dispositivi da importare.
  8. Fare clic sul tasto Importazione.

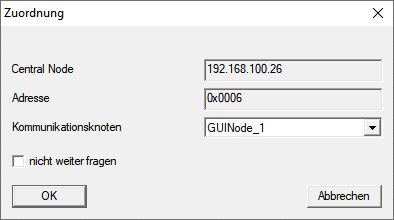

  9. La finestra Assegnazione si apre.
  11. Scegliere nel menu a discesa Nodi di comunicazione il nodo di comunicazione nell'LSM che si desidera utilizzare per il RouterNode (per la creazione, vedere Trovare e aggiungere dispositivi o il manuale LSM).
  12. Fare clic sul pulsante OK.
  13. La finestra Assegnazione si chiude.

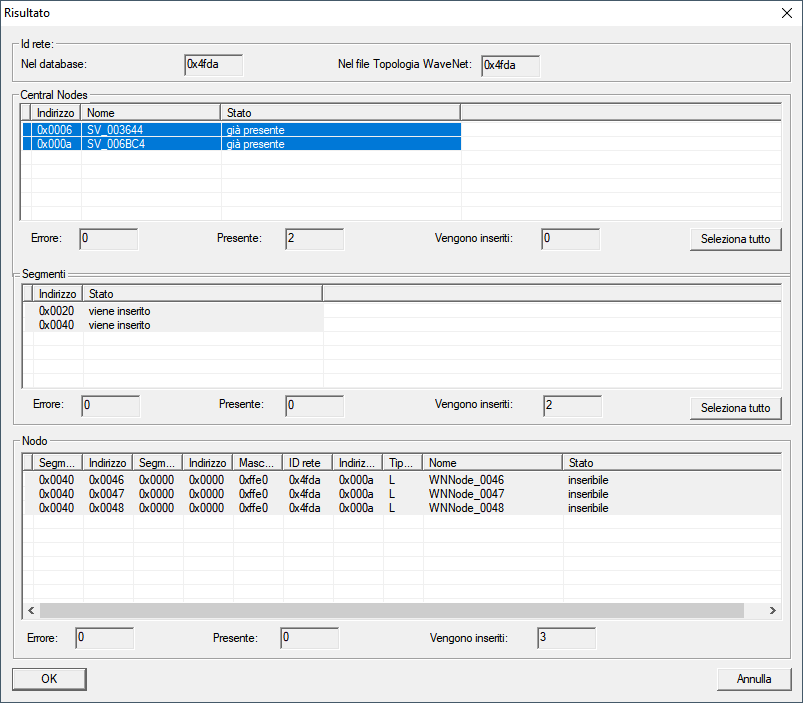

  14. La finestra Risultato si apre.
  16. Fare clic sul pulsante OK.
  17. La finestra Risultato si chiude.

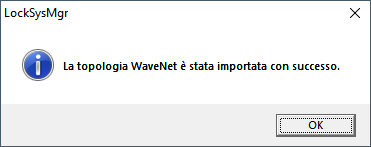

  18. La finestra LockSysMgr si apre.
  20. Fare clic sul pulsante OK.
  21. La finestra LockSysMgr si chiude.
  22. WaveNet Manager si chiude.
  1. La topologia WaveNet viene importata e il RouterNode viene inserito nell'elenco delle porte del nodo di comunicazione.

Trasmettere ai nodi di comunicazione

  1. LSM aperto.
  1. Selezionare dal menu Rete la voce Nodi di comunicazione.
  2. Selezionare con il tasto o il nodo di comunicazione appena usato.
  3. Fare clic sul tasto File di configurazione.
  4. La finestra Cerca cartella si apre.
  5. Verificare che la directory di installazione del server CommNode sia selezionata.
  6. Fare clic sul tasto OK.
  7. La finestra Cerca cartella si chiude.
  8. Fare clic sul tasto No per evitare di salvare in una cartella specifica del nodo.
  9. I file di configurazione XML vengono salvati.
  11. Fare clic sul tasto Trasferisci.
  12. La finestra LockSysMgr si apre.
  13. Fare clic sul pulsante OK.
  14. La finestra LockSysMgr si chiude.
  1. I dati vengono trasmessi ai nodi di comunicazione.
