Importation dans le LSM - WaveNet

Vous devez importer la topologie WaveNet élaborée dans le LSM pour pouvoir l’y utiliser.

  1. Gestionnaire WaveNet ouvert par le biais du LSM (voir Meilleure pratique : À partir du logiciel LSM).
  2. Nœud de communication libre disponible dans le LSM (ou raccordement local en cas de fonctionnement sans nœud de communication).
  3. Topologie WaveNet créée et enregistrée (voir Ajouter un RouterNode au WaveNet et Ajouter un LockNode au WaveNet).
  1. Cliquez sur le bouton Quitter.
  2. La fenêtre WaveNetManager s’ouvre.
  4. Cliquez sur le bouton Oui.
  5. La fenêtre WaveNetManager se ferme.

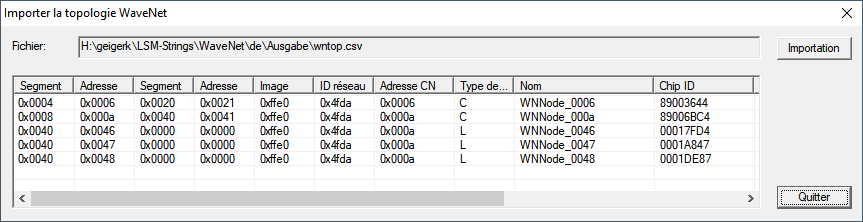

  6. La fenêtre Importer la topologie WaveNet s’ouvre. Une liste des appareils à importer s’affiche.
  8. Cliquez sur le bouton Importation.

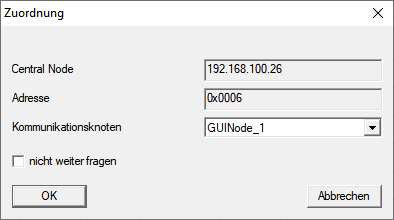

  9. La fenêtre Affectation s’ouvre.
  11. Dans le menu déroulant Noeuds de communication, sélectionnez le nœud de communication que vous voulez utiliser pour le RouterNode dans le LSM (pour les paramètres, voir Trouver et ajouter des appareils ou le manuel du LSM).
  12. Cliquez sur le bouton OK.
  13. La fenêtre Affectation se ferme.

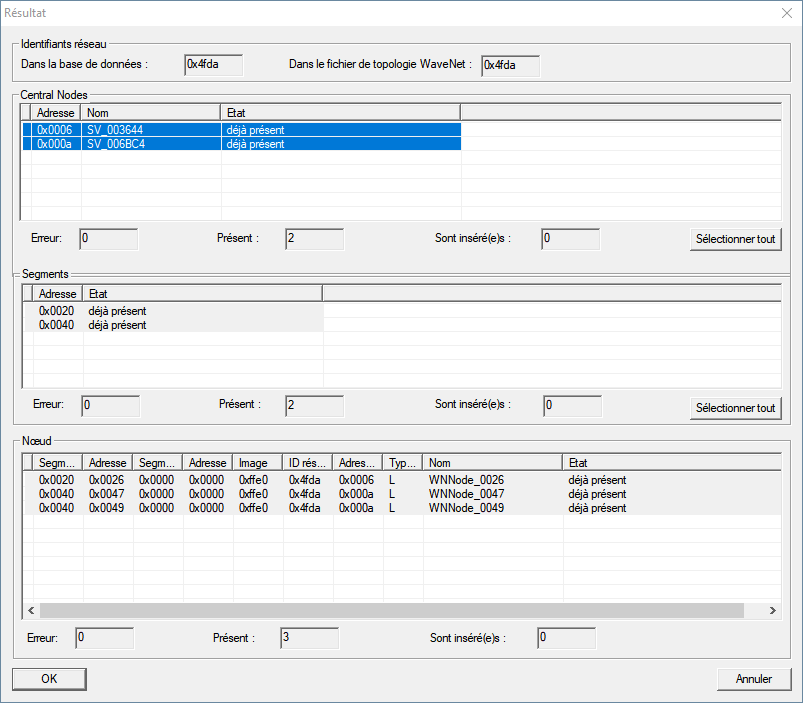

  14. La fenêtre Résultat s’ouvre.
  16. Cliquez sur le bouton OK.
  17. La fenêtre Résultat se ferme.

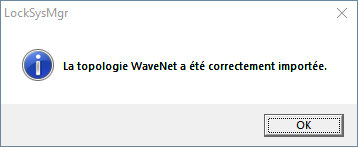

  18. La fenêtre LockSysMgr s’ouvre.
  20. Cliquez sur le bouton OK.
  21. La fenêtre LockSysMgr se ferme.
  22. Le gestionnaire WaveNet se ferme.
  1. La topologie WaveNet est importée et le RouterNode est répertorié dans la liste des connexions pour les nœuds de communication.

Transmettre au nœud de communication

  1. LSM ouvert.
  1. Dans Réseau, sélectionnez l’entrée Noeuds de communication.
  2. Utilisez les boutons ou sélectionnez le nœud de communication que vous venez d’utiliser.
  3. Cliquez sur le bouton Configuration.
  4. La fenêtre Recherche d’un dossier s’ouvre.
  5. Assurez-vous que le répertoire d'installation du serveur CommNode est sélectionné.
  6. Cliquez sur le bouton OK.
  7. La fenêtre Recherche d’un dossier se ferme.
  8. Cliquez sur le bouton No pour éviter d'enregistrer dans un dossier spécifique au nœud.
  9. Les fichiers de configuration XML sont enregistrés.
  11. Cliquez sur le bouton Transférer.
  12. La fenêtre LockSysMgr s’ouvre.
  13. Cliquez sur le bouton OK.
  14. La fenêtre LockSysMgr se ferme.
  1. Les données sont transmises au nœud de communication.
