L'importazione della topologia WaveNet rimuove anche i LockNode resettati dall'LSM.

Rimangono i segmenti di RouterNode e CentralNode/RouterNode con connessione Ethernet. È necessario rimuoverli in seguito:

  1. Rimuovere i RouterNode dai nodi di comunicazione o dalle porte locali
  2. Rimuovere segmenti

Modificare i nodi di comunicazione

Procedere allo stesso modo per le connessioni locali (se non si utilizza un server CommNode).

  1. RouterNode e LockNodes ripristinati in WaveNet Manager (vedere Best Practice: Reset con WaveNet Manager e Best Practice: Reset dei RouterNode in WaveNet Manager).
  2. Topologia WaveNet importata.
  3. LSM aperto.
  1. Selezionare dal menu Rete la voce Nodi di comunicazione.
  3. Si apre la panoramica dei nodi di comunicazione.
  4. Selezionare con i tasti , , e il nodo di comunicazione utilizzato per WaveNet.

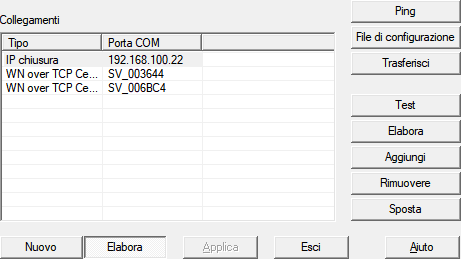

  5. Nella panoramica si possono vedere le voci dei RouterNode che non sono state cancellate.
  7. Contrassegnare i RouterNode.
  8. Fare clic sul tasto Rimuovere.

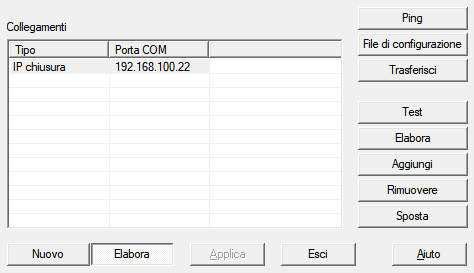

  9. I RouterNode vengono rimossi dall’elenco.
  11. Fare clic sul pulsante Applica.

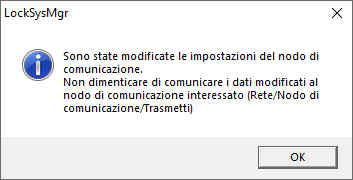

  12. La finestra LockSysMgr si apre.
  14. Fare clic sul pulsante OK.
  15. La finestra LockSysMgr si chiude.
  16. Fare clic sul pulsante File di configurazione.
  17. Fare clic sul pulsante OK.
  18. Si apre una domanda sulla posizione di memorizzazione specifica del nodo.
  19. Fare clic sul tasto No.
  20. Si chiude la domanda sulla posizione di memorizzazione specifica del nodo.
  21. Si apre il messaggio di conferma.
  22. Fare clic sul pulsante OK.
  23. Si chiude il messaggio di conferma.
  24. Fare clic sul tasto Trasferisci.
  25. I dati vengono trasmessi ai nodi di comunicazione.
  26. Si apre il messaggio di conferma.
  27. Fare clic sul pulsante OK.
  28. Si chiude il messaggio di conferma.

Rimuovere segmenti

  1. RouterNode e LockNodes ripristinati in WaveNet Manager (vedere Best Practice: Reset con WaveNet Manager e Best Practice: Reset dei RouterNode in WaveNet Manager).
  2. Topologia WaveNet importata.
  3. RouterNode rimossi dai nodi di comunicazione o dalle porte locali.
  4. LSM aperto.
  1. Selezionare dal menu Rete la voce Gestisci WaveNet.

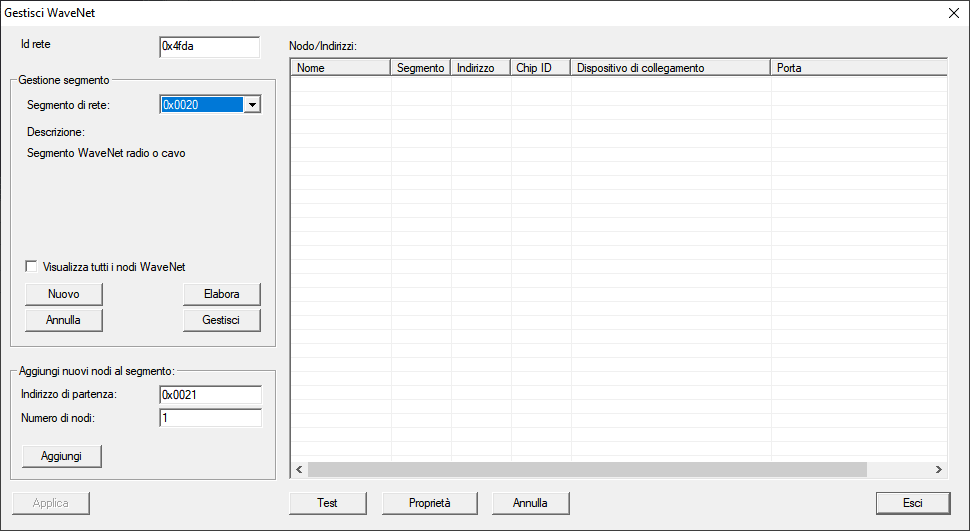

  3. La finestra Gestisci WaveNet si apre.
  5. Scegliere nel menu a discesa Segmento di rete il proprio segmento di rete.
    Si riconosce il segmento dal fatto che non ci sono più voci nella tabella.
  7. Fare clic nell’area Gestione segmento sul tasto Annulla.

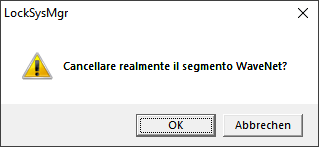

  8. La finestra LockSysMgr si apre.
  10. Fare clic sul pulsante OK.
  11. La finestra LockSysMgr si chiude.
  12. Fare clic sul pulsante Applica.
  13. Il segmento è eliminato.
