LockNode - WaveNet

  1. WaveNet Manager aperto tramite LSM (vedere Best Practice: Dal software LSM).
  2. LockNode raggiungibili (vedere Verifica dell’accessibilità (WaveNet)).
  1. Fare clic con il tasto destro del mouse sulla voce del LockNode di cui si desidera modificare la configurazione IO.

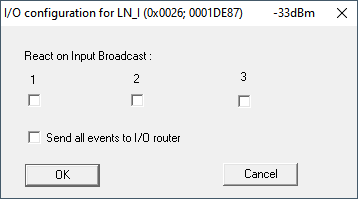

  2. La finestra I/O configuration si apre (finestre e impostazioni in funzione della versione, immagine di esempio).
  1. La configurazione IO può essere impostata.

Attivazione di reazioni

Se il RouterNode rileva un evento di input su uno dei suoi ingressi digitali e viene impostata una reazione (vedere RouterNode: ingresso digitale), il RouterNode invia un broadcast. Usate la riga superiore delle caselle di controllo per impostare individualmente per ciascuno dei tre ingressi se il LockNode selezionato deve reagire al broadcast causato dall'evento sul rispettivo ingresso.

In alternativa, è possibile attivare la reazione per più LockNode contemporaneamente. Per fare questo, richiamare il menu di configurazione IO del RouterNode (vedere RouterNode: ingresso digitale).

Attivazione dell’inoltro degli eventi

Il RouterNode può

È possibile impostare se il LockNode deve inoltrare gli eventi al RouterNode direttamente sul LockNode. Attivare la casella di controllo Send all events to I/O router, per inoltrare tutti gli eventi al RouterNode. A questi eventi è possibile reagire con il RouterNode (vedere RouterNode: uscita digitale) o nell’LSM.

In alternativa, si può attivare l’inoltro degli eventi anche per molteplici LockNode di un RouterNode contemporaneamente. Per fare questo, richiamare il menu di configurazione IO del RouterNode (vedere RouterNode: uscita digitale).
