RouterNode da aggiungere a WaveNet - WaveNet

Se si desidera utilizzare i RouterNode nella WaveNet, è necessario prima importare i RouterNode nella topologia WaveNet in WaveNet Manager.

Option

Situazione dell’applicazione

Find IP or USB router

Utilizzare questa opzione se sono stati collegati più RouterNode con interfaccia Ethernet alla stessa rete. Questi devono essere nella stessa sottorete, altrimenti utilizzare Add: IP or USB router.

Con questa opzione non è necessario determinare ogni IP e poi inserirlo manualmente.

Find Chip ID

Utilizzare questa opzione per aggiungere RouterNode senza interfaccia Ethernet (vedere Linee di trasmissione). I router senza interfaccia Ethernet non hanno un indirizzo IP e possono quindi essere trovati e aggiunti solo tramite l'ID Chip.

Add: IP or USB router

Utilizzare questa opzione se si desidera aggiungere alla rete un RouterNode con interfaccia Ethernet. È necessario conoscere l'indirizzo IP (statico / riservato) o l’hostname (DHCP).

Questi possono anche essere ubicati in un'altra sottorete.

Find IP or USB router

  1. RouterNode collegato alla rete.
  2. WaveNet Manager aperto tramite LSM (vedere Best Practice: Dal software LSM).
  1. Fare clic con il tasto destro del mouse sulla voce WaveNet_XX_X.
  2. La finestra Administration si apre.

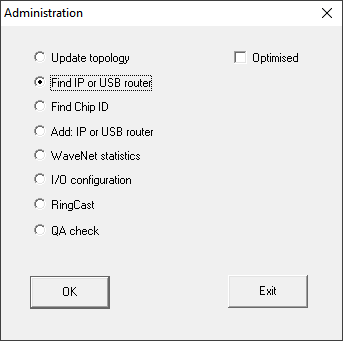

  3. Selezionare l’opzione Find IP or USB router.
  5. Fare clic sul pulsante OK.
  6. La finestra Administration si chiude.

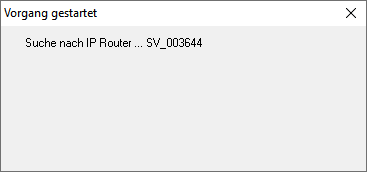

  7. La finestra Procedure started si apre temporaneamente.
  9. La finestra Use host names? si apre.
  11. Se il router è collegato tramite DHCP e si dispone di una risoluzione dei nomi funzionante nella rete, confermare con il tasto Sì per utilizzare gli hostname. Se il router è stato collegato tramite indirizzo IP statico, fare clic sul tasto No.
  12. La finestra Use host names? si chiude.

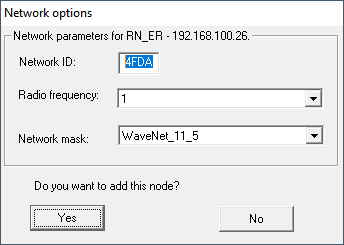

  13. La finestra Network options si apre.

  15. NOTA

    notice

    Impostazione dei parametri di rete

    Se si configura una nuova WaveNet e si aggiunge il primo RouterNode, è possibile impostare qui le opzioni di rete (vedere Indirizzamento e Canale radio). Dopo aver configurato la WaveNet, non è più possibile modificare queste impostazioni senza reimpostare i dispositivi WaveNet.

  16. Fare clic sul pulsante Sì.
  17. La finestra Network options si chiude.
  18. Fare clic sul pulsante Save.
  1. Il RouterNode viene aggiunto e mostrato in elenco. Tutti gli altri RouterNode non configurati vengono aggiunti automaticamente.

Find Chip ID

  1. RouterNode collegato alla rete.
  2. L’ID Chip del RouterNode ancora da configurare è noto.
  3. WaveNet Manager aperto.
  1. Fare clic con il tasto destro del mouse sulla voce WaveNet_XX_X.
  2. La finestra Administration si apre.
  3. Selezionare l’opzione Find Chip ID.
  5. Fare clic sul pulsante OK.
  6. La finestra Administration si chiude.
  7. La finestra Search for node si apre.
  8. Immettere l’ID Chip.
  9. Fare clic sul tasto Avvia.
  10. La finestra Search for node si chiude.
  11. La finestra Procedure started si apre temporaneamente.
  12. Aggiungere il RouterNode.
  13. Il RouterNode viene mostrato in elenco.
  14. Fare clic sul pulsante Save.
  1. Il RouterNode è stato aggiunto.

Add: IP or USB router

  1. RouterNode collegato alla rete.
  2. IP del RouterNode noto (vedere Determinazione e impostazione dell'indirizzo IP).
  3. WaveNet Manager aperto.
  1. Fare clic con il tasto destro del mouse sulla voce WaveNet_XX_X.
  2. La finestra Administration si apre.

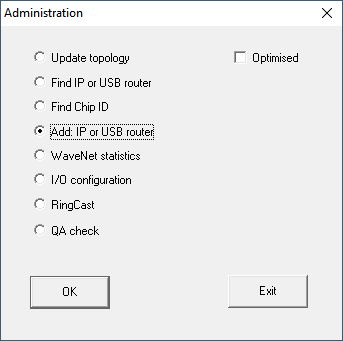

  3. Selezionare l’opzione Add: IP or USB router.
  5. Fare clic sul pulsante OK.
  6. La finestra Administration si chiude.
  7. La finestra Add: IP or USB Router si apre.
  9. Selezionare l’opzione IP address.
  10. Immettere l’indirizzo IP del proprio RouterNode.

  11. NOTA

    notice

    Intervallo IP

    È possibile specificare un intervallo di indirizzi IP. Ad esempio, se si utilizza da 192.168.100.XX a 192.168.100.YY, inserire il primo indirizzo IP del proprio intervallo (192.169.100.XX) e l'estensione dell'ultimo indirizzo IP (YY). Il WaveNet Manager aggiungerà quindi tutti i RouterNode che trova in questo intervallo.

  12. Fare clic sul pulsante OK.
  13. La finestra Add: IP or USB Router si chiude.
  14. La finestra Network options si apre.

  16. NOTA

    notice

    Impostazione dei parametri di rete

    Se si configura una nuova WaveNet e si aggiunge il primo RouterNode, è possibile impostare qui le opzioni di rete (vedere Indirizzamento e Canale radio). Dopo aver configurato la WaveNet, non è più possibile modificare queste impostazioni senza reimpostare i dispositivi WaveNet.

  17. Fare clic sul pulsante Sì.
  18. La finestra Network options si chiude.
  19. Fare clic sul pulsante Save.
  1. Il RouterNode viene aggiunto e mostrato in elenco.
