Creazione del RingCast - WaveNet

NOTA

notice

Ricalcolo del RingCast

Se si sostituisce o elimina un RouterNode nel RingCast oppure se si modifica la sua configurazione IO rilevante per il RingCast, il RingCast viene ricalcolato automaticamente dopo aver salvato le modifiche e confermato la richiesta.

  1. WaveNet Manager aperto tramite LSM (vedere Best Practice: Dal software LSM).
  2. RouterNode e LockNode collegati all’alimentazione elettrica.
  3. RouterNode e LockNode importati nella topologia WaveNet (vedere Trovare e aggiungere dispositivi).
  4. RouterNode per RingCast preparati (vedere Preparare RouterNode per RingCast).
  1. Fare clic con il tasto destro del mouse sulla voce WaveNet XX_X.

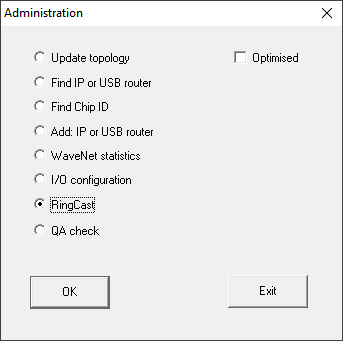

  2. La finestra Administration si apre.
  4. Selezionare l’opzione RingCast.
  5. Fare clic sul tasto OK.
  6. La finestra Administration si chiude.

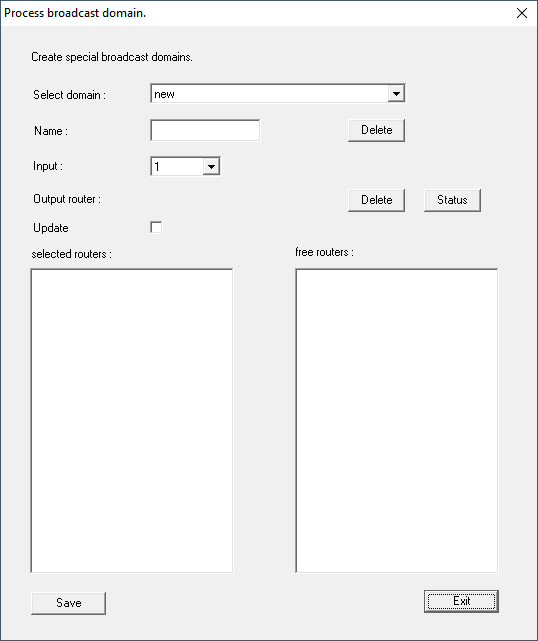

  7. La finestra Edit radio domains si apre.

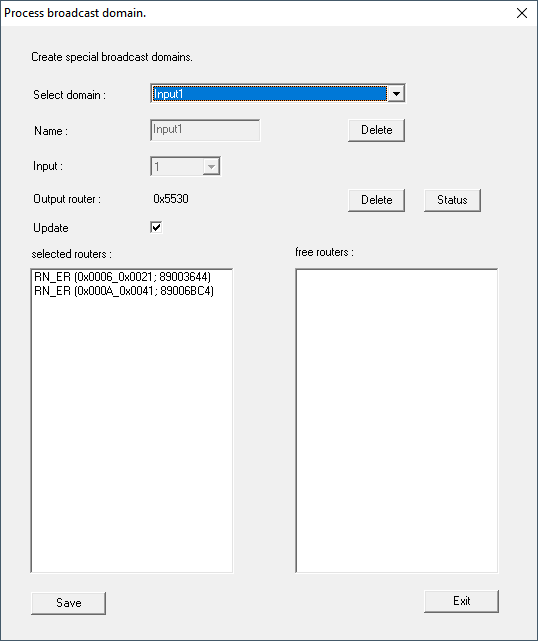

  9. Scegliere nel menu a discesa Select domain un ingresso, per il quale con Delay [s] il RingCast è stato selezionato.
  11. Nel campo selected routers vengono visualizzati tutti i RouterNode2, per cui sull’ingresso con Delay [s] la voce RingCast è stata selezionata (=domini).
  13. Fare clic sul tasto Save.
  14. Fare clic sul tasto Esci.
  15. La finestra Edit radio domains si chiude.

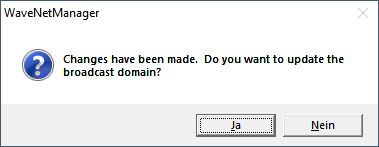

  16. La finestra WaveNetManager si apre.
  18. Fare clic sul tasto Sì.
  19. La finestra WaveNetManager si chiude.
  20. Le modifiche vengono aggiornate.
  1. Il RingCast viene creato ed è visibile nel WaveNet Manager dopo poco.

Salvare le nuove impostazioni e terminare il WaveNet Manager.
