Ajouter un LockNode au WaveNet - WaveNet

Si vous voulez utiliser des LockNode dans votre système WaveNet, vous devez d’abord importer les LockNode dans votre gestionnaire WaveNet. Les LockNode n’ont pas d’adresse IP et peuvent uniquement être trouvés au moyen de leur ID de puce. L’ID de puce figure directement sur le LockNode, sur l'autocollant fourni ou sur son emballage.

Plus tard, vous pourrez attribuer manuellement le LockNode à un autre RouterNode (voir Attribuer des LockNode à un autre RouterNode).

LockNode unique : Find Chip ID

  1. RouterNode connecté au réseau.
  2. Gestionnaire WaveNet ouvert par le biais du LSM (voir Meilleure pratique : À partir du logiciel LSM).
  3. LockNode intégré ou alimenté.
  4. LockNode à portée du système WaveNet.
  5. ID de puce du LockNode connue.
  1. Avec le bouton droit de la souris, cliquez sur l’entrée « WaveNet_xx_x ».
  2. La fenêtre Administration s’ouvre.

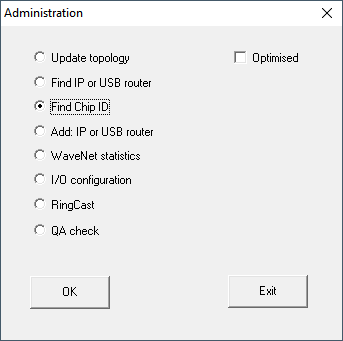

  3. Sélectionnez l’option Find Chip ID.
  5. Cliquez sur le bouton OK.
  6. La fenêtre Administration se ferme.
  7. La fenêtre Search for node s’ouvre.
  9. Saisissez l’ID de puce.
  10. Cliquez sur le bouton Démarrer.
  11. La fenêtre Search for node se ferme.
  12. Le gestionnaire WaveNet recherche les ID de puce accessibles.

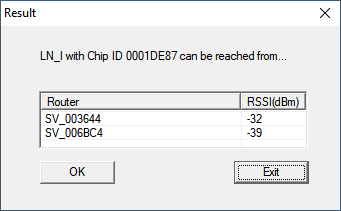

  13. La fenêtre Résultat s’ouvre. Une liste des RouterNode ayant accès au LockNode s’affiche.
  15. Sélectionnez le RouterNode que vous voulez relier au LockNode.

  16. NOTE

    notice

    Contrôler l’intensité du signal

    La force du signal dans le gestionnaire WaveNet doit être comprise entre 0 dBm et -70 dBm.

    Si la force du signal est comprise entre -75 dBm et -90 dBm, la connexion et la communication entre les appareils peuvent devenir lentes ou interrompues, ce qui entraîne également une consommation d'énergie plus élevée.

    1. Sélectionnez le RouterNode ayant la meilleure intensité de signal.
    2. Si aucun RouterNode n’a une intensité de signal suffisante, rapprochez un RouterNode du LockNode (voir Améliorer la qualité du signal).
  17. Cliquez sur le bouton OK.
  18. La fenêtre Résultat se ferme.
  19. La fenêtre Procedure started s’ouvre temporairement.
  20. Cliquez sur le bouton Save.
  1. Le LockNode est importé et associé au RouterNode sélectionné.

Les LockNode s’affichent dans la topologie WaveNet sous le RouterNode auquel ils sont associés.

Plusieurs LockNode : Recherche par RouterNode

Vous pouvez faire une recherche des LockNode accessibles avec un RouterNode, puis dans la liste des LockNode, sélectionner les LockNode que vous voulez attribuer à ce RouterNode.

  1. Gestionnaire WaveNet ouvert par le biais du LSM (voir Meilleure pratique : À partir du logiciel LSM).
  2. RouterNode et LockNode raccordés à l’alimentation en tension.
  3. RouterNode reliés au système WaveNet (pour les tests voir Tester l’accessibilité (WaveNet)).
  1. Avec le bouton droit de la souris, cliquez sur l’entrée du RouterNode à partir duquel vous voulez rechercher de nouveaux LockNode.
  2. La fenêtre Administration s’ouvre.

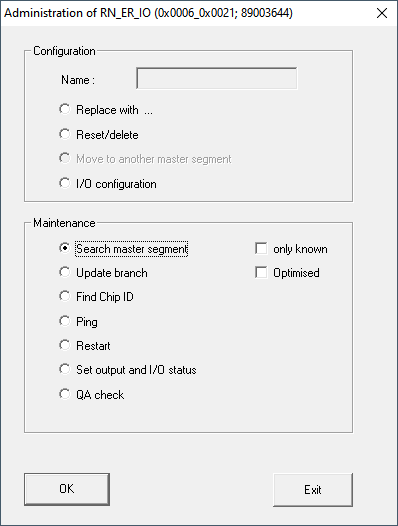

  4. Dans la zone Maintenance, sélectionnez l’option Search master segment.
  5. Vérifiez que la case only known est désactivée.
  6. Cliquez sur le bouton OK.
  7. La fenêtre Administration se ferme.
  8. La fenêtre WaveNetManager s’ouvre.

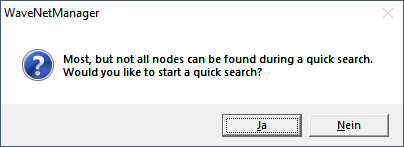

  10. Cliquez sur le bouton Oui (processus de recherche rapide) ou No (processus de recherche normal).

  11. NOTE

    notice

    Processus de recherche rapide

    Si vous exécutez un processus de recherche rapide, le RouterNode envoie une seule diffusion. Si vous exécutez un processus de recherche normal, le RouterNode envoie un total de six diffusions. Le processus de recherche rapide est plus rapide, mais le processus de recherche normal est plus complet et trouve également des LockNode non atteints par le processus de recherche rapide.

  12. La fenêtre WaveNetManager se ferme.

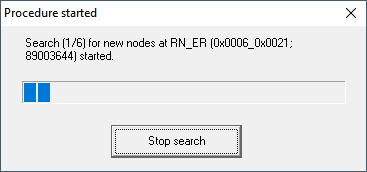

  13. La fenêtre Procedure started s’ouvre temporairement.

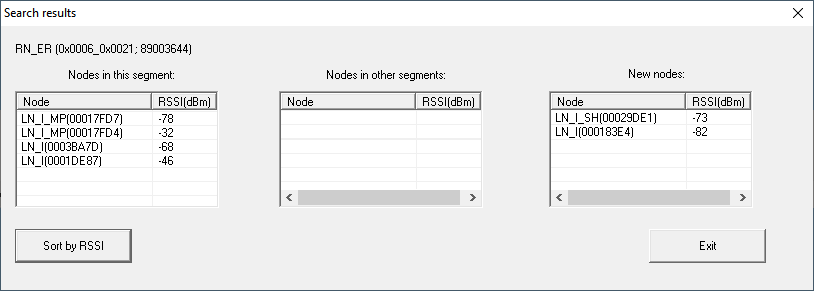

  15. La fenêtre Search results s’ouvre.

Voici un tableau récapitulatif des LockNode trouvés par le RouterNode lors de la recherche. Ce tableau comporte trois colonnes :

Nœuds de ce segment

Nœuds d’autres segments

Nouveaux nœuds

Ces LockNode se trouvent dans la topologie WaveNet et sont déjà rattachés au RouterNode.

Ces LockNode se trouvent dans la topologie WaveNet et sont déjà rattachés à un autre RouterNode.

Ces RouterNode ne sont pas configurés et ne se trouvent dans aucune topologie.

Chaque colonne est subdivisée en deux :

Nœuds

RSSI

Nom du LockNode

Intensité du signal de connexion du LockNode au RouterNode qui effectue la recherche

Unité de l’intensité de signal

Le gestionnaire WaveNet indique l’intensité du signal sous forme d’une valeur RSSI (Received Signal Strength) en dBm. Cette valeur est :

  • Logarithmique : Dans la pratique, une amélioration de 10 dBm correspond à un doublement de l’intensité du signal.
  • Négative : La valeur optimale théorique est de 0 dBm et n’est possible que pour les connexions câblées. Plus la valeur est proche de 0 dBm (c’est-à-dire, plus le nombre est petit), meilleure est la réception.
  1. Marquez les LockNode de la colonne de droite (Nouveaux nœuds) que vous voulez attribuer au RouterNode.
  2. Glissez-déposez les LockNode dans la colonne de gauche (Nœuds de ce segment) pour les attribuer au RouterNode actuel (avec lequel vous avez effectué la recherche).
  3. Les LockNode sont attribués au RouterNode actuel.

  4. NOTE

    notice

    Durée de l’attribution

    Si vous réattribuez des LockNode, le gestionnaire WaveNet communique avec les LockNode afin de transmettre la configuration et de contrôler le LockNode. Ce contrôle dure quelques secondes.

  5. Le cas échéant, confirmez la configuration E/S du LockNode en cliquant sur le bouton OK (vous pouvez modifier à tout moment la connexion E/S, voir Configuration E/S et fonctions de protection).
  1. Le LockNode est importé et associé au RouterNode sélectionné.

Les LockNode s’affichent dans la topologie WaveNet sous le RouterNode auquel ils sont associés.
