Contrôler la qualité du signal - WaveNet

ATTENTION

Intensité de signal recommandée

La force du signal dans le gestionnaire WaveNet devrait être comprise entre 0 dBm et ‑70 dBm. Si la force du signal est insuffisante, la connexion et la communication entre les appareils peuvent devenir lentes ou interrompues, et la consommation d'énergie sera également plus élevée.

  1. Si la force du signal est comprise entre -75 dBm et -90 dBm, il peut y avoir des fonctionnalités limitées. Améliorez la qualité du signal (voir Améliorer la qualité du signal).

Unité de l’intensité de signal

Le gestionnaire WaveNet indique l’intensité du signal sous forme d’une valeur RSSI (Received Signal Strength) en dBm. Cette valeur est :

  • Logarithmique : Dans la pratique, une amélioration de 10 dBm correspond à un doublement de l’intensité du signal.
  • Négative : La valeur optimale théorique est de 0 dBm et n’est possible que pour les connexions câblées. Plus la valeur est proche de 0 dBm (c’est-à-dire, plus le nombre est petit), meilleure est la réception.

RouterNode unique

  1. Gestionnaire WaveNet ouvert par le biais du LSM (voir Meilleure pratique : À partir du logiciel LSM).
  2. RouterNode et LockNode reliés au système WaveNet (voir Trouver et ajouter des appareils).
  1. Avec le bouton droit de la souris, cliquez sur l’entrée du RouterNode dont vous voulez contrôler la qualité du signal qui le connecte à son LockNode.

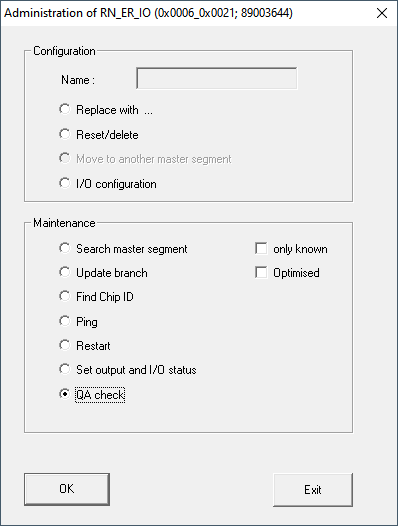

  2. La fenêtre Administration s’ouvre.
  4. Sélectionnez l’option QA check.
  5. Cliquez sur le bouton OK.
  6. La fenêtre Administration se ferme.

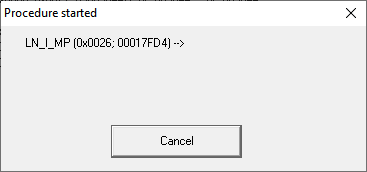

  7. La fenêtre Procedure started s’ouvre temporairement.
  1. Dans la vue d’ensemble, la valeur RSSI est actualisée pour le RouterNode correspondant.

Plusieurs RouterNode

  1. Gestionnaire WaveNet ouvert.
  2. RouterNode et LockNode reliés au système WaveNet.
  1. Avec le bouton droit de la souris, cliquez sur l’entrée « WaveNet_xx_x ».

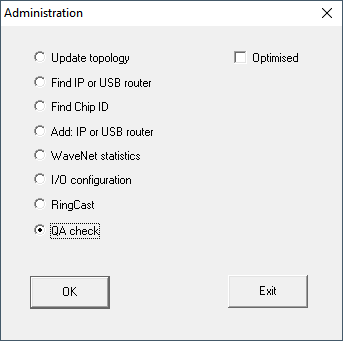

  2. La fenêtre Administration s’ouvre.
  4. Sélectionnez l’option QA check.
  5. Cliquez sur le bouton OK.
  6. La fenêtre Administration se ferme.
  7. La fenêtre Select CN/RN s’ouvre. Une liste des RouterNode de votre système WaveNet s’affiche.
  9. Marquez tous les RouterNode souhaités ou cochez la case all.
  10. Cliquez sur le bouton OK.
  11. La fenêtre Select CN/RN se ferme.
  12. La fenêtre Procedure started s’ouvre temporairement.
  1. Dans la vue d’ensemble, la valeur RSSI est actualisée pour les RouterNode correspondants.
