WaveNet - WaveNet

L'importation de la topologie WaveNet supprime également les LockNode réinitialisés du LSM.

Les segments des RouterNode et CentralNode/RouterNode dotés d’une connexion Ethernet sont conservés. Vous devrez les supprimer par la suite :

  1. Supprimer des RouterNode du nœud de communication ou les raccordements locaux
  2. Retirer des segments

Modifier les nœuds de communication

Procédez de la même manière que pour les raccordements locaux (si vous n’utilisez aucun serveur CommNode).

  1. RouterNode et LockNode réinitialisés dans le gestionnaire WaveNet (voir Meilleure pratique : Réinitialisation avec le gestionnaire WaveNet et Meilleure pratique : Réinitialiser les RouterNode dans le gestionnaire WaveNet).
  2. Topologie WaveNet importée.
  3. LSM ouvert.
  1. Dans Réseau, sélectionnez l’entrée Noeuds de communication.
  3. La vue d’ensemble des nœuds de communication s'ouvre.

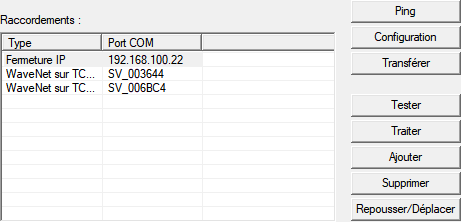

  4. Utilisez au besoin les boutons , , et pour sélectionner les nœuds de communication utilisés pour le WaveNet.
  5. La vue d’ensemble ne présente pas les entrées supprimées de vos RouterNode.
  7. Sélectionnez vos RouterNode.
  8. Cliquez sur le bouton Supprimer.

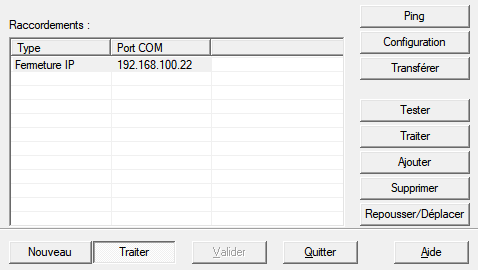

  9. Les RouterNode sont supprimés de la liste.
  11. Cliquez sur le bouton Accepter.

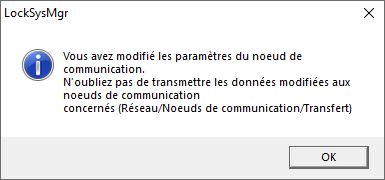

  12. La fenêtre LockSysMgr s’ouvre.
  14. Cliquez sur le bouton OK.
  15. La fenêtre LockSysMgr se ferme.
  16. Cliquez sur le bouton Configuration.
  17. Cliquez sur le bouton OK.
  18. Rückfrage zum knotenspezifischen Speicherort s’ouvre.
  19. Cliquez sur le bouton No.
  20. Rückfrage zum knotenspezifischen Speicherort se ferme.
  21. Bestätigungsmeldung s’ouvre.
  22. Cliquez sur le bouton OK.
  23. Bestätigungsmeldung se ferme.
  24. Cliquez sur le bouton Transférer.
  25. Les données sont transmises au nœud de communication.
  26. Bestätigungsmeldung s’ouvre.
  27. Cliquez sur le bouton OK.
  28. Bestätigungsmeldung se ferme.

Retirer des segments

  1. RouterNode et LockNode réinitialisés dans le gestionnaire WaveNet (voir Meilleure pratique : Réinitialisation avec le gestionnaire WaveNet et Meilleure pratique : Réinitialiser les RouterNode dans le gestionnaire WaveNet).
  2. Topologie WaveNet importée.
  3. RouterNode supprimés du nœud de communication ou des raccordements locaux.
  4. LSM ouvert.
  1. Dans Réseau, sélectionnez l’entrée Gérer WaveNet.

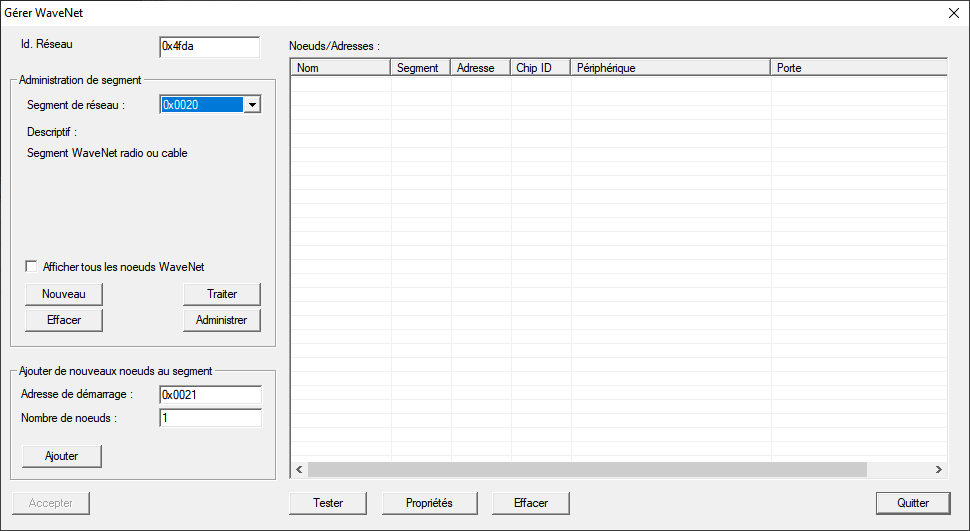

  3. La fenêtre Gérer WaveNet s’ouvre.
  5. Dans le menu déroulant Segment de réseau, sélectionnez votre segment de réseau.
    Vous reconnaîtrez le segment à l'absence désormais d'entrées dans le tableau.
  7. Dans la zone Administration de segment, cliquez sur le bouton Effacer.

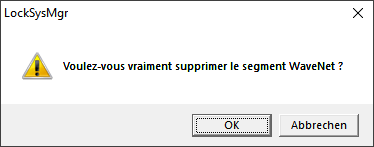

  8. La fenêtre LockSysMgr s’ouvre.
  10. Cliquez sur le bouton OK.
  11. La fenêtre LockSysMgr se ferme.
  12. Cliquez sur le bouton Accepter.
  13. Le segment est supprimé.
