RouterNode : entrée numérique - WaveNet

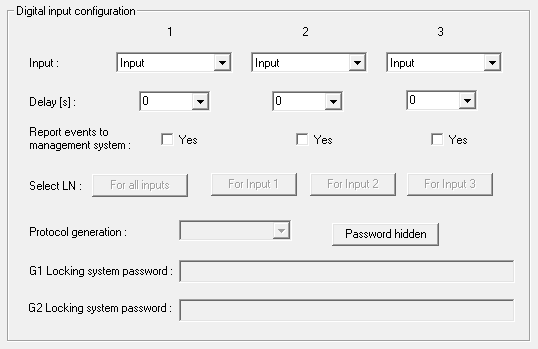

Dans le menu déroulant , vous pouvez définir comment les LockNode du RouterNode doivent réagir au signal correspondant à l’entrée de chaque RouterNode. (=La tension présente est supérieure à la tension de référence).
Tensions de référence (RN et RN2) | |
|---|---|
<0,9 VCC | LOW (aucun signal) |
>2,1 VCC | HIGH (signal) |
Input | Entrée standard. Le RouterNode ne réagit pas au signal entrant. Vous pouvez cependant transmettre les changements de signaux au LSM. |
Block lock | Si un signal est présent à l'entrée (événement d'entrée, changement de niveau faible à élevé), le RouterNode envoie une diffusion à tous les LockNode. Vous pouvez définir si les LockNode doivent réagir à la diffusion (voir LockNode). Les LockNode désactivent ensuite les fermetures auxquelles ils sont intégrés pour la durée de l'événement d'entrée. Les fermetures ne réagissent plus aux supports d’identification autorisés, aucun accès n’est possible. Lorsque le signal ne parvient plus (=fin de l’événement entrant, changement de niveau d’élevé à faible), les fermetures sont réactivées. Si vous créez un signal par le biais d’une installation de détection des effractions pendant la mise au point d’une entrée, vous pouvez ainsi désactiver les fermetures de l’enveloppe extérieure du bâtiment pendant la durée de la mise au point (et éviter ainsi le déclenchement accidentel du système d’alarme). Vous pouvez également définir librement les fermetures à désactiver. Pour les sorties (voir RouterNode : sortie numérique), vous pouvez renvoyer une confirmation de la bonne désactivation des installations de détection des effractions. L’utilisation de cette fonction n’est pas conforme aux exigences de la classe VdS. |
Amok function | Similaire à la fonction de maillon bloqué : Si un signal est présent à l'entrée (changement de niveau faible à élevé), le RouterNode envoie une diffusion à tous les LockNode. Vous pouvez définir si les LockNode doivent réagir à la diffusion (voir LockNode). Cette diffusion désactive les fermetures dans lesquelles sont intégrés les LockNode. Elles rejettent ensuite tous les supports d'identification (y compris ceux normalement autorisés). L'accès unique n'est possible qu'avec des supports d'identification spéciaux (niveau rouge). À la différence de la fonction de maillon bloqué, les fermetures restent désactivées même après la fin de l’événement entrant. Vous devez réactiver explicitement les fermetures avec un ordre d’activation :
Si vous connectez un bouton d’urgence à une entrée (voir Entrée (bouton)) et que vous le reliez à une fonction attaques, vous pouvez bloquer toutes les fermetures accessibles avec ce bouton d’urgence et empêcher l’accès aux pièces (ainsi que la sortie des pièces dans le cas des cylindres à rotation libre), jusqu’à leur réactivation explicite. |
Emergency release | Contraire de la fonction attaques : Si un signal est présent à l'entrée (changement de niveau faible à élevé), le RouterNode envoie une diffusion à tous les LockNode. Vous pouvez définir si les LockNode doivent réagir à la diffusion (voir LockNode). Cette diffusion engage de façon continue toutes les fermetures dans lesquelles les LockNode sont intégrés. Les fermetures restent engagées même après la fin de l’événement entrant. Pour mettre fin au déblocage d’urgence des fermetures, vous devez envoyer une commande d’ouverture à distance (les fermetures se désengagent immédiatement après l’arrivée de la commande d’ouverture à distance) :
Si vous créez un signal d’entrée associé à une installation de détection des incendies (voir Exemples d’utilisation), cela vous permet d’ouvrir toutes les fermetures pour laisser entrer les secouristes. |
Remote opening | Si un signal est présent à l'entrée (changement de niveau faible à élevé), le RouterNode envoie une diffusion à tous les LockNode. Vous pouvez définir si les LockNode doivent réagir à la diffusion (voir LockNode). Cette diffusion permet l’ouverture à distance des fermetures accouplées pendant la durée d’impulsion définie dans le LSM (ouverture à impulsion). Cela s'applique également aux fermetures en mode FlipFlop. |
Activation | Si un signal est présent à l'entrée (changement de niveau faible à élevé), le RouterNode envoie une diffusion à tous les LockNode. Vous pouvez définir si les LockNode doivent réagir à la diffusion (voir LockNode). Cette diffusion active les fermetures dans lesquelles les LockNode sont intégrés. Vous pouvez ensuite réutiliser les fermetures préalablement désactivées. Cette réaction fonctionne uniquement avec les RouterNode d'E/S de type RN2 à partir de la version 40.8 du firmware associés à la version 2.6.6 du gestionnaire WaveNet ou une version ultérieure. |
NOTE
Ouverture d’urgence permanente
Un incendie peut endommager le câble d'entrée ou une autre pièce. Les fermetures seraient alors fermées, alors qu'il y a un incendie. Des personnes pourraient être enfermées dans la zone d'incendie et les équipes de secours pourraient être empêchées d'entrer.
Par conséquent, toutes les fermetures restent à l'état d'ouverture d'urgence (et donc peuvent être franchies) jusqu'à ce qu'un ordre d'ouverture à distance explicite ferme à nouveau les fermetures.
Si vous définissez une réaction à un événement, vous devez fournir des informations complémentaires.
- Sélectionnez les LockNode qui doivent réagir.
- Indiquez la génération du protocole (G1, G1+G2, G2) telle qu'elle est saisie dans les paramètres du système de fermeture.
- Indiquez le mot de passe du système de fermeture.
Un signal correspondant à une entrée est un événement entrant pouvant également être activé par le relais intégré, voir dans RouterNode : sortie numérique. Lorsque le RouterNode réagit à l’événement entrant et envoie par exemple une diffusion, cela peut servir de confirmation pour enclencher le relais.
Dans le menu déroulant , vous pouvez définir la durée pendant laquelle le RouterNode doit attendre avant que l’entrée correspondante ne réagisse à un événement.
0 s | Entrée standard. L’entrée réagit immédiatement à un événement. |
8 s | L’entrée réagit à un événement au bout de 8 secondes. |
16 s | L’entrée réagit à un événement au bout de 16 secondes. |
24 s | L’entrée réagit à un événement au bout de 24 secondes. |
32 s | L’entrée réagit à un événement au bout de 32 secondes. |
RingCast | Un événement à l’entrée déclenche un RingCast (voir RingCast). |
Transmettre les événements déclencheurs au LSM
Avec la case
Report events to management system, vous pouvez définir si les signaux (événements d’entrée) correspondant aux différentes entrées doivent être transmis au LSM. Dans le LSM, vous pouvez (également) réagir à ces événements dans le gestionnaire d’événements.
Tous les événements ne sont pas transmis (voir le tableau) :
Réaction | Signaux pouvant être transmis (événements) |
|---|---|
|
|
|
|
Seuls les événements suscitant les réactions Input ou Block lock sont transmis au LSM. Les autres événements ne sont pas transmis au LSM.
Sélectionner les LockNode pour la réaction
Avec le bouton Select LN, vous pouvez définir quels LockNode doivent exécuter la réaction définie. En ce qui concerne le paramétrage, deux possibilités s’offrent à vous :
Configurations (différentes) des différentes entrées du RouterNode | Configuration identique de toutes les entrées du RouterNode |
|---|---|
Cliquez sur le bouton de l’entrée concernée (pour l’entrée 1, 2 ou 3). La fenêtre de l’entrée s’ouvre. Sélectionnez les LockNode qui doivent réagir aux événements de cette entrée. Procédez de même avec les autres entrées. Les LockNode sélectionnés ici réagissent à tous les événements de cette entrée. Ils réagissent de la manière que vous avez définie pour cette entrée. | Cliquez sur le bouton For all inputs et sélectionnez les LockNode. Les LockNode sélectionnés ici réagissent à tous les événements des entrées. Ils réagissent de la manière que vous avez définie pour l’entrée concernée. |
L'exemple suivant illustre le comportement obtenu avec chaque réglage :
Les événements des entrées 1 et 2 obtiennent la réaction Remote opening.
Exemple pour les réglages | ||||
|---|---|---|---|---|
Toutes les entrées | Entrée 1 | Entrée 2 | Entrée 3 | |
LockNode 1 | ✔ | |||
LockNode 2 | ✔ | |||
Le LockNode 1 réagit à tous les événements. Le LockNode 2 réagit uniquement aux événements de l’entrée 1. Autrement dit : Lorsque la touche de l’entrée 1 est actionnée, toutes les fermetures reçoivent une commande d’ouverture à distance. Si la touche de l’entrée 2 est actionnée, seule la fermeture associée au LockNode 1 reçoit une commande d’ouverture à distance. | ||||
Vous pouvez aussi définir directement dans les LockNode si les LockNode doivent exécuter les réactions (voir LockNode).
Dans le menu déroulant , indiquez la génération de protocole du système de fermeture.
Les LockNode sont reliés aux fermetures avec le mot de passe du système de fermeture. Indiquez donc votre mot de passe pour le système de fermeture.
Cliquez sur le bouton Password hidden pour que votre mot de passe ne s’affiche pas en clair lors de la saisie.
