MIFARE DESFire (nouvelle carte/carte vide) - AXM Classic

  • Type de carte: MIFARE Classic ou DESFire
  • Configuration: Modèle de carte (voir Modèles de carte)
  • Le modèle de carte détermine :
    • Mémoire requise: Quantité de mémoire libre qui doit être disponible sur la carte.
    • ID des fermetures: Affiche le nombre d'ID de fermeture possibles pour cette carte. AXM Classic affecte automatiquement les ID de verrou. Les ID 0-127 sont réservés aux fonctions internes.
    • Pour obtenir des informations générales, voir Cartes et ID des fermetures.
    • Passages dans le compte rendu: Indique le nombre d'entrées qui peuvent être écrites dans la liste de passages de cette carte. Uniquement pour les modèles AV (Audit trail & Virtual network).
    • Réseau virtuel: Indique si un réseau virtuel est possible. Uniquement pour les modèles AV.

Pour MIFARE DESFire, les données suivantes sont en outre déterminées :

  • App-ID : ID d'appli dans lequel sont enregistrées les données de votre plan de fermeture.
  • CryptoMode : Procédure de chiffrement pour les données de votre système de fermeture (chiffrement des contenus de votre ID d'appli - Recommandation : AES)
  • PiccCryptoMode : Procédure générale de chiffrement (chiffrement de l'ensemble de la carte - Recommandation : AES)
  • PiccMasterKey : Clé qui protège la carte contre un formatage complet.
  1. Type de carte : MIFARE DESFire
  1. Lisez la carte ou consultez la fiche technique.
  2. Le rapport complet est affiché.
  3. Déterminez la quantité de mémoire disponible (section # Memory information).

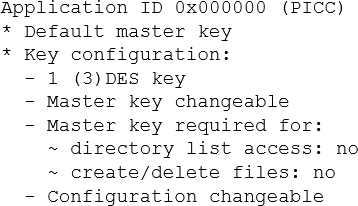

  5. Pour les nouvelles cartes/cartes vides, seul l'AppID 0 est occupé :

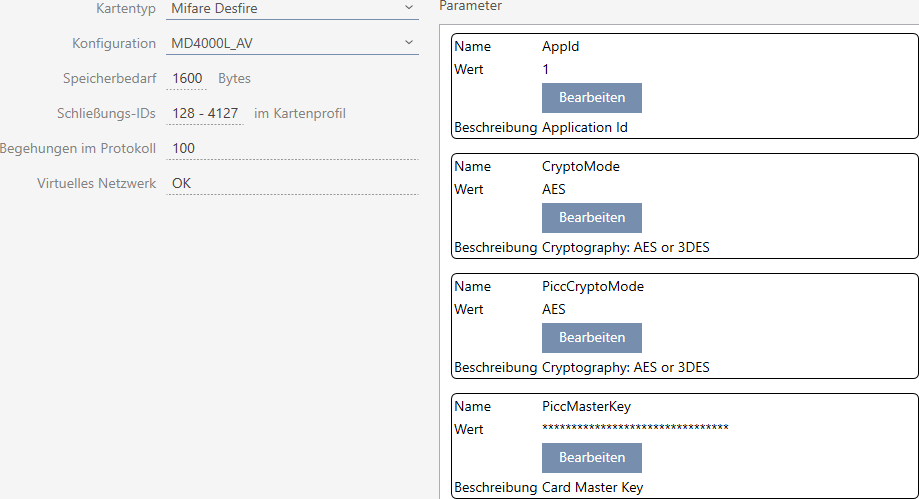

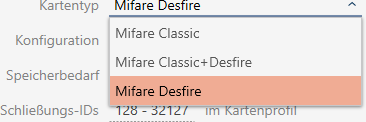

  7. Dans le menu déroulant Type de carte , sélectionnez l'entrée Mifare Desfire.
  9. Demandez-vous si vous avez besoin d'une liste de passages ou d'un réseau virtuel pour vos cartes.
  10. Si oui : Vous avez besoin d’un modèle AV (= Audit trail & Virtual network).
  11. Déterminez la configuration de carte maximale pouvant tenir dans la quantité de mémoire disponible (voir Modèles de carte - Exemple pour AV : MD4000L_AV avec 1600 octets).
  12. Dans le menu déroulant Configuration , sélectionnez la configuration que vous venez de désenregistrer (exemple : MD4000L_AV).

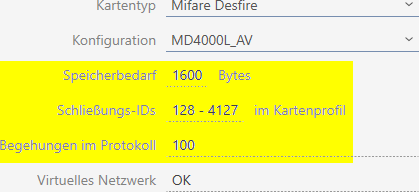

  14. Mémoire requise indique la quantité de mémoire nécessaire sur la carte.
  15. ID des fermetures indique le nombre d'ID de fermeture possibles pour cette carte (AXM Classic affecte automatiquement les ID de verrou. Les ID 0-127 sont réservés aux fonctions internes. Pour obtenir des informations générales, voir Cartes et ID des fermetures.
  16. Passages dans le compte rendu indique le nombre d'entrées possibles dans la liste de passages (uniquement pour les modèles AV).
  18. Le nombre d'entrées pour les fermetures dans la matrice se limite au nombre d'ID de fermetures possibles. Les fermetures peuvent également utiliser plusieurs entrées, par exemple Digital Cylinder AX.
  19. La liste de passages est écrasée par roulement. Elle n'est donc pas limitée.
  20. Un réseau virtuel est possible.

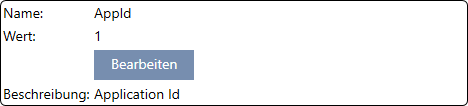

  21. Au niveau des paramètres à côté d’AppId, cliquez sur le bouton Modifier.

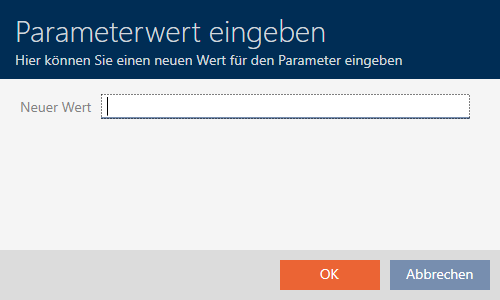

  23. La fenêtre Saisir la valeur du paramètre s'ouvre.
  25. Dans le champ Nouvelle valeur , saisissez un ID d'appli (système décimal) ou conservez la valeur par défaut 1.
  26. Cliquez sur le bouton OK.
  27. La fenêtre Saisir la valeur du paramètre se ferme.

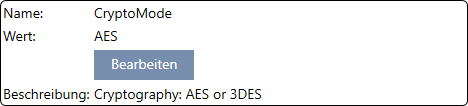

  28. Au niveau des paramètres à côté de CryptoMode, cliquez sur le bouton Modifier.
  30. La fenêtre Saisir la valeur du paramètre s'ouvre.

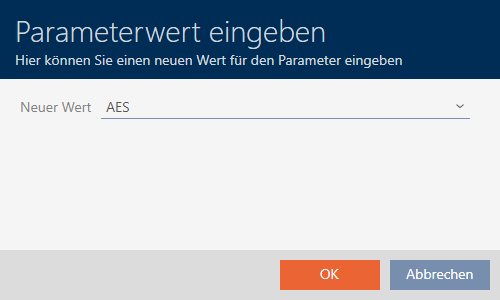

  32. Dans le menu déroulant Nouvelle valeur , sélectionnez l’entrée AES.
  33. Cliquez sur le bouton OK.
  34. La fenêtre Saisir la valeur du paramètre se ferme.

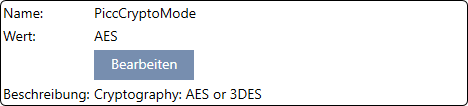

  35. Au niveau des paramètres à côté de PiccCryptoMode, cliquez sur le bouton Modifier.
  37. La fenêtre Saisir la valeur du paramètre s'ouvre.
  39. Dans le menu déroulant Nouvelle valeur , sélectionnez l’entrée AES.
  40. Cliquez sur le bouton OK.
  41. La fenêtre Saisir la valeur du paramètre se ferme.

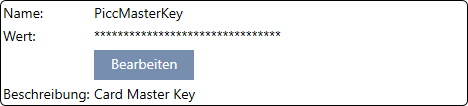

  42. Ne modifiez la PiccMasterKey que si le fabricant ne lui a pas laissé une valeur par défaut.
  44. Votre AXM Classic calcule d’elle-même la PiccMasterKey qui convient. Si vous indiquez une PiccMasterKey, la AXM Classic utilise uniquement celle-ci et n’en détermine aucune.
  46. Cliquez sur le bouton Enregistrer.
  47. La fenêtre Système de fermeture se ferme.
  1. Configuration de carte enregistrée.

NOTE

notice

PiccMasterKey identique dans l’ensemble du plan de fermeture

Au sein d'un plan de fermeture, la même PiccMasterKey doit être utilisée pour toutes les cartes.
