MIFARE DESFire (nytt/tomt kort) - AXM Classic

  • Korttyp:: MIFARE Classic eller DESFire
  • Konfiguration: Kortmall (se Kortmallar)
  • Kortmallen styr:
    • Utrymmesbehov: Måste finnas ledigt utrymme på kortet.
    • Lås-ID:n: Visar antalet möjliga lås-ID:n för detta kort. AXM Classic tilldelar lås-ID:n automatiskt, där LID 0–127 är reserverade för interna funktioner.
    • Bakgrundsinformation finns i Kort och lås-ID:n.
    • Beträdelser i loggen: Visar antal poster som kan skrivas till beträdelselistan på det här kortet. Endast för AV-mallar (Audit trail & Virtual network).
    • Virtuellt nätverk: Visar om ett virtuellt nätverk är möjligt. Endast för AV-mallar.

För MIFARE DESFire fastställs dessutom:

  • App-ID: App-ID där data från låssystemet sparas.
  • CryptoMode: Krypteringsförfarande för data i låssystemet (kryptering av innehållet i App-ID – rekommendation: AES)
  • PiccCryptoMode: Generellt krypteringsförfarande (kryptering av hela kortet – rekommendation: AES)
  • PiccMasterKey: Nyckel som skyddar kortet mot fullständig formatering.
  1. Korttyp: MIFARE DESFire
  1. Avläs kortet eller läs databladet.
  2. Full Report visas.
  3. Fastställ det tillgängliga lagringsutrymmet (avsnitt # Memory information).
  5. Hos nya/tomma kort är bara App-ID 0 upptaget:

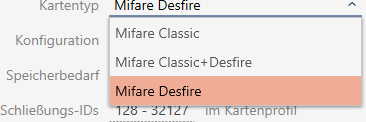

  7. I listrutan Korttyp: väljer du posten Mifare Desfire.
  9. Fundera på om du behöver en beträdelselista eller ett virtuellt nätverk för dina kort.
  10. Om ja: Du behöver en AV-mall (= Audit trail och Virtual network).
  11. Fastställ den största kortkonfiguration som passar till det tillgängliga lagringsutrymmet (se Kortmallar – exempel för AV: MD4000L_AV med 1600 byte).
  12. I listrutan Konfiguration väljer du den just fastställda konfigurationen (exempel: MD4000L_AV).

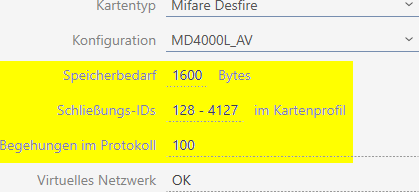

  14. Utrymmesbehov visar lagringsbehovet på kortet.
  15. Lås-ID:n visar antalet möjliga lås-ID:n för detta kort (AXM Classic tilldelar lås-ID:n automatiskt, där LID 0–127 är reserverade för interna funktioner). Bakgrundsinformation finns i Kort och lås-ID:n.
  16. Beträdelser i loggen visar antalet möjliga poster i beträdelselistan (endast för AV-mallar).
  18. Antalet poster för lås i matrisen begränsas till antalet möjliga lås-ID:n. Därvid kan lås även förbruka fler än en post, t.ex. friroterande Digital Cylinder AX.
  19. Beträdelselistan skrivs över löpande och är alltså inte begränsad.
  20. Virtuellt nätverk är möjligt.

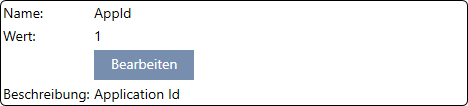

  21. I parametrarna bredvid App-ID klickar du på knappen Redigera.

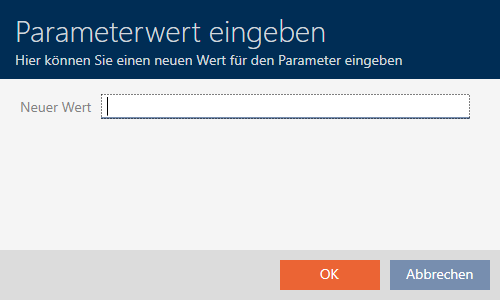

  23. Fönstret Ange parametervärde öppnas.
  25. I fältet Nytt värde anger du ett app-ID (decimalsystem) eller använder standardvärdet 1.
  26. Klicka på knappen OK.
  27. Fönstret Ange parametervärde stängs.

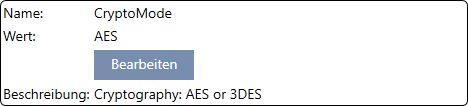

  28. I parametrarna bredvid CryptoMode klickar du på knappen Redigera.
  30. Fönstret Ange parametervärde öppnas.

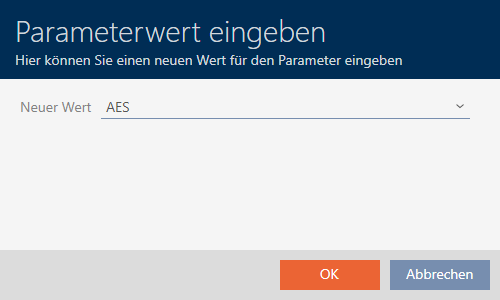

  32. I listrutan Nytt värde väljer du posten AES.
  33. Klicka på knappen OK.
  34. Fönstret Ange parametervärde stängs.

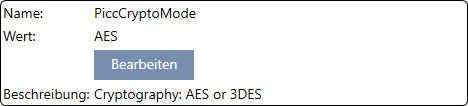

  35. I parametrarna bredvid PiccCryptoMode klickar du på knappen Redigera.
  37. Fönstret Ange parametervärde öppnas.
  39. I listrutan Nytt värde väljer du posten AES.
  40. Klicka på knappen OK.
  41. Fönstret Ange parametervärde stängs.

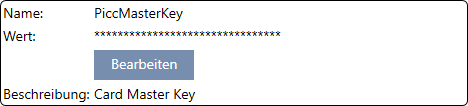

  42. Redigera PiccMasterKey enbart om tillverkaren inte har ställt in posten till ett standardvärde.
  44. I AXM Classic fastställs en passande PiccMasterKey automatiskt. Om du anger en PiccMasterKey kommer AXM Classic att använda den och inte fastställa någon annan.
  46. Klicka på knappen Skapa.
  47. Fönstret Låssystem stängs.
  1. Kortkonfiguration sparad.

INFO

notice

PiccMasterKey är densamma i hela låssystemet

Inom ett låssystem måste samma PiccMasterKey användas för alla kort.
