MIFARE DESFire (neue/leere Karte) - AXM Classic

  • Kartentyp: MIFARE Classic oder DESFire
  • Konfiguration: Kartentemplate (siehe Kartentemplates)
  • Das Kartentemplate bestimmt über:
    • Speicherbedarf: Muss an freiem Speicherplatz auf der Karte zur Verfügung stehen.
    • Schließungs-IDs: Zeigt die Anzahl möglicher Schließungs-IDs für diese Karte an. AXM Classic ordnet Lock-IDs automatisch zu, dabei werden LID 0-127 für interne Funktionen reserviert.
    • Hintergrundinformationen siehe Karten und Schließungs-IDs.
    • Begehungen im Protokoll: Zeigt die Anzahl an Einträgen, die in die Begehungsliste dieser Karte geschrieben werden können. Nur für AV-Templates (Audit trail & Virtual network).
    • Virtuelles Netzwerk: Zeigt an, ob ein virtuelles Netzwerk möglich ist. Nur für AV-Templates.

Für MIFARE DESFire werden außerdem ermittelt:

  • App-ID: App-ID, in der die Daten Ihrer Schließanlage gespeichert werden.
  • CryptoMode: Verschlüsselungsverfahren für die Daten Ihrer Schließanlage (Verschlüsselung der Inhalte Ihrer App-ID - Empfehlung: AES)
  • PiccCryptoMode: Generelles Verschlüsselungsverfahren (Verschlüsselung der gesamten Karte - Empfehlung: AES)
  • PiccMasterKey: Schlüssel, der die Karte vor vollständiger Formatierung schützt.
  1. Kartentyp: MIFARE DESFire
  1. Lesen Sie die Karte aus oder konsultieren Sie das Datenblatt.
  2. Full Report wird angezeigt.
  3. Ermitteln Sie den verfügbaren Speicherplatz (Abschnitt # Memory information).
  5. Bei neuen/leeren Karten ist nur die AppID 0 belegt:

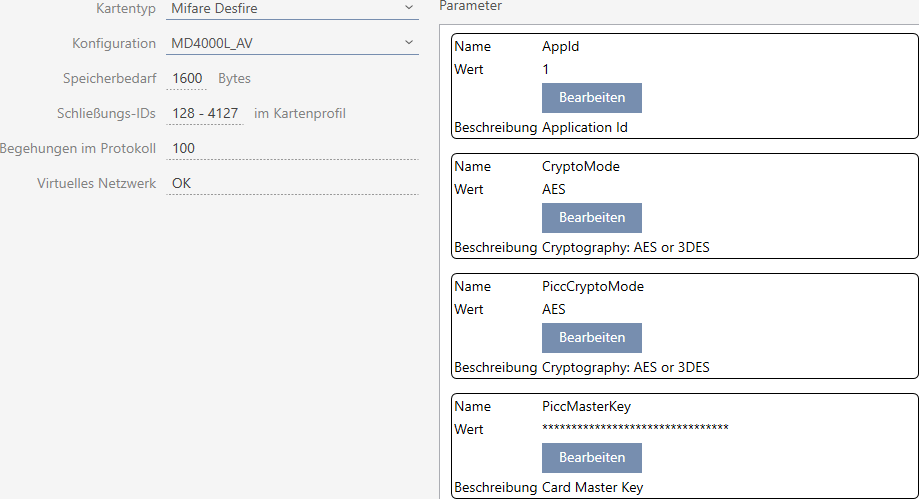

  7. Wählen Sie im Dropdown-Menü Kartentyp den Eintrag Mifare Desfire.
  9. Überlegen Sie, ob Sie eine Begehungsliste oder ein virtuelles Netzwerk für Ihre Karten brauchen.
  10. Wenn ja: Sie benötigen ein AV-Template (="Audit trail und "Virtual network").
  11. Bestimmen Sie die größte Kartenkonfiguration, die in den verfügbaren Speicherplatz passt (siehe Kartentemplates - Beispiel für AV: MD4000L_AV mit 1600 Byte).
  12. Wählen Sie im Dropdown-Menü Konfiguration die eben bestimmte Konfiguration aus (Beispiel: MD4000L_AV).
  14. Speicherbedarf zeigt den Speicherbedarf auf der Karte.
  15. Schließungs-IDs zeigt die Anzahl möglicher Schließungs-IDs für diese Karte (AXM Classic ordnet Lock-IDs automatisch zu, dabei werden LID 0-127 für interne Funktionen reserviert). Hintergrundinformationen siehe Karten und Schließungs-IDs.
  16. Begehungen im Protokoll zeigt die Anzahl möglicher Einträge in der Begehungsliste (nur für AV-Templates).
  18. Anzahl der Einträge für Schließungen in der Matrix wird auf die Anzahl der möglichen Schließungs-IDs begrenzt. Dabei können Schließungen auch mehr als einen Eintrag verbrauchen, z.B. freidrehende Digital Cylinder AX.
  19. Begehungsliste wird rollierend überschrieben, ist also nicht limitiert.
  20. Virtuelles Netzwerk ist möglich.
  21. Klicken Sie bei den Parametern neben AppId auf die Schaltfläche Bearbeiten.
  23. Fenster Parameterwert eingeben öffnet sich.
  25. Geben Sie im Feld Neuer Wert eine App-ID ein (Dezimalsystem) oder lassen Sie den Wert auf dem Standardwert 1.
  26. Klicken Sie auf die Schaltfläche OK.
  27. Fenster Parameterwert eingeben schließt sich.
  28. Klicken Sie bei den Parametern neben CryptoMode auf die Schaltfläche Bearbeiten.
  30. Fenster Parameterwert eingeben öffnet sich.
  32. Wählen Sie im Dropdown-Menü Neuer Wert den Eintrag AES aus.
  33. Klicken Sie auf die Schaltfläche OK.
  34. Fenster Parameterwert eingeben schließt sich.
  35. Klicken Sie bei den Parametern neben PiccCryptoMode auf die Schaltfläche Bearbeiten.
  37. Fenster Parameterwert eingeben öffnet sich.
  39. Wählen Sie im Dropdown-Menü Neuer Wert den Eintrag AES aus.
  40. Klicken Sie auf die Schaltfläche OK.
  41. Fenster Parameterwert eingeben schließt sich.
  42. Bearbeiten Sie den PiccMasterKey nur dann, wenn der PiccMasterKey vom Hersteller nicht auf einem Standardwert belassen wurde.
  44. Ihre AXM Classic ermittelt den passenden PiccMasterKey selbst. Wenn Sie einen PiccMasterKey angeben, dann wird die AXM Classic nur diesen verwenden und keinen ermitteln.
  46. Klicken Sie auf die Schaltfläche Fertigstellen.
  47. Fenster Schließanlage schließt sich.
  1. Kartenkonfiguration gespeichert.

HINWEIS

notice

PiccMasterKey schließanlagenweit gleich

Innerhalb einer Schließanlage muss für alle Karten der gleiche PiccMasterKey verwendet werden.
