Inverser les sorties - AXM Classic

Un SmartRelais peut présenter deux états :

  • Déclenché (bobine sous tension)
  • Non déclenché (état de veille)

Normalement, le SmartRelais est à l'état de veille et s'active lorsqu'un support d'identification est utilisé.

Selon le type de sortie (contact à fermeture ou contact alternatif), la case à cocher change Inverser le signal SR le comportement du SmartRelais :

Contact alternatif

Contact à fermeture

  • SREL
  • SREL.ADV
  • SREL.W
  • SREL.G2
  • SREL.W.G2
  • SREL 3
  • SREL 3 Advanced
  • SREL AX Classic

SREL2.G2

Inverser le signal SR

  • Support d'identification utilisé : Relais enclenché, COM connecté avec NO
  • Support d'identification non utilisé : Relais en veille, COM connecté avec NC

Inverser le signal SR

  • Support d'identification utilisé : Relais enclenché, contacts connectés
  • Support d'identification non utilisé : Relais en veille, contacts non connectés

Inverser le signal SR

  • Support d'identification utilisé : Relais en veille, COM connecté avec NC
  • Support d'identification non utilisé : Relais enclenché, COM connecté avec NO

Inverser le signal SR

  • Support d'identification utilisé : Relais en veille, contacts non connectés
  • Support d'identification non utilisé : Relais enclenché, contacts connectés
  1. Onglet Configuration ouvert (voir Modifier les paramètres de SmartRelais).

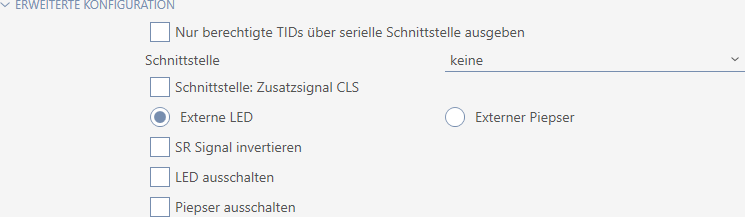

  1. Si nécessaire, ouvrez le menu Configuration avancée .
  3. Cochez la case Inverser le signal SR.
  4. Cliquez sur le bouton Enregistrer.
  5. La fenêtre du SmartRelais se ferme.
  1. Les sorties du SmartRelais sont inversées.
