PinCode G1 comparé à PinCode AX - AXM Classic

L’AXM Classic vous propose deux claviers PinCode différents :

  • Clavier PinCode 3068
  • Clavier PinCode AX

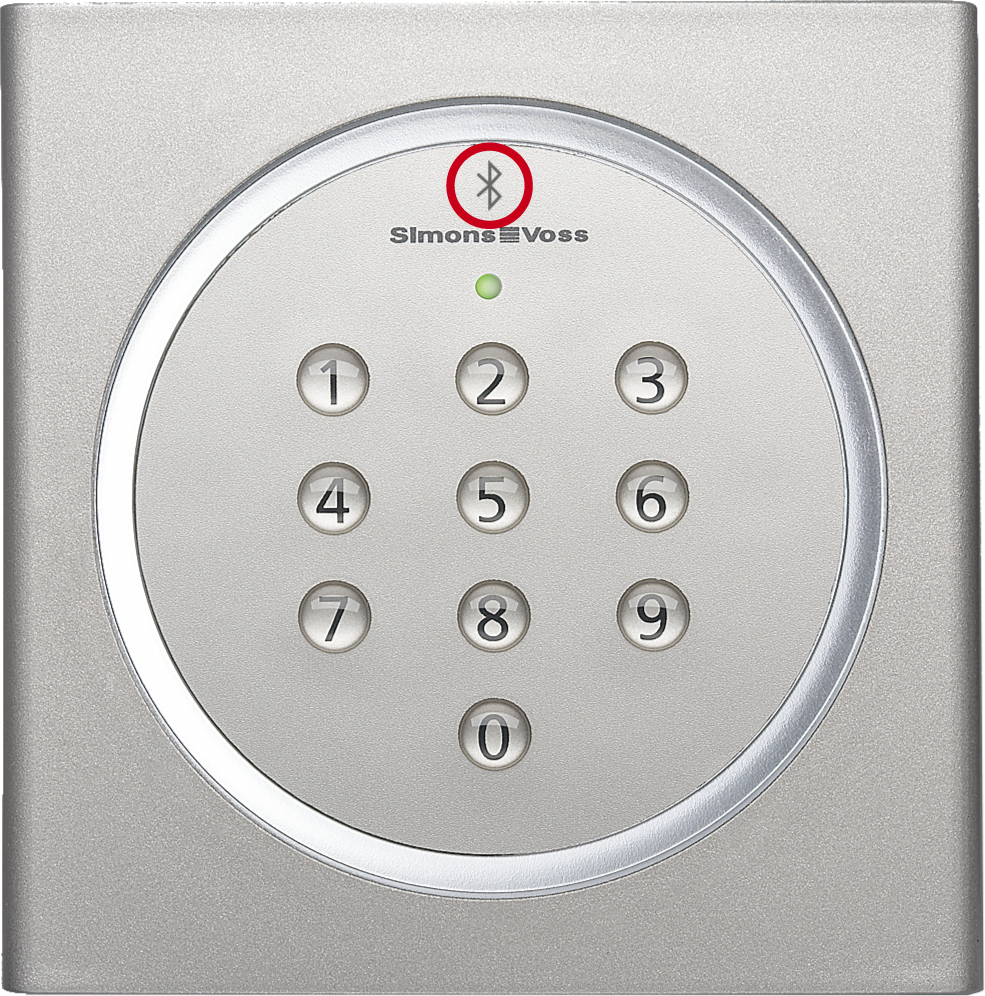

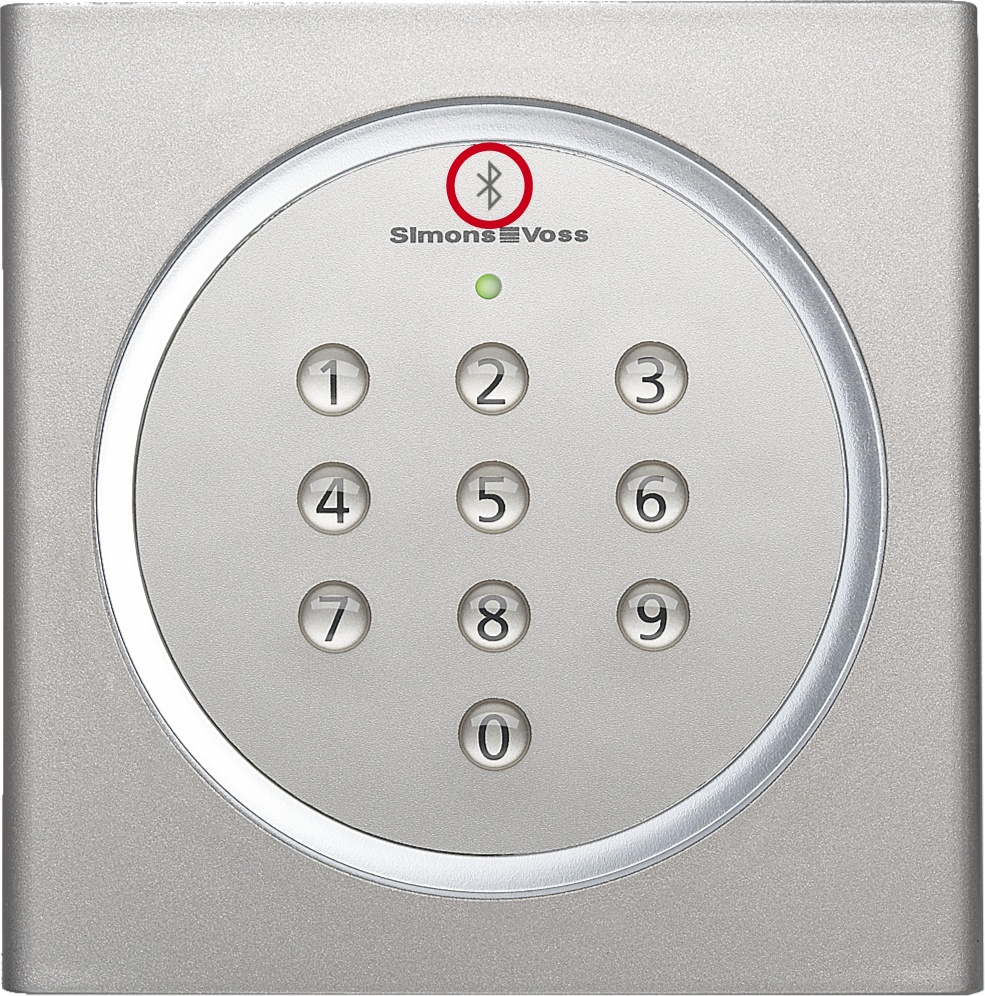

Ces deux claviers PinCode sont presque identiques à l’extérieur. Vous pouvez reconnaître le Clavier PinCode AX à un symbole Bluetooth :

Cependant, la programmation et l’interface utilisée sont différentes :

Clavier PinCode AX

Clavier PinCode 3068

Interface

  • BLE (=Bluetooth Low Energy)
  • Actif (=25 kHz) avec protocole G1

Portée

  • Bonne portée sur les fermetures AX
  • Bonne portée sur les fermetures non AX
  • Portée réduite sur les fermetures AX

Attribution des codes PIN

  • Programmation des codes PIN directement dans l’AXM Classic
  • Connexion à l’AXM Classic comme légitimation pour la programmation
  • Programmation des codes PIN directement sur le Clavier PinCode 3068
  • Répartition en un Master-PIN et jusqu’à trois User-PINs
  • Master-PIN comme légitimation pour la programmation

Synchronisation

Votre AXM Classic vous assiste avec des instructions lors de la synchronisation. Le déroulement en bref :

  1. Démarrer la synchronisation.
  2. Maintenir « 0 » enfoncé pendant au moins deux secondes pour passer en mode programmation.
  3. Attendre que la synchronisation soit terminée.

Votre AXM Classic vous assiste avec des instructions lors de la synchronisation. Le déroulement en bref :

  1. Créer le Master-PIN sur le Clavier PinCode 3068.
  2. Sur le Clavier PinCode 3068, créer les User-PINs avec le Master-PIN.
  3. Démarrer la synchronisation.
  4. Saisir 00 et le code PIN principal sur le Clavier PinCode 3068.
  5. Poursuivre la synchronisation dans l’AXM Classic.
  6. Sur le Clavier PinCode 3068, appuyer sur la touche du User-PIN correspondant (par exemple 1 pour le premier User-PIN).
  7. Attendre que la synchronisation soit terminée.

Comportement lors de la première synchronisation, des codes PIN supplémentaires et des modifications d’autorisation

Une différence essentielle entre le Clavier PinCode AX et le Clavier PinCode 3068 réside également dans le comportement lors de la première synchronisation et lors des modifications d’autorisation.

Cette différence est due à la communication différente des deux claviers PinCode avec la fermeture :

  • Clavier PinCode AX : Utilise un canal BLE attribué de manière fixe pour envoyer des informations à la fermeture.
  • Une telle information pourrait par exemple être « PIN saisi autorisé ».
  • Clavier PinCode 3068 : Utilise le protocole G1 et un ID G1 propre pour chaque code PIN.



Clavier PinCode AX

Clavier PinCode 3068

Première synchronisation

Le canal BLE attribué de manière fixe doit être configuré à la fois pour le Clavier PinCode AX et pour la fermeture. Cela se produit en arrière-plan lors de l’affectation d’un Clavier PinCode AX.

C’est pourquoi, après l’affectation d’un Clavier PinCode AX, un besoin de programmation apparaît au niveau du clavier PinCode et de la fermeture.

Le Clavier PinCode 3068 reçoit un ID G1 par code PIN et la fermeture reçoit un plan de fermeture indiquant si cet ID G1 est autorisé.

C’est pourquoi, après l’affectation d’un Clavier PinCode 3068, un besoin de programmation apparaît au niveau du clavier PinCode et de la fermeture.

Codes PIN supplémentaires

Les nouveaux codes PIN sont enregistrés dans le Clavier PinCode AX. Le canal BLE déjà configuré continue d’être utilisé inchangé pour les instructions à la fermeture.

Les nouveaux codes PIN sont communiqués au Clavier PinCode AX, c’est pourquoi un besoin de programmation n’apparaît qu’au niveau du clavier PinCode.

Les nouveaux codes PIN sont enregistrés dans le Clavier PinCode 3068 avec un ID G1 par code PIN. Cet ID G1 est ensuite enregistré comme étant autorisé dans le plan de fermeture.

Les nouveaux ID G1 sont communiqués au Clavier PinCode 3068 et le plan de fermeture modifié est enregistré dans la fermeture. C’est pourquoi un besoin de programmation apparaît au niveau du clavier PinCode et de la fermeture.

Modifications des autorisations

Le Clavier PinCode AX continue d’utiliser le canal déjà configuré sans changement pour les instructions à la fermeture. C’est pourquoi AXM Classic ne doit indiquer au Clavier PinCode AX que le moment auquel il doit envoyer à la fermeture l’information « PIN saisi autorisé », par ex. Un besoin de programmation n’apparaît qu’au niveau du clavier PinCode.

Le Clavier PinCode 3068 conserve l’ID G1 inchangé. L’autorisation modifiée est enregistrée dans le plan de fermeture de la fermeture.

C’est pourquoi un besoin de programmation n’apparaît qu’au niveau de la fermeture.
